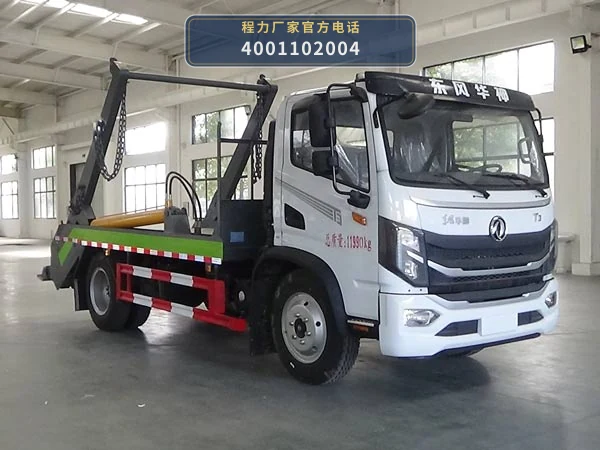

CLW5120ZBSCDP型程力威牌摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5120ZBSCDP型程力威牌摆臂式垃圾车以EQ1120GL6DJ底盘为动力平台，发动机通过取力器驱动液压系统，为摆臂装置提供举升与翻转动力。公告总质量11990kg，整备质量5190kg，额定载质量6670kg，轴距覆盖2900mm、3800mm、3950mm、4500mm多种规格，可根据垃圾箱体尺寸和转运场地条件匹配对应轴距。

作业时，摆臂装置在液压油缸作用下完成起臂、落臂和翻转动作：摆臂前端的吊钩或挂钩与垃圾箱体上的吊耳对位挂接，液压系统将箱体吊起并放置到底盘承载面上，实现箱体的自装自卸。该车不设罐体，不涉及液体介质输送，作业介质为可卸式垃圾箱体。

卸料时，摆臂装置将箱体举升翻转至一定角度，箱体内垃圾在重力作用下从箱体后门或侧门排出。整个作业链路为：底盘动力→取力器→液压泵→控制阀→摆臂油缸→摆臂机构→箱体吊装/翻转→垃圾卸出，完成垃圾收集点与转运站之间的箱体周转。

06 / 适用作业场景

• 居民小区生活垃圾箱体转运：CLW5120ZBSCDP型摆臂式垃圾车额定载质量6670kg，可匹配小区垃圾收集点使用的可卸式垃圾箱体。车辆驶入小区指定位置后，通过摆臂装置将满载箱体吊起装车，运至转运站后卸下空箱，实现箱体循环周转，减少垃圾在小区内的停留时间。
• 乡镇垃圾中转站箱体周转：该车轴距覆盖2900-4500mm，可适应乡镇道路和垃圾中转站场地条件。在中转站内，摆臂装置可将压缩后的垃圾箱体吊装至底盘上，转运至县级或市级垃圾处理终端，适合乡镇垃圾收运体系中箱体集中转运环节。
• 商业街区与农贸市场垃圾收集：商业街区和农贸市场垃圾产生集中、箱体更换频次高。CLW5120ZBSCDP型摆臂式垃圾车可配套多个垃圾箱体循环使用，摆臂装置完成箱体吊装和卸料，车辆无需等待箱体现场卸空，提升箱体周转效率。
• 厂矿及园区可卸式垃圾箱转运：厂矿企业和工业园区可使用可卸式垃圾箱集中收集生产生活垃圾。该车总质量11990kg，额定载质量6670kg，摆臂装置可吊装对应规格箱体，在厂区多个收集点之间完成箱体转运，减少叉车或人工搬运环节。
• 环卫部门垃圾箱体统一调度：环卫部门可利用该车对辖区内多个垃圾箱体进行统一调度和转运。车辆可匹配玉柴、云内多款国六发动机，轴距规格多样，便于根据辖区道路和箱体规格选配合适底盘，实现箱体在收集点与转运站之间的灵活调配。

07 / 产品核心优势

• 1. 摆臂装置实现箱体自装自卸，减少人工搬运：CLW5120ZBSCDP型摆臂式垃圾车配备摆臂装置，通过液压系统驱动摆臂完成垃圾箱体的吊装、放置和翻转卸料。额定载质量6670kg，可匹配对应吨位的可卸式垃圾箱体，箱体周转过程中无需叉车或人工搬运，降低作业人员劳动强度。
• 2. 多轴距规格可选，适配不同场地条件：公告轴距覆盖2900mm、3800mm、3950mm、4500mm多种规格，车辆外形尺寸对应为6980mm、6950mm、6920mm、6900mm、6960mm等不同长度。用户可根据垃圾收集点道路宽度、转弯半径和箱体尺寸选择合适轴距，提升车辆在小区、乡镇道路的通过性。
• 3. 多款国六发动机匹配，动力选择灵活：该车可匹配玉柴YCY30165-60（121kW/164PS）、云内D25TCIF1（110kW/149PS）、云内D30TCIF1（125kW/170PS）、玉柴YCY30200-66（145kW/197PS）等多款国六发动机，排量覆盖2488ml-2977ml。用户可根据当地排放要求、动力需求和售后网络选择对应发动机配置。
• 4. 总质量11990kg，额定载质量6670kg，转运效率有保障：公告总质量11990kg，整备质量5190kg，额定载质量6670kg。在合规载质量范围内，单次可转运较大吨位垃圾箱体，减少往返次数，适合垃圾产生量较大的居民区、商业街和乡镇中转站使用。
• 5. 底盘承载与摆臂装置匹配，作业稳定性好：车辆采用EQ1120GL6DJ底盘，轴距与总质量匹配，摆臂装置安装于底盘承载面上。摆臂油缸和支腿结构在吊装箱体时提供支撑，减少底盘悬架和轮胎的偏载，保障吊装和运输过程中的稳定性。

08 / 操作与保养

• 1. 作业前检查摆臂装置及液压系统：作业前检查摆臂装置的吊钩、挂钩、销轴和连接螺栓是否紧固，检查液压油缸、油管和接头有无渗漏，确认液压油箱油位在标尺范围内。检查摆臂支腿或支撑结构是否到位，确保吊装箱体时底盘停放稳定。
• 2. 箱体吊装时注意对位与载荷：吊装垃圾箱体时，操作摆臂使吊钩与箱体吊耳准确对位，缓慢起臂，避免箱体晃动碰撞。确认箱体总重不超过额定载质量6670kg，不得超载吊装。箱体放置到底盘承载面后，检查箱体锁止或固定装置是否可靠。
• 3. 定期检查液压油和滤芯：按使用情况定期检查液压油清洁度，发现油液乳化、变色或杂质较多时及时更换。更换液压油时同步检查或更换液压滤芯，清洗油箱吸油口滤网，防止杂质进入液压泵和油缸，影响摆臂动作的平稳性。
• 4. 检查摆臂销轴和润滑点：摆臂装置的销轴、铰点和油缸连接处应定期加注润滑脂，保持转动灵活。检查销轴有无磨损、变形或裂纹，发现异常及时更换。润滑作业应在车辆停放平稳、摆臂落至最低位置时进行。
• 5. 底盘与取力器日常维护：按EQ1120GL6DJ底盘使用要求定期更换发动机机油、机滤和空滤，检查取力器与变速箱连接是否可靠，取力器工作时有无异响。检查底盘制动、转向和轮胎气压，确保车辆在转运过程中行驶安全。
• 6. 长期停用时的防护：车辆长期停用时，应将摆臂落至最低位置，箱体卸下，液压系统各油缸活塞杆涂防锈油。定期启动发动机运转取力器，使液压系统各部件得到润滑。停放场地应平整坚实，避免支腿或摆臂长期受力变形。

09 / 产品常见 FAQ

10 / 图片资料与展示
