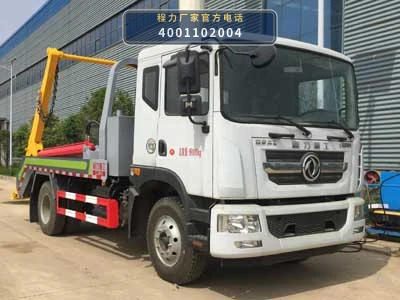

CLH5180ZBSD6型摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLH5180ZBSD6型摆臂式垃圾车以EQ1185LJ9CDE底盘为动力平台，发动机（CY4SK761、YCS04200-68、D4.5NS6B220、B6.2NS6B210、B6.2NS6B230、D4.0NS6B195、D45TCIF1、B6.2NS6B260、D4.5NS6B240等）通过取力器驱动液压系统，为摆臂装置提供动力。底盘总质量18000kg，整备质量7380kg，额定载质量10490kg（部分配置10425kg），轴距覆盖3600mm至5600mm，外形尺寸7410×2500×3360mm，为垃圾箱的举升、装卸和转运提供承载基础。

上装由摆臂装置和垃圾箱两大模块构成。作业时，摆臂装置在液压油缸的作用下实现举升、倾斜和回转动作，将放置在地面的垃圾箱吊装至底盘上，或从底盘上卸下垃圾箱。垃圾箱作为垃圾收集容器，在摆臂的操控下完成与底盘的结合与分离，实现垃圾的收集、转运和倾倒。

垃圾箱随车转运至处理场所后，摆臂装置再次动作，将垃圾箱举升并倾斜，使箱内垃圾在重力作用下排出。整个作业过程通过液压控制系统完成，操作人员在驾驶室外部或指定操作位置控制摆臂动作，实现垃圾箱的快速换装和垃圾的转运排放。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLH5180ZBSD6型摆臂式垃圾车额定载质量10490kg，可匹配多个垃圾箱在居民小区内进行生活垃圾的收集与转运。摆臂装置能将满载垃圾箱吊装上车，运往中转站或处理厂，空箱则留待下一轮收集，适合社区物业和环卫部门的日常清运作业。
• 乡镇垃圾中转站箱体周转：该车轴距覆盖3600mm至5600mm，外形尺寸7410×2500×3360mm，机动性适应乡镇道路条件。摆臂装置可快速更换垃圾箱，实现中转站与处理场之间的箱体周转，减少垃圾在站内的停留时间，提升转运效率。
• 商业街区及农贸市场垃圾清运：针对商业街区和农贸市场产生的生活垃圾，CLH5180ZBSD6型摆臂式垃圾车可利用摆臂装置吊装专用垃圾箱，完成定点收集和转运。车辆总质量18000kg，承载能力强，适合垃圾产生量较大的场所定时清运。
• 学校、医院等公共机构垃圾转运：学校、医院等公共机构对垃圾清运的及时性和封闭性有要求。该车采用摆臂式垃圾箱，垃圾在箱体内封闭转运，避免沿途撒漏，配合摆臂装置的快速换箱功能，可满足公共机构定时定点的垃圾收集需求。

07 / 产品核心优势

• 1. 摆臂装置实现垃圾箱快速换装：CLH5180ZBSD6型摆臂式垃圾车配备摆臂装置，通过液压系统控制摆臂的举升、倾斜和回转，可在地面与底盘之间快速吊装和卸下垃圾箱，实现一车多箱的周转模式，提高车辆利用率。
• 2. 额定载质量10490kg，承载能力强：该车总质量18000kg，整备质量7380kg，额定载质量10490kg（部分配置10425kg），可匹配大容量垃圾箱，单次转运量大，适合垃圾产生量集中的场所使用。
• 3. 底盘轴距覆盖3600-5600mm，适应多种路况：CLH5180ZBSD6型摆臂式垃圾车采用EQ1185LJ9CDE底盘，轴距覆盖3600mm、3950mm、4500mm、4700mm、5000mm、5300mm、5600mm多种规格，可根据使用场景和道路条件选择合适轴距，兼顾城区狭窄道路和乡镇道路的通行需求。
• 4. 发动机功率覆盖143-191kW，动力选择丰富：该车可搭载CY4SK761、YCS04200-68、D4.5NS6B220、B6.2NS6B210、B6.2NS6B230、D4.0NS6B195、D45TCIF1、B6.2NS6B260、D4.5NS6B240等多款发动机，功率范围143kW至191kW，排量4.0L至6.2L，用户可根据动力需求和运营成本选择配置。
• 5. 垃圾箱封闭转运，减少二次污染：上装由摆臂装置和垃圾箱组成，垃圾箱作为封闭容器，在转运过程中可有效减少垃圾撒漏和异味扩散，配合摆臂装置的快速装卸，适合对环境卫生要求较高的居民区和公共机构使用。

08 / 操作与保养

• 1. 作业前检查摆臂装置及液压系统：作业前检查摆臂装置的拉臂、铰接销轴、液压油缸及油管路是否完好，确认液压油位在正常范围，各连接部位无松动或渗漏。检查垃圾箱吊耳、挂钩等受力部位有无变形或裂纹，确保吊装安全。
• 2. 吊装垃圾箱时确保对位准确：操作摆臂装置吊装垃圾箱时，应确保摆臂挂钩与垃圾箱吊耳准确对位，缓慢操作液压控制阀，避免冲击载荷。垃圾箱落座到底盘托架后，确认锁止装置到位再行驶。
• 3. 定期检查液压油清洁度及滤芯：摆臂装置液压系统应定期检查液压油清洁度，按保养要求更换液压油滤芯，防止杂质进入油缸和阀体造成卡滞。检查液压管路接头和密封件，发现渗漏及时处理。
• 4. 垃圾箱定期清理和检查：垃圾箱使用后应及时清理箱内残留垃圾和污水，保持箱体清洁。定期检查箱体焊缝、吊耳和底板磨损情况，发现开焊或严重锈蚀应及时修复，确保箱体结构强度。
• 5. 底盘按EQ1185LJ9CDE保养要求维护：底盘部分按照EQ1185LJ9CDE底盘保养手册要求，定期更换发动机机油、机滤、空滤和燃油滤清器，检查制动系统、转向系统和轮胎气压，支持车辆行驶安全。

09 / 产品常见 FAQ

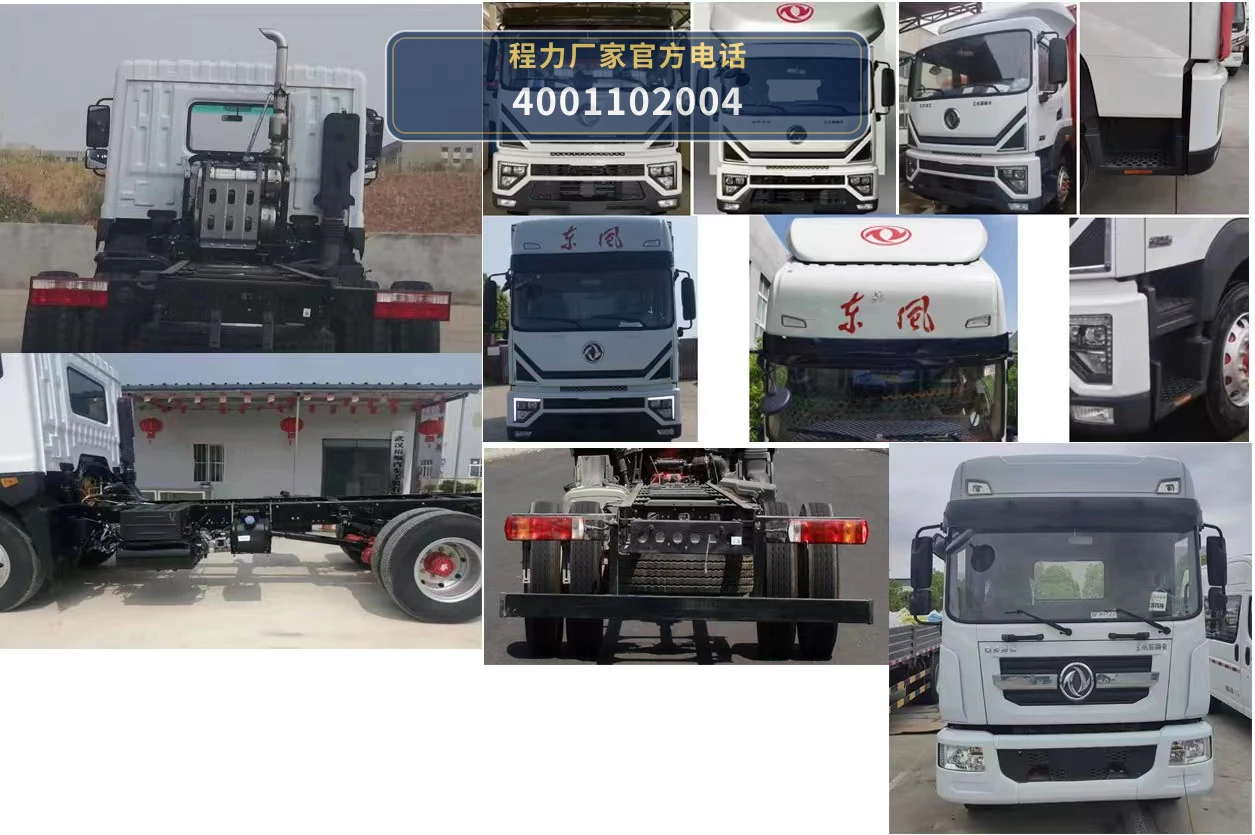

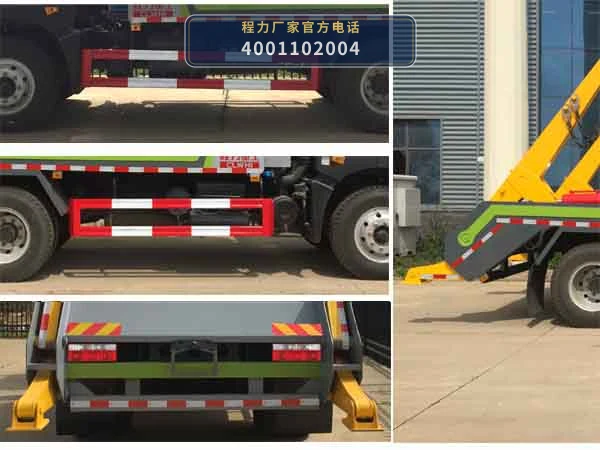

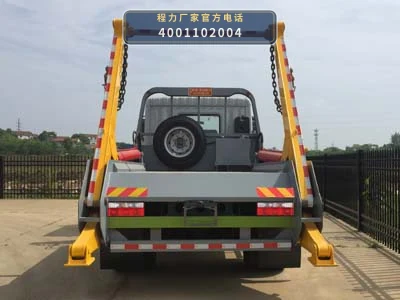

10 / 图片资料与展示
