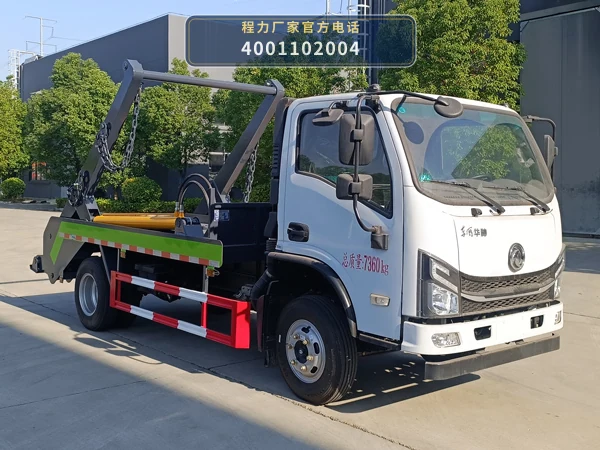

CLW5070ZBSCDP型程力威牌摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070ZBSCDP型程力威牌摆臂式垃圾车以EQ1070GL6DJ底盘为动力平台，发动机可选D20TCIF11、YCDV2561-115、YCDV2561-150、Q23A-142E60、D20TCIF61、YCF25160-66A，发动机动力经取力器输出至液压系统，驱动摆臂装置完成举升与翻转动作。整车总质量7360kg，轴距覆盖2650mm、2950mm、3300mm、3600mm、3650mm、2800mm、2850mm多种规格，外形尺寸覆盖5655×2050×2770mm至6100×2050×2770mm区间。

作业时，摆臂装置通过液压油缸驱动摆臂臂体，臂体上的挂钩与垃圾箱体吊耳对位后，将箱体从地面或转运站台举升至底盘承载面，或从承载面卸放至地面。摆臂的举升、下降、翻转动作由液压多路阀控制，操作人员通过驾驶室或车侧操作手柄完成动作切换。

箱体落放到位后，摆臂收回至运输位，车辆即可按公告用途进行垃圾箱体的转运。整个作业链路为：发动机取力→液压泵建立压力→多路阀分配流量→摆臂油缸执行举升/翻转→箱体随摆臂完成装、卸、转运，形成摆臂式垃圾车典型的箱体周转作业闭环。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5070ZBSCDP摆臂式垃圾车总质量7360kg，轴距覆盖2650-3650mm，可在居民小区道路内完成垃圾箱体的收集与转运。摆臂装置将装满垃圾的箱体举升上车，运至转运站后卸下空箱、换装满箱，适合社区生活垃圾的日常周转。
• 乡镇垃圾中转站箱体周转：乡镇垃圾中转站通常采用箱体收集模式，CLW5070ZBSCDP的摆臂装置可与中转站箱体配合，完成满箱装车与空箱回放。整车外形尺寸覆盖5655×2050×2770mm至6100×2050×2770mm，轴距2650-3650mm，适合乡镇道路及中转站场地内作业。
• 商业街区与农贸市场垃圾清运：商业街区、农贸市场等场所垃圾产生集中，CLW5070ZBSCDP摆臂式垃圾车可匹配D20TCIF11、YCDV2561-115、YCDV2561-150、Q23A-142E60、D20TCIF61、YCF25160-66A等多款发动机，按实际路况和载荷需求选择动力配置，完成箱体收集与转运。
• 厂矿及学校垃圾集中收集：厂矿企业、学校等场所垃圾集中堆放，CLW5070ZBSCDP摆臂式垃圾车通过摆臂装置对位箱体吊耳，完成箱体举升装车与卸放，总质量7360kg，可满足厂区及校园内部垃圾箱体的定期周转需求。

07 / 产品核心优势

• 1. 多轴距多发动机配置可选：CLW5070ZBSCDP轴距覆盖2650mm、2950mm、3300mm、3600mm、3650mm、2800mm、2850mm，发动机可选D20TCIF11、YCDV2561-115、YCDV2561-150、Q23A-142E60、D20TCIF61、YCF25160-66A，用户可根据道路条件、载荷需求和当地排放要求匹配动力与轴距组合。
• 2. 摆臂装置实现箱体自装自卸：上装由摆臂装置与底盘构成，摆臂通过液压油缸驱动，可完成垃圾箱体的举升装车与卸放，无需额外吊装设备，减少中转环节的人工与设备投入。
• 3. 总质量7360kg适配城乡道路：整车总质量7360kg，外形尺寸覆盖5655×2050×2770mm至6100×2050×2770mm，轴距2650-3650mm，车身长度和宽度适合在居民小区、乡镇道路及中转站场地内通行和作业。
• 4. 公告用途明确为摆臂式垃圾车：该车型在工信部公告中登记为程力威牌CLW5070ZBSCDP摆臂式垃圾车，车辆类型为摆臂式垃圾车，公告批次395，用途定位清晰，便于用户按环卫垃圾转运需求选型。
• 5. 程力专用汽车制造体系支撑：程力专用汽车股份有限公司注册资本1亿元，行业深耕经验22年，累计获得国家专利500余项，公告车型5000余款，具备专用车研发与生产制造体系，为CLW5070ZBSCDP摆臂式垃圾车的生产一致性提供企业层面的制造保障。

08 / 操作与保养

• 1. 作业前检查摆臂装置与液压系统：作业前检查CLW5070ZBSCDP摆臂装置的臂体、挂钩、销轴及液压油缸外观，确认无变形、裂纹或渗漏；检查液压油箱油位是否在标定范围，液压泵、多路阀、油管接头有无松动或渗油。
• 2. 箱体对位与举升操作：摆臂作业时，操作人员确认箱体吊耳与摆臂挂钩对位准确后再操作多路阀举升，避免偏载或脱钩；举升和下降过程中保持底盘停放稳定，车辆处于驻车制动状态，作业半径内不得站人。
• 3. 液压油与滤芯定期更换：按底盘及上装使用要求定期检查液压油清洁度，按周期更换液压油和液压滤芯；更换时注意排空系统空气，避免摆臂动作出现爬行或抖动。
• 4. 摆臂销轴与运动副润滑：定期对摆臂臂体销轴、油缸铰点、挂钩转轴等运动副加注润滑脂，保持摆臂动作顺畅，减少销轴磨损和异响。
• 5. 底盘按EQ1070GL6DJ要求保养：底盘部分按EQ1070GL6DJ底盘使用说明书要求进行发动机机油、滤清器、制动系统、轮胎气压等常规保养，发动机型号不同时按对应发动机保养规范执行。
• 6. 长期停用与箱体存放：车辆长期停用时，将摆臂收回至运输位，箱体落放至平整地面；定期启动发动机运转液压系统，防止液压油缸和油封长期静置老化。
