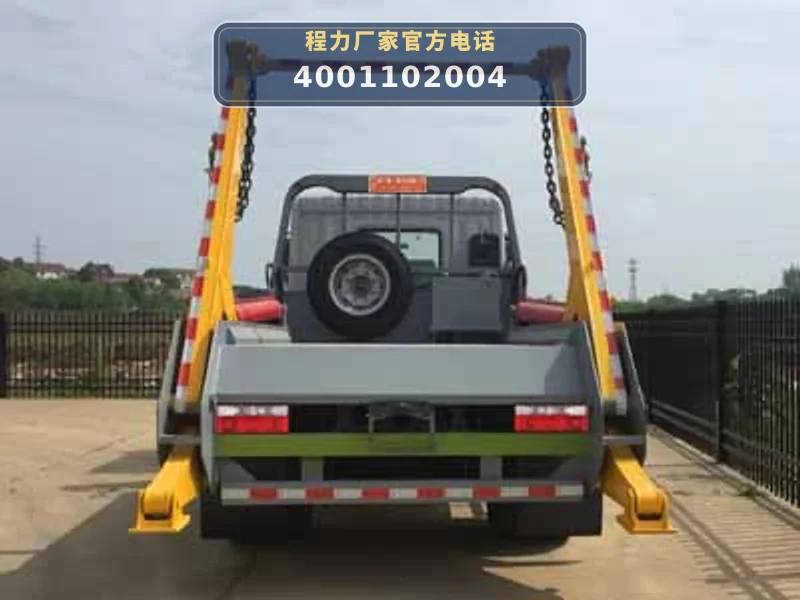

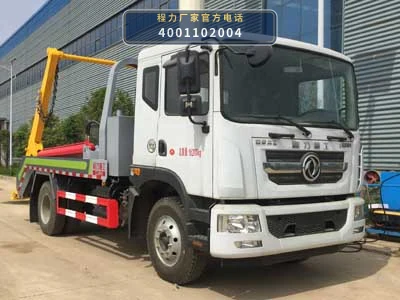

CLH5160ZBSD6型摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5160ZBSD6型摆臂式垃圾车以EQ1165LJ9CDE底盘为动力平台，发动机通过取力器驱动液压系统，为摆臂装置提供举升与翻转动力。整车总质量16200kg，整备质量7380kg，外形尺寸7410×2500×3360mm，轴距覆盖3950/4500/4700/5000/5300/5600mm多种规格，可根据箱体规格与场地条件匹配对应轴距。

作业时，摆臂装置在液压油缸驱动下向后翻转，摆臂末端的挂钩对准垃圾箱体侧面的吊装耳，将箱体吊起并平稳放置到底盘承载面上，完成箱体装载。运输过程中摆臂收回并锁定箱体，防止箱体位移。

到达卸料点后，摆臂装置再次举升，将箱体向后翻转至一定角度，箱体后门在自重或辅助机构作用下开启，垃圾靠自重卸出。卸料完成后摆臂回位，箱体复位锁定，车辆可继续下一轮箱体周转作业。

06 / 适用作业场景

• 生活垃圾收集与转运：适用于城镇生活垃圾的收集与中转运输。摆臂式垃圾车可一车配多箱，在居民区、街道收集点将装满垃圾的箱体吊装上车，运往中转站或处理场卸料，减少车辆等待时间。总质量16200kg、额定载质量8690kg的承载能力可匹配标准垃圾箱体周转需求。
• 垃圾中转站箱体周转：用于垃圾中转站内箱体的吊装、转运和空箱回送。摆臂装置可将站内满箱吊装上车运走，同时将空箱运回中转站放置，实现箱体循环周转。轴距可选3950-5600mm，可根据中转站场地和箱体规格选择合适底盘配置。
• 厂矿及园区垃圾集中清运：适用于工厂、矿区、物流园区等场所的垃圾集中收集与清运。摆臂式垃圾车可放置多个垃圾箱体在园区各收集点，定期由摆臂车统一吊装转运，适合垃圾产生点分散、需要集中处理的场景。
• 建筑及大件垃圾箱体运输：可用于建筑垃圾、大件垃圾等需要箱体收集运输的场合。摆臂装置吊装箱体后运输至指定消纳场所卸料，箱体可重复使用。底盘承载能力与摆臂举升能力匹配箱体总重，具体箱体规格需与上装配置匹配确认。

07 / 产品核心优势

• 1. 一车多箱，周转效率高：CLH5160ZBSD6型摆臂式垃圾车采用摆臂装置吊装箱体，同一车辆可匹配多个垃圾箱体循环使用。在垃圾收集点放置箱体，摆臂车按需吊装转运，减少车辆在收集点的等待时间，提升箱体周转效率。
• 2. 底盘轴距覆盖范围广：公告轴距覆盖3950/4500/4700/5000/5300/5600mm多种规格，可根据箱体尺寸、场地道路条件和作业需求匹配对应轴距底盘，适配不同使用场景。
• 3. 承载能力满足箱体运输需求：总质量16200kg，整备质量7380kg，额定载质量8690kg（部分配置8625kg），可满足标准垃圾箱体满载后的运输承载要求，适合城镇生活垃圾及类似散装物料的箱体转运。
• 4. 多款国六发动机可选：公告匹配D4.0NS6B195、D4.5NS6B220、B6.2NS6B230、YCS04200-68、YCY30165-60、CY4SK761、B6.2NS6B210、YCY30170-60、D45TCIF1、D4.5NS6B240、D30TCIF1、H33-210E60、H33A-210E60等多款发动机，可根据动力需求和使用区域选择对应配置。
• 5. 摆臂装置结构成熟：上装由摆臂装置构成，通过液压系统驱动摆臂完成箱体吊装、运输锁定和卸料翻转动作。摆臂式垃圾车结构形式在环卫垃圾收运领域应用广泛，操作流程清晰，适合箱体循环周转作业模式。

08 / 操作与保养

• 1. 作业前检查摆臂装置与液压系统：作业前检查摆臂装置的臂体、挂钩、销轴及连接焊缝有无变形或裂纹，检查液压油缸、油管、接头有无渗漏，确认液压油箱油位在正常范围。检查取力器结合与分离是否正常，确保摆臂动作顺畅。
• 2. 箱体吊装时确认对位与锁定：吊装箱体时，将摆臂挂钩对准箱体吊装耳并确认挂牢后再操作举升。箱体放置到底盘承载面后，检查摆臂是否收回锁定到位，箱体与底盘承载面接触是否平稳，确认无位移风险后方可行驶。
• 3. 行驶中保持箱体锁定状态：运输过程中摆臂应处于收回锁定位置，箱体不得有松动或位移。行驶前检查箱体锁定装置是否可靠，行驶中注意观察箱体状态，避免急转弯和紧急制动导致箱体移位。
• 4. 定期维护液压油与滤芯：按使用情况定期检查液压油品质，发现油液变质或杂质增多时及时更换。定期更换液压油滤芯，清洗液压油箱呼吸器，保持液压系统清洁，避免杂质进入油缸和阀件造成动作异常。
• 5. 定期检查底盘与取力器：按底盘保养要求定期检查发动机机油、冷却液、制动系统、轮胎气压及磨损情况。检查取力器与变速箱连接部位有无渗漏和异响，确保取力器工作正常，为摆臂液压系统提供稳定动力。
• 6. 长期停用时的防护：车辆长期停用时，应将摆臂收回至运输锁定位置，箱体卸下存放。对摆臂销轴、油缸活塞杆外露部分涂抹防锈油脂，定期启动发动机运转液压系统，防止密封件老化和油路堵塞。

09 / 产品常见 FAQ

10 / 图片资料与展示
