CLW5120ZBSBZW型程力威牌摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

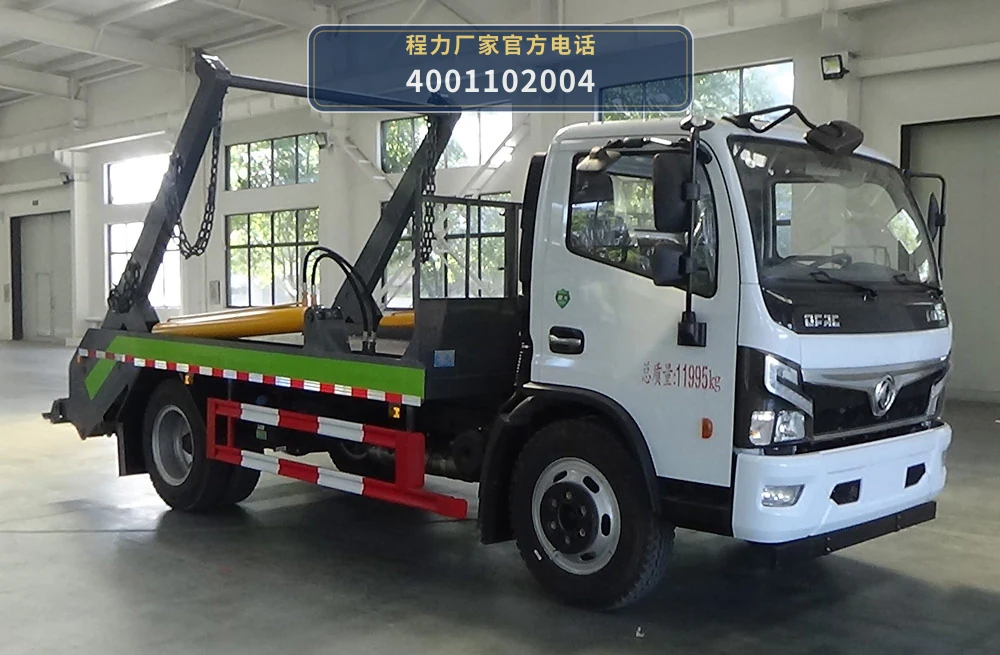

CLW5120ZBSBZW型程力威牌摆臂式垃圾车以EQ1125SJ8CDC底盘为动力平台，发动机（可匹配YCY30165-60、D30TCIF1、CY4SK361、NV30-C6D、ZD30D16-6N、D25TCIF1、CY4SK161、NV30-C6G、D4.0NS6B185、CA4DD2-18E6-30、YCS04190-68、D40TCIF1、D4.0NS6B195、D4.0NS6B170、H30-165E60、D4.0NS6B160、NV30-C6C、Q28-156E60、CA4DB2A16E68、CA4DB2-17E68、YCY30170-60、YN25PLUS160B、Q25D-160E60等多款，功率覆盖110-143kW）通过取力器驱动液压系统，为摆臂装置提供举升与翻转动力。整车总质量11995kg，整备质量5000/4700kg，额定载质量6800/6865/7100/7165kg，外形尺寸6880/6930×2370×3220mm，轴距覆盖3600、3800、3950、4050、4100、4200、4400、4700mm多种规格。

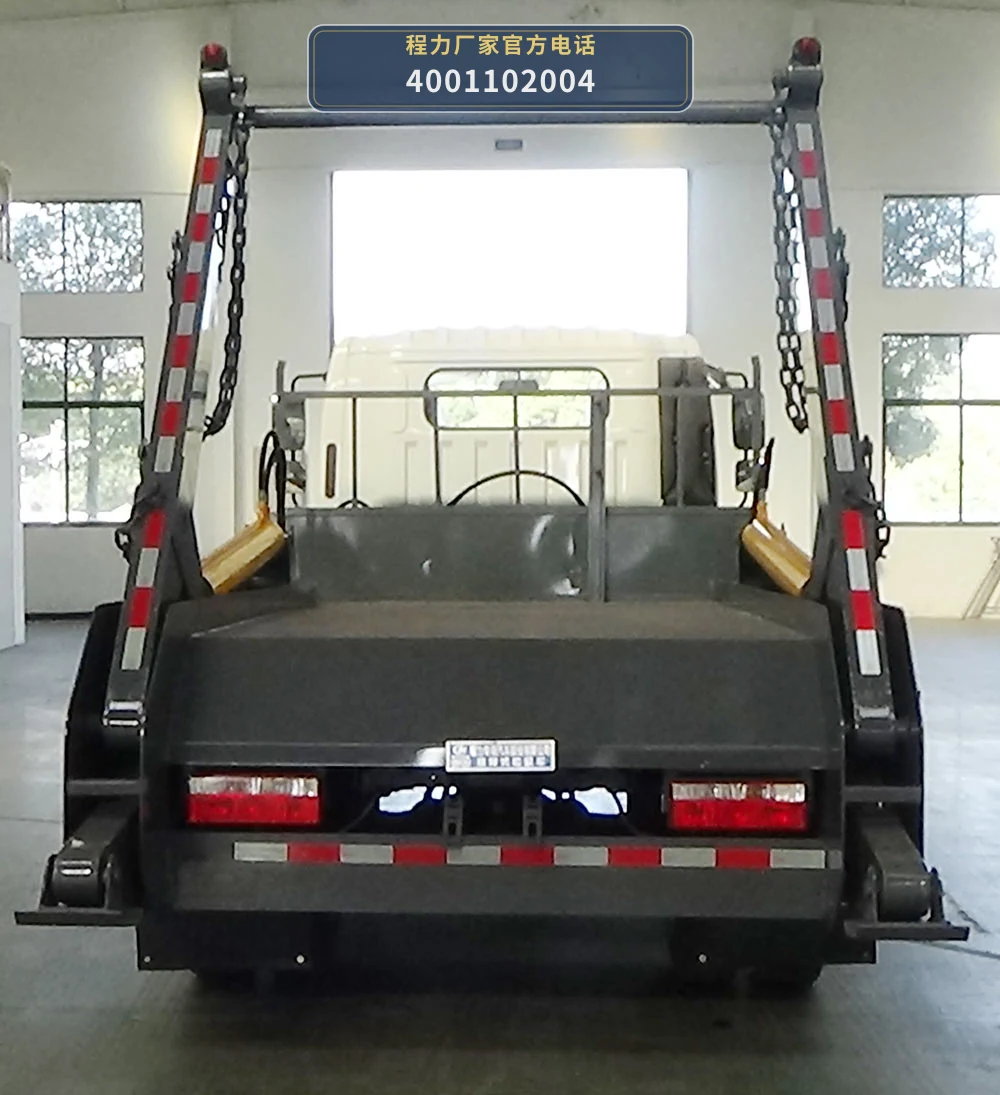

作业时，摆臂装置在液压油缸驱动下完成起臂、摆臂、落臂动作，将放置在地面的垃圾箱体钩挂后举升并落放到车辆底盘承载平台上，实现箱体的整体装卸。摆臂的举升与回落由液压阀组控制，动作平稳，箱体在运输过程中由摆臂锁紧机构固定，避免途中位移。

箱体转运至目的地后，摆臂装置再次动作，将箱体从底盘上卸下并放置到指定位置，完成一次箱体周转。整个作业链路为：发动机取力→液压泵站供油→液压阀组分配→摆臂油缸执行→箱体钩挂举升/落放，适用于垃圾收集点与转运站之间的箱体循环转运。

06 / 适用作业场景

• 居民小区生活垃圾箱体转运：CLW5120ZBSBZW型摆臂式垃圾车额定载质量6800-7165kg，轴距覆盖3600-4700mm，可匹配不同长度箱体，适合在居民小区、社区垃圾收集点与转运站之间进行生活垃圾箱体的整体转运，减少垃圾二次落地。
• 城区街道散装垃圾收集转运：该车总质量11995kg，外形尺寸6880/6930×2370×3220mm，机动性适合城区街道通行，摆臂装置可对散装垃圾箱体进行钩挂举升和落放，用于街道保洁垃圾、商业区垃圾的箱体收集与转运。

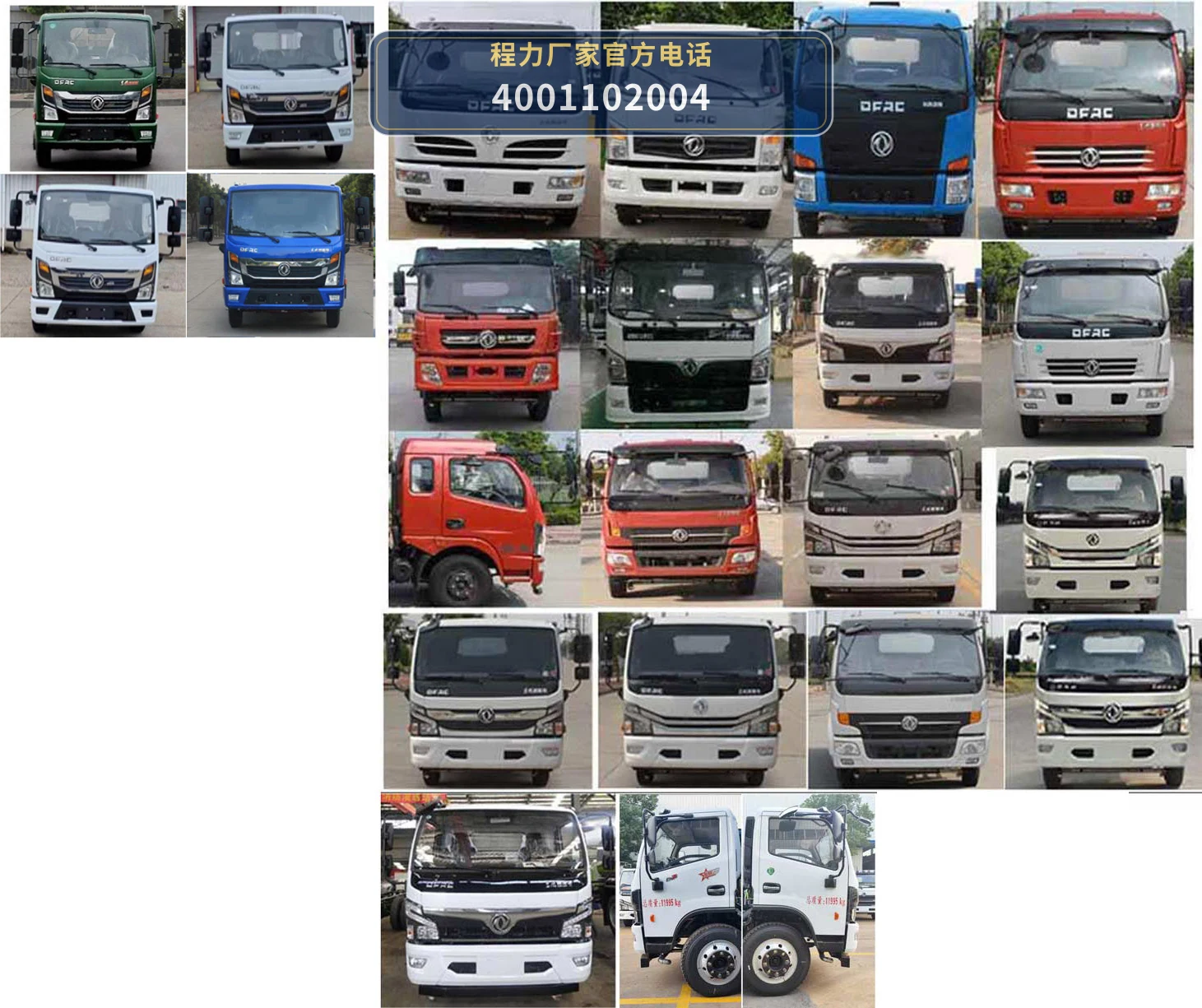

• 乡镇及城乡结合部垃圾中转：底盘EQ1125SJ8CDC可匹配玉柴、云内、朝柴、全柴、一汽、东风康明斯等多款发动机，功率覆盖110-143kW，适应乡镇道路及城乡结合部路况，用于垃圾中转站箱体的日常周转和运输。
• 垃圾转运站箱体循环周转：摆臂式垃圾车通过摆臂装置实现箱体的装卸，可在转运站与处理场之间进行箱体循环周转，一台车可服务多个箱体点位，箱体在底盘上由摆臂锁紧机构固定运输。
• 厂区及园区垃圾集中清运：额定载质量6800-7165kg的承载能力，适合厂区、工业园区、学校等场所的垃圾集中收集与箱体转运，摆臂装置可对标准垃圾箱体进行整体装卸，减少人工搬运环节。

07 / 产品核心优势

• 1. 底盘平台成熟，发动机选择丰富：采用EQ1125SJ8CDC底盘，可匹配YCY30165-60、D30TCIF1、CY4SK361、NV30-C6D、ZD30D16-6N、D25TCIF1、CY4SK161、NV30-C6G、D4.0NS6B185、CA4DD2-18E6-30、YCS04190-68、D40TCIF1、D4.0NS6B195、D4.0NS6B170、H30-165E60、D4.0NS6B160、NV30-C6C、Q28-156E60、CA4DB2A16E68、CA4DB2-17E68、YCY30170-60、YN25PLUS160B、Q25D-160E60等多款发动机，功率覆盖110-143kW，可根据当地排放要求和动力需求灵活选配。
• 2. 轴距规格多，适配不同箱体长度：轴距覆盖3600、3800、3950、4050、4100、4200、4400、4700mm共8种规格，可根据垃圾箱体尺寸和作业场地条件匹配对应轴距，提升箱体转运的适配性。
• 3. 额定载质量覆盖6800-7165kg，转运效率有保障：总质量11995kg，整备质量5000/4700kg，额定载质量6800/6865/7100/7165kg，单次可转运较大容量垃圾箱体，减少往返次数，适合垃圾中转站与处理场之间的箱体循环运输。
• 4. 摆臂装置实现箱体整体装卸：上装为摆臂装置，通过液压系统驱动摆臂完成箱体的钩挂、举升、落放，箱体装卸过程无需人工搬运垃圾，减少作业环节和二次污染，适合标准化垃圾箱体的循环周转。
• 5. 整车尺寸适应城区及乡镇道路：外形尺寸6880/6930×2370×3220mm，车身宽度2370mm，可在城区街道、居民小区及乡镇道路通行，兼顾转运能力和道路通过性。

08 / 操作与保养

• 1. 作业前检查摆臂装置及液压系统：作业前检查摆臂装置的拉臂、钩挂部位、销轴及锁紧机构是否完好，检查液压油箱油位、液压管路及接头有无渗漏，确认液压阀组动作正常，摆臂起落无卡滞。
• 2. 箱体钩挂与举升操作要点：操作摆臂装置钩挂垃圾箱体时，确认钩挂位置对正、锁紧可靠后再进行举升；举升和落放过程中保持底盘停放平稳，避免在斜坡或松软地面进行箱体装卸作业。
• 3. 底盘及发动机日常保养：按EQ1125SJ8CDC底盘随车保养手册要求，定期更换发动机机油、机油滤清器、空气滤清器和燃油滤清器；检查冷却液、制动液液位，检查轮胎气压和磨损情况。
• 4. 液压油及滤芯定期更换：按使用工况定期检查液压油清洁度，发现油液变质或杂质增多时及时更换液压油和液压滤芯；更换后需排净液压管路中的空气，确认摆臂动作平稳后再投入作业。
• 5. 摆臂锁紧机构与承载平台检查：定期检查摆臂锁紧机构的紧固件是否松动、承载平台有无变形或开裂，检查箱体在底盘上的固定状态，确保运输过程中箱体不发生位移。
• 6. 长期停用及换季维护：车辆长期停用时，应将摆臂装置落放至低位，对各销轴、铰点加注润滑脂；换季时检查液压油黏度是否适应当地气温，检查底盘各润滑点并按规定加注润滑脂。

09 / 产品常见 FAQ

10 / 图片资料与展示
