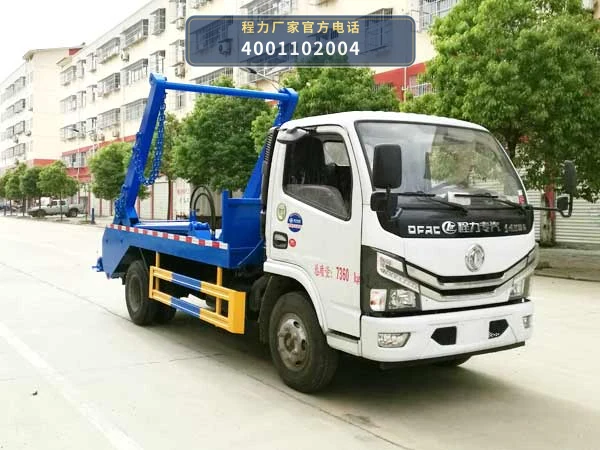

CLW5070ZBS6型摆臂式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070ZBS6型摆臂式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款可选）通过取力器驱动液压系统。整车总质量7360kg，整备质量3950kg，额定载质量3280kg，外形尺寸5995/5980×2000×2910mm，轴距覆盖2700、2800、2950、3308、3600、3800mm多种规格，为摆臂装置提供稳定的承载与作业基础。

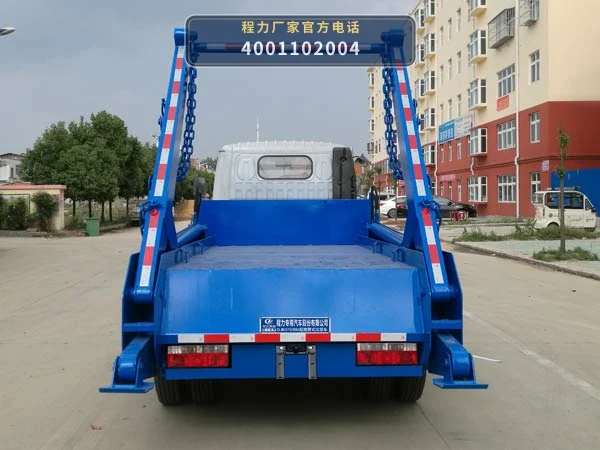

作业时，液压系统驱动摆臂装置完成举升、回转与卸料动作。摆臂装置安装在底盘车架上，通过液压油缸推动摆臂臂体，使配套垃圾箱体在车架与地面之间实现吊装、放置和倾卸。摆臂的起落与回转由液压阀组控制，操作人员在驾驶室或车侧操作位完成动作指令，实现箱体的整体装卸。

摆臂装置的核心动作链路为：取力器接合→液压泵输出压力油→多路阀分配流量→摆臂油缸伸缩→摆臂臂体绕支点回转→带动垃圾箱体完成吊起、平移、倾卸或落地。卸料时摆臂将箱体举升并向后翻转，箱内垃圾依靠自重排出；空箱回位后摆臂收回，车辆即可转入下一轮转运作业。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5070ZBS6型摆臂式垃圾车额定载质量3280kg、总质量7360kg，轴距可选2700-3800mm，车身长度5995/5980mm、宽度2000mm，适合在居民小区、社区道路内进行生活垃圾箱体的吊装与转运。摆臂装置可将地面垃圾箱整体吊装上车，运至转运站后卸下空箱、换装满箱，减少垃圾中转环节。
• 乡镇及城乡结合部垃圾箱体周转：该车轴距覆盖2700、2800、2950、3308、3600、3800mm多种规格，可根据乡镇道路宽度和转弯条件匹配底盘轴距。摆臂装置用于吊装、运输和放置垃圾收集箱，适合乡镇垃圾收集点与县级转运站之间的箱体周转作业。
• 垃圾转运站箱体置换作业：在垃圾转运站内，CLW5070ZBS6型摆臂式垃圾车通过摆臂装置完成满箱吊装上车、空箱落地回位的置换流程。额定载质量3280kg可匹配对应规格的摆臂垃圾箱体，整车外形高度2910mm，可在常规转运站场地内完成箱体装卸。
• 厂区及学校等场所垃圾集中清运：对于厂区、学校、医院等有集中垃圾收集需求的场所，该车可利用摆臂装置对定点摆放的垃圾箱进行整体吊装和转运。总质量7360kg、整备质量3950kg的整车质量分布适合在厂区内部道路和硬化场地内作业。
• 环卫部门垃圾收集点巡回转运：CLW5070ZBS6型摆臂式垃圾车可沿环卫收集点巡回作业，摆臂装置逐点吊装垃圾箱体，装满后运往处理场卸料。多款发动机可选（CY4BK461、CY4BK161、D20TCIF1等），环保状态标记为是，可结合当地排放要求选择匹配动力配置。

07 / 产品核心优势

• 1. 摆臂装置实现箱体整体装卸：CLW5070ZBS6型摆臂式垃圾车以上装摆臂装置为核心作业机构，通过液压油缸驱动摆臂完成垃圾箱体的吊装、运输和倾卸，一车可服务多个垃圾收集点，减少箱体搬运环节。
• 2. 额定载质量3280kg匹配7吨级底盘承载：整车总质量7360kg，整备质量3950kg，额定载质量3280kg，在7吨级底盘平台上提供明确的载质量数据，适合匹配对应规格的摆臂垃圾箱体进行转运作业。
• 3. 多轴距规格适配不同道路条件：轴距覆盖2700、2800、2950、3308、3600、3800mm，可根据小区道路、乡镇道路和转运站场地的实际通行条件选择合适轴距，兼顾转弯灵活性与行驶稳定性。
• 4. 多款发动机可选匹配不同排放需求：公告登记发动机包括CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多款，可根据当地排放要求和动力需求匹配。
• 5. 外形尺寸紧凑适应城区街巷通行：外形尺寸5995/5980×2000×2910mm，车宽2000mm，在7吨级摆臂垃圾车中属于紧凑规格，便于在城区街巷、小区内部道路等相对狭窄的路段通行和作业。

08 / 操作与保养

• 1. 作业前检查摆臂装置与液压系统：作业前检查CLW5070ZBS6型摆臂式垃圾车的摆臂臂体、摆臂油缸、液压油缸销轴及锁止机构是否完好，检查液压油箱油位、液压泵、多路阀和液压管路有无渗漏，确认取力器接合与分离正常。
• 2. 摆臂吊装作业时保持底盘停放稳定：吊装垃圾箱体时，将EQ1075SJ3CDF底盘停放在坚实平整的地面上，拉紧驻车制动，必要时垫好轮挡。操作摆臂油缸动作应平稳，避免急升急降造成箱体摆动或液压系统冲击。
• 3. 定期检查液压油与滤芯状态：按使用情况定期检查液压油清洁度和油位，发现液压油变质或杂质增多时及时更换；检查液压滤芯、吸油滤网是否堵塞，保持液压系统油路畅通，避免因油液污染造成多路阀和油缸动作异常。
• 4. 摆臂销轴与回转部位定期润滑：摆臂臂体与车架连接的销轴、油缸铰接点等回转部位应定期加注润滑脂，保持动作灵活；检查销轴、开口销、锁紧螺母有无松动或磨损，发现异常及时处理。
• 5. 箱体与摆臂配合部位检查：定期检查摆臂与垃圾箱体接触的挂接部位、限位块和锁止装置，确认箱体吊装时挂接可靠、无滑脱风险；箱体变形或挂接部位磨损严重时应停止使用并修复。
• 6. 底盘按EQ1075SJ3CDF使用要求保养：底盘部分按EQ1075SJ3CDF底盘使用说明书要求进行定期保养，包括发动机机油、滤清器、制动系统、轮胎气压和灯光信号检查；取力器作业后应确认完全分离，避免行驶中液压泵持续运转。
