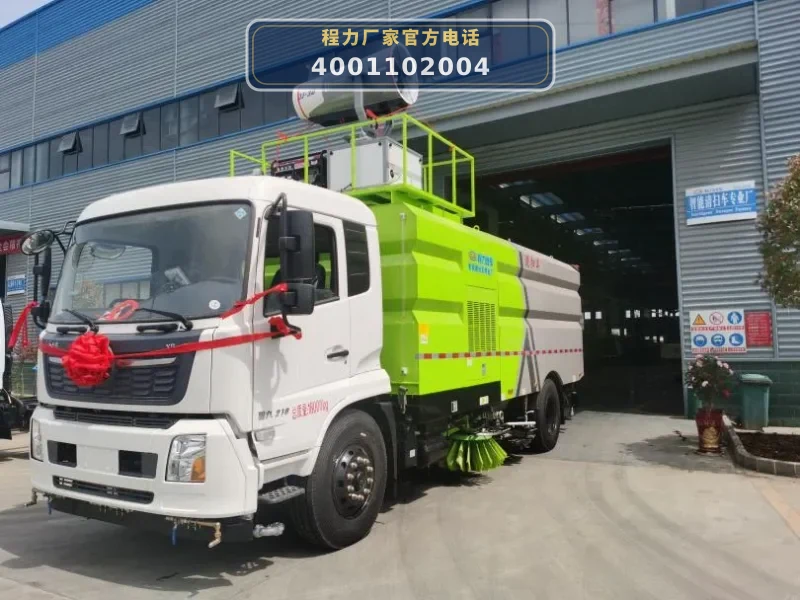

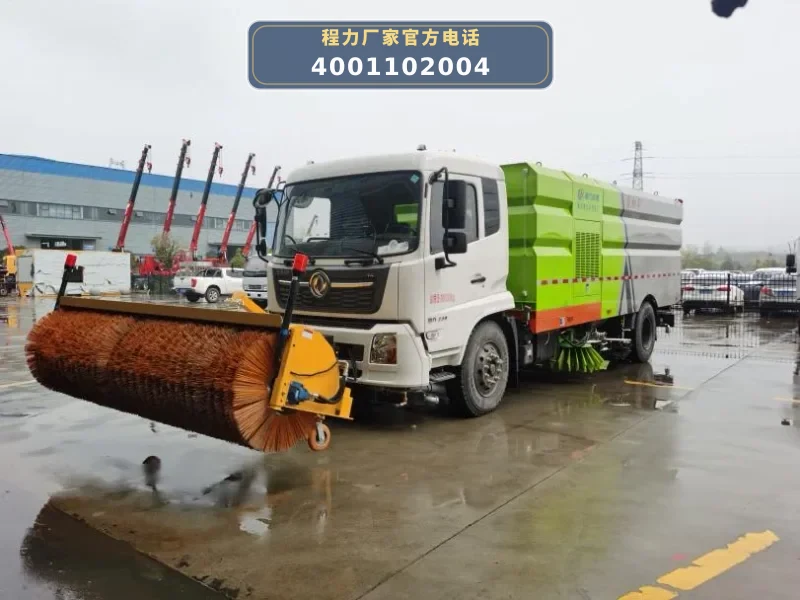

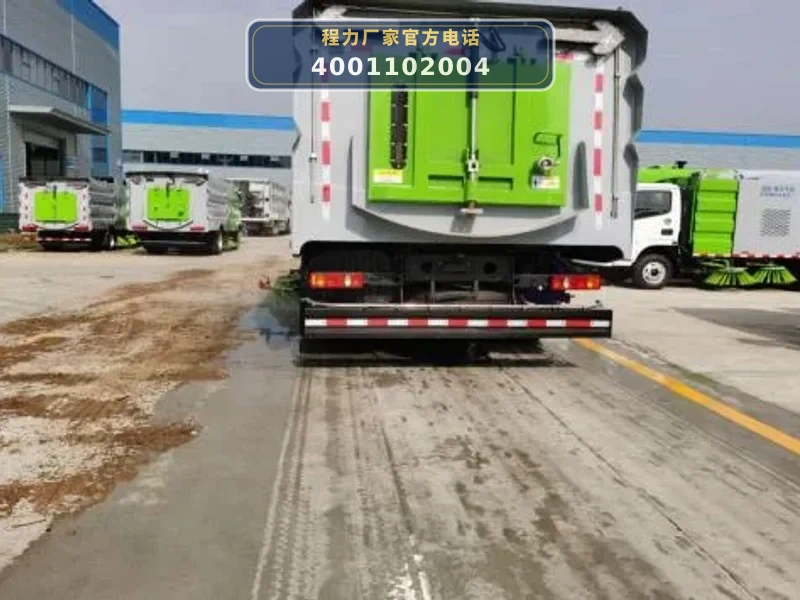

CLW5180TXSD6型东风天锦洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

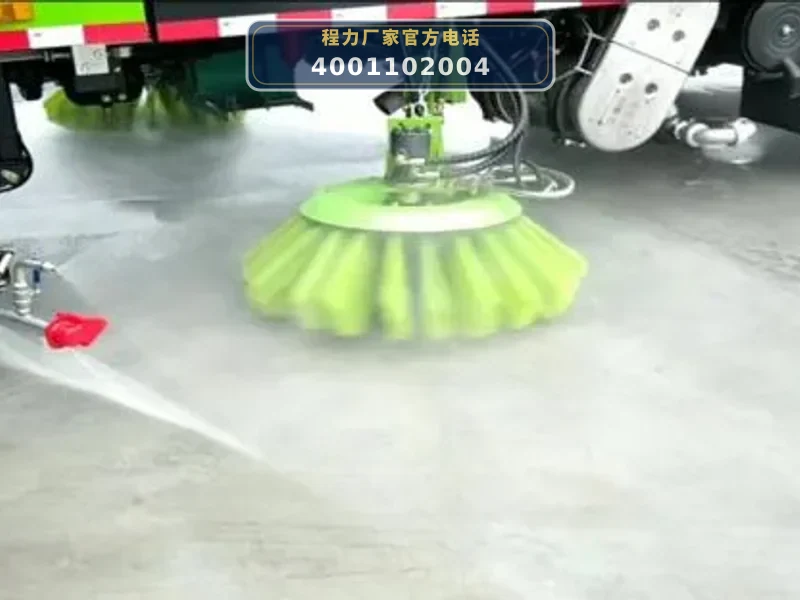

CLW5180TXSD6型洗扫车以东风天锦DFH1180EX8二类底盘为动力平台，底盘发动机B6.2NS6B230（169kW）通过取力器驱动行走及低压洒水系统；上装作业由副发动机（康明斯ISD160，118kW）独立驱动液压油泵、高压水泵和风机。液压油泵驱动左右扫盘伸缩、升降和旋转，将两侧垃圾扫至吸盘前方。

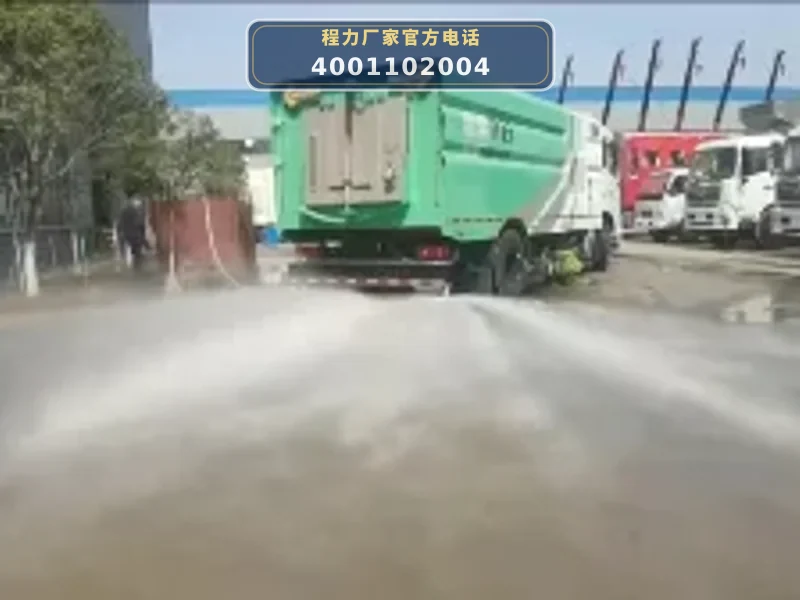

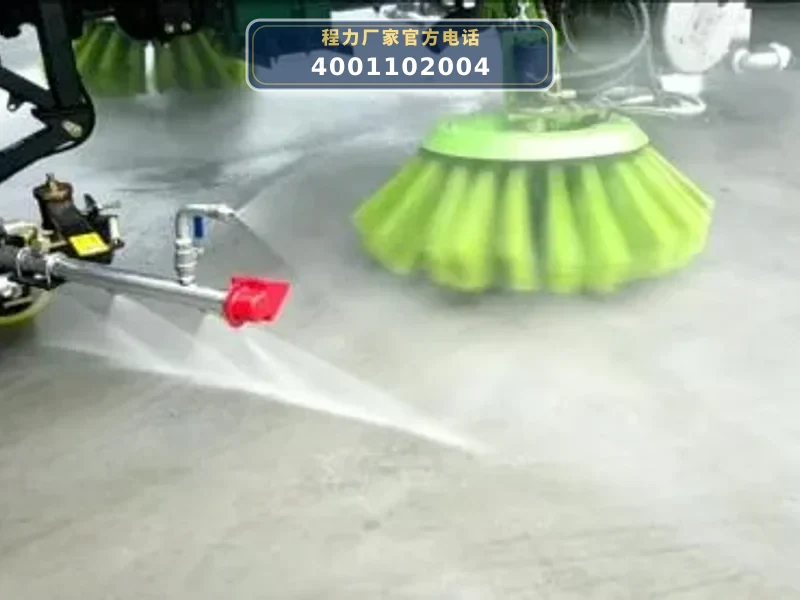

高压水泵（柱塞泵，系统压力10MPa，流量142L/min）将清水箱（额定容量9m³）的水加压后，经高压管路输送至吸盘内喷水杆和左右喷水杆，扇形喷嘴喷出的水帘组成总宽不小于3.5m的U形水刀，将路面附着物冲起。同时，风机（免维护离心风机，最大风量12000m³/h）产生负压，通过吸盘将垃圾经风管吸入垃圾箱（额定容量7m³）。垃圾箱举升角度≥50°，便于卸料。

整车电控系统采用DC24V、PLC编程控制，驾驶室和尾部两套操作系统，支持“全洗扫”、“左洗扫”、“右洗扫”、“全清扫”、“左清扫”、“右清扫”6种作业模式。此外，还可选装后喷雾降尘、低压冲洗、高压清洗（20m自动卷盘+高压长枪）、车前定点冲洗、自洁装置等功能，满足不同工况需求。

06 / 适用作业场景

• 城市道路与路沿洗扫：适用于城市主干道、次干道、人行道及路沿石的日常洗扫保洁。利用中置吸盘+左右侧喷杆，结合路沿清洗弯管，可同时清洗路面和路沿立面，清扫宽度约3.5m，作业速度3-20km/h。
• 高速公路与隧道桥梁清洁：底盘康明斯230马力发动机动力强劲，最高车速89km/h，可快速转场。上装配备9m³水罐和7m³垃圾箱，适合长距离、长时间连续作业，减少加水卸料频次。
• 广场、机场、码头大面积清扫：最大清扫宽度约3.5m，清扫能力52500m³/h，可高效完成大面积场地的清扫任务。后喷雾降尘功能可有效抑制扬尘，避免二次污染。
• 工地、厂区等干道清洗：高压清洗系统（10MPa）可冲洗顽固附着物，车前定点冲洗装置可预处理重污染区域。低压冲洗和后洒功能适用于较干净路面的日常降尘和保湿。

07 / 产品核心优势

• 1. 大容量水箱与垃圾箱，续航能力强：水罐额定容量9m³，垃圾箱额定容量7m³，均采用不锈钢材质，耐腐蚀且容积大，可满足长时间连续作业需求，减少加水卸料次数。
• 2. 高效清扫系统，洁净度高：采用中置扫盘+中置吸盘布局，配合高压水刀（压力10MPa，流量142L/min），清扫效率≥95%，最大吸入粒度110mm，可清除石子、砖头、树叶、饮料瓶等杂物。
• 3. 智能电控系统，操作便捷：PLC编程控制系统，驾驶室和尾部两套操作系统，支持一键切换6种作业模式（全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫），配备语音播报、报警系统及右/后两路监控，安全性高。

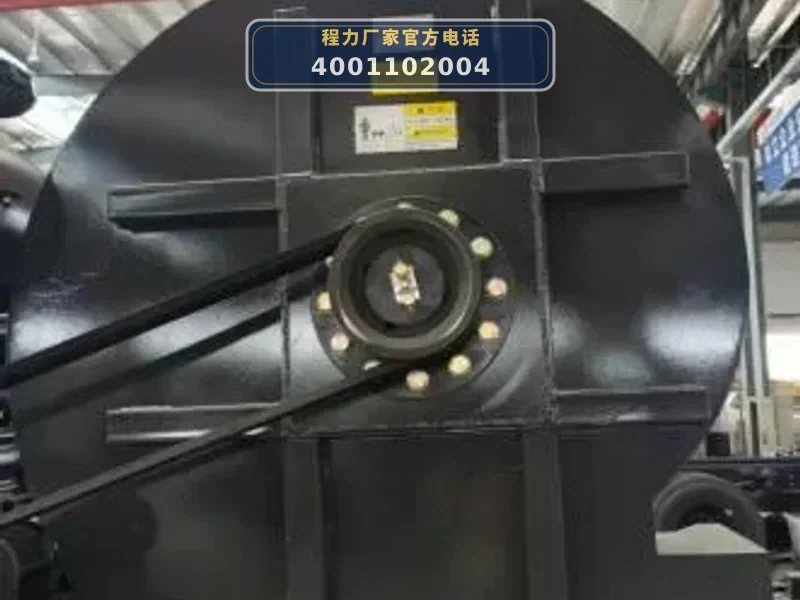

• 4. 高品质核心部件，可靠性强：副发动机采用康明斯ISD160，动力稳定；风机为免维护离心风机，最大风量12000m³/h；高压水泵为进口不锈钢泵头，额定压力10MPa；液压系统主要元件为齿轮泵、液压马达、液压缸、电磁阀，系统压力12MPa。

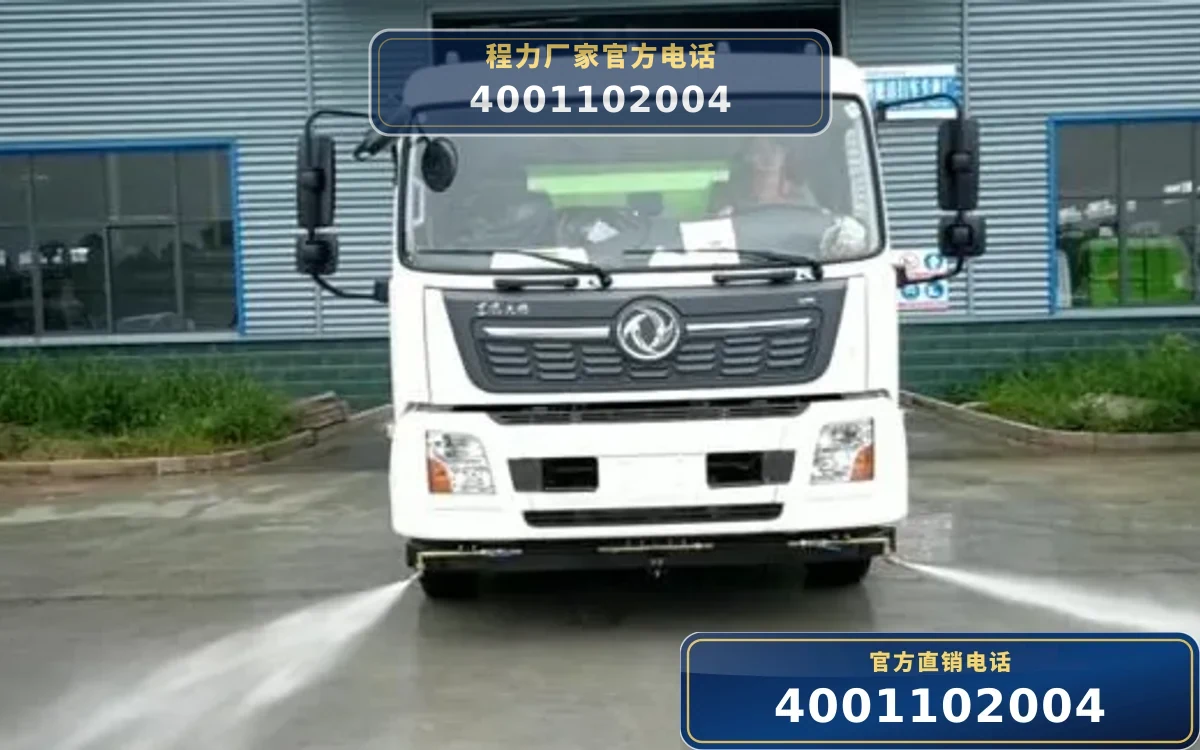

• 5. 多功能集成，一车多用：集洗扫、路沿清洗、后喷雾降尘、低压冲洗、高压清洗（20m自动卷盘+高压长枪）、车前定点冲洗、自洁装置于一体，可根据路面环境灵活选择作业模式，降低设备投入成本。

08 / 操作与保养

• 1. 作业前检查：检查副发动机机油、冷却液、液压油位（液压油箱容量60L）；检查高压水泵（柱塞泵GT40）及管路有无泄漏；检查扫盘、吸盘、喷嘴是否堵塞或磨损；检查风机皮带张紧度及离合器状态。
• 2. 水路系统维护：每日作业后清洗水箱滤网，防止杂质堵塞高压喷嘴；定期检查高压球阀（气控）密封性；冬季需排空水路系统防冻；自洁装置喷头应定期清理，确保垃圾箱内壁无残渣附着。
• 3. 液压系统保养：定期更换液压油滤芯，检查齿轮泵、液压马达、液压缸及电磁阀工作是否正常；液压系统压力设定为12MPa，不得随意调整；检查管路接头有无渗漏。

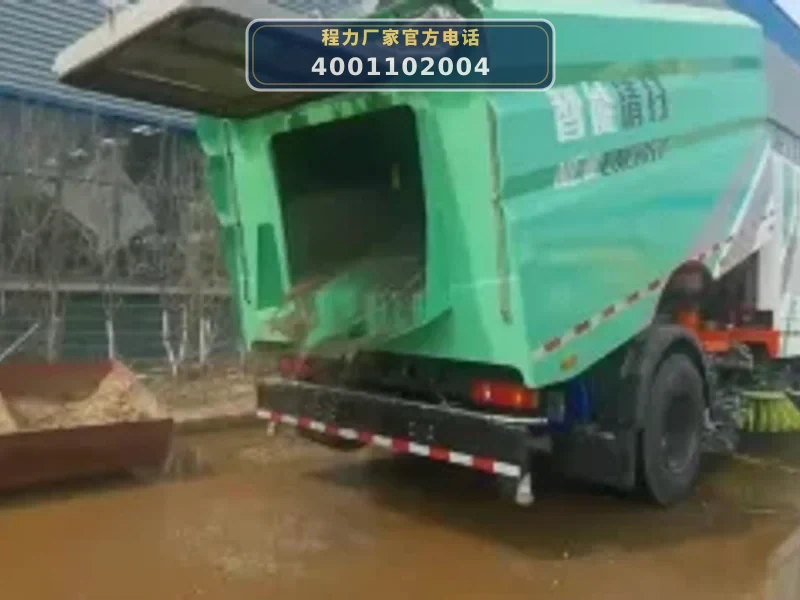

• 4. 垃圾箱与水箱维护：垃圾箱举升机构（举升角度≥50°）应定期润滑铰接点；检查箱体密封条是否老化，防止污水泄漏；水箱（不锈钢）内部应定期清洗，避免水垢积聚影响水质。
• 5. 电气系统检查：检查蓄电池（24V，2只12V串联）电压及接线；PLC控制器及传感器接头应防水防潮；驾驶室及尾部操作面板、监控摄像头、LED箭头灯功能正常。
• 6. 高压卷盘与喷枪保养：20m自动缠绕卷盘使用后应收回并清洁；高压长枪喷嘴如堵塞可用细针疏通；定期检查卷盘旋转接头密封性，防止高压水泄漏。
