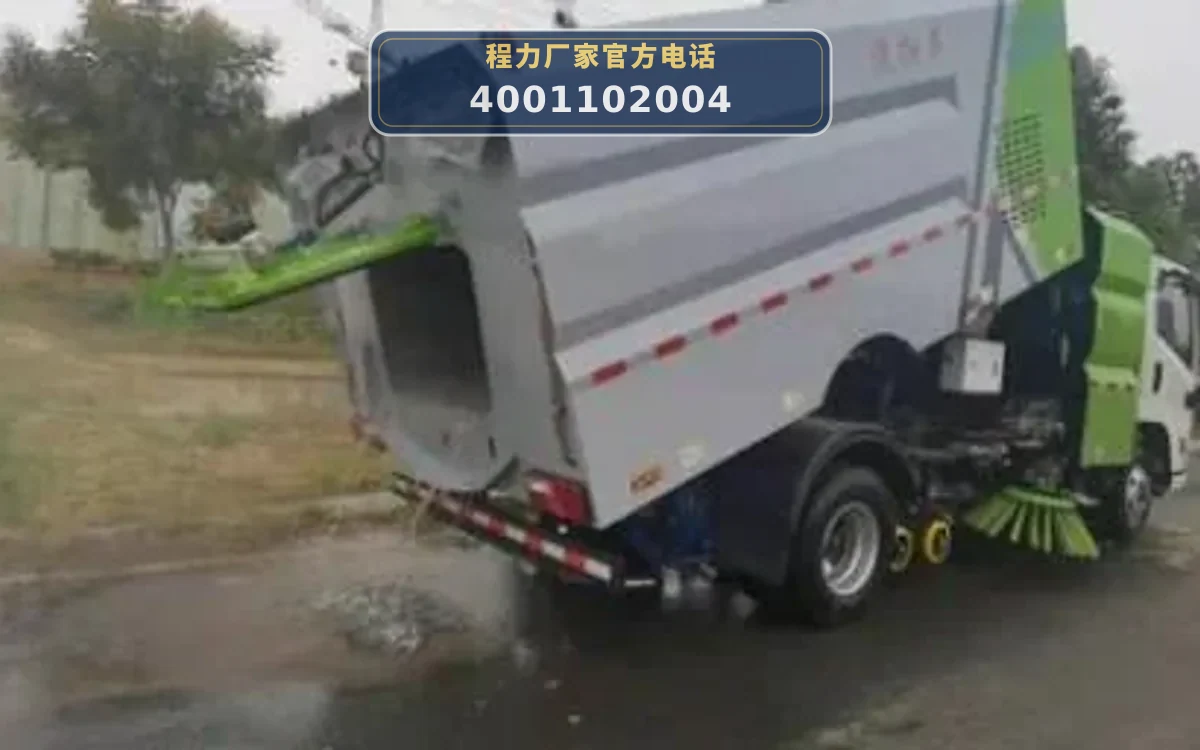

CLW5121TXS6CD型福田欧马可8.5方洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

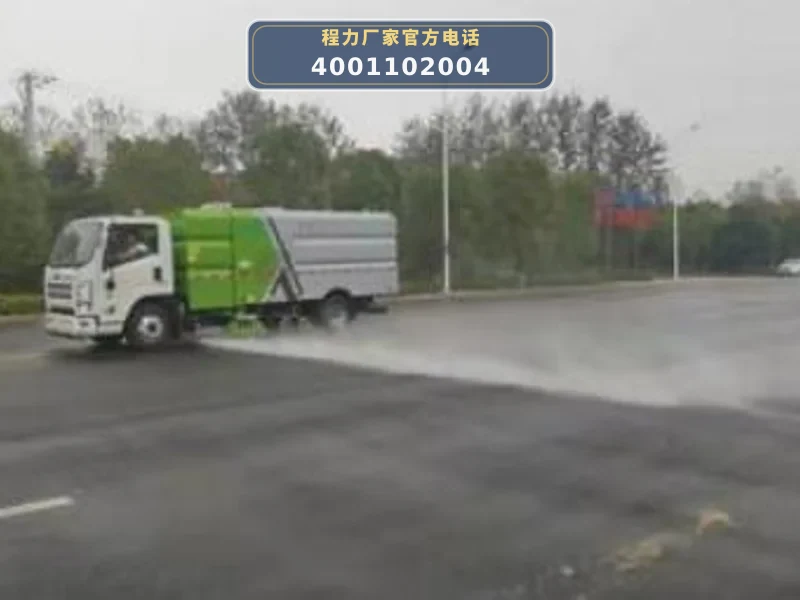

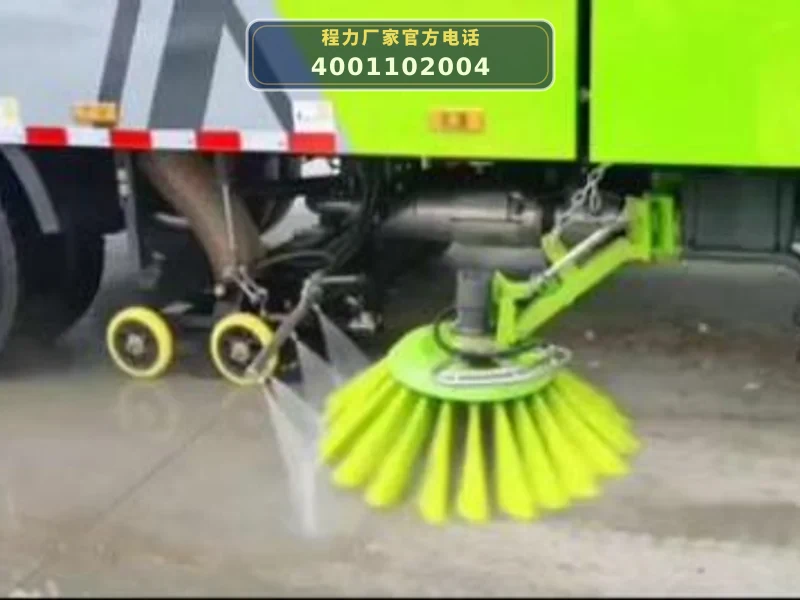

CLW5121TXS6CD型洗扫车以福田BJ1128VGJEA-FK二类底盘为动力平台，底盘发动机F3.8NS6B156（114kW/155马力）驱动车辆行驶，同时副发动机康明斯（102kW/140马力）通过侧取力口（PTO）直接驱动液压油泵、高压水泵和离心风机。液压油泵驱动左右扫盘实现伸缩、升降和旋转，扫刷将两侧垃圾扫至吸盘前方；高压水泵将清水箱（4.5m³）的水加压至15MPa，经高压管路输送至吸盘内喷水杆和左右喷水杆，扇形喷嘴形成总宽不小于3.2m的U形水刀，冲起地面附着物。

离心风机（最大风量7300m³/h，全压7000Pa）产生负压，吸盘将垃圾和污水经风管吸入不锈钢垃圾箱（4m³）内贮存。作业过程中，后喷雾系统可降尘，避免二次污染。整车具备全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫6种作业模式，左右立扫独立控制，适应不同工况。

06 / 适用作业场景

• 城市道路与高速公路日常清洁：适用于城市主干道、次干道、高速公路、广场、机场、码头、隧道、桥梁等路面的日常清扫和清洗作业，清扫宽度3.2m，最大清扫能力48000m³/h，可有效清除路面灰尘、石子、树叶、饮料瓶等杂物。
• 路沿与路沿石立面清洗：通过左、右喷杆上的路沿清洗弯管，高压水幕可完成对高于路面的人行道和立面墙体的洗刷，解决路沿积尘问题。
• 工地、厂区等干道清洗清扫：适用于工地、厂区等硬化路面的清洗和清扫，利用高压冲洗和吸扫功能，快速清除泥污和散落物料。

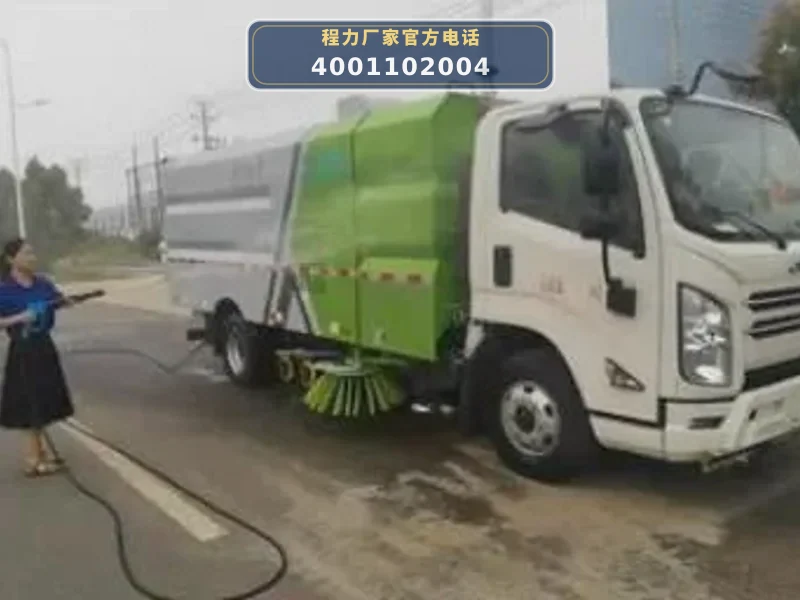

• 喷雾降尘与低压冲洗：后喷雾系统可降低作业扬尘，净化空气；低压冲洗功能由底盘取力器驱动洒水泵，适用于较干净路面的洒水降尘。

07 / 产品核心优势

• 1. 高效环保的作业系统：采用中置2扫盘+中置吸盘布局，清扫效率≥95%，最大吸入粒度50mm，一次作业可清除灰尘至砖头、饮料瓶等杂物。高压水路系统压力15MPa，水泵流量70L/min，配合后喷雾降尘，避免二次污染。
• 2. 大容量水箱与垃圾箱：碳钢电泳清水箱容积4.5m³，不锈钢垃圾箱容积4m³，可长时间连续作业，减少加水/卸料频次。垃圾箱举升角度≥45°，便于卸料。
• 3. 强劲可靠的动力配置：底盘发动机F3.8NS6B156（155马力）搭配康明斯副发动机（140马力），动力强劲，爬坡能力30%。副发动机通过PTO直接驱动液压泵，传递效率高，油耗低。

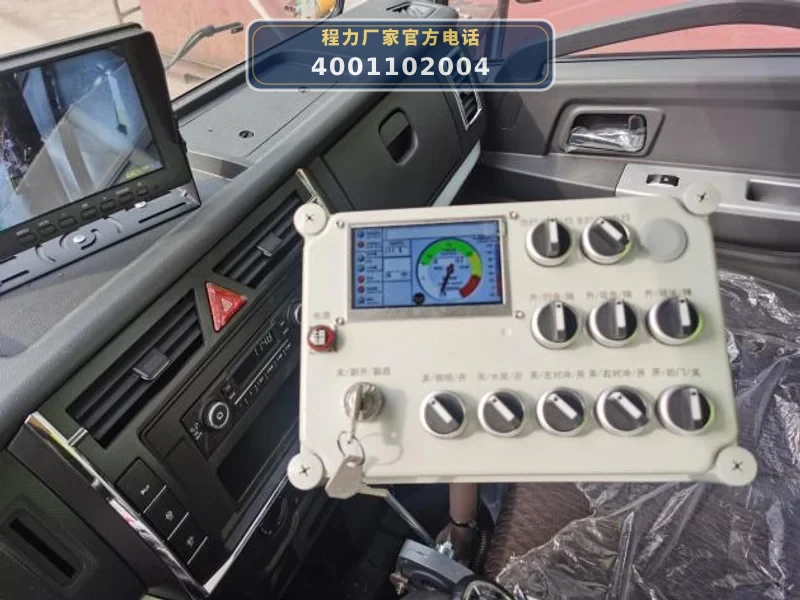

• 4. 多功能作业模式与便利操控：具备6种作业模式（全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫），驾驶室和尾部两套电控系统，配备右、后两路监控及语音报警系统，操作便捷安全。
• 5. 高品质上装部件：采用进口高压水泵、旭科液压摆线马达、免维护离心风机、不锈钢高压管路、西门子控制开关等，易损件少，维护成本低。整车90%以上零部件装配式组装，通用性和互换性强。

08 / 操作与保养

• 1. 作业前检查：检查清水箱水位、液压油箱油位（60L）、副发动机机油及冷却液；检查扫盘、吸盘磨损情况，调整扫刷接地压力；检查高压水泵、风机皮带张紧度；确认各阀门、管路无泄漏。
• 2. 液压系统维护：定期更换液压油（系统压力12MPa），清洗或更换液压油滤芯；检查齿轮泵、液压马达、液压缸及电磁阀工作状态，防止渗漏。
• 3. 高压水路系统保养：清洗水滤器（滤网式），防止喷嘴堵塞；检查柱塞泵（型号GE28）密封件，定期更换润滑油；液控高压球阀（压力7MPa）动作应灵活。

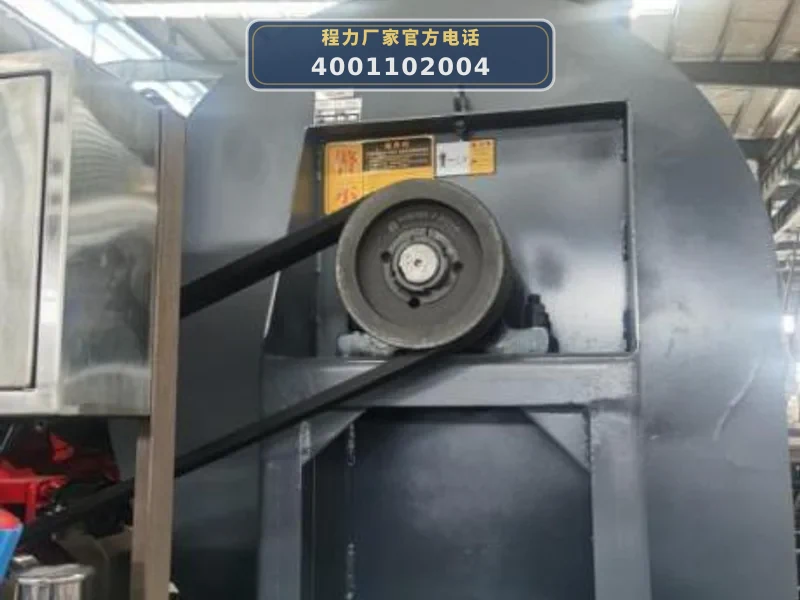

• 4. 风机与吸盘维护：检查离心风机叶轮磨损及轴承润滑情况；清理吸盘内部及风管积尘，确保负压正常；检查吸盘橡胶裙边密封性，及时更换。

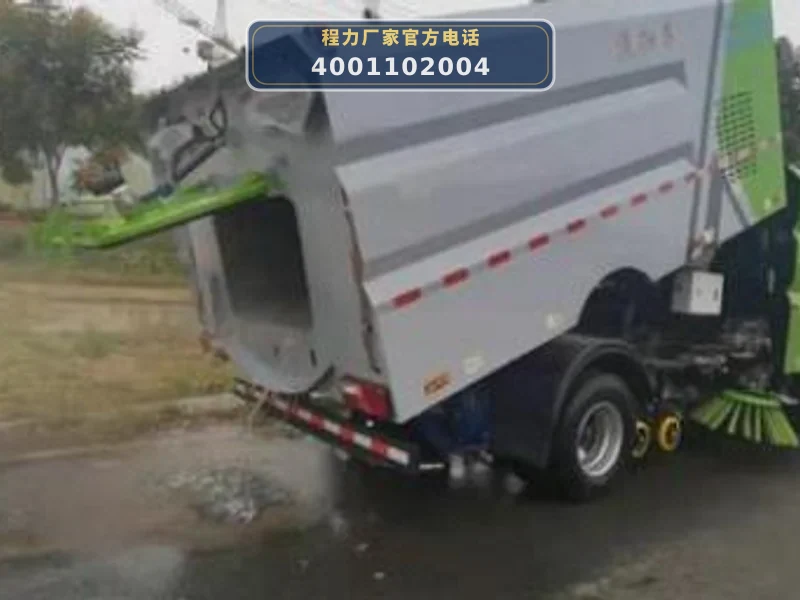

• 5. 垃圾箱与自洁装置：每次卸料后，使用自洁喷头冲洗垃圾箱内壁，防止残渣腐蚀箱体；检查垃圾箱举升液压缸及铰接点润滑；检查防溢报警装置功能。
• 6. 电气系统检查：检查蓄电池电压（12V）、各控制开关（西门子）及指示灯；测试尾部LED箭头灯、监控摄像头及语音报警系统；定期清洁电气接头。
