CLW5120TXS6CD型江淮8.5方洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

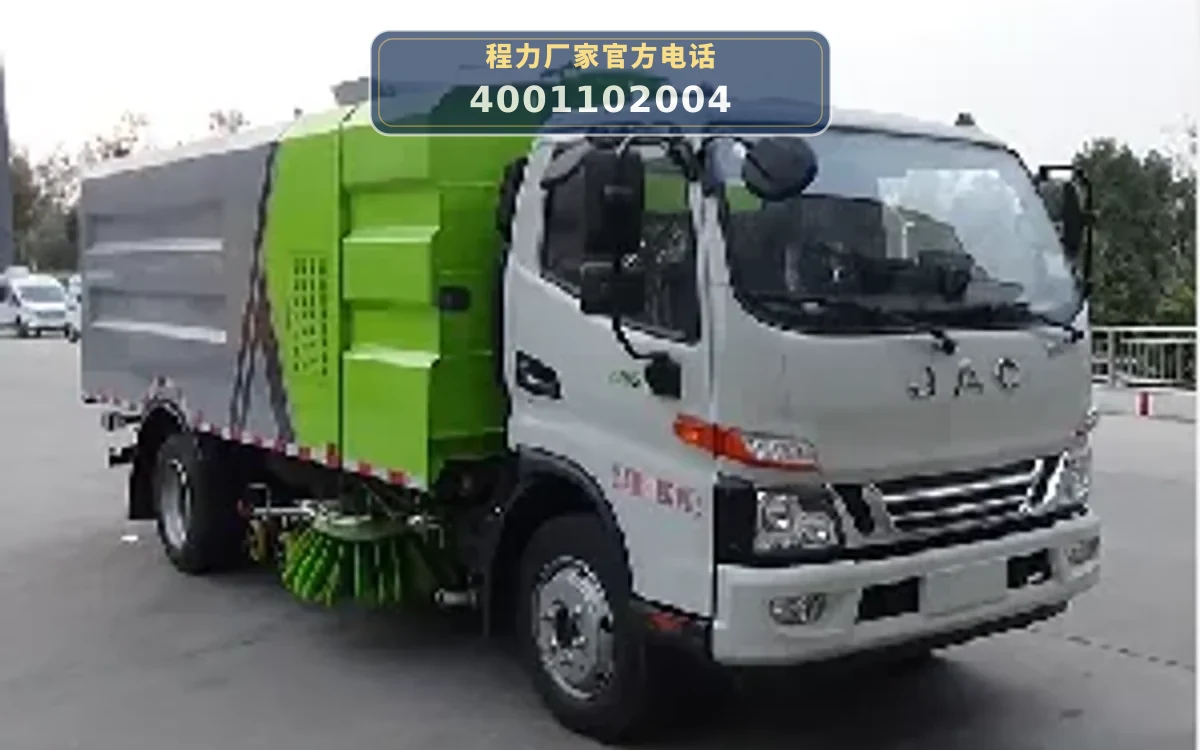

CLW5120TXS6CD型洗扫车以江淮HFC1121P31K1C6ZS底盘为动力平台，底盘发动机D30TCIF2（120kW/163马力）通过取力器驱动洒水泵实现低压冲洗功能；副发动机（康明斯102kW/140马力）则直接驱动液压油泵、高压水泵和风机，为洗扫作业提供独立动力源。整车总质量11920kg，轴距3845mm，水罐额定容量4.5m³，垃圾箱额定容量4m³。

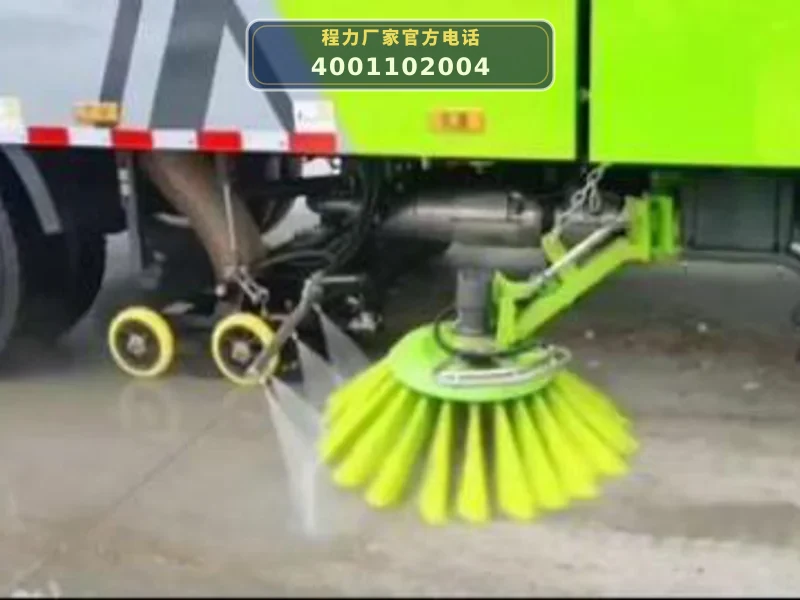

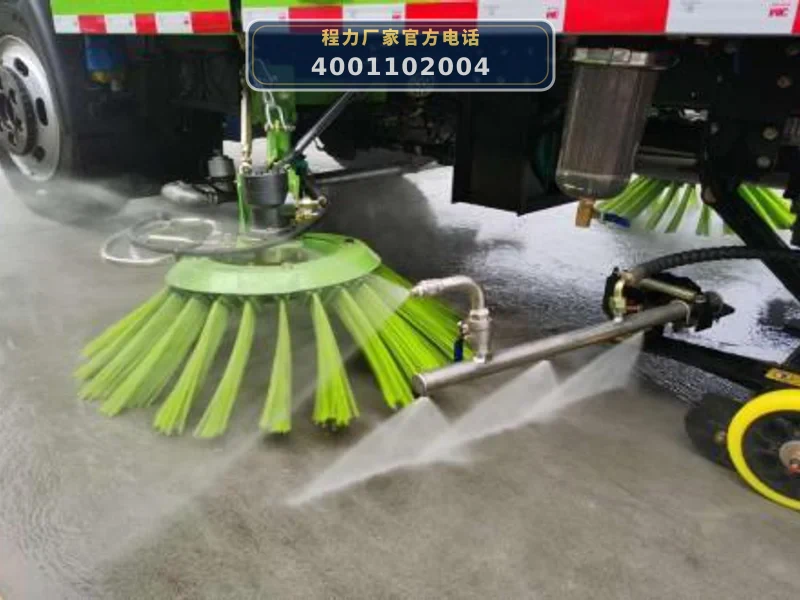

作业时，液压油泵驱动左右扫盘伸缩、升降、旋转，扫刷将两侧垃圾扫至吸盘前方；同时，高压水泵（柱塞泵，型号GE28）将清水箱的水加压至15MPa，通过吸盘内喷水杆和左右喷水杆的扇形喷嘴形成总宽不小于3.5m的U形水刀，冲起路面附着物。风机（高效免维护离心风机）产生负压，通过吸盘将垃圾经风管吸入垃圾箱贮存。系统支持“全洗扫”、“左洗扫”、“右洗扫”、“全清扫”、“左清扫”、“右清扫”6种作业模式，可根据路况独立控制左右立扫。

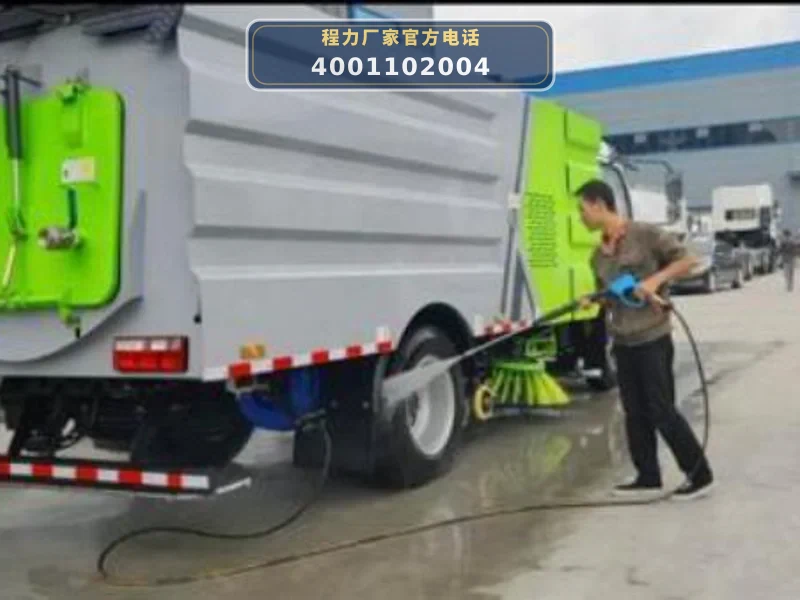

除洗扫功能外，该车还具备路沿石立面洗刷（通过喷杆上弯管球阀控制高压水幕）、后喷雾降尘（垃圾箱下方喷雾喷杆）、低压冲洗（底盘取力器驱动洒水泵）、车前定点冲洗（高压水泵带动）、高压清洗（20m自动缠绕卷盘+高压长枪）及垃圾箱自洁（箱内自洁喷头）等辅助功能，形成完整的路面清洁与车辆维护体系。

06 / 适用作业场景

• 城市主干道与次干道日常洗扫：凭借3.2m洗扫宽度、≥95%清扫效率及48000m³/h最大清扫能力，适用于城市主干道、次干道的日常路面清洁，可有效清除灰尘、石子、树叶、饮料瓶等杂物，最大吸入粒度50mm。
• 路沿与路沿石立面清洗：通过左右喷杆上的路沿清洗弯管，可对高于路面的人行道和立面墙体进行高压水幕洗刷，解决传统扫路车无法清洗路缘的短板，适用于市政道路路沿清洁。
• 广场、机场、码头等大面积场地清洁：4.5m³水罐和4m³垃圾箱容积可支持长时间连续作业，配合3~20km/h的作业速度，适用于广场、机场、码头、隧道、桥梁等大面积场地的洗扫作业。
• 工地与厂区干道清洗：车前定点冲洗装置可对路面定点污垢进行预冲洗，配合洗扫功能，适用于工地、厂区等干道的清洗、清扫，减少扬尘。

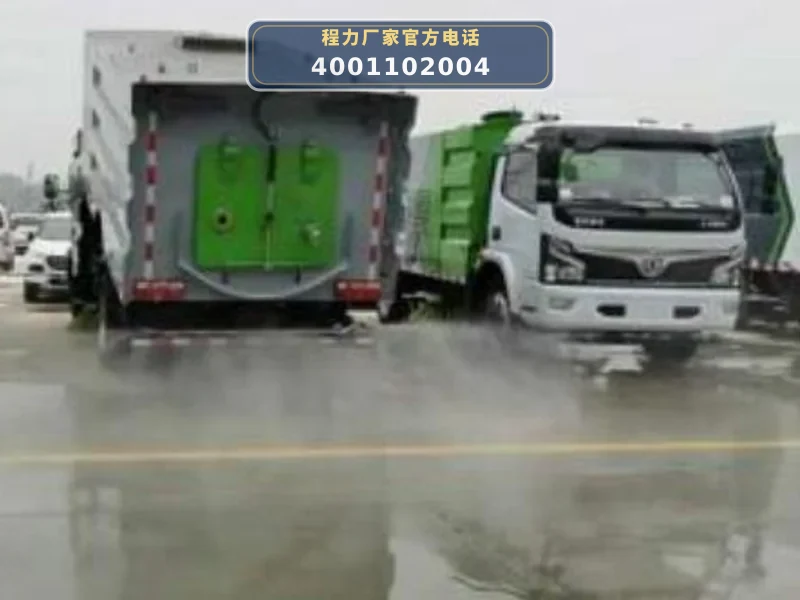

• 降尘与喷雾作业：后喷雾降尘功能通过垃圾箱下方喷雾喷杆喷出雾状水幕，有效降低作业扬尘，适用于干燥或多尘路段的降尘处理，净化空气。

07 / 产品核心优势

• 1. 高效洗扫与多功能集成：集洗扫、路沿清洗、后喷雾、低压冲洗、定点冲洗、高压清洗、自洁于一体，一次作业洗扫效率达98%以上，可处理路面、沟缝、弯道、路沿等多处垃圾。
• 2. 高配置底盘与动力系统：底盘采用江淮骏铃V7宽体驾驶室（2071mm），3845mm轴距，D30TCIF2发动机（120kW/163马力），六齿六档变速箱，断气刹，214双层车架，前桥3吨后桥7.2吨，动力强劲，爬坡有力。
• 3. 大容积水罐与垃圾箱：水罐额定容量4.5m³，垃圾箱额定容量4m³，采用不锈钢材料经数控折弯焊接成型，耐腐蚀且美观，可支持长时间连续作业。
• 4. 智能电控与安全辅助：配备智能电控操作系统（含一键操作、驾驶室及尾部两套操作、语音播报及报警系统），驾驶室安装右、后两路监控系统，尾部LED箭头灯，机油/垃圾箱/水箱均带防溢或低水位语音报警，安全性高。
• 5. 高效免维护风机与便利PTO接口：采用高效免维护离心风机，叶片特殊钢材不易磨损；副发动机通过侧取力口（PTO）直接驱动液压泵，减少支撑座过渡，节省油耗，降低故障率。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油箱油位（容量60L），确保齿轮泵、液压马达、液压缸及电磁阀管路无泄漏；启动副发动机后，先低速运转预热液压油至正常工作温度。
• 2. 高压水路系统维护：每日作业后检查高压柱塞泵（型号GE28）及管路密封性，清洗进水滤网；定期检查喷嘴磨损情况，保持15MPa工作压力；20m自动缠绕卷盘使用后应收回并清洁。

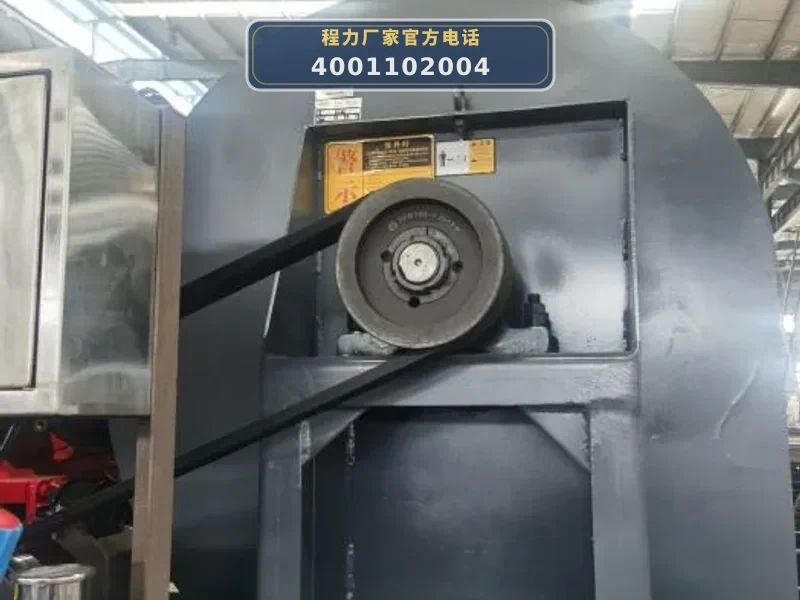

• 3. 风机与吸盘保养：每班次检查离心风机皮带张紧度及轴承润滑；清理吸盘内部及风管积尘，确保负压正常；检查吸盘与地面间隙，调整至最佳吸扫效果。
• 4. 扫盘与扫刷更换：定期检查左右扫盘旋转灵活性及扫刷磨损情况，碟形盘刷外伸尺寸应≥400mm；磨损严重时及时更换扫刷，避免影响清扫效率。
• 5. 垃圾箱与自洁装置操作：垃圾箱举升角度≥45°，卸料前开启自洁喷头冲洗箱内残渣；检查箱体密封条，防止污水泄漏；定期清理箱内沉积物，延长不锈钢箱体寿命。
• 6. 电控系统与报警装置检查：每日启动前测试驾驶室及尾部两套操作系统、语音播报及报警功能；检查右、后监控系统画面清晰度；确认机油、水位、垃圾箱满溢报警装置正常。

09 / 采购常见 FAQ

10 / 图片资料与展示
