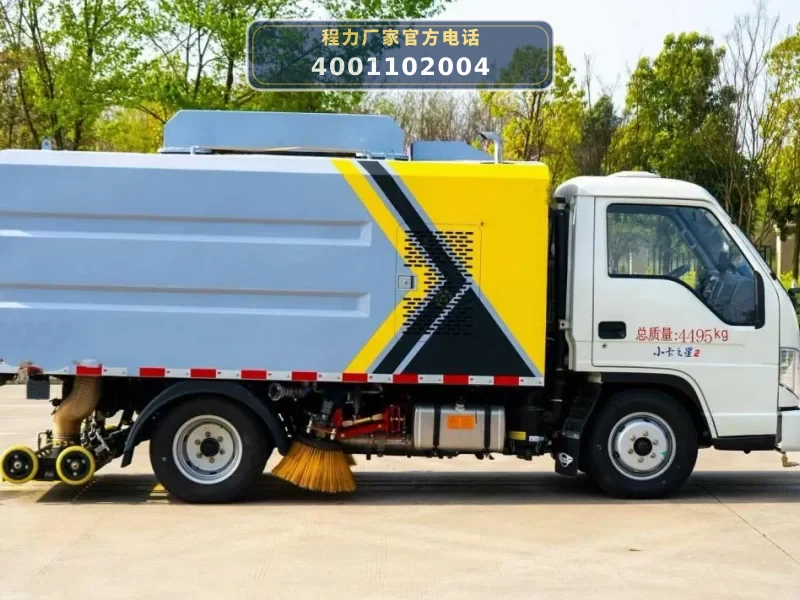

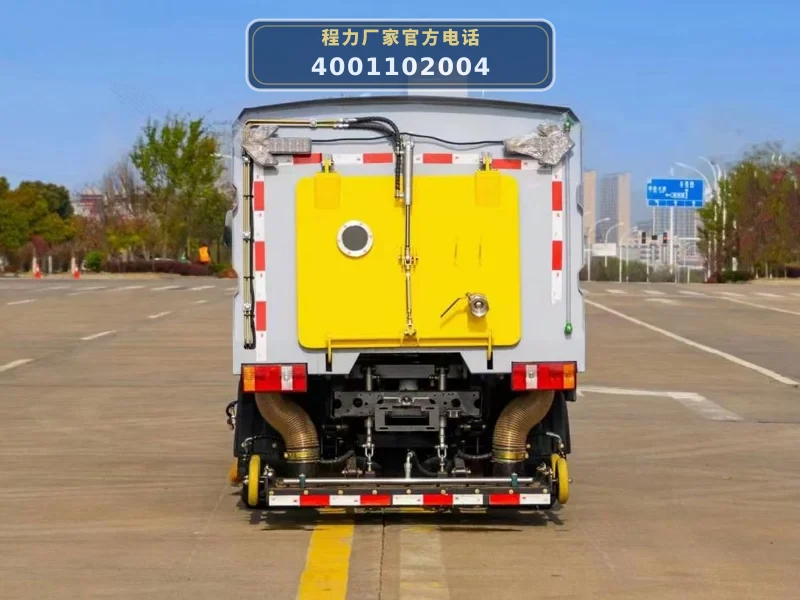

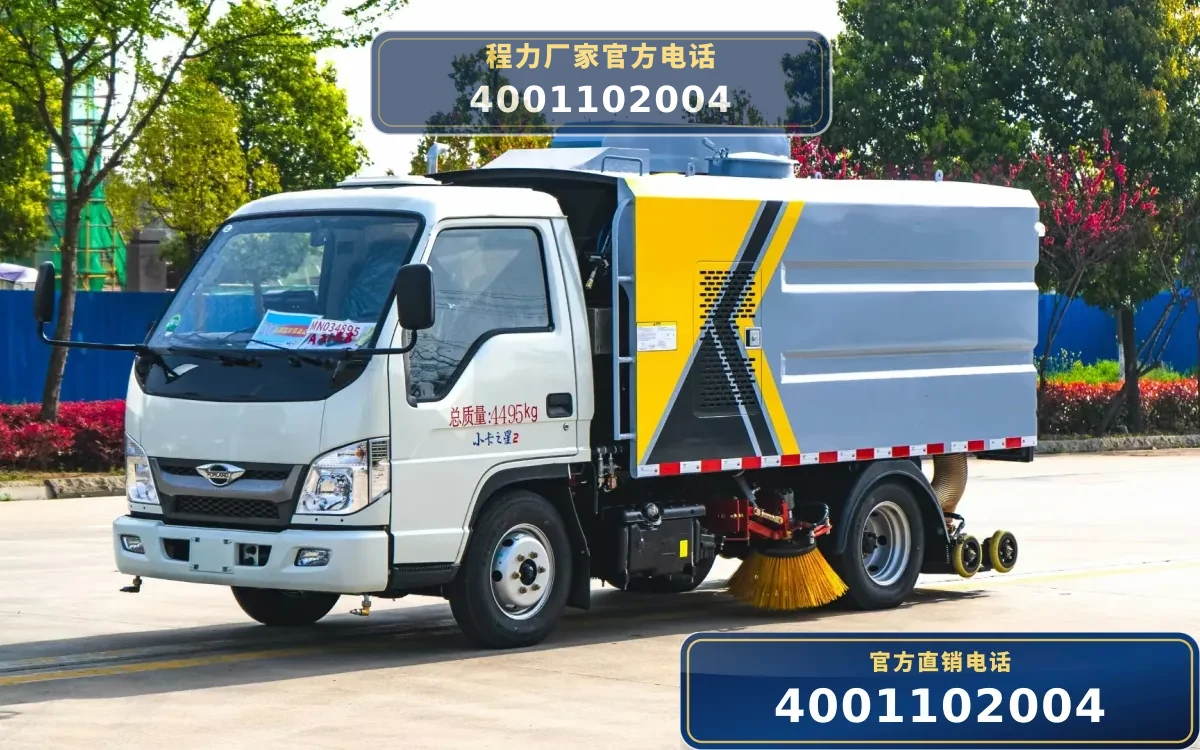

CLW5040TXS6BT型福田小卡洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040TXS6BT型福田小卡洗扫车以BJ1045V9JB3-55底盘为动力平台，底盘发动机（Q23-95C60，70kW）驱动车辆行驶，同时通过取力器为液压系统提供动力。上装作业由独立的云内57马力副发动机（42kW）驱动，副发动机通过自动离合器带动风机和高压水泵工作。

作业时，副发动机启动后，动力经离心式自动离合器传递至北玻免维护离心风机和GTM高压水泵。风机产生负压，通过吸嘴（吸管直径Φ180mm）将路面垃圾和污水吸入垃圾箱（容积1.8m³）；高压水泵将清水箱（容积1.5m³）中的水加压，经水过滤器、管路、不锈钢喷架和高压喷嘴喷出，实现降尘和路面清洗。清扫系统由左右两个立扫（扫盘打开直径Φ350-550mm，马达转速140r/min）将垃圾扫至吸嘴前方，配合吸嘴完成吸扫作业。

清洗作业时，高压喷水系统可单独控制吸盘左右喷水，也可使用高压手持喷枪（配18米高压管道）对路边花坛、护栏、广告牌进行冲洗。作业后的污水通过吸嘴回收至垃圾箱，垃圾箱内部设有污水自溢系统，防止污水满溢。垃圾箱倾斜角≥45°，通过液压系统控制后门举升，实现垃圾倾卸。

06 / 适用作业场景

• 城市街道日常洗扫保洁：适用于城市主干道、次干道、背街小巷的日常清扫和清洗作业。车辆外形尺寸5150/5200×1750/1870×2380mm，轴距2600mm，转弯半径小，可灵活穿梭于狭窄街道。清扫宽度1800-2200mm，最大清扫能力44000m²/h，作业速度3-20km/h，满足不同路况的保洁需求。
• 物业小区与工厂厂区保洁：车身窄（宽1750/1870mm）、自重轻（整备质量4080/3950kg），可进入小区内部道路、工厂车间周边等区域作业。配备高压清洗功能，可对人行道、花坛、护栏、垃圾桶等进行冲洗，实现一车多用。
• 广场与公共场所清洁：车辆可进入小型广场、停车场等公共场所进行洗扫作业。作业时无二次扬尘，吸嘴可回收污水，防止污水对地面造成二次污染。高压清洗枪可对广场地面、台阶、雕塑底座等进行定点冲洗。
• 路边设施冲洗作业：标配1.5米旋转摆臂高压清洗枪，配18米高压管道，可对路边花坛、护栏、电线杆、广告牌等设施进行冲洗。旋转摆臂减少管路磨损，方便越过障碍物，提高冲洗半径。

07 / 产品核心优势

• 1. 一车多用，兼具清扫与清洗功能：CLW5040TXS6BT型洗扫车同时具备路面清扫和高压清洗功能。清扫作业时无二次扬尘；清洗作业时可回收污水，防止二次污染。配备高压清洗枪，可对路边设施进行冲洗，实现多功能作业。
• 2. 车身小巧，通过性强：车辆外形尺寸5150/5200×1750/1870×2380mm，轴距2600mm，整备质量4080/3950kg，是同类车型中尺寸最小的之一。转弯半径小，可行驶于内部弯曲狭小道路，大部分乘用车可去的区域均可作业，可上蓝牌，C照司机可驾驶。
• 3. 智能化电控系统，操作简便：全车智能电控系统，一键式操控，操作简单易学。配备倒车影像、尾部操作盒（方便倒车及倾卸垃圾）、多项语音提示音。加装多处保护功能系统，降低误操作风险。
• 4. 高效清扫系统，作业能力强：采用云内57马力副发动机驱动风机和高压水泵，北玻免维护离心风机提供强劲吸力。清扫宽度1800-2200mm，最大清扫能力44000m²/h，抽吸粒度≥120mm，清扫效率≥98%。垃圾箱容积1.8m³，清水箱容积1.5m³，单次注满水满负荷最大作业时长可达35至45分钟。
• 5. 高品质液压与电气系统，可靠性高：液压系统采用河北力顿摆线马达、皖液机械齿轮油泵、海德瑞沃液压油缸、广州天河液压油管、威森博乐（中德合资）电磁阀组，溢流压力10-12MPa，液压油箱容积≥35L。电气系统由底盘电路、副发电气部分、专用工作装置操作控制电路组成，电控箱面板含副机转速表、水温表、机油温度报警装置等。

08 / 操作与保养

• 1. 副发动机与风机系统检查：每日作业前检查副发动机（云内57马力）机油油位、冷却液液位及皮带张紧度。检查北玻免维护离心风机运转是否平稳，有无异响。检查自动离合器（厦门南超）分离与结合是否正常。
• 2. 高压水泵与喷水系统维护：检查GTM高压水泵润滑油位，定期更换润滑油。清洗水过滤器滤芯，防止堵塞。检查高压喷嘴是否堵塞或磨损，不锈钢喷架及管路有无渗漏。高压清洗枪使用后应排空管内余水，防止冻裂。
• 3. 清扫系统调整与保养：检查左右立扫的扫盘磨损情况，及时更换扫刷。调整扫盘倾角（前倾5°-15°，后倾5°-10°），确保清扫效果。检查摆线马达（河北力顿）运转是否正常，液压油管（广州天河）有无漏油。
• 4. 液压系统维护：检查液压油箱油位，不足时添加同型号液压油。检查齿轮油泵（皖液机械）、液压油缸（海德瑞沃）及电磁阀组（威森博乐）工作是否正常，液压系统溢流压力应保持在10-12MPa。定期更换液压油滤芯。
• 5. 箱体与电气系统检查：作业后清洗垃圾箱（不锈钢）内部，防止腐蚀。检查清水箱低水位报警系统是否正常。检查尾部电控操作系统及倒车语音报警系统功能。定期检查电控箱面板各仪表及开关是否灵敏可靠。
