CLW5040TXSBSL洗扫车1.5m³水箱, 1.8m³垃圾箱

CLW5040TXSBSL型东风途逸洗扫车

CLW5040TXSBSL型洗扫车采用东风EQ1045SJ16DC底盘，搭载全柴Q23-95E60发动机（70kW/95马力），总质量4495kg，轴距2800mm，配备1.5m³水箱和1.8m³不锈钢垃圾箱，具有路面清洗、清扫、喷雾除尘等功能，适用于市政道路保洁作业。

立即获取定制报价

01 / 核心技术参数

整车型号	CLW5040TXSBSL
产品名称	洗扫车
底盘型号	EQ1045SJ16DC
实际容积	1.5m³水箱, 1.8m³垃圾箱
整车长	5620 mm
整车宽	1750,1730 mm
整车高	2300,2200,2150,2080 mm
总质量	4495 kg
整备质量	3820,3620 kg
额定载质量	545,745 kg
公告轴距	2800,3000,3200,3400 mm
轮胎	185R15LT 8PR,6.00R15 10PR,6.00R15LT 10PR
轴荷	1650/2845 kg
接近角/离去角	21/5 °
前轮距	1369,1387 mm
后轮距	1242,1342,1458 mm
钢板弹簧片数	3/5
轴数	2 个
驾驶室准乘人数	2 人
最高车速	80,110 km/h

02 / 动力与传动系统

公告动力选型：共 2 款

序号	型号	排量	功率	生产企业
1	Q23-95E60	2300 ml	70 kW	安徽全柴动力股份有限公司
2	Q23A-110E60	2300 ml	80 kW	安徽全柴动力股份有限公司

公告状态标志

免征是燃油否环保是

其他动力与传动配置

底盘平台	EQ1045SJ16DC
能源类型	柴油
制动系统	有
轮胎规格	185R15LT 8PR,6.00R15 10PR,6.00R15LT 10PR

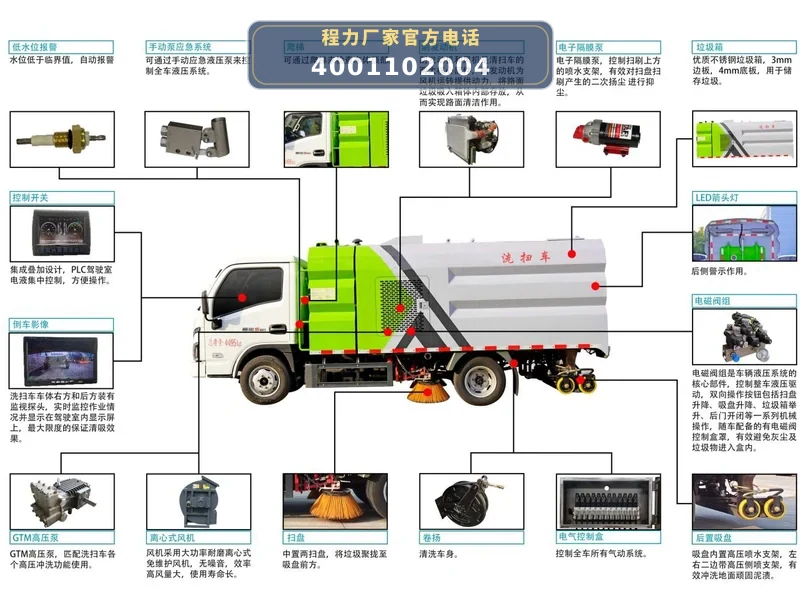

03 / 上装配置

1. 垃圾箱

垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。垃圾箱采用不锈钢制作，永不锈蚀。箱体上装：优质不锈钢垃圾箱，3mm边板，4mm底板，用于储存垃圾，底板整体折边无缝焊接，杜绝了泄漏风险。简洁美观、抗变形性能强、结构可靠性好，同时有效增加实际装填容积，超过同类产品，不易变形、耐磨损、耐腐蚀性强。

2. 副发动机及风机

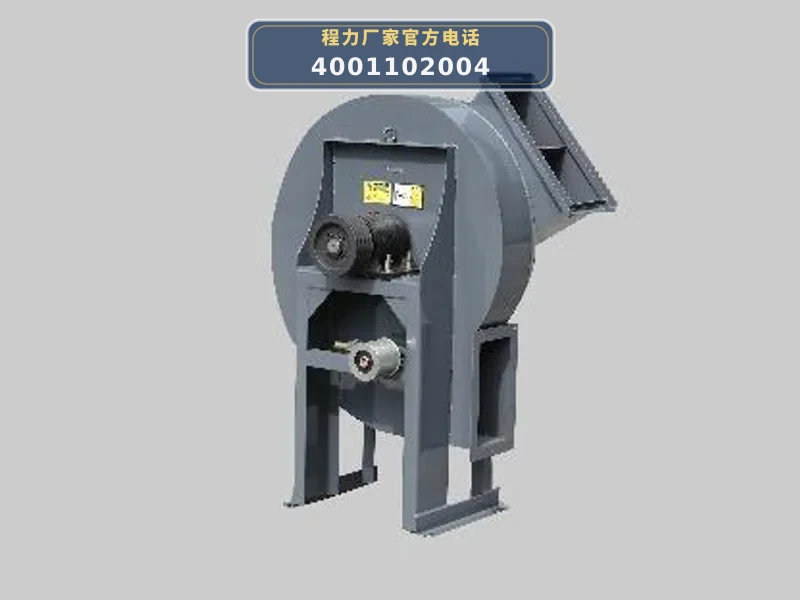

副发动机：副发动机为风机运转提供动力。副发动机（马力）57云内动力。风机：副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放，从而实现路面清洁作业。风机采用大功率耐磨离心式免维护风机，无噪音，效率高风量大，使用寿命长。

3. 高压水路系统

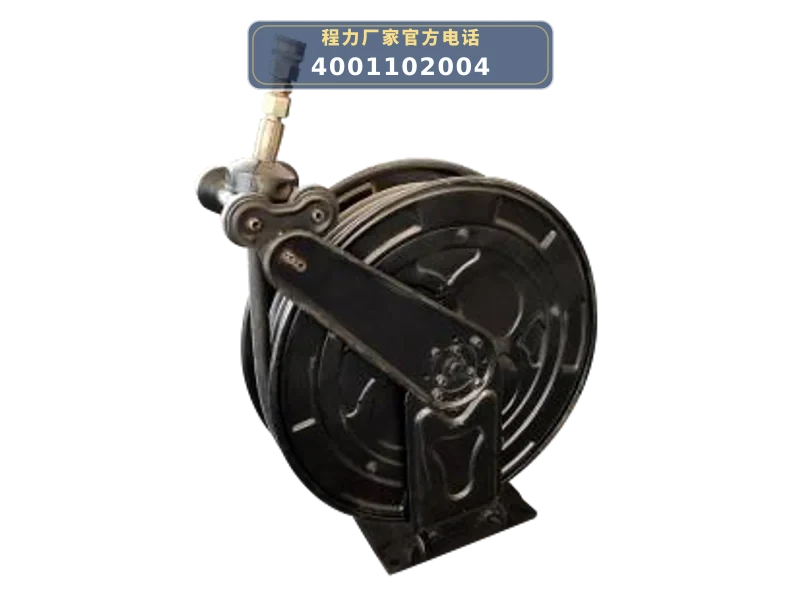

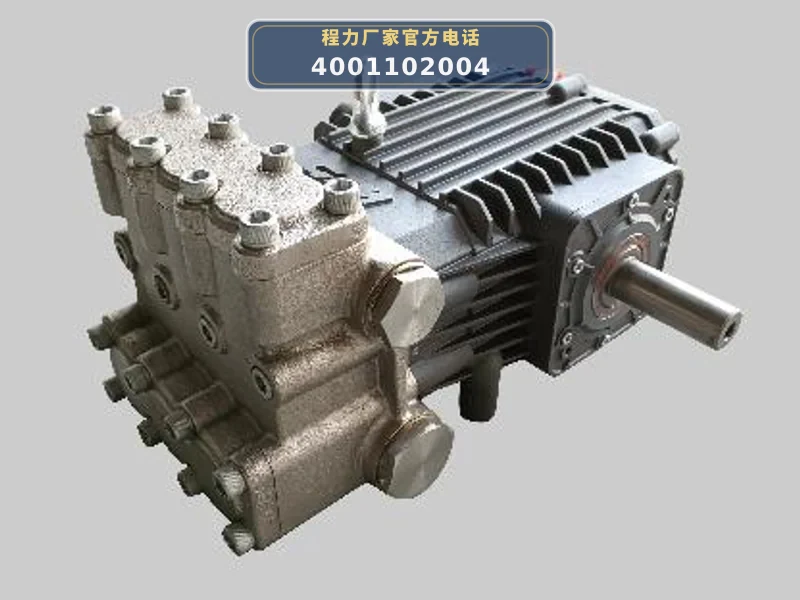

GTM高压泵：匹配洗扫车各个高压冲洗功能使用。卷盘：高压出水，可对马路死角、路面污渍、墙体广告进行高压冲洗。吸盘：吸盘内置高压喷水支架，左右二边带高压侧喷支架，有效冲洗地面顽固泥渍。电子隔膜泵：控制扫刷上方的喷水支架，有效对扫盘扫刷产生的二次扬尘进行抑尘。该产品还配备电动式隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电动泵由电控系统自动控制，无需人工操作。

4. 液压及控制系统

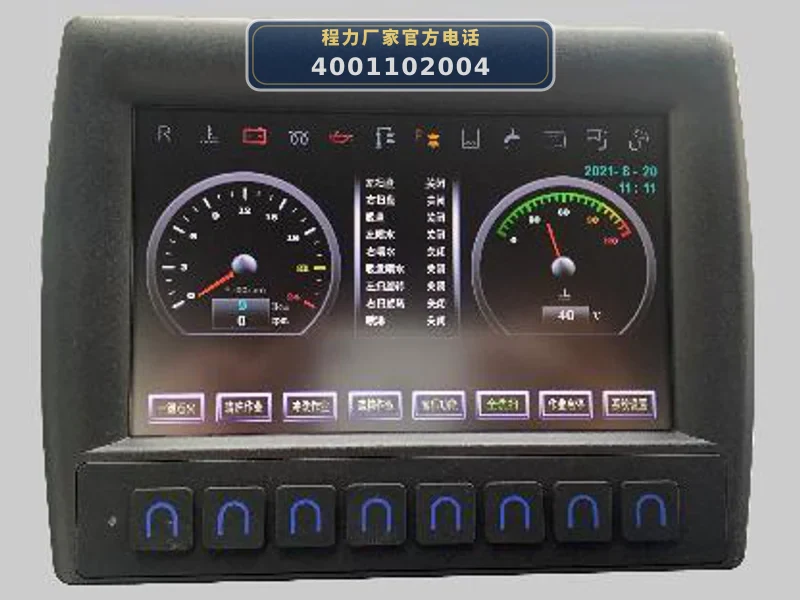

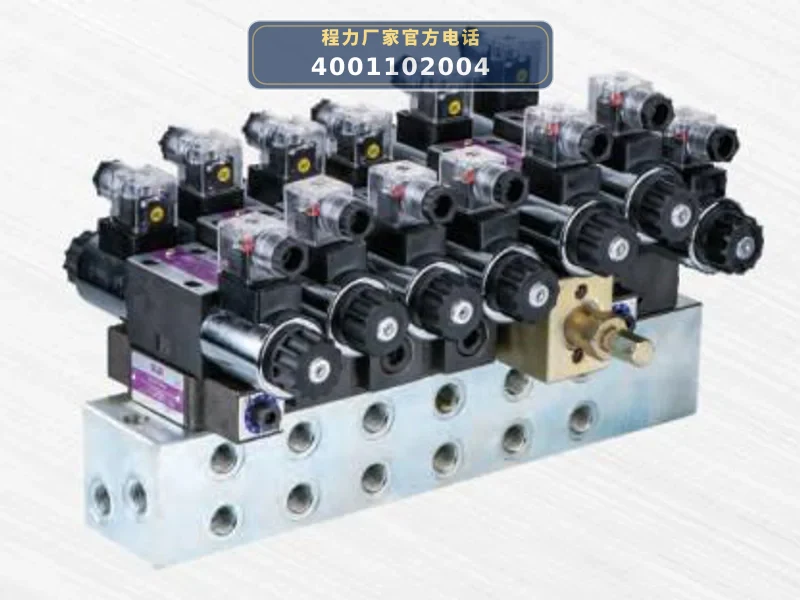

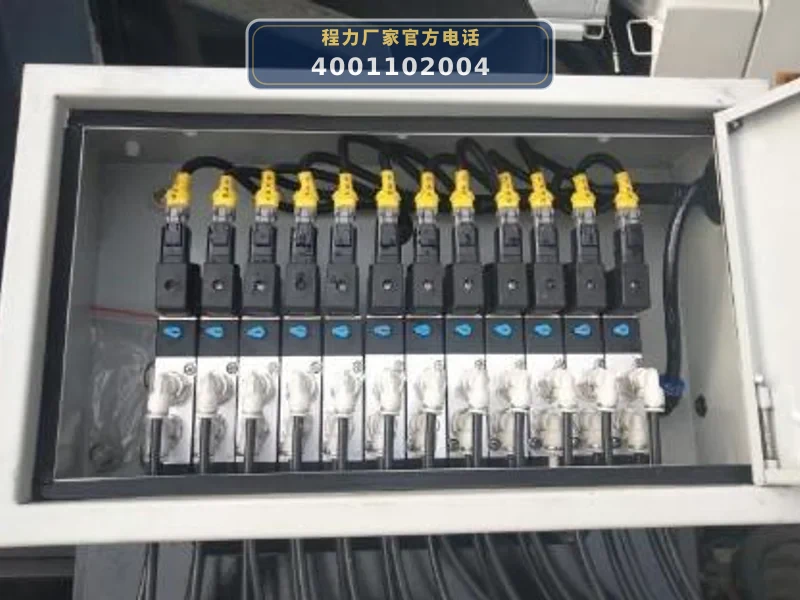

电磁阀：海普瑞斯电磁阀组是车辆液压系统的核心部件，控制整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀控制盒罩，有效避免灰尘及垃圾物进入盒内。控制盒：控制全车所有气动系统。控制开关：集成叠加设计，PLC驾驶室电液集中控制，方便操作。应急系统：可通过手动应急液压泵来控制全车液压系统。采用PLC编程、智能化控制系统，电、液、气集中控制，驾驶员可在驾驶室内完成各种动作的操作。

5. 作业装置

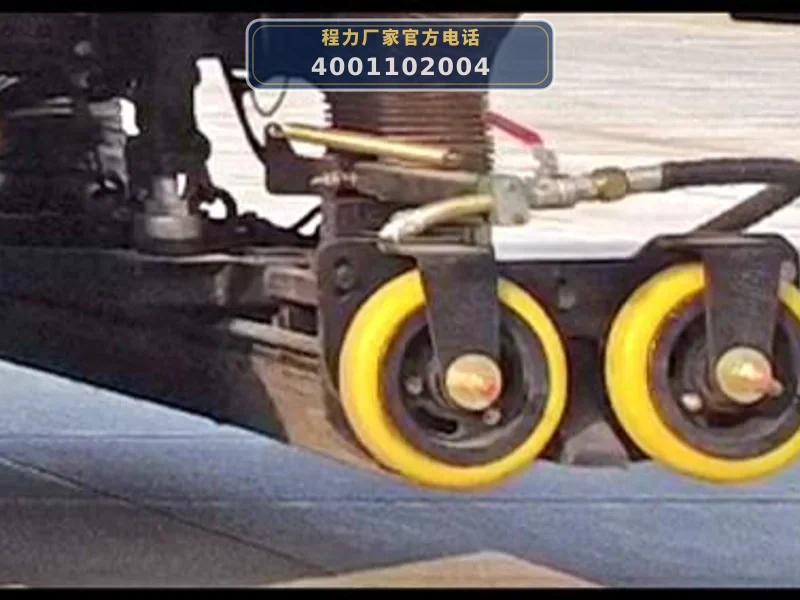

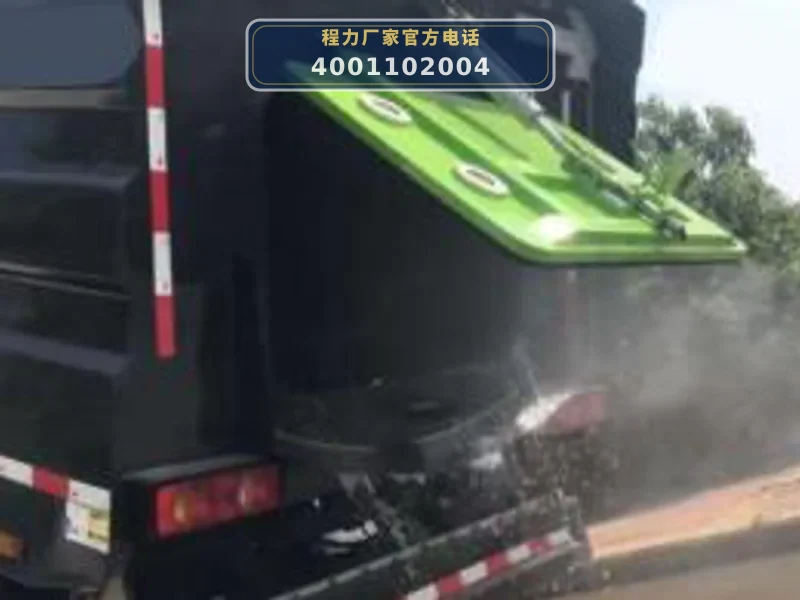

工作装置采用“中置两盘扫+后置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式，实现路面的洗扫及吸尘。左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢至吸盘处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。左右高压侧喷杆具有双向自动避障保护及复位功能。中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

6. 安全及辅助装置

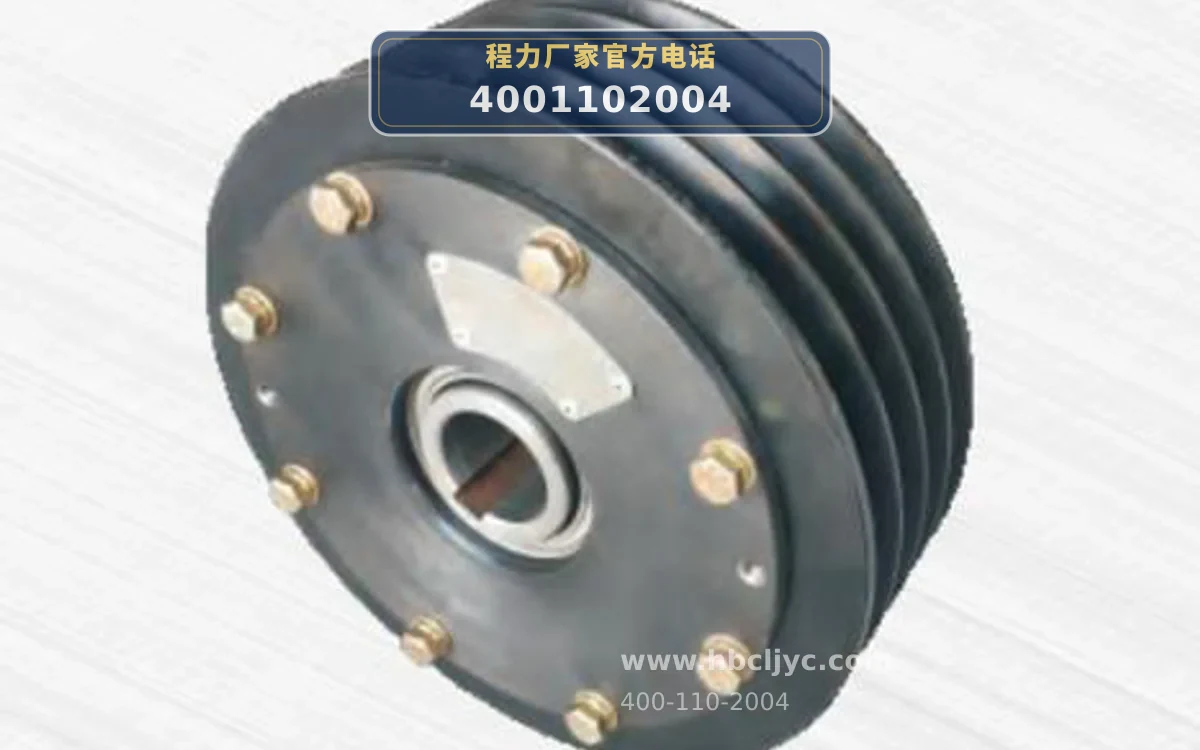

自动离合器：减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。影像系统：洗扫车车体右方和后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，最大限度的支持清吸效果。卸料：厢体采用倾翻卸料，带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料，冲洗附着在箱体内壁上的残留垃圾。

04 / 工信部公告

免征：是燃油：否环保：是

公告车型编号	CLW5040TXSBSL
公告产品名称	CLW5040TXSBSL型洗扫车
公告品牌	程力威牌
公告企业	程力专用汽车股份有限公司
公告批次	400
发布日期	20251106

1.该车用于清扫、清洗路面垃圾,主要装置为箱体及洗扫系统装置,仅选用2800mm轴距底盘改装;2.侧面防护装置材质为Q235A碳钢,采用连接方式为:螺栓连接+焊接连接,后部防护装置由专用装置代替,后部离地160mm;3.ABS型号/厂家:APG3550500A/浙江亚太机电股份有限公司,选装ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-12V-4S/4M;4.选装顶部摆臂清洗机构,选装限速装置,限速80km/h。选装外形。随底盘选装驾驶室。

05 / 工作原理

CLW5040TXSBSL型洗扫车以东风EQ1045SJ16DC底盘为动力平台，底盘发动机型号Q23-95E60（70kW/95马力），总质量4495kg，轴距2800mm。上装由副发动机（云内动力57马力）驱动风机和高压水泵，通过电、液、气集中控制系统（PLC编程）实现作业动作。

作业时，底盘发动机通过取力器驱动副发动机，副发动机带动风机和高压水泵。中置两盘扫（带电动隔膜泵降尘）将路面垃圾扫至车底，后置宽吸嘴配合内置高压主喷杆及左右高压侧喷杆，将污水和垃圾吸入垃圾箱（容积1.8m³，不锈钢材质）。清水箱（1.5m³）提供冲洗用水，污水通过排放装置可随时排放。左右侧喷杆V形布置，吸嘴内置主喷杆无间隙高压喷嘴，确保路面不留尘土和积水。

控制系统采用PLC编程，驾驶员在驾驶室内通过操作盒一键选择“洗扫模式”或“清扫模式”，实现清扫、高压冲洗、抽吸的组合作业。车辆右方和后方装有监视探头，实时监控作业情况。

06 / 适用作业场景

市政城区主干道路日常保洁：适用于城市主干道、高架桥路面的日常清扫和冲洗作业，最大清扫宽度2.2m，最大清扫能力20000㎡/h，清扫速度5-20km/h，保洁速度15-20km/h。
路缘和路缘石立面洗刷：左右高压侧喷杆具有双向自动避障保护及复位功能，可对路缘和路缘石立面进行高压冲洗，同时避免碰撞损坏。
喷雾除尘作业：扫盘上方设有喷水支架（由电子隔膜泵控制），作业时喷水降尘，减少二次扬尘，适用于干燥或扬尘较多的路面。
狭窄街道及小巷保洁：蓝牌车型（外形尺寸5620×1750×2300mm），C1驾照可驾驶，可灵活通行城市狭窄街道和背街小巷。

07 / 产品核心优势

1. 不锈钢垃圾箱，防腐耐用：垃圾箱采用优质不锈钢制作（3mm边板，4mm底板），底板整体折边无缝焊接，杜绝泄漏，抗变形、耐腐蚀，容积1.8m³。
2. 中置两盘扫+后置宽吸嘴，作业效率高：采用“中置两盘扫+后置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置，最大清扫宽度2.2m，最大清扫能力20000㎡/h，清扫速度5-20km/h。
3. 左右高压侧喷杆自动避障复位：左右高压侧喷杆具有双向自动避障保护及复位功能，减少损坏风险，提高作业安全性。
4. PLC智能化控制，一键操作：采用PLC编程、电液气集中控制，驾驶员在驾驶室内可通过操作盒一键选择作业模式，简单直观，减少误操作。
5. 蓝牌C1可开，通行灵活：整车外形尺寸小（5620×1750×2300mm），总质量4495kg，蓝牌C1驾照可驾驶，适合城市大街小巷作业。

08 / 操作与保养

1. 作业前检查：检查底盘发动机和副发动机机油、冷却液、燃油及尿素；确认气压达到安全行驶要求；检查风机、高压水泵、液压管路及电磁阀组是否正常；检查扫盘、吸嘴、侧喷杆等作业装置是否完好。
2. 副发动机操作注意事项：副发动机怠速为750～790r/min，最高转速2400r/min，出厂已调好，勿随意调节。副发动机与底盘发动机共用燃油箱，保养时同步检查燃油过滤器。

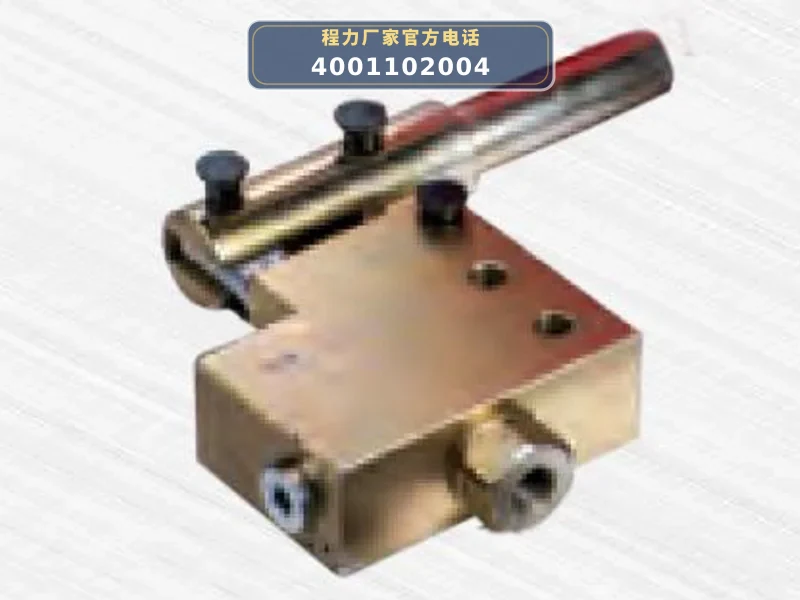

3. 液压系统应急操作：当液压系统故障导致垃圾箱不能正常举升时，可使用手动应急液压泵使大箱举升到合适角度，并支起安全撑杆后再进行检修。
4. 垃圾箱自洁与卸料：垃圾箱采用双油缸自卸卸料，箱内设有大流量高压喷嘴，可快速冲洗箱体内壁。卸料时注意周围安全，避免无关人员靠近。
5. 日常保养与故障处理：定期清洗车辆内部，按时保养发动机和上装部件；当车辆提示报警时，立即停止作业并排除故障；专业维修应交由厂家或认可修理点。
