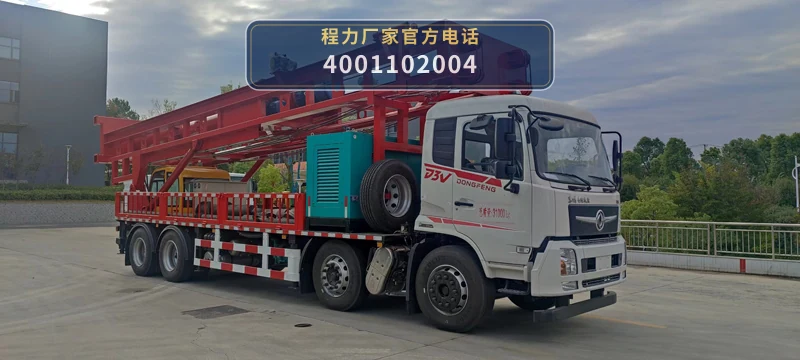

CLW5310TZJAYY型东风天锦钻机车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5310TZJAYY型钻机车以DFV1317GP6DJ底盘为动力平台，发动机（可选YCK08300-60、D6.7NS6B290、L9NS6B400等16款机型，功率覆盖199kW/270PS至294kW/399PS）通过取力器驱动上装钻机系统。底盘总质量31000kg，整备质量30870kg，四轴设计，轴距覆盖1995+2200+1350mm至2050+4600+1350mm共15种规格，为钻机作业提供稳定的承载平台。

作业时，底盘发动机动力经取力器传递至钻机液压系统，液压泵将机械能转换为液压能，通过控制阀组驱动液压马达和油缸，实现钻具的回转、进给和提升等动作。钻具在液压驱动下对作业面进行钻孔，钻渣通过钻杆中心通道或外部排渣装置排出孔外。

上装钻机系统的控制方式为液压先导控制或手动多路阀控制，操作人员通过操纵台控制各执行机构的动作顺序和速度。底盘行驶与上装作业通过取力器切换，确保作业时底盘驻车稳定，动力输出可靠。

06 / 适用作业场景

• 工程基础钻孔作业：CLW5310TZJAYY型钻机车总质量31000kg，整备质量30870kg，四轴底盘承载能力强，适合在建筑、桥梁等工程现场进行基础钻孔作业。多种轴距配置（1995+2200+1350mm至2050+4600+1350mm）可适应不同场地布置需求。
• 地质勘探钻孔：该车公告型号为CLW5310TZJAYY钻机车，车辆类型为钻机车，适用于地质勘探中的钻孔取样作业。可选装玉柴YCK08300-60（221kW/300PS）、康明斯L9NS6B400（294kW/399PS）等发动机，为钻机系统提供充足动力。
• 道路与市政工程钻孔：轴距1995+2700+1350mm等较短轴距配置机动性较好，适合道路护栏安装、市政管线施工等钻孔作业。底盘总质量31000kg，公告标记免征、环保，满足工程作业车辆的环保要求。
• 矿山与采石场钻孔：可选潍柴WP8.350E61（257kW/349PS）或玉柴YCK09L400-66（294kW/399PS）等大功率发动机，配合四轴底盘和多种轴距，适用于矿山、采石场等重载作业环境下的钻孔施工。

07 / 产品核心优势

• 1. 多发动机配置覆盖不同动力需求：CLW5310TZJAYY型钻机车可选16款发动机，包括玉柴YCK08300-60（221kW/300PS）、康明斯D6.7NS6B290（213kW/289PS）、潍柴WP8.350E61（257kW/349PS）等，功率覆盖199kW至294kW，用户可根据钻孔工艺和作业环境选择合适动力。
• 2. 15种轴距适应多样化场地：轴距覆盖1995+2200+1350mm至2050+4600+1350mm共15种规格，短轴距适合狭窄场地转场，长轴距提供更好的行驶稳定性和上装布置空间，满足不同工程场景的钻孔作业需求。
• 3. 四轴底盘承载稳定：底盘型号DFV1317GP6DJ，四轴设计，总质量31000kg，整备质量30870kg，为钻机系统提供稳定的承载平台，保障钻孔作业时的整机稳定性。
• 4. 公告标记免征与环保：公告库标记该车型免征状态为“是”，环保状态为“是”，燃油公告状态为“否”，符合工程作业车辆的相关政策要求。
• 5. 程力威牌公告车型：该车为程力专用汽车股份有限公司生产的程力威牌CLW5310TZJAYY钻机车，公告批次402，车辆类型为钻机车，产品信息可在工信部公告中查询。

08 / 操作与保养

• 1. 作业前检查钻机液压系统：作业前检查液压油箱油位、液压泵、控制阀组、液压管路及接头有无渗漏，确认取力器挂合正常，钻具回转和进给动作无异常。
• 2. 检查底盘与取力器连接：检查DFV1317GP6DJ底盘取力器与传动轴的连接螺栓紧固情况，确认取力器切换开关工作正常，作业时底盘驻车制动可靠。
• 3. 钻具与钻杆维护：定期检查钻头磨损情况，钻杆螺纹连接部位涂抹润滑脂，发现钻杆弯曲或裂纹及时更换，确保钻孔质量与作业安全。
• 4. 液压油与滤芯更换：按使用工况定期更换液压油和液压滤芯，保持液压系统清洁，防止杂质进入液压泵和马达造成磨损。
• 5. 发动机保养：按发动机型号（如YCK08300-60、L9NS6B400等）对应的保养手册要求，定期更换机油、机油滤清器、空气滤清器，检查冷却液液位。

09 / 产品常见 FAQ

10 / 图片资料与展示
