CL5040JGK6AJB型江铃28米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5040JGK6AJB型高空作业车以江西五十铃JXW1040CDJ2底盘为动力平台，搭载五十铃柴油发动机（最大功率93kW，国VI排放），通过机械取力器驱动液压油泵，为整车液压系统提供动力。底盘轴距3360mm，总质量4495kg，最高行驶速度100km/h。

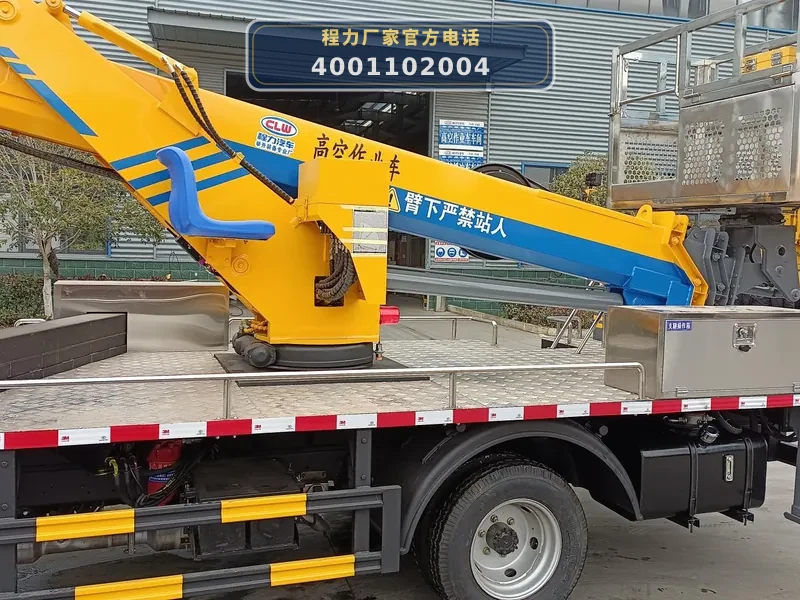

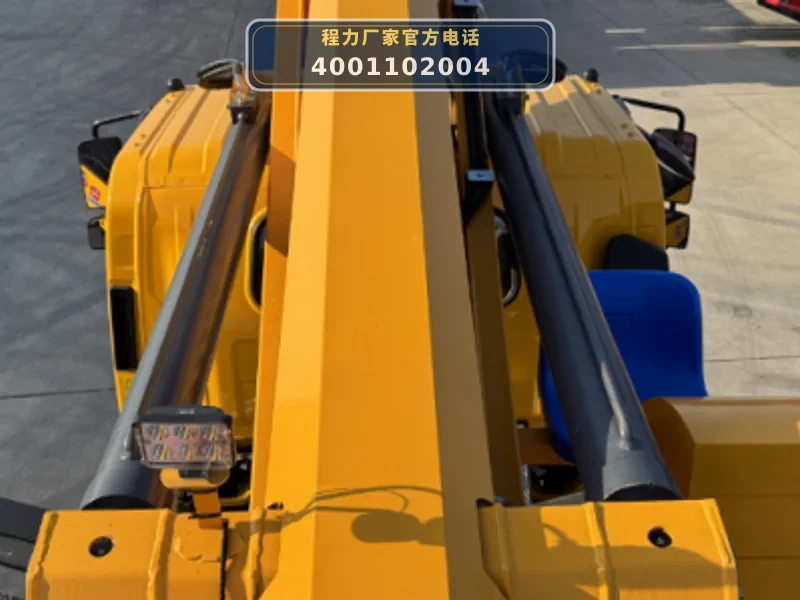

作业时，液压油泵输出的高压油液经负载敏感比例阀分配至各执行元件。支腿系统采用前V后V型双节液压支腿，可单独调节，横向跨距5600/5400mm，确保作业稳定性。臂架系统为七节十八边形工作臂，通过双变幅油缸和钢丝绳伸缩机构实现同步伸缩，最大作业高度28米，最大作业幅度14米。回转装置可实现360°连续回转。工作平台为高强度不锈钢材质（1600×700×1000mm），额定载荷200kg，配备静液自动调平系统，支持平台水平。

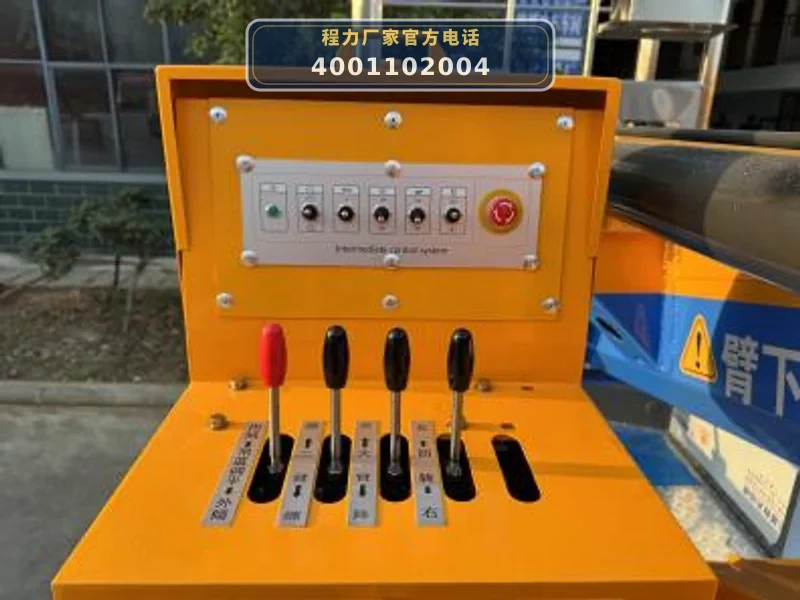

控制系统采用CAN总线，配有无线遥控器和下车5寸液晶显示屏，实时显示臂长、仰角、平台高度等参数。安全装置包括工作平台紧急停止装置、手动应急泵（主泵故障时可收回人员及整车）、选配软腿保护功能。整车电器线路简洁，支持平台操作、地面有线/无线操作三种模式。

06 / 适用作业场景

• 电力线路抢修与维护：适用于电力部门对架空线路、变压器、绝缘子等设备进行抢修、维护和更换，最大作业高度28米可覆盖多数配电线路，工作平台可载2-3人及工具。
• 通讯设施安装与检修：用于通讯基站天线、馈线、光缆等设备的安装、调试和日常检修，360°连续回转和14米最大作业幅度便于在有限空间内灵活定位。
• 路灯照明工程维护：适用于城市道路、广场、小区等场所路灯的安装、更换灯泡、维修线路等作业，整车高度不超过3米（公告高度范围2680-3350mm），可进出限高区域。
• 园林绿化修剪与养护：用于高大树木的修剪、树枝清理、景观维护等，工作平台额定载荷200kg可携带油锯等工具，支腿跨距大适应不平整地面。
• 石化与工业设施高空作业：适用于石化厂区管道、储罐、钢结构等高空设备的检查、维修和防腐作业，选配220V市电接口可为电动工具供电。

07 / 产品核心优势

• 蓝牌C照，通过性好：整车外形尺寸5998×2090×3000mm，总质量4495kg，符合蓝牌标准，C1驾照可驾驶；整车高度可低至2680mm，适合进出地下车库、限高桥梁等狭小空间。

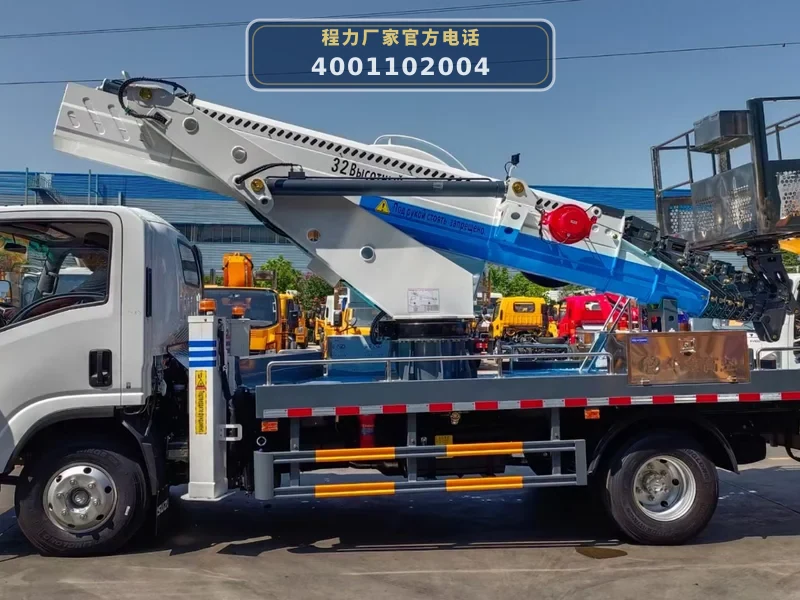

• 七节十八边形工作臂，作业范围大：采用七节十八边形工作臂同步伸缩，最大作业高度28米，最大作业幅度14米，最大作业高度时幅度5米，覆盖更广作业区域。

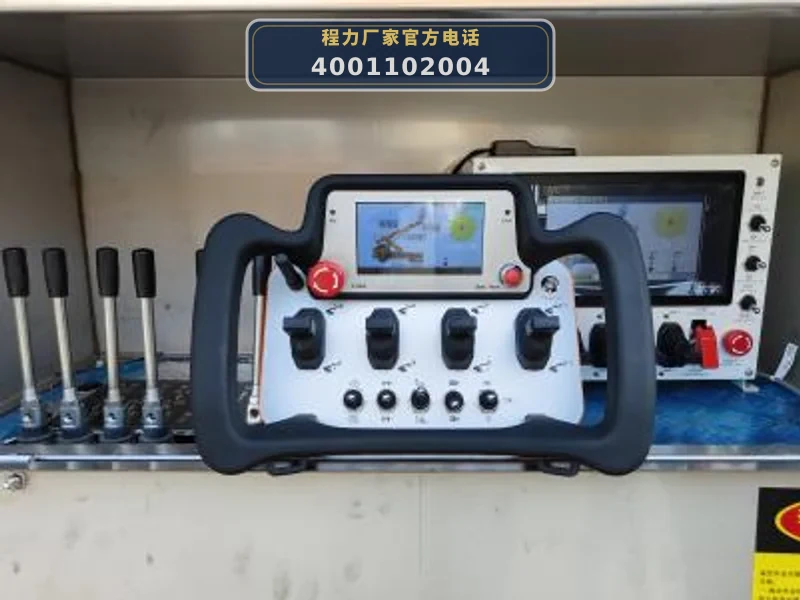

• CAN总线控制+无线遥控，操作安全便捷：配备CAN总线控制系统和无线遥控器，实现无级调速；下车5寸液晶屏实时显示臂长、仰角、平台高度等参数，自动限幅报警，提升作业安全性。

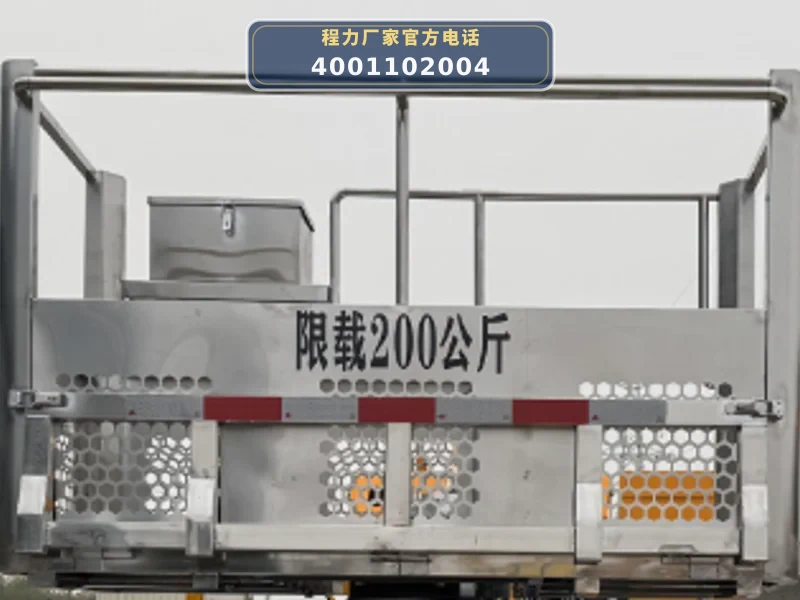

• 高强度不锈钢工作平台，承载能力强：工作平台采用高强度不锈钢材质（1600×700×1000mm），额定载荷200kg，最多可载3人，耐腐蚀易清洁，延长使用寿命。
• 多重安全保护，应急保障完善：标配手动应急泵，主泵故障时可安全收回人员及整车；选配软腿保护功能，支腿支地不实时限制危险方向工作；工作平台设有紧急停止装置。

08 / 操作与保养

• 作业前检查支腿系统：检查前V后V型双节液压支腿是否完好，液压管路有无渗漏，支腿伸缩是否顺畅；确认支腿跨距5600/5400mm完全展开，支腿盘着地坚实，坡度不超过5°。

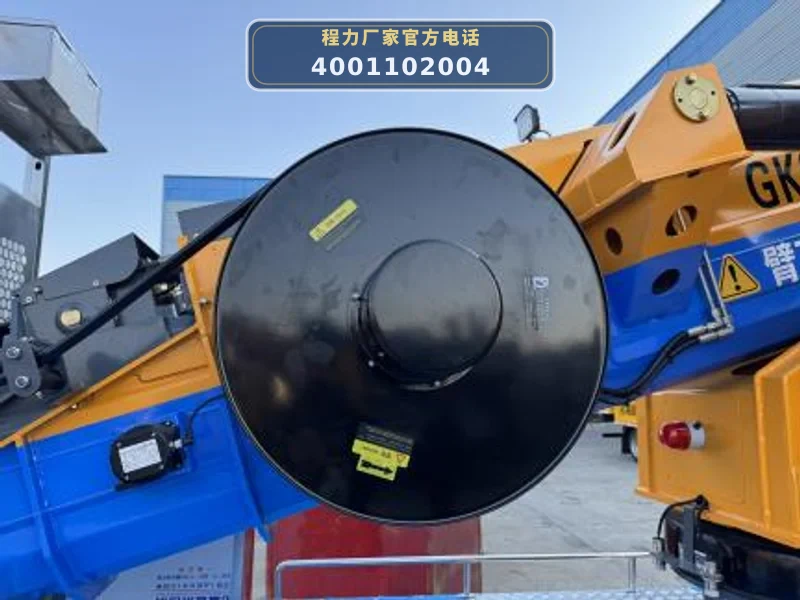

• 检查臂架与钢丝绳：检查七节十八边形工作臂外观有无变形、裂纹，伸缩是否同步；检查双钢丝绳伸缩机构预紧力是否合适，钢丝绳有无断丝、磨损，滑轮转动是否灵活。

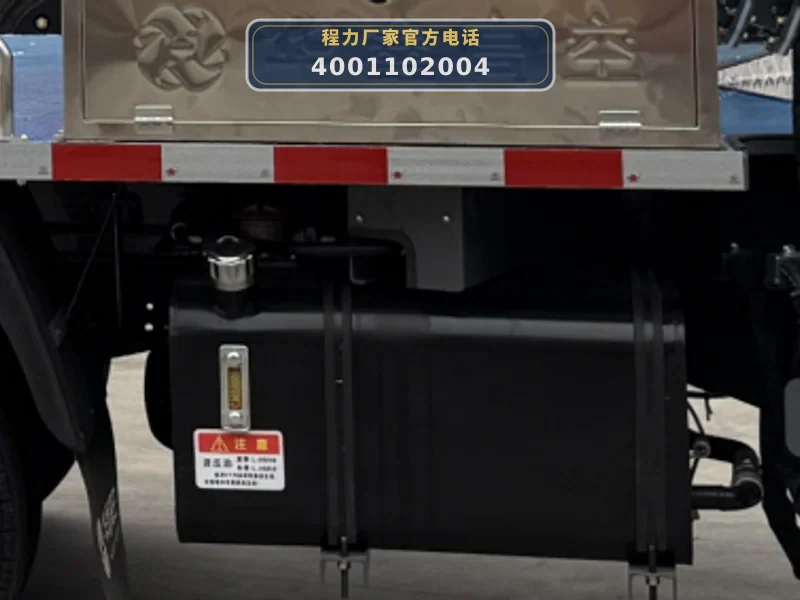

• 液压系统维护：定期检查液压油箱油位，使用规定牌号液压油；检查高压管路过滤器，按需更换滤芯；检查平衡阀、比例阀工作是否正常，有无异响或泄漏。
• 电气与控制系统检查：检查CAN总线控制器、无线遥控器电池电量及信号连接；测试下车显示屏各项参数显示是否准确；检查工作平台紧急停止装置功能是否正常。

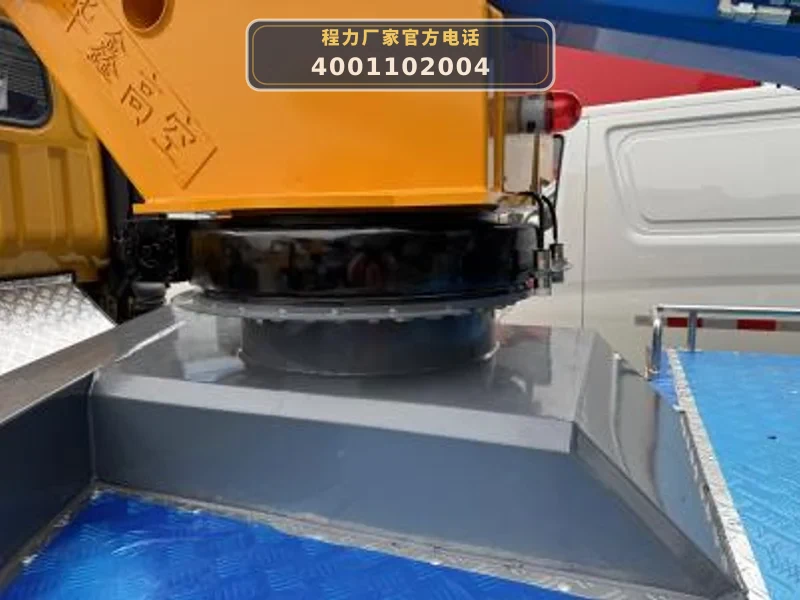

• 回转装置与取力器保养：检查21寸涡轮回转装置运转是否平稳，回转支撑螺栓扭矩是否达标；检查取力器接合/分离是否顺畅，行驶时确保取力器处于关闭状态。
• 定期紧固与润滑：定期检查并拧紧大臂钢丝绳螺丝接口、回转支撑连接螺母、骑马螺栓等关键紧固件；按保养手册对各铰点、滑轮、支腿转轴进行润滑。
