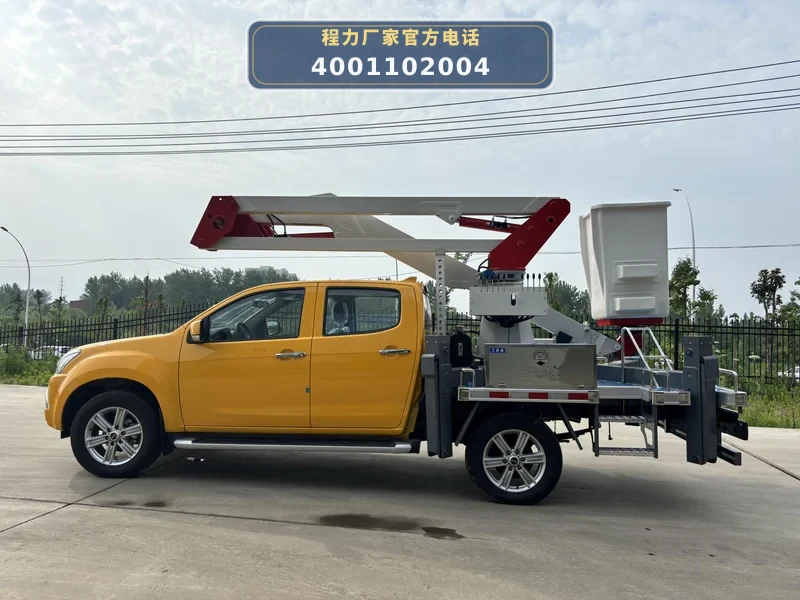

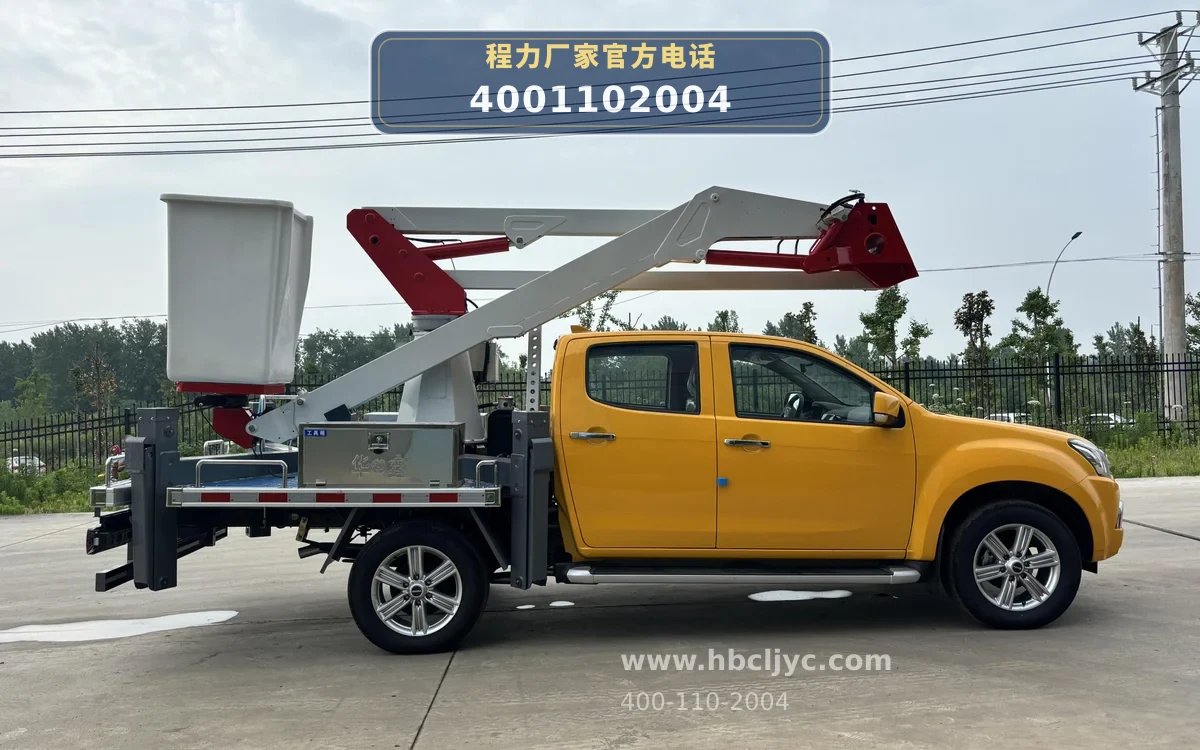

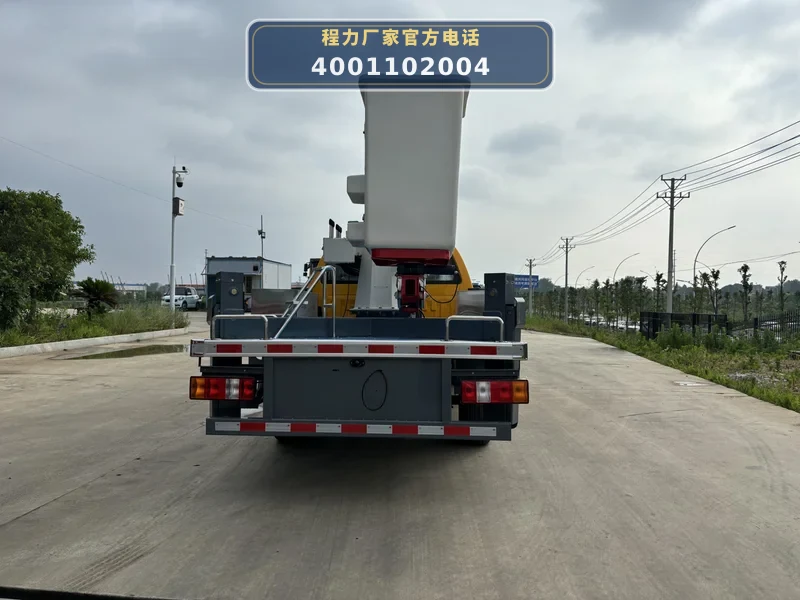

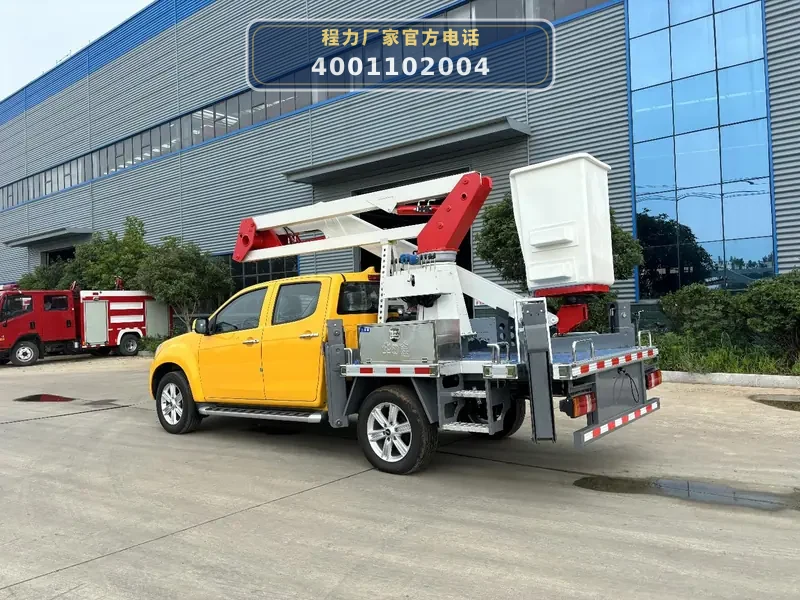

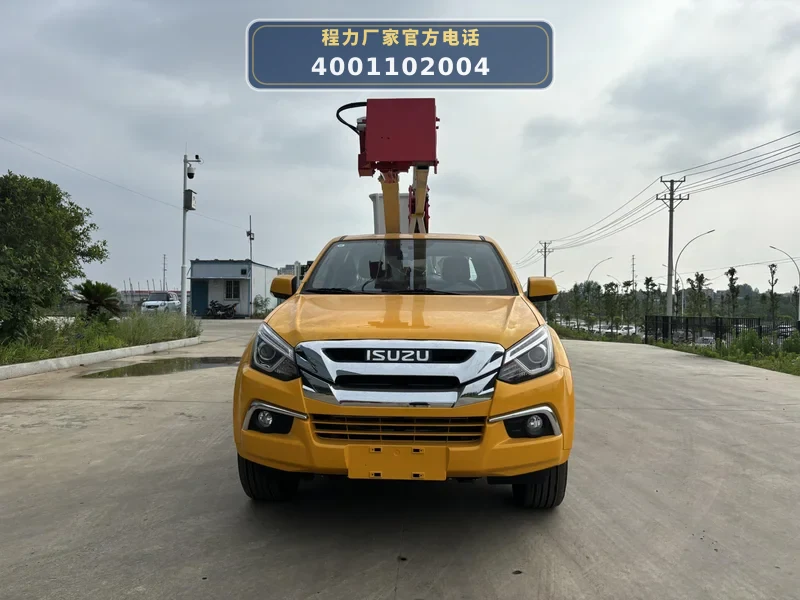

CL5030JGK6ADS型江铃13.5米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5030JGK6ADS型高空作业车以江西五十铃JXW1030CSGP底盘为动力平台，发动机JE4D25Q6A（110KW）通过取力器驱动液压系统。整车总质量3495kg，轴距3380mm，上装由臂架、液压系统、支腿、工作平台、回转装置、调平系统等模块构成。

作业时，车辆首先通过前后V型支腿（4条伸缩支腿，单独可调）支撑地面，确保整车稳定。操作人员通过CAN总线电控系统（配备无线遥控器）控制电液比例阀，实现无级调速。液压系统驱动混合臂（大臂为混合臂结构）进行升降和回转，回转装置可实现360度连续回转。工作平台采用玻璃钢吊篮（尺寸600×600×1000mm），平台载荷120kg，通过静液自动调平系统保持平台水平。

作业臂和升降平台协同动作，将人员及工具送至最大作业高度13.5米处，完成电力、通讯、路灯等高空抢修作业。作业完成后，臂架收回，支腿复位，车辆恢复行驶状态。

06 / 适用作业场景

• 电力线路抢修：适用于10kV及以下配电线路的带电或断电抢修，如更换绝缘子、修复断线、安装金具等。最大作业高度13.5米，平台载荷120kg，可搭载一名作业人员和工具。
• 通讯设备维护：用于通讯基站天线、馈线、光缆的安装与维护。混合臂结构可灵活跨越障碍，360度回转便于对准作业点。
• 路灯维修与安装：适用于城市道路、小区、园区路灯的检修、更换灯泡、清理灯罩等。整车尺寸5998×2000×3000mm，通过性好，可进入狭窄街道。
• 交通设施维护：用于交通信号灯、监控摄像头、标志牌的安装与维修。工作平台可回转，作业效率高。

07 / 产品核心优势

• 1. 混合臂结构，作业灵活：采用混合臂（折叠+伸缩组合），相比纯折叠臂或纯伸缩臂，兼具大作业高度和灵活跨越障碍能力，最大作业高度13.5米，回转角度360度连续。
• 2. 电液比例控制，无级调速：配备CAN总线电控系统和电液比例阀，操作平稳，可实现无级调速，提高作业精准性和安全性。同时配备无线遥控器，操作更便捷。
• 3. 前后V型支腿，稳定性强：前V后V型支腿，4条伸缩支腿单独可调，适应不平整地面，整车稳定性好，确保高空作业安全。
• 4. 静液自动调平，平台水平：工作平台采用静液自动调平系统，无论臂架如何运动，平台始终保持水平，保障人员安全。
• 5. 蓝牌C照可驾驶，市区通行便利：整车总质量3495kg，符合蓝牌标准，C1驾照可驾驶，市区通行限制少，适合市政、电力、通讯等城区作业。

08 / 操作与保养

• 1. 支腿操作与检查：作业前，将车辆停放在平坦坚实地面，操作支腿控制阀，依次展开前后V型支腿，确保支腿完全接触地面且车辆水平。检查支腿液压管路有无渗漏，支腿伸缩是否顺畅。
• 2. 臂架与回转装置保养：定期检查臂架各铰点、销轴润滑情况，加注润滑脂。检查回转支承螺栓紧固力矩，回转齿轮齿面有无磨损。臂架伸缩部位保持清洁，防止异物卡滞。
• 3. 液压系统维护：检查液压油箱油位，不足时添加同牌号液压油。定期更换液压油滤芯，清洗油箱呼吸器。检查电液比例阀、平衡阀、液压管路接头有无渗漏，发现异常及时处理。
• 4. 电控系统与遥控器：检查CAN总线控制器、遥控器电池电量，确保信号正常。保持电控箱干燥清洁，防止进水短路。遥控器不使用时取出电池，妥善保管。
• 5. 工作平台与调平系统：检查玻璃钢工作平台有无裂纹、变形，平台门锁是否可靠。静液调平系统需定期检查油管连接，确保调平阀动作灵敏。平台载荷严禁超过120kg。

09 / 采购常见 FAQ

10 / 图片资料与展示
