CL5045JGKAJB型福田时代高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5045JGKAJB型高空作业车以福田领航BJ1045V9JBA-33底盘为动力平台，发动机采用全柴Q25A-150E60（110kW），通过机械取力系统将底盘动力传递给液压油泵，驱动整车液压系统。总质量4495kg，轴距2800mm，满足蓝牌C照驾驶要求。

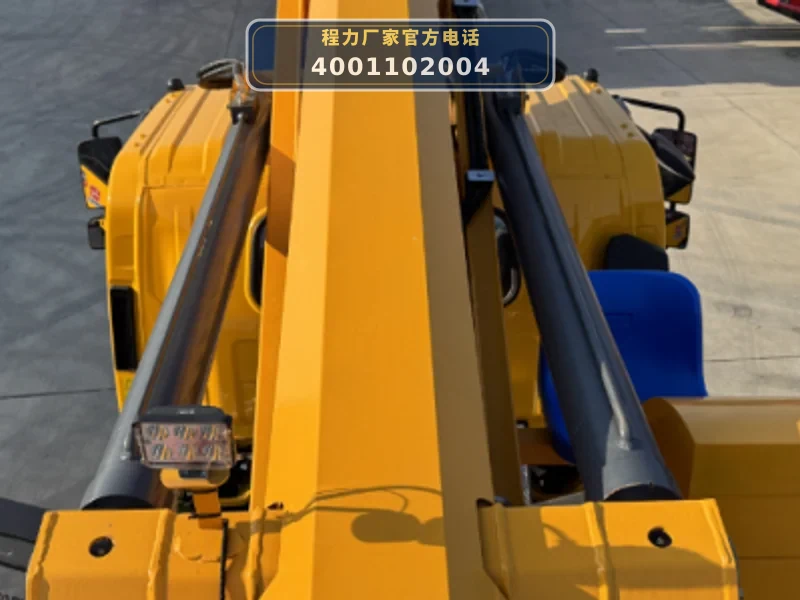

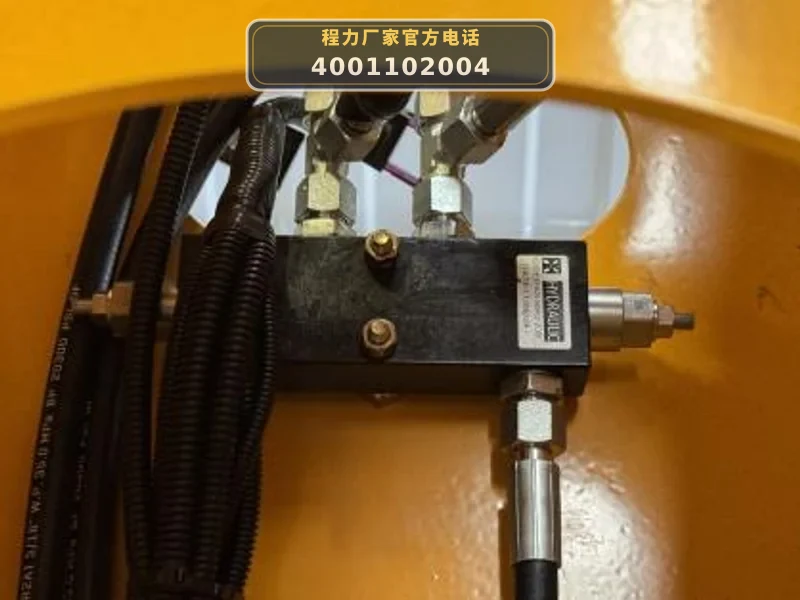

作业时，先操作支腿系统（前后H型，单独可调）将车辆稳定支撑，支腿跨距4000/3500mm。随后通过CAN总线控制系统或无线遥控器控制臂架系统：3节伸缩臂加1节副臂，静液自动调平，工作平台（高强度不锈钢，尺寸1260×740×1000mm）可360°连续回转。平台额定载荷200kg，最大作业高度20m，最大作业幅度11m。液压系统采用电液比例阀组、负载敏感比例阀和平衡阀，实现无级调速和平稳动作。下车配有5寸液晶显示屏，实时显示臂长、仰角、平台高度等参数。

作业完成后，通过手动应急操作或电控系统将臂架收回，支腿收回，车辆恢复行驶状态。整车电器采用CAN总线控制系统，线路整齐，操作安全可靠。

06 / 适用作业场景

• 电力线路抢修与维护：适用于10kV及以下配电线路的带电作业、故障抢修、绝缘子更换、导线修补等，最大作业高度20m，工作平台可载3人，满足双人协同作业需求。
• 路灯安装与维修：城市道路、小区、广场等场所的路灯安装、更换灯泡、检修线路，整车总质量4495kg，蓝牌C照，通过性好，可在狭小街道灵活作业。
• 通信基站维护：通信铁塔、天线、馈线的安装与维护，工作平台360°回转，可精准定位作业点，降低高空作业难度。
• 园林树木修剪：行道树、景观树的高枝修剪，最大作业幅度11m，可跨越障碍物（低空跨障碍高度2.7m），适应复杂园林环境。
• 厂房与建筑物外墙作业：厂房顶棚维修、外墙清洗、广告牌安装等，支腿跨距4000/3500mm，稳定性好，可在有限空间内展开作业。

07 / 产品核心优势

• 蓝牌C照，城区通行便利：整车总质量4495kg，外形尺寸5998×2090×3150mm，符合蓝牌标准，C照即可驾驶，不受城区限行限制，通过性好。
• 最大作业高度20米，作业范围广：3节伸缩臂加1节副臂，最大作业高度20m，最大作业幅度11m，工作平台可360°连续回转，覆盖多种高空作业场景。
• CAN总线控制，操作精准安全：采用CAN总线控制系统，配合无线遥控器实现无级调速；下车5寸液晶显示屏实时显示臂长、仰角、高度等参数，自动限幅报警，安全性能卓越。

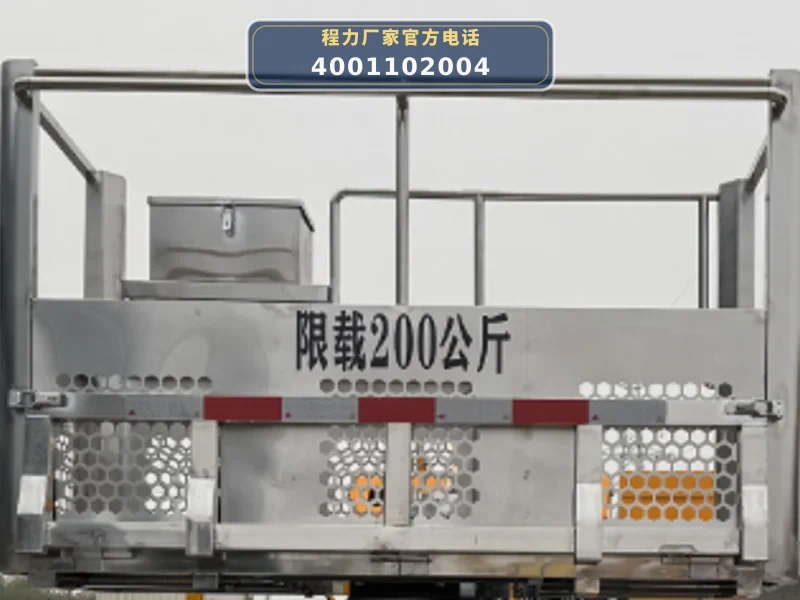

• 高强度不锈钢工作平台，耐用载荷大：工作平台采用高强度不锈钢材质（1260×740×1000mm），额定载荷200kg，最多可载3人，耐腐蚀、易清洁，使用寿命长。
• H型支腿+静液调平，稳定性强：前后H型支腿，单独可调，跨距4000/3500mm；静液自动调平系统，确保作业时平台水平，提升高空作业安全性和舒适性。

08 / 操作与保养

• 作业前检查：检查液压油位、取力器是否正常分离，支腿液压管路无泄漏，工作平台及臂架无裂纹变形，确认CAN总线显示屏及无线遥控器电量充足。
• 支腿操作：将车辆停放在平坦坚实路面（坡度≤5°），依次展开前后H型支腿，确保支腿完全着地并调平车身，严禁作业过程中调整支腿。

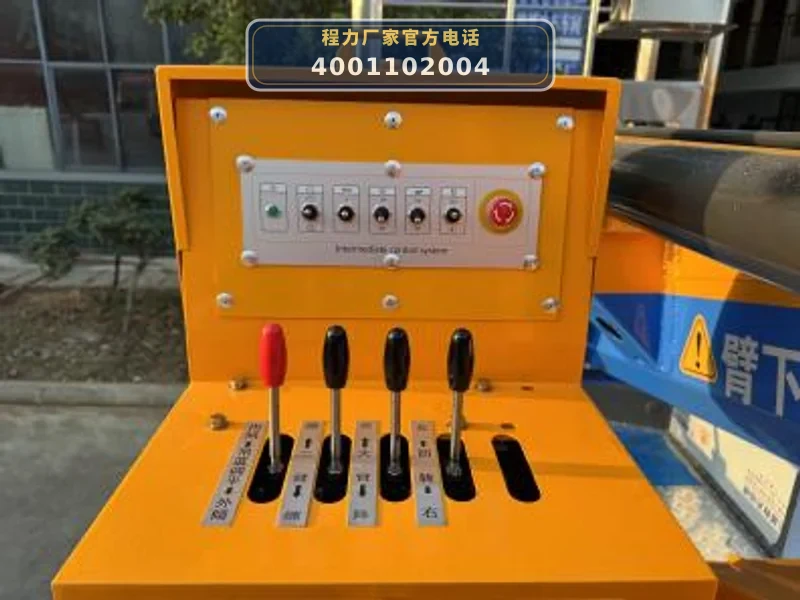

• 臂架与平台操作：通过电控操作或无线遥控器控制臂架伸缩、变幅、回转，动作应平稳缓慢；工作平台载荷不得超过200kg，严禁超限幅作业。
• 应急操作：若主泵或发动机故障，使用手动应急泵将工作人员安全降至地面，并收回臂架至行车状态。

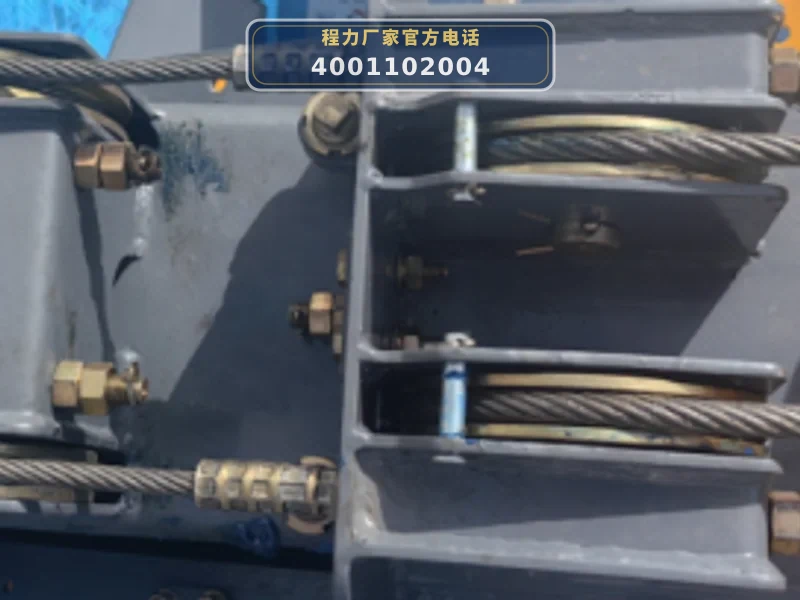

• 定期保养：每工作100小时检查钢丝绳螺丝接口、回转支撑螺母、骑马螺栓是否松动；每500小时更换液压油滤芯，检查平衡阀、比例阀密封性。
• 安全注意事项：行驶时关闭取力器；风速超过5级停止作业；严禁高压带电作业；工作臂下严禁站人；作业时发动机怠速，操作人员不得离开操纵台。
