CLW5140JQJCDP工程作业车系列

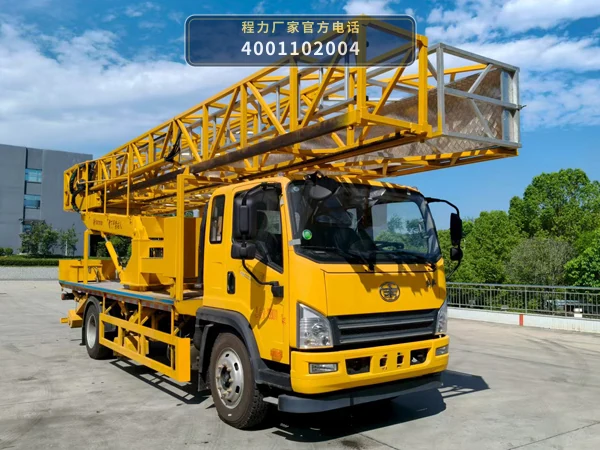

CLW5140JQJCDP型程力威牌桥梁检测车

程力威牌CLW5140JQJCDP桥梁检测车，采用CA1140P40K42L5BE6A85底盘，外形尺寸9510x2400x3500mm，总质量13800kg。

01 / 核心技术参数

整车型号	CLW5140JQJCDP
产品名称	程力威牌CLW5140JQJCDP桥梁检测车
底盘型号	CA1140P40K42L5BE6A85
整车长	9510 mm
整车宽	2400 mm
整车高	3500 mm
总质量	13800 kg
整备质量	13605 kg
公告轴距	4700 mm

02 / 动力与传动系统

公告动力选型：共 6 款

序号	型号	排量	功率	生产企业
1	D40TCIF1	4052ml	135kW/183PS	昆明云内动力股份有限公司
2	WP4.1NQ190E61	4088ml	140kW/190PS	潍柴动力股份有限公司
3	CA4DH1-18E6	3800ml	132kW/179PS	中国第一汽车集团有限公司
4	D43TCIF1	4296ml	151kW/205PS	昆明云内动力股份有限公司
5	B4.0NS6B185	4000ml	136kW/184PS	安徽康明斯动力有限公司
6	D43TCIF11	4296ml	151kW/205PS	昆明云内动力股份有限公司

其他动力与传动配置

底盘平台	CA1140P40K42L5BE6A85

03 / 上装配置

1. 桥梁检测作业装置

公告名称显示为桥梁检测车，但桥梁检测作业装置的具体配置参数（如臂架形式、作业幅度、检测平台尺寸等）。

2. 底盘及行驶系统

底盘型号：CA1140P40K42L5BE6A85；燃料：否（原文如此，可能为信息缺失或误填）。

04 / 工信部公告

免征：是燃油：否

公告车型编号	CLW5140JQJCDP
公告产品名称	程力威牌CLW5140JQJCDP桥梁检测车
公告品牌	程力威牌
公告企业	程力专用汽车股份有限公司
公告批次	402

05 / 工作原理

程力威牌CLW5140JQJCDP桥梁检测车以CA1140P40K42L5BE6A85二类底盘为动力平台，总质量13800kg，轴距4700mm，外形尺寸9510×2400×3500mm。发动机可匹配D40TCIF1（135kW/183PS）、WP4.1NQ190E61（140kW/190PS）、CA4DH1-18E6（132kW/179PS）、D43TCIF1（151kW/205PS）、B4.0NS6B185（136kW/184PS）、D43TCIF11（151kW/205PS）等多款国六柴油机，通过取力器将底盘动力输出至上装桥梁检测作业装置，为检测平台举升、变幅和回转等动作提供液压动力。

上装由桥梁检测作业装置和底盘及行驶系统构成。作业时，车辆停稳并完成支腿或稳定支撑后，操作人员通过液压控制系统驱动桥梁检测作业装置的臂架变幅、伸缩与回转，将检测平台送至桥梁底部或侧面待检部位，检测人员在平台上对桥梁梁体、支座、墩台及桥底结构进行近距离观察与检测。

作业结束后，按顺序收回检测平台与臂架，将各动作机构复位并锁定，收起支撑装置，车辆恢复行驶状态，由CA1140P40K42L5BE6A85底盘承载转场至下一检测工位。

06 / 适用作业场景

公路桥梁底部结构检测：适用于公路桥梁梁体、支座、墩台及桥底结构的近距离检查。CLW5140JQJCDP桥梁检测车通过桥梁检测作业装置将检测平台送至桥下作业位置，检测人员可在平台上完成外观检查与病害观察，减少搭设脚手架或使用桥检梯的辅助工作量。
市政桥梁日常巡检与养护：用于城市道路、市政桥梁的日常巡检和养护前检查。车辆总质量13800kg，轴距4700mm，外形尺寸9510×2400×3500mm，可依托CA1140P40K42L5BE6A85底盘在城市道路条件下转场，对多座桥梁依次开展检测作业。
桥梁定期检测与专项检查：适用于桥梁定期检测、专项检测等需要近距离观察桥底结构的作业场景。上装桥梁检测作业装置可完成平台举升、变幅与回转动作，配合检测人员对梁底裂缝、支座变形、墩台外观等进行逐项查看记录。
桥梁养护施工前勘察：在桥梁维修加固施工前，可利用该车对桥底待施工部位进行勘察，确认作业面条件。车辆可匹配云内、潍柴、一汽、康明斯等多款国六柴油发动机，动力配置可按使用需求和当地供应条件选择。

07 / 产品核心优势

1. 解放CA1140底盘平台，总质量13800kg：采用CA1140P40K42L5BE6A85二类底盘，总质量13800kg，轴距4700mm，整车外形尺寸9510×2400×3500mm，底盘承载与行驶系统为桥梁检测作业装置提供稳定的安装与转场平台。
2. 多款国六柴油发动机可选：公告可匹配D40TCIF1（135kW/183PS）、WP4.1NQ190E61（140kW/190PS）、CA4DH1-18E6（132kW/179PS）、D43TCIF1（151kW/205PS）、B4.0NS6B185（136kW/184PS）、D43TCIF11（151kW/205PS），功率覆盖132kW至151kW，可按使用工况和当地供应条件选择。
3. 上装为桥梁检测作业装置：上装由桥梁检测作业装置和底盘及行驶系统构成，通过液压控制实现检测平台的举升、变幅与回转动作，将检测人员送至桥梁底部或侧面待检部位，开展近距离检测作业。
4. 公告库标记免征：该车型在公告库中免征状态标记为“是”，燃油公告状态标记为“否”，车辆类型为桥梁检测车，可依据公告信息办理相关手续。
5. 整车尺寸适配桥梁检测转场需求：外形尺寸9510×2400×3500mm，轴距4700mm，二轴结构，可在公路和城市道路条件下转场，满足多座桥梁依次检测的移动作业需求。

08 / 操作与保养

1. 作业前检查桥梁检测作业装置：作业前检查桥梁检测作业装置的臂架、伸缩机构、回转机构及检测平台连接部位，确认结构件无变形、焊缝无开裂、连接螺栓无松动；检查液压油缸、油管及接头有无渗漏，液压油位是否在正常范围。
2. 检查底盘及行驶系统：检查CA1140P40K42L5BE6A85底盘的发动机机油、冷却液、制动系统、转向系统及轮胎气压，确认取力器结合与分离正常，底盘各仪表指示无异常后方可起步转场。
3. 作业中关注液压系统与支腿状态：作业时保持底盘停放稳定，按操作规程展开支撑装置并确认支撑可靠；操作臂架变幅、伸缩和回转时注意观察液压系统压力与动作平稳性，避免超范围动作，检测平台载荷不得超过规定值。
4. 定期检查液压油与滤芯：按使用情况定期检查液压油清洁度，按周期更换液压油滤芯；检查各液压阀、油管及密封件有无老化渗漏，发现问题及时处理，保持液压系统工作正常。
5. 作业后复位与收车检查：作业结束后按顺序收回检测平台与臂架，将各动作机构复位并锁定，收起支撑装置；检查作业装置各部位有无异常，清理检测平台杂物，确认车辆恢复行驶状态后方可转场。
6. 长期停放与转场维护：长期停放时对桥梁检测作业装置的金属结构件和液压油缸活塞杆采取防锈保护；转场前确认臂架和平台锁定可靠，行驶中按底盘使用要求控制车速，避免急转弯和急制动。

09 / 产品常见 FAQ

Q：CLW5140JQJCDP桥梁检测车的公告型号和产品名称是什么？

A：公告型号为CLW5140JQJCDP，产品名称为程力威牌CLW5140JQJCDP桥梁检测车，车辆类型为桥梁检测车，生产企业为程力专用汽车股份有限公司，公告批次为402批。

Q：CLW5140JQJCDP桥梁检测车总质量和外形尺寸是多少？

A：公告总质量为13800kg，外形尺寸为9510×2400×3500mm，轴距4700mm，二轴结构，整备质量为13605kg。

Q：CLW5140JQJCDP桥梁检测车用的是什么底盘？

A：采用CA1140P40K42L5BE6A85二类底盘，整车以该底盘为动力平台，上装搭载桥梁检测作业装置。

Q：CLW5140JQJCDP桥梁检测车可以配哪些发动机？

A：公告可匹配D40TCIF1（135kW/183PS，4052ml）、WP4.1NQ190E61（140kW/190PS，4088ml）、CA4DH1-18E6（132kW/179PS，3800ml）、D43TCIF1（151kW/205PS，4296ml）、B4.0NS6B185（136kW/184PS，4000ml）、D43TCIF11（151kW/205PS，4296ml），分别由昆明云内动力股份有限公司、潍柴动力股份有限公司、中国第一汽车集团有限公司、安徽康明斯动力有限公司生产。
