CL5150XJXAQZ型东风天锦管道检修车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

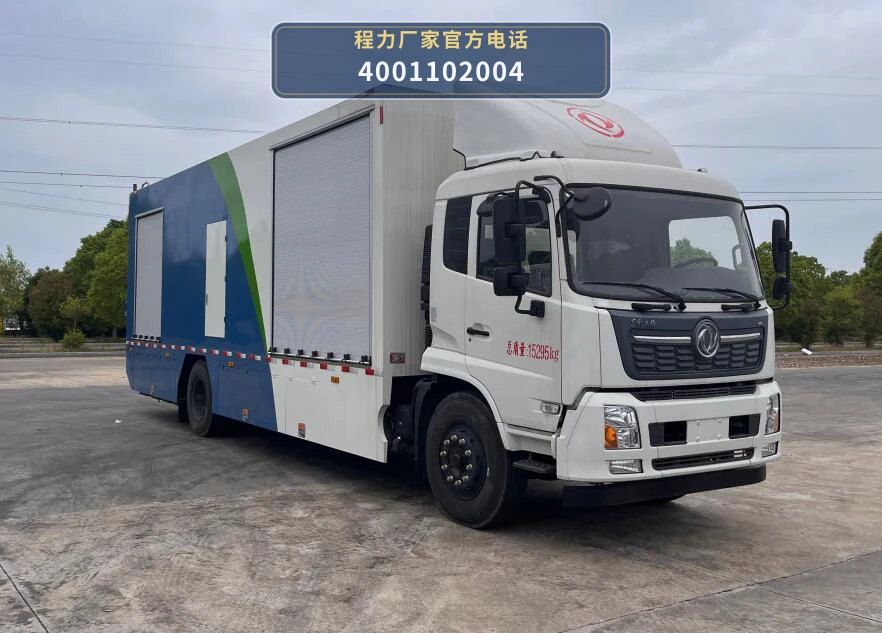

程力牌CL5150XJXAQZ管道检修车以DFH1180EX81底盘为动力平台，发动机（D4.0NS6B185、B6.2NS6B210、DDi50E190-60、B6.2NS6B245、B6.2NS6B230、DDi50E220-60、B6.2NS6B260、D4.5NS6B220、DDi47E210-60、DDi50E240-60、DDi47E225-60等多款可选）通过取力器驱动上装作业系统。整车总质量15295kg，轴距覆盖4500mm至7150mm，外形长度有10700mm、9650mm、9155mm、8825mm多种规格，为管道检修设备提供稳定的承载与布置空间。

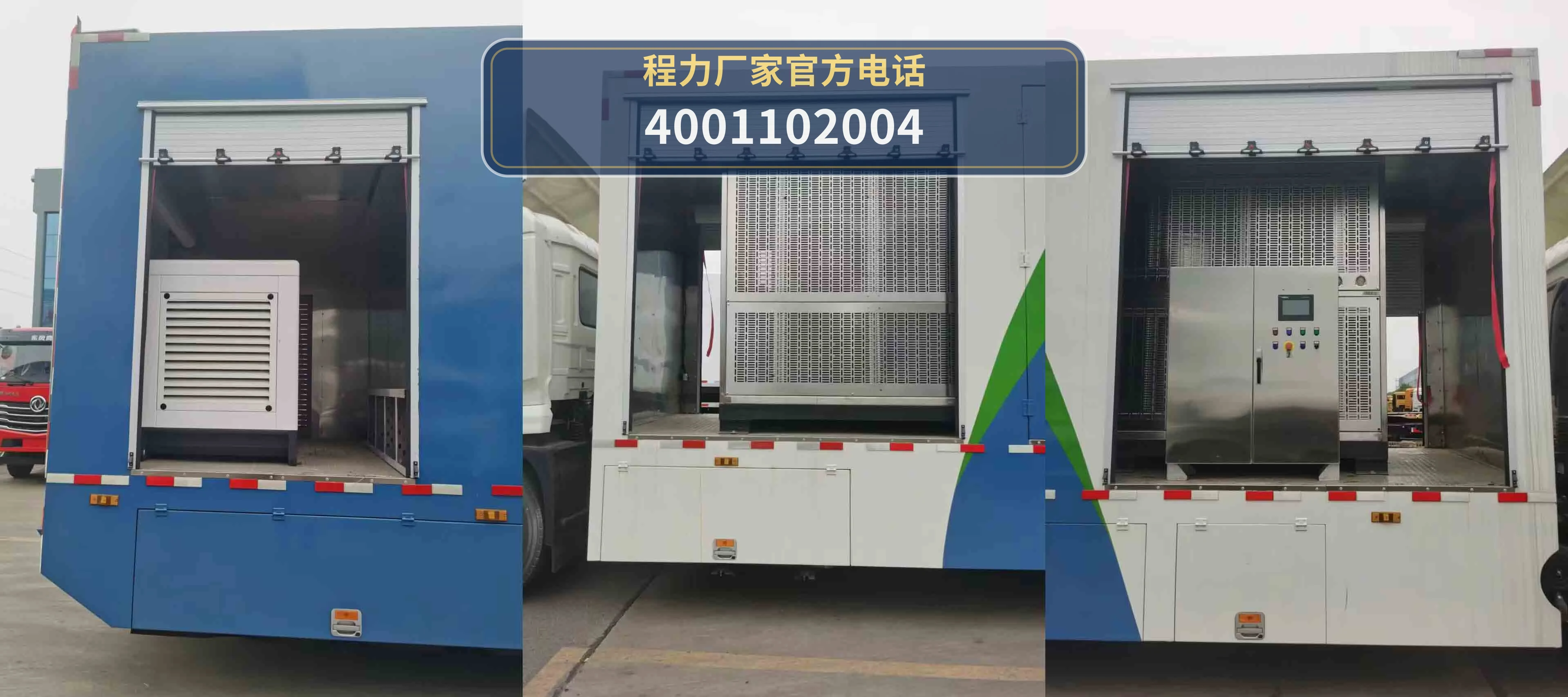

上装作业系统按管道检修流程配置，动力经取力器传递至专用作业装置，操作人员通过控制阀组或操作面板控制执行机构动作，完成对管道相关部件的检查、维护或辅助作业。作业过程中，底盘发动机为作业系统提供动力源，各执行元件按操作指令完成相应动作。

作业结束后，操作人员按规程使各执行机构复位，关闭取力器，恢复底盘行驶状态。整车免征状态按公告字段标记为“是”，燃油公告状态标记为“否”，环保状态公告未标注。

06 / 适用作业场景

• 市政管道检修与维护：适用于城市供水、排水、燃气等市政管网的日常检修作业。CL5150XJXAQZ管道检修车总质量15295kg，轴距4500-7150mm多种规格，可根据作业区域道路条件选择合适轴距，搭载检修设备抵达现场后开展管道检查与维护。
• 厂区工业管道巡检：适用于化工、石油、电力等厂区内部工业管道的巡检与检修作业。车辆采用DFH1180EX81底盘，发动机功率覆盖136kW至191kW，可满足厂区及周边道路行驶与作业动力需求。
• 长轴距规格适配远距离转场：公告轴距覆盖4500mm至7150mm，其中7150mm长轴距规格可适配需要较大上装布置空间或远距离转场的管道检修作业需求，外形长度10700mm规格提供相应承载与布置条件。
• 多发动机配置适应不同区域排放要求：公告提供东风康明斯与东风商用车多款发动机，排量覆盖4000ml至6200ml，功率136kW至191kW，采购方可结合当地排放政策与动力需求选择相应配置。

07 / 产品核心优势

• 1. 多轴距规格覆盖不同作业布置需求：CL5150XJXAQZ公告轴距涵盖4500mm、4700mm、5000mm、5800mm、7150mm五种规格，外形长度对应10700mm、9650mm、9155mm、8825mm多种尺寸，可根据管道检修设备布置与转场道路条件灵活匹配。
• 2. 多款发动机配置提供动力选择：公告发动机包括D4.0NS6B185、B6.2NS6B210、DDi50E190-60、B6.2NS6B245、B6.2NS6B230、DDi50E220-60、B6.2NS6B260、D4.5NS6B220、DDi47E210-60、DDi50E240-60、DDi47E225-60共11款，功率覆盖136kW至191kW，排量4000ml至6200ml，采购方可按动力需求与排放要求选配。
• 3. 总质量15295kg承载平台：整车总质量15295kg，整备质量15100kg，采用DFH1180EX81二轴底盘，为管道检修上装设备提供承载基础。
• 4. 公告标记免征：公告库标记该车型免征状态为“是”，燃油公告状态标记为“否”，环保状态公告未标注，具体税费与上牌政策需结合当地执行口径核验。
• 5. 程力牌公告车型生产资质：该车型为程力汽车集团股份有限公司在工信部第385批公告登记的程力牌管道检修车，企业累计公告车型5000余款，具备专用车生产与公告申报能力。

08 / 操作与保养

• 1. 作业前底盘与取力系统检查：作业前检查DFH1180EX81底盘发动机机油、冷却液及燃油量，确认取力器结合与分离正常，检查取力器传动轴及连接部件紧固状态，确保动力传递可靠。
• 2. 上装作业装置检查：检查管道检修专用作业装置的连接管路、阀门及控制元件，确认无渗漏、卡滞；检查操作控制面板或阀组动作是否灵敏，各执行机构空载试运行正常后方可投入作业。
• 3. 作业中操作规范：作业时保持底盘停放稳定，驻车制动可靠，必要时在车轮处设置掩木；操作人员按操作规程控制各执行机构动作，避免超载或超范围使用，注意观察作业装置运行状态。
• 4. 作业后复位与清洁：作业结束后将各执行机构复位至运输状态，关闭取力器，清理作业装置上的泥污、杂物，检查管路及接头有无松动或渗漏，保持设备清洁。
• 5. 定期维护保养：按底盘使用说明书定期更换发动机机油、机滤、空滤及燃油滤清器；定期检查取力器齿轮油油位及油质，按需补充或更换；对作业装置的运动部件定期加注润滑脂，检查紧固件力矩。

09 / 产品常见 FAQ

10 / 图片资料与展示
