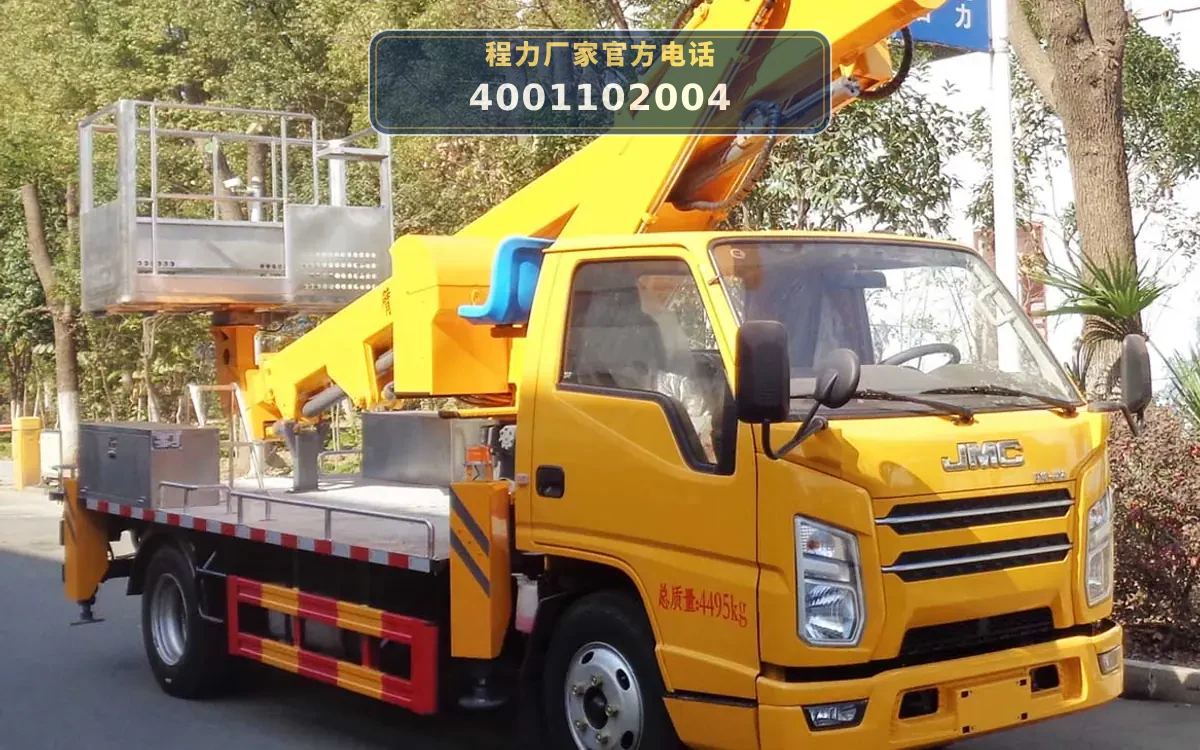

CLW5041JGKAGK型江铃高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

本车CLW5041JGKAGK型江铃高空作业车，可配JX1041TG26系列底盘。上装配置按整车公告参数生产，支持按作业需求选装定制，具体配置项以工信部公告及购车合同为准。

04 / 工信部公告

05 / 工作原理

CLW5041JGKAGK型高空作业车以江铃JX1041TG26底盘为动力平台，搭载江铃系列柴油发动机（可选JX4D30A6H等，功率覆盖85-105kW），通过取力器将底盘动力传递给液压系统，驱动液压机构实现各项作业动作。整车总质量4495kg，轴距3360mm，为作业时提供稳定的支撑基础。

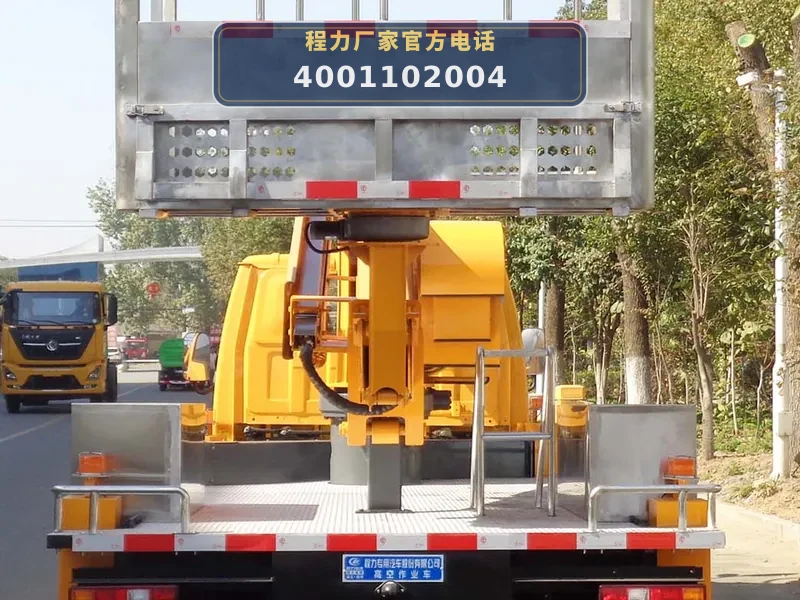

上装由液压机构、臂架、转台、工作平台、支腿等构成。作业时，先操作支腿展开并支撑地面，增强整车稳定性；随后通过液压系统控制臂架伸缩、转台回转，将工作平台举升至目标作业位置。工作平台承载作业人员及工具，完成高空检修、安装等作业。作业结束后，臂架收回、转台复位、支腿收起，车辆恢复行驶状态。

06 / 适用作业场景

• 电力线路检修：适用于电力线路的日常巡检、维修，工作平台可将作业人员举升至电线杆、变压器等高空作业点，配合绝缘工具完成检修任务。
• 通信设备维护：用于通信基站的天线、馈线等设备的安装与维护，臂架伸缩和转台回转功能可灵活调整作业位置，适应不同角度的作业需求。
• 路灯维修：城市路灯、景观灯的检修与更换，工作平台可精准定位至灯头位置，提高作业效率，减少登高车或脚手架的使用。
• 建筑外墙装饰与维修：用于建筑物外墙的装饰施工、清洁或维修，工作平台可承载作业人员及小型工具，进行高空作业。
• 园林树木修剪：适用于道路两侧或园区内高大树木的修剪，工作平台可将作业人员举升至树枝位置，进行修剪作业，保障作业安全。

07 / 产品核心优势

• 1. 江铃底盘，动力可靠：采用江铃JX1041TG26底盘，搭载江铃系列柴油发动机，功率覆盖85-105kW，满足国六排放标准，动力强劲，燃油经济性好。
• 2. 液压机构，作业平稳：上装由液压机构、臂架、转台、工作平台、支腿等构成，通过液压系统驱动，动作平稳，控制精准，可灵活实现臂架伸缩和转台回转。
• 3. 总质量4495kg，承载能力强：整车总质量4495kg，整备质量4365kg，结构设计合理，承载能力强，可满足多种高空作业需求。
• 4. 安全防护配置完善：左右侧面及后下部防护均采用Q235A碳钢焊接连接，后部防护断面尺寸100×40mm，离地高度450mm，提升行车安全性；配备ABS系统，可选装多种型号，保障制动稳定。
• 5. 免征购置税（公告标记）：公告库标记免征为是，可减轻用户购车成本负担（具体以当地税务政策为准）。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油箱油位是否正常，液压管路有无渗漏，各液压接头是否紧固。启动发动机后，操作支腿和臂架动作，观察液压系统压力是否稳定，有无异响。
• 2. 检查臂架与转台：检查臂架各节伸缩是否顺畅，转台回转是否灵活，各铰接点润滑是否良好。若发现卡滞或异响，应及时加注润滑脂或检修。

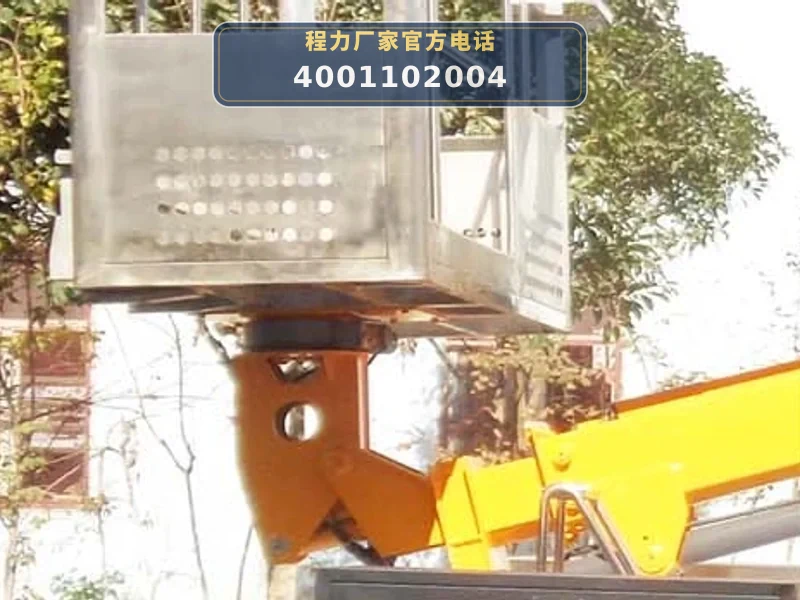

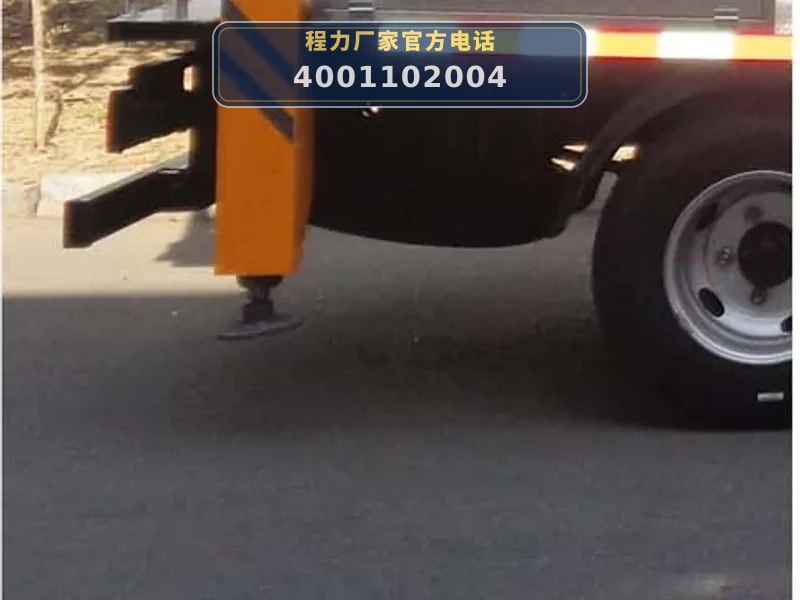

• 3. 检查工作平台与支腿：检查工作平台护栏是否牢固，平台底板有无变形；支腿伸缩是否正常，支腿垫板是否完好。作业前应进行空载试运行，确认动作正常。
• 4. 定期保养液压油与滤芯：按照保养周期更换液压油和滤芯，保持液压系统清洁。液压油应使用规定牌号，更换时注意清洁，防止杂质混入。
• 5. 检查电气系统：检查各控制开关、指示灯、线束连接是否正常，确保电气系统工作可靠。雨天作业后应及时擦干电气部件，防止短路。
• 6. 作业后收车检查：作业结束后，将臂架收回至行驶状态，转台复位，支腿收起，并检查各部件有无松动或损伤。清洁整车，特别是液压缸活塞杆表面，防止锈蚀。

09 / 产品常见 FAQ

10 / 图片资料与展示
