CLW5170TXFTZ5000型奔驰Arocs通信指挥车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

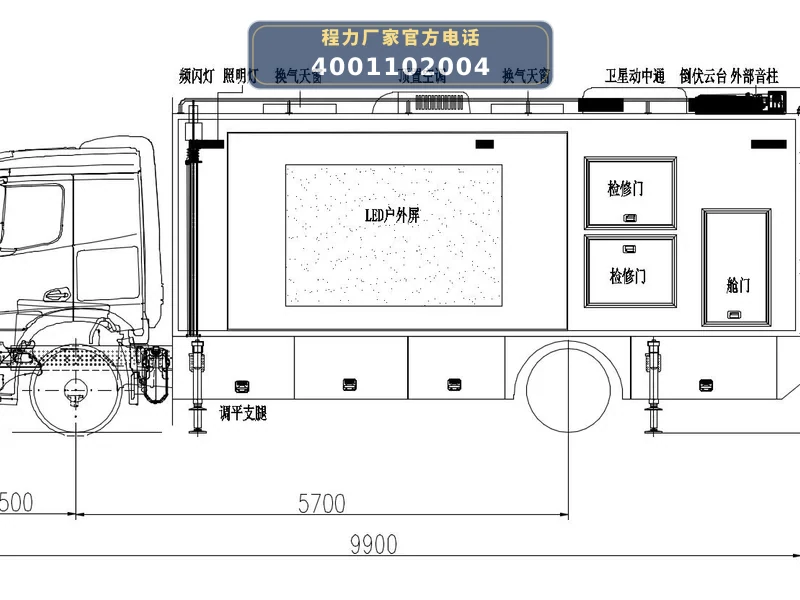

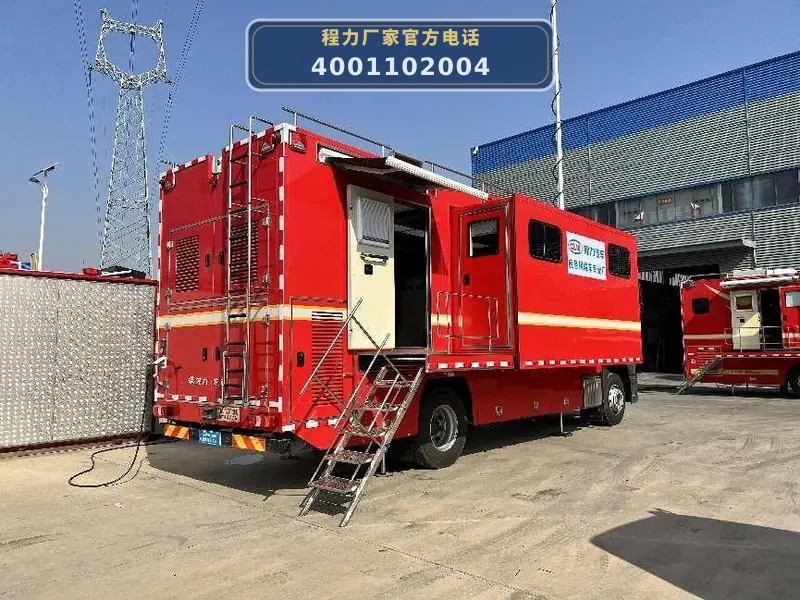

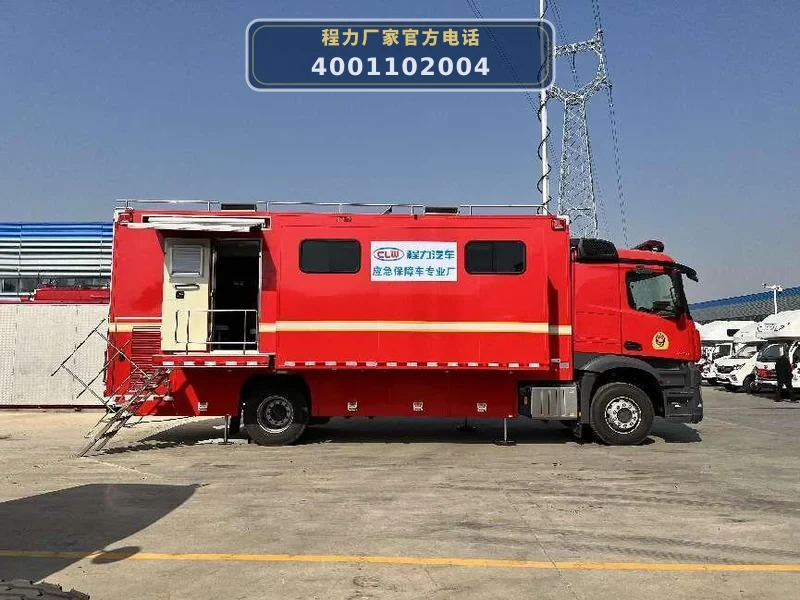

CLW5170TXFTZ5000型通信指挥车以奔驰Arocs底盘为动力平台，发动机OM470LA.6-60（功率241kW，排量10677mL，国六排放）通过底盘取力器驱动20kW静音发电机，为整车通信、监控、视频会议、空调等设备提供电力。整车总质量17400kg，整备质量17250kg，轴距5700mm，外形尺寸10040×2520×3930mm，作业时车厢两侧可扩展，扩展后内部空间增大，满足会议办公和操作需求。

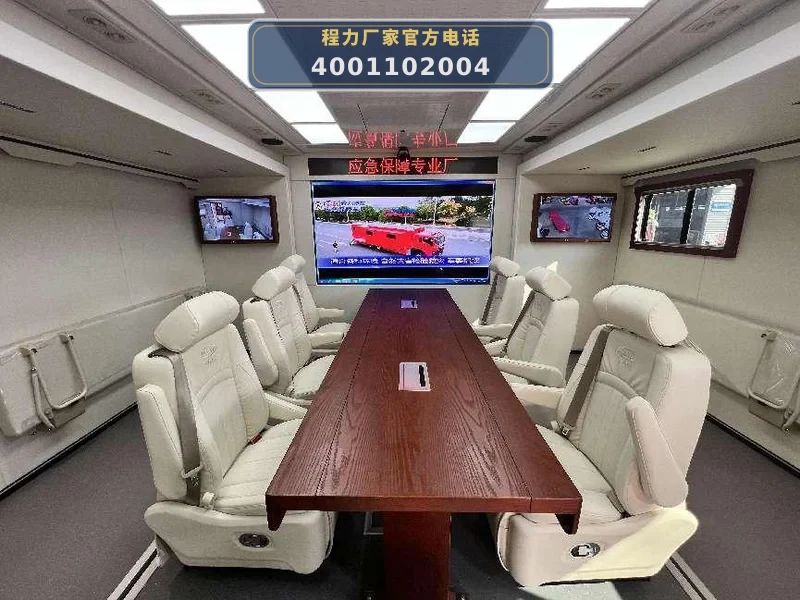

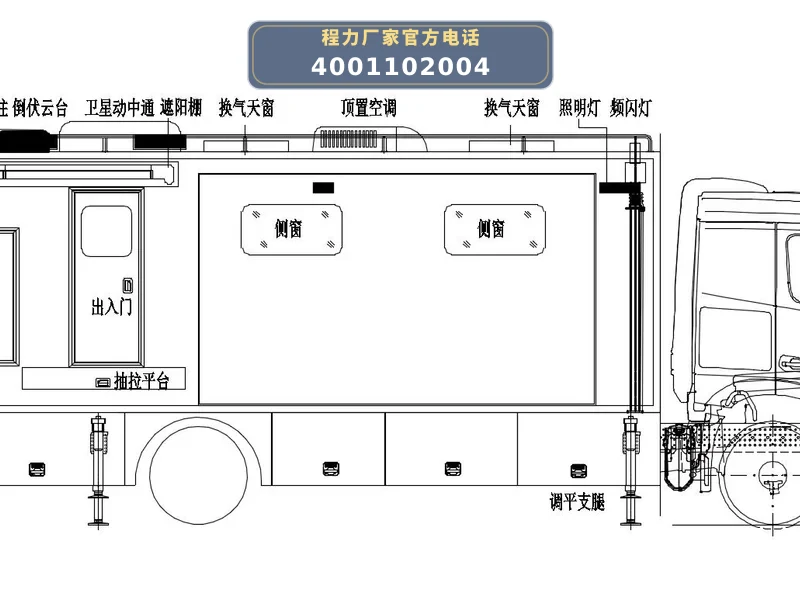

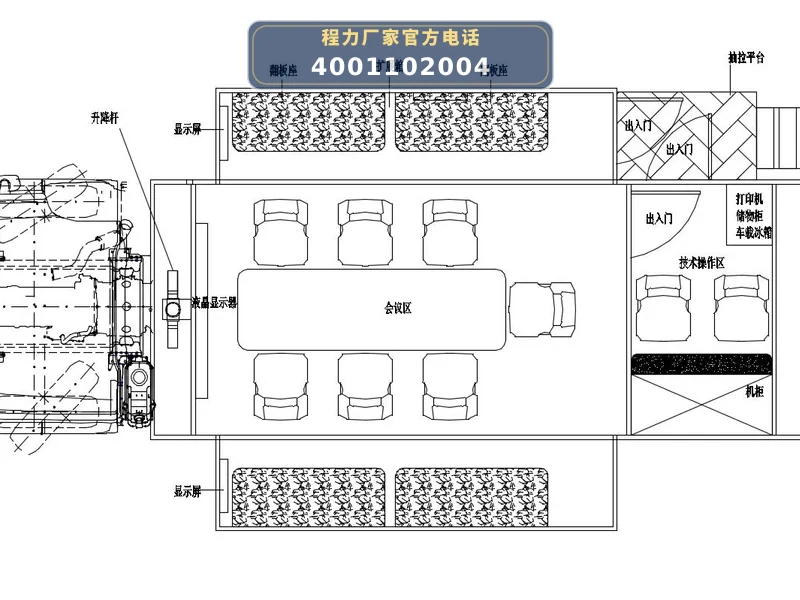

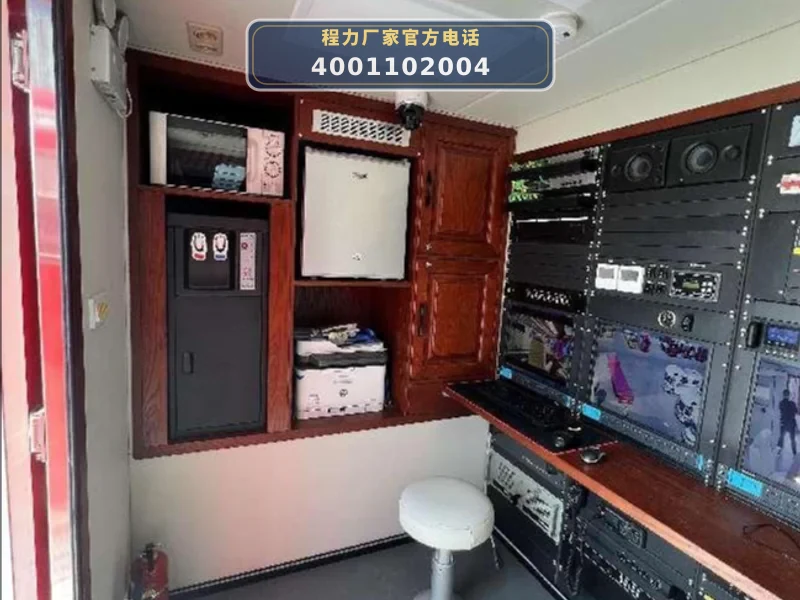

上装由厢体及内饰、配电系统、辅助系统三个模块构成。厢体分为前厢体（可扩展会议办公区）和后厢体（操作区、设备区），内部配备升降地板、抽拉平台、会议桌、会议座椅、翻板座、储物柜等。配电系统包括20kW静音发电机、1.5匹空调×2、UPS电源及蓄电池、双电源自动转换器、200A蓄电池等，实现主备电自动切换。辅助系统包含360行车记录仪、车载电台、1.6米长排警灯及爆闪灯、防雷接地系统、倒伏云台、车顶手动倒伏式避雷针、2kg灭火器及烟雾报警器等，保障作业安全与通信畅通。

作业流程：车辆到达现场后，先通过底盘调平支腿稳定车身，再手动展开车厢两侧扩展结构，升起车顶避雷针并连接防雷接地系统。启动发电机或接入市电，通过双电源自动转换器供电。开启通信系统、图像传输系统、网络系统、音视频系统，建立现场指挥网络。会议区升降地板降下，布置会议桌和座椅，召开指挥会议。作业结束后，依次关闭设备、收起扩展结构、调平支腿，车辆恢复行驶状态。

06 / 适用作业场景

• 野外应急救援现场通信指挥：适用于地震、洪水、火灾等自然灾害或突发事故现场，作为临时指挥中心，通过车载通信、图像传输、网络、音视频系统实现现场与后方指挥部的实时联络与调度。
• 大型活动安保指挥：在大型体育赛事、庆典、集会等活动中，部署于现场核心区域，利用可扩展厢体提供会议办公空间，配合警灯、车载电台、360行车记录仪等辅助系统，保障安保指挥通信畅通。
• 跨区域联合演练指挥：用于消防、应急、公安等多部门联合演练，车辆搭载的通信设备可接入不同频段网络，视频会议系统支持多方会商，升降地板和抽拉平台便于设备快速展开。
• 偏远地区通信中继与保障：在通信基础设施薄弱的偏远地区，利用车载发电机（20kW）、UPS电源、倒伏云台及避雷针，建立临时通信基站，为救援队伍提供稳定的网络和语音通信支持。

07 / 产品核心优势

• 1. 奔驰Arocs底盘，动力强劲、承载可靠：采用奔驰Arocs底盘，发动机OM470LA.6-60功率241kW，总质量17400kg，轴距5700mm，满足重载改装需求；底盘调平支腿确保作业时车身稳定。
• 2. 可扩展厢体，内部空间灵活：前厢体为可扩展结构，作业时两侧展开，内部空间增大，配备升降地板、会议桌、会议座椅、翻板座等，满足会议办公和操作区需求。
• 3. 双电源供电系统，作业不间断：配备20kW静音发电机、UPS电源及蓄电池、双电源自动转换器，可实现市电与发电机自动切换，保障通信、监控、空调等设备持续供电。
• 4. 全套通信与辅助系统，现场指挥高效：搭载通信系统、图像传输系统、网络系统、音视频系统（均为选装，可按需配置），配合360行车记录仪、车载电台、1.6米长排警灯及爆闪灯、倒伏云台、避雷针等，实现全方位指挥保障。
• 5. 安全防护与合规设计：配备防雷接地系统、车顶手动倒伏式避雷针、2kg灭火器及烟雾报警器；后防护装置材料Q235A，截面120×120mm，螺栓连接，离地高度445mm；EBS系统型号EBS4+，生产企业WABCO，符合GB7258等标准。

08 / 操作与保养

• 1. 发电机与配电系统：作业前检查20kW静音发电机机油、燃油、冷却液液位，启动后检查电压、频率是否正常；检查UPS电源及蓄电池电量，双电源自动转换器工作状态。每月至少启动发电机运行30分钟，保持电池充电。
• 2. 厢体扩展与升降地板：手动展开车厢两侧扩展结构前，确认车辆停放平稳、调平支腿已伸出；升降地板使用前检查液压管路及密封件，操作时确保无人员站在升降区域。每季度润滑导轨及铰链。
• 3. 通信与音视频设备：定期检查通信系统、图像传输系统、网络系统、音视频系统各设备连接线缆是否松动，天线及云台转动是否灵活。每次作业后清洁设备表面，防尘防潮。
• 4. 防雷接地与避雷针：车顶手动倒伏式避雷针使用前升起并锁紧，检查接地线连接牢固，接地电阻不大于10Ω。雷雨天气作业时确保接地系统完好，作业后及时倒伏避雷针。
• 5. 底盘调平支腿与辅助系统：作业前检查底盘调平支腿液压油位及密封性，操作时按顺序依次伸出，观察水平仪。360行车记录仪、车载电台、警灯等辅助设备每月通电检查功能正常。
• 6. 灭火器与烟雾报警器：检查2kg灭火器压力表指针是否在绿色区域，烟雾报警器电池电量及灵敏度。每半年由专业机构检测灭火器，报警器每年更换电池。

09 / 采购常见 FAQ

10 / 图片资料与展示
