CLW5170GXFPM80/HS型东风8方泡沫消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

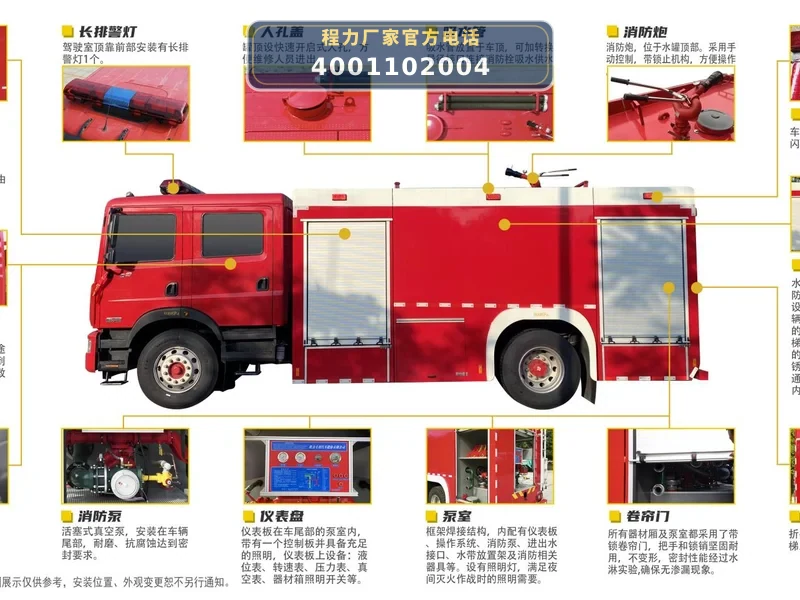

CLW5170GXFPM80/HS型泡沫消防车以东风EQ1180GL6DJ底盘为动力平台，发动机YCS06200-60通过取力器驱动消防泵系统。整车总质量17400kg，轴距4700mm，额定载质量7700kg。上装由罐体（水罐5.5m³+泡沫液罐2.2m³）、消防泵、真空泵、消防炮、管路系统、器材箱及泵房等模块构成。

作业时，发动机动力经取力器传递至后置CB10/40低压消防泵（流量40L/s，压力1.0MPa）。真空泵（活塞式，最大真空度≥85kPa）在引水阶段将水或泡沫液吸入泵体，引水时间≤35s，吸深≥7m。消防泵将介质加压后，通过管路系统输送至车顶PL32型消防炮（手动控制，流量40L/s，水射程≥55m）或泵房两侧的Φ80mm出水口。罐体设有纵、横防荡板及不锈钢浮球式液位指示器，罐底带球阀排污口。泡沫比例混合通过管路系统实现，泡沫液罐与水罐独立设置。

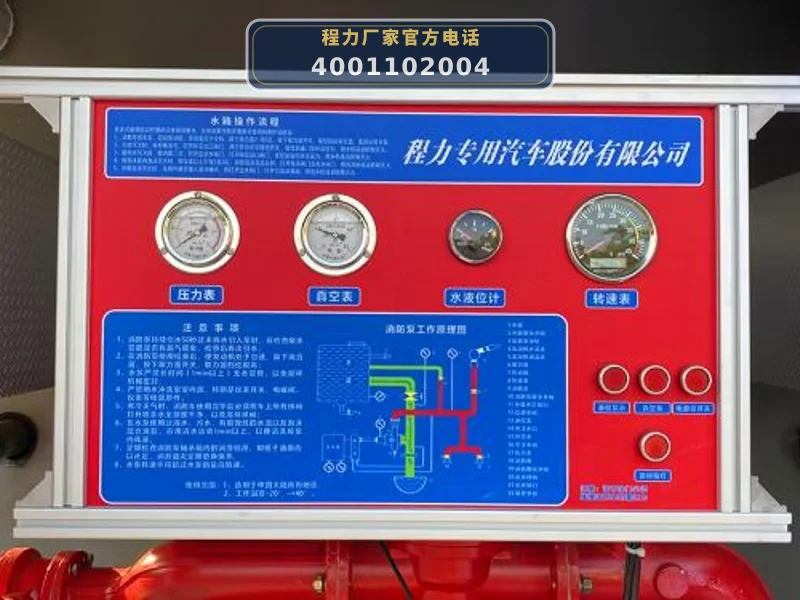

灭火介质喷射后，消防泵可继续从天然水源或消防栓吸水补充。泵房内设有仪表板（液位表、转速表、压力表、真空表等），便于监控作业状态。器材箱及泵房采用铝合金型材骨架和铝板内饰，配备照明灯，满足夜间作业需求。

06 / 适用作业场景

• 城市建筑火灾扑救：适用于城市居民楼、商业建筑等火灾场景，水罐容积5.5m³、泡沫液罐2.2m³，可喷射水和泡沫混合液，有效扑灭A类（固体）和B类（液体）火灾。消防炮射程≥55m，可远距离压制火势。
• 化工场所及油类火灾：泡沫液罐容积2.2m³，可提供足量泡沫混合液，适用于化工厂、油库、加油站等B类火灾。消防泵流量40L/s，可快速形成泡沫覆盖层，隔绝空气灭火。
• 森林及野外火灾：整车通过性好（接近角20°，离去角11°），可驶入林区道路。水罐5.5m³可连续出水约2.3分钟（按40L/s），配合消防炮和出水口，适合扑救初期森林火灾或隔离带设置。

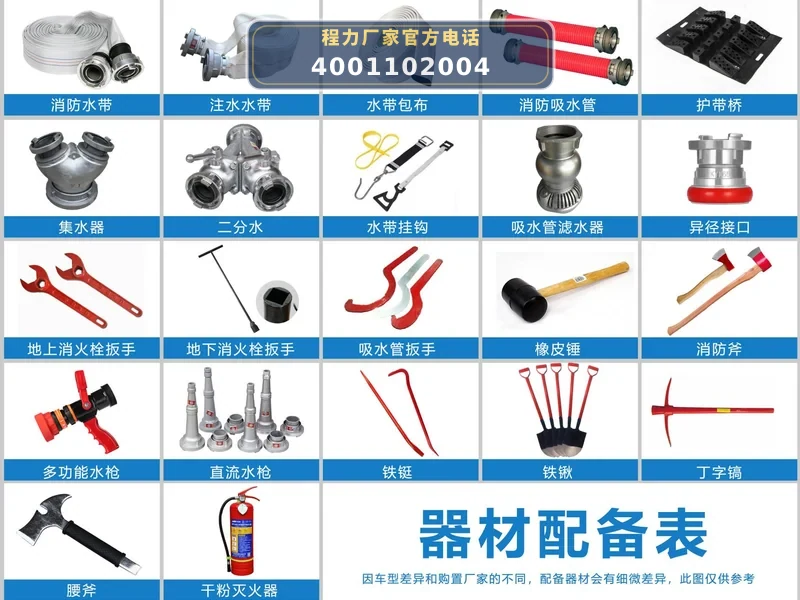

• 消防救援与应急供水：除灭火外，车辆可提供应急供水。泵房两侧Φ80mm出水口可连接水带，向其他消防车或消防栓补水。器材箱可存放消防水带、破拆工具等救援装备。
• 高速公路及隧道火灾：最高车速88km/h，可快速抵达事故现场。整车尺寸8400×2510×3380mm，适合在高速公路和隧道内展开作业。消防炮手动控制带锁止机构，操作简便。

07 / 产品核心优势

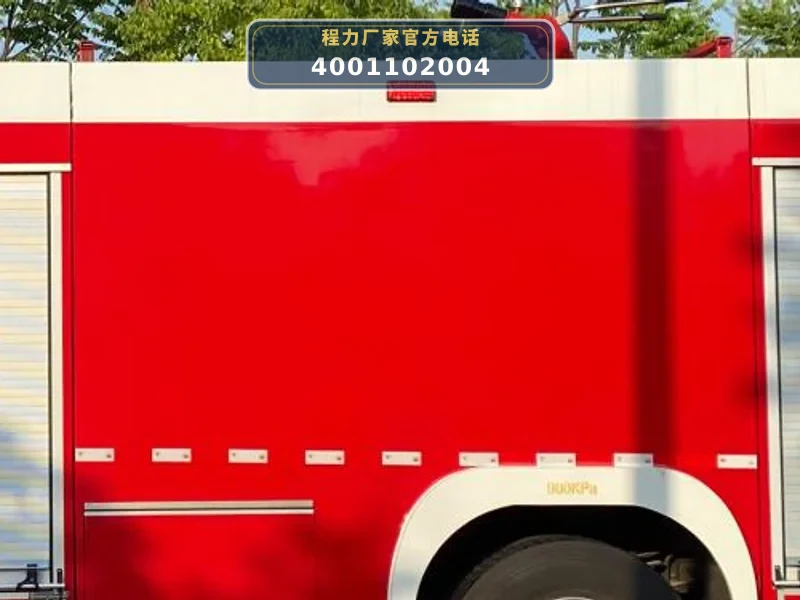

• 1. 大容量罐体，灭火持续能力强：罐体总容积7.7m³（水5.5m³+泡沫2.2m³），采用框架焊接结构，内设纵、横防荡板，减少行驶中液体冲击；罐壁折有梯形折筋，强度高、刚度好。
• 2. 高效消防泵与真空泵系统：配备CB10/40低压消防泵（上海茸申），流量40L/s，压力1.0MPa；活塞式真空泵引水时间≤35s，吸深≥7m，最大真空度≥85kPa，确保快速吸水。

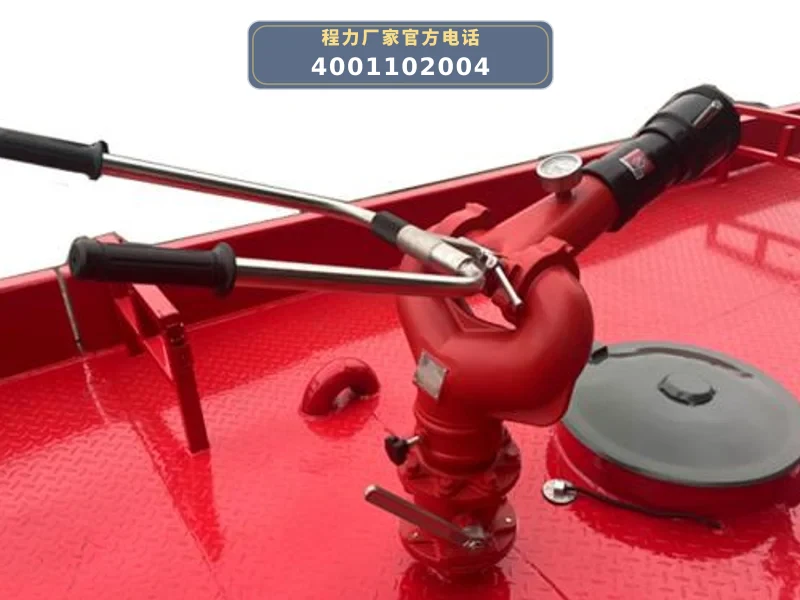

• 3. 大射程消防炮，远距离压制火势：车顶PL32型消防炮（威斯特），流量40L/s，水射程≥55m，手动控制带锁止机构，可灵活调整喷射角度，适合远距离灭火。

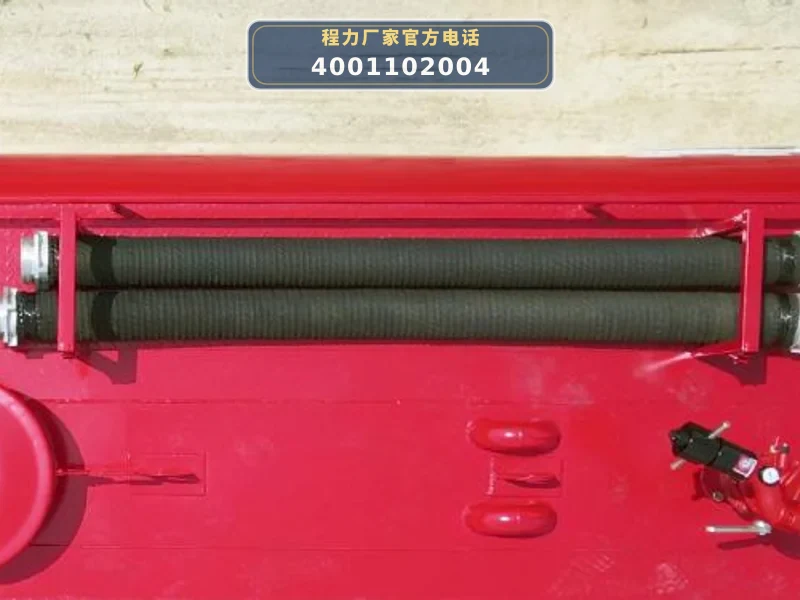

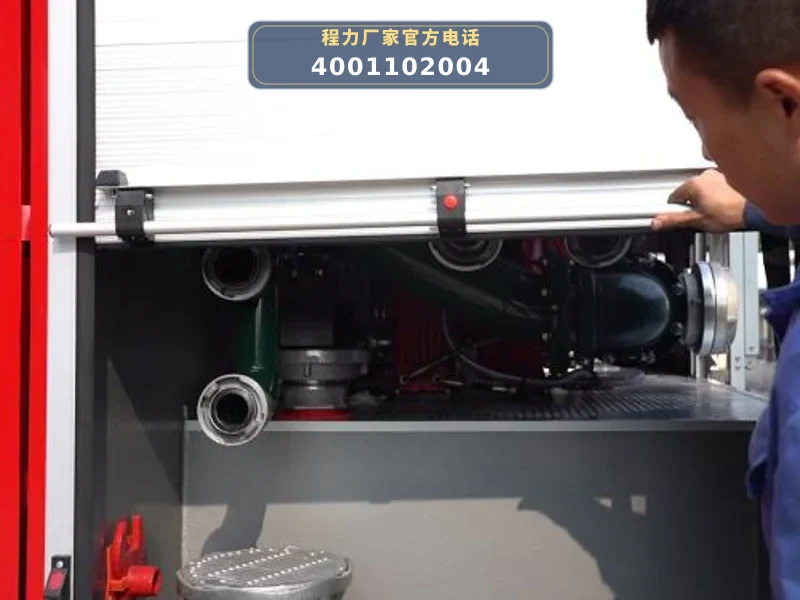

• 4. 完备的管路系统，多接口灵活作业：设有Φ125mm吸水口、Φ89mm炮管路、两侧Φ80mm出水口、Φ65mm注水口，以及放余水管路和冷却水管路，可满足多种供水、出水需求。

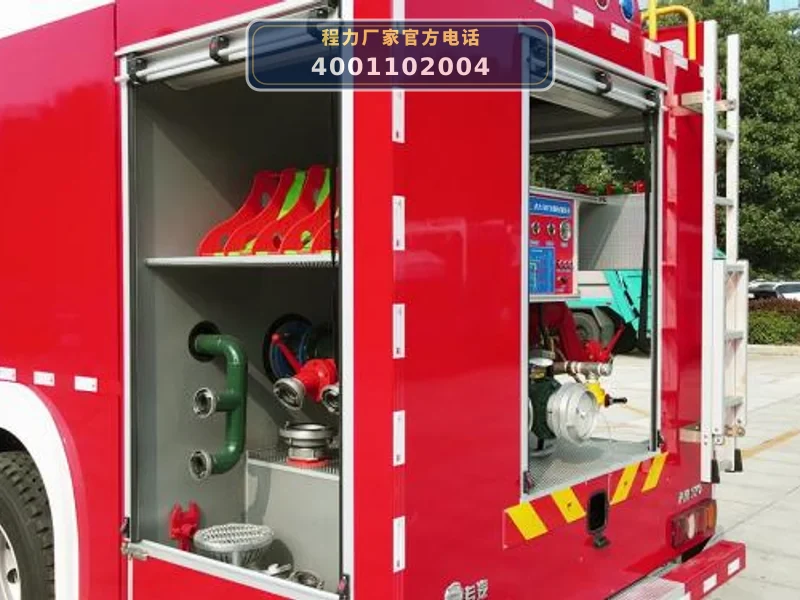

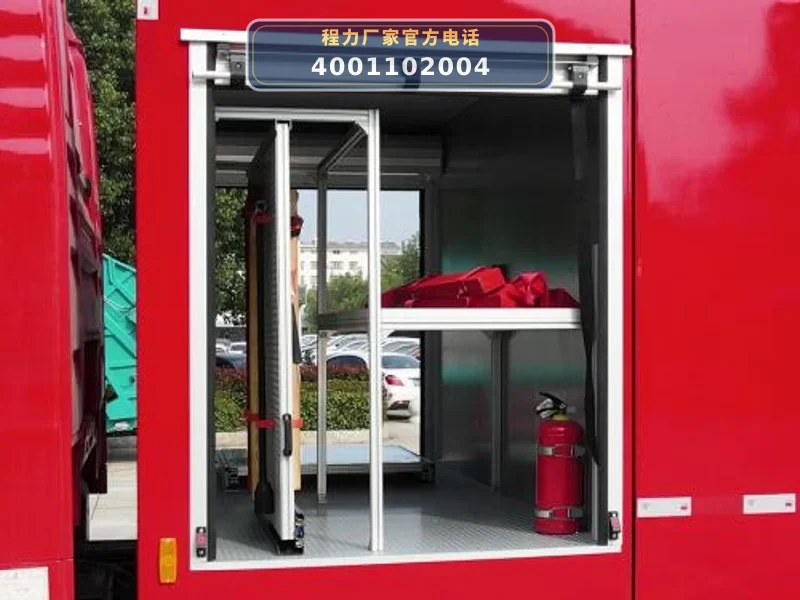

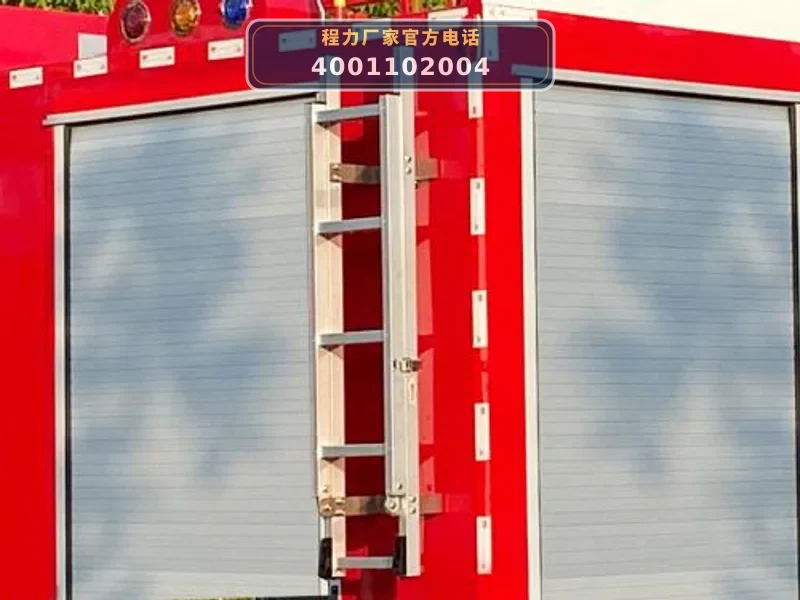

• 5. 高强度器材箱与人性化配置：器材箱及泵房骨架、蒙皮为优质碳钢，内部器材架为铝合金型材，内饰板为氧化铝板；所有卷帘门带锁且密封防渗漏；车厢及泵房设有照明灯，便于夜间操作。

08 / 操作与保养

• 1. 作业前检查：检查发动机、取力器、消防泵（CB10/40）及真空泵状态；确认罐体水位、泡沫液位；检查管路阀门（蝶阀、球阀）是否处于正确位置；检查消防炮（PL32）锁止机构是否可靠。
• 2. 引水与泵操作：启动真空泵进行引水，观察真空表达到≥85kPa后停止；启动消防泵，调节转速至额定工况（40L/s）；注意冷却水管路阀门开启，防止取力器过热。
• 3. 消防炮使用与维护：手动控制消防炮，调整俯仰和水平角度，锁止机构固定位置；使用后清洗炮管内部，防止残留泡沫腐蚀；定期检查密封件。
• 4. 管路系统保养：每次作业后打开放余水管路球阀，排空泵及管路内积水；检查各接口密封圈，如有损坏及时更换；定期润滑球阀和蝶阀转轴。
• 5. 罐体与器材箱维护：定期检查罐体防荡板、液位指示器浮球是否正常；清洗罐底排污口；器材箱卷帘门滑道保持清洁，铆钉无松动；照明灯检查。
• 6. 底盘与取力器保养：按照东风EQ1180GL6DJ底盘保养手册进行发动机、变速箱、制动系统维护；取力器齿轮油定期更换；行驶中关闭取力器，避免损坏。

09 / 采购常见 FAQ
