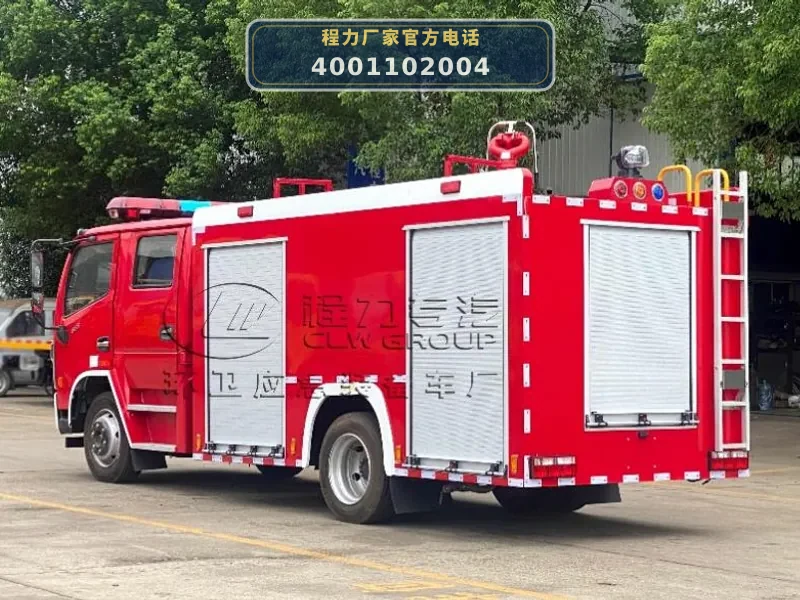

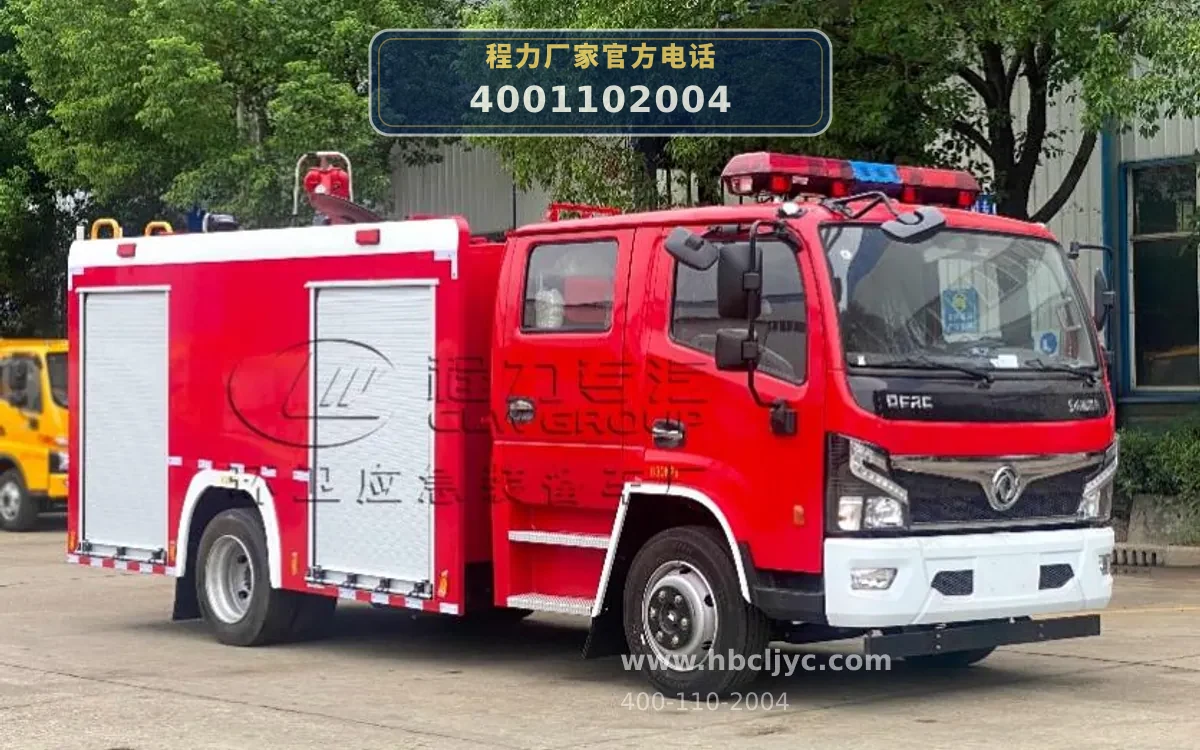

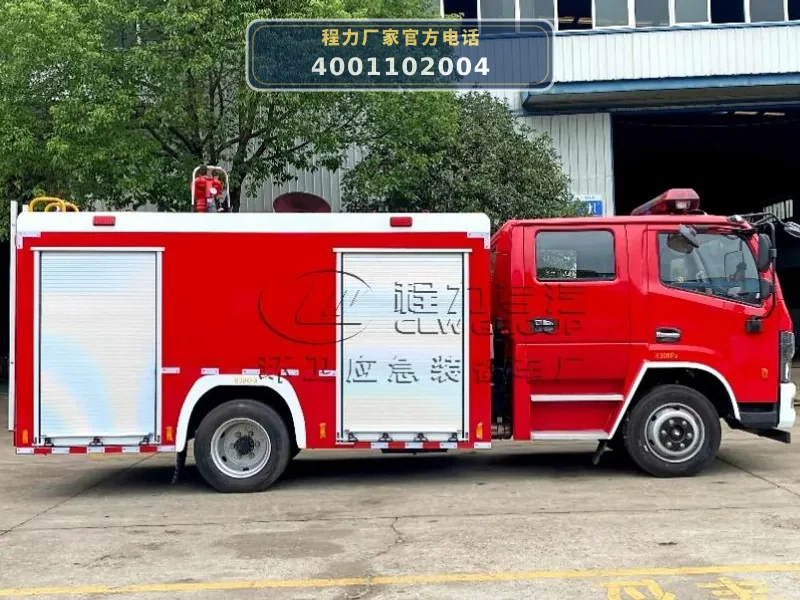

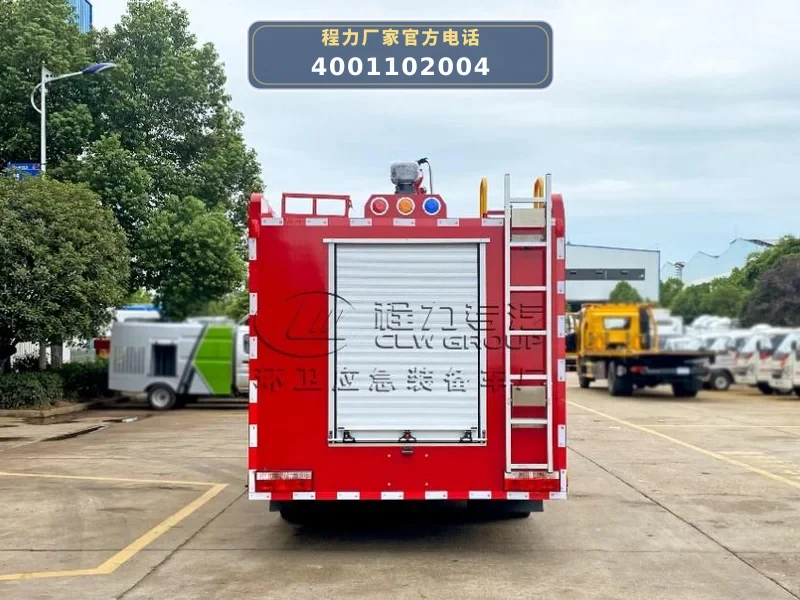

CLW5040GXFSG10/DF型东风1吨水罐消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040GXFSG10/DF型水罐消防车以东风EQ1040D16DC双排座底盘为动力平台，搭载全柴Q23-95E60型95马力柴油发动机，总质量4050kg，轴距2800mm。作业时，发动机通过全功率夹心取力器将动力传递至后置的CB10/20常压消防泵（上海茸申），消防泵额定流量20L/s，压力1.0MPa。

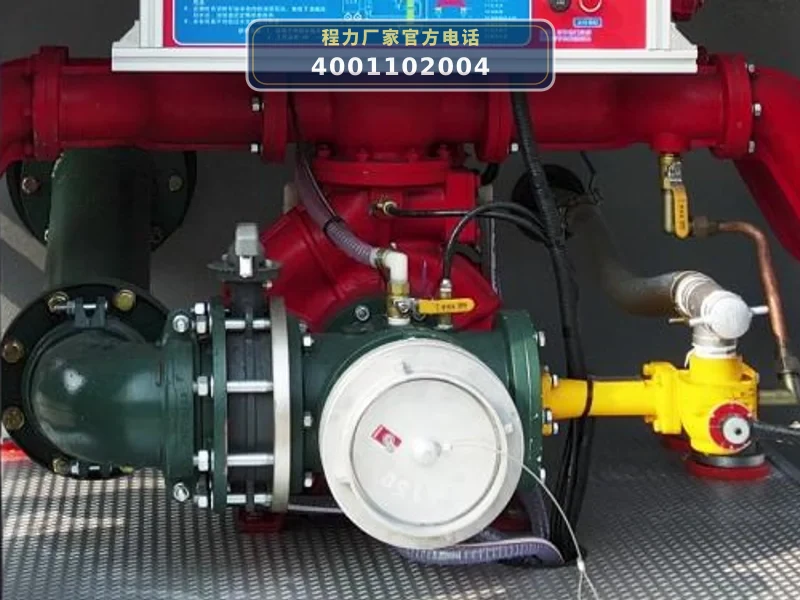

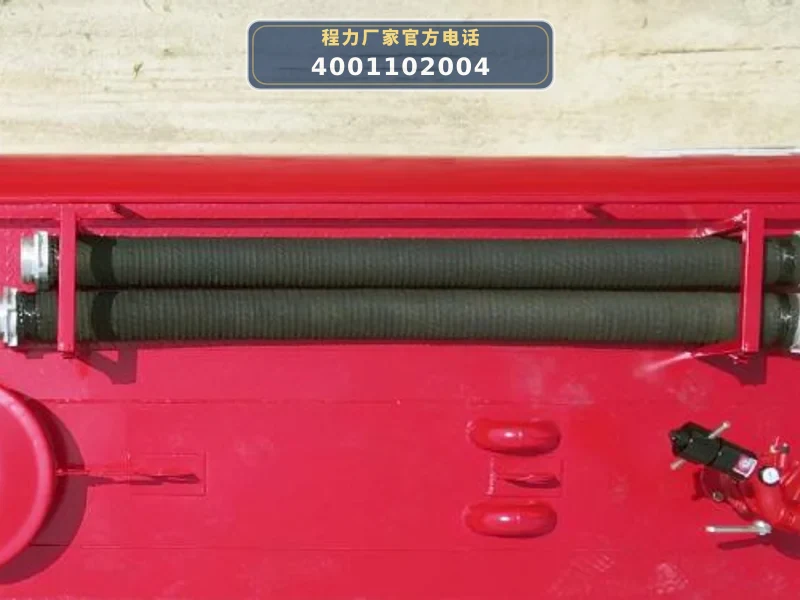

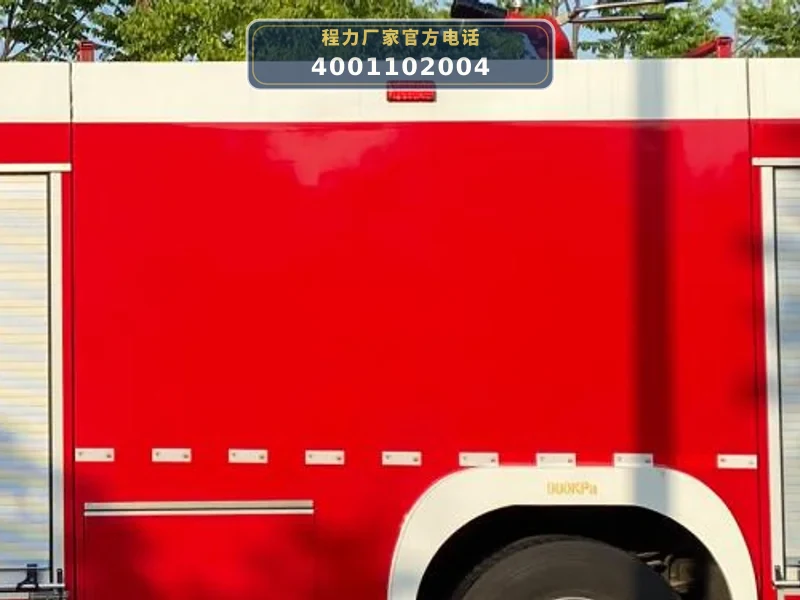

消防泵通过吸水管路（Φ100mm进水口）从天然水源或消防水罐吸水，经泵体加压后，通过出水管路（两侧各1个出水口及罐顶水炮管路）输送至消防水枪或PS20型消防炮（威斯特）。消防炮位于水罐顶部，手动控制带锁止机构，流量20L/s，射程≥45m（水）。水罐容积0.850立方米，采用优质碳钢焊接，内设防荡板，罐顶设快速开启人孔，罐内有不锈钢浮球式液位指示器。

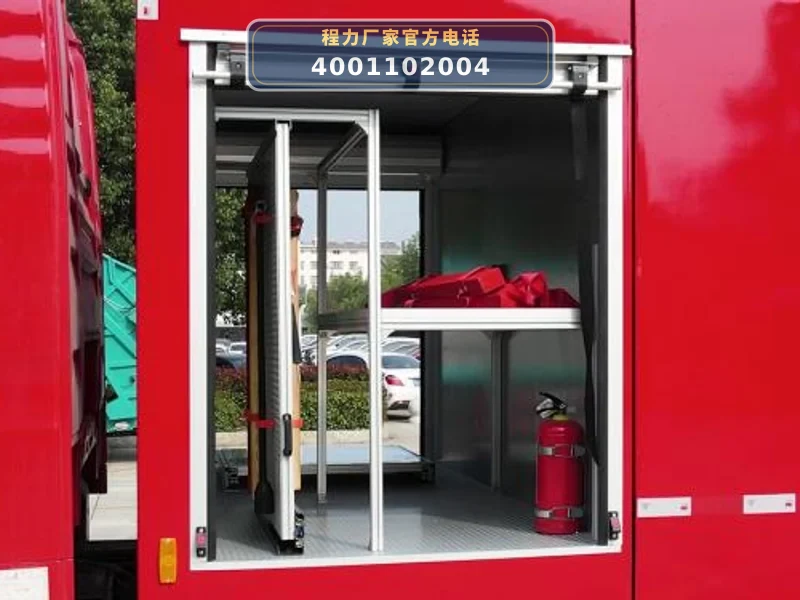

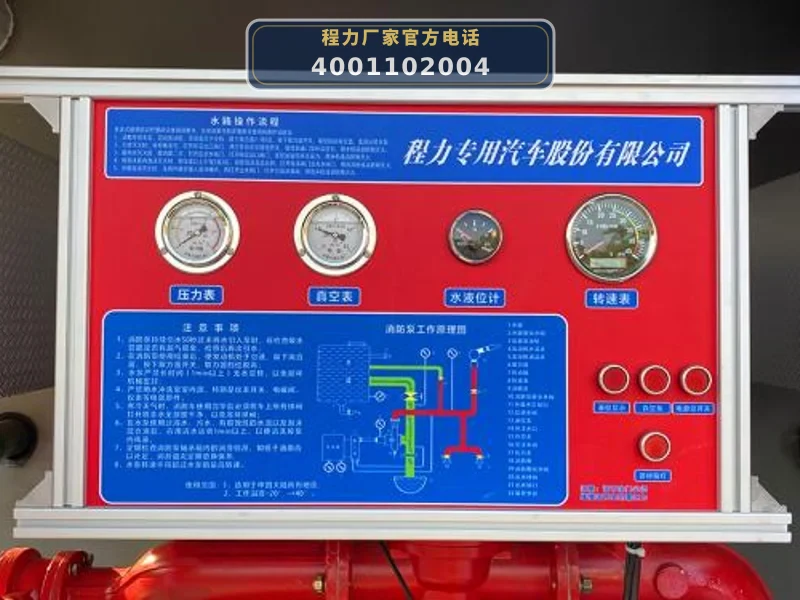

取力器采用强制式水冷和飞溅式油润滑，确保长时间作业可靠性。泵房内设有仪表板（液位表、转速表、压力表、真空表等）及操作系统，满足夜间灭火作战照明需求。器材箱及泵房采用铝合金卷帘门，内部器材架为铝合金型材，按使用频率和逻辑关系布置，便于快速取用。

06 / 适用作业场景

• 初期火灾扑救：适用于城镇、乡村、工矿企业等场所的初期火灾扑救，水罐容量0.850立方米，配合CB10/20消防泵和PS20消防炮，可快速出水灭火。
• 应急救援与抢险：双排座驾驶室可搭载2+3名消防员，配备破拆工具（消防斧、铁锹、丁字镐等）和救生器材，适用于交通事故、自然灾害等应急救援场景。
• 消防供水保障：可从天然水源（河流、池塘）吸水，也可通过消防栓注水，两侧各设Φ65mm注水口，泵房内设Φ65mm水泵向罐内注水管路，保障持续供水。
• 狭窄区域消防作业：整车外形尺寸5695×1780×2390mm，轴距2800mm，转弯灵活，适合街道、小区、厂房等狭窄区域通行和作业。

07 / 产品核心优势

• 1. 高效消防泵与消防炮组合：配备CB10/20常压消防泵（上海茸申），流量20L/s，压力1.0MPa；PS20型消防炮（威斯特）射程≥45m，手动控制带锁止机构，操作便捷，灭火效率高。
• 2. 优质碳钢水罐，防腐耐用：水罐采用优质碳钢焊接，内设纵、横防荡板，减少行驶中水冲击；罐体前后壁板折有梯形折筋，强度高；内壁经防腐处理，延长使用寿命。
• 3. 双排座驾驶室，乘员空间充足：东风途逸双排座驾驶室，可乘坐2+3人，满足消防班组快速出动需求；驾驶室内加装取力器控制开关、警报器、回转警灯开关等，便于操作。

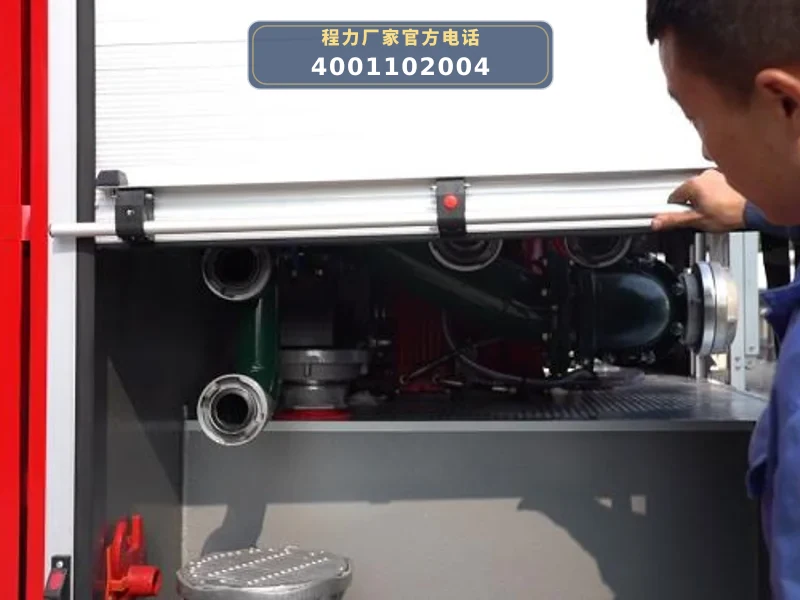

• 4. 完善的管路系统，适应多种水源：吸水管路Φ100mm，可从天然水源或液罐吸水；出水管路两侧各1个，罐顶水炮管路≥76mm；注水管路左右各一，泵房内设注水管路，放余水和冷却水管路保护水泵及球阀。

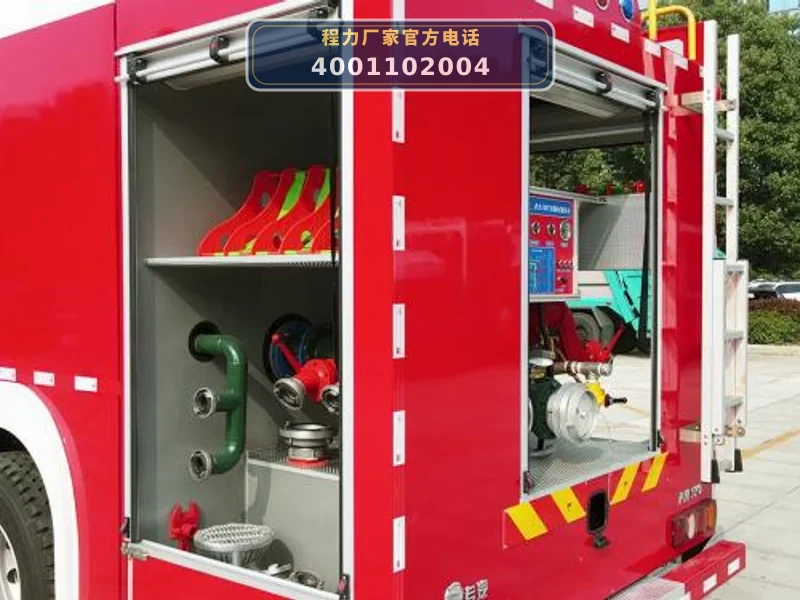

• 5. 器材箱布局合理，取用迅速：器材箱骨架和蒙皮为优质碳钢，内部器材架采用铝合金型材，内饰板为氧化铝板；按使用频率和逻辑关系布置器材，卷帘门带锁，密封防渗漏。

08 / 操作与保养

• 1. 消防泵及真空泵检查：作业前检查CB10/20消防泵及活塞式真空泵的润滑油位和密封性，确保引水时间≤35s，最大真空度≥85kPa。定期清洗滤网，检查放余水管路球阀是否正常。
• 2. 水罐及管路维护：每日作业后清洗水罐内部，检查防荡板及液位指示器浮球是否灵活；排污口球阀定期开启排除沉积物；检查各注水口、出水口闷盖密封性。

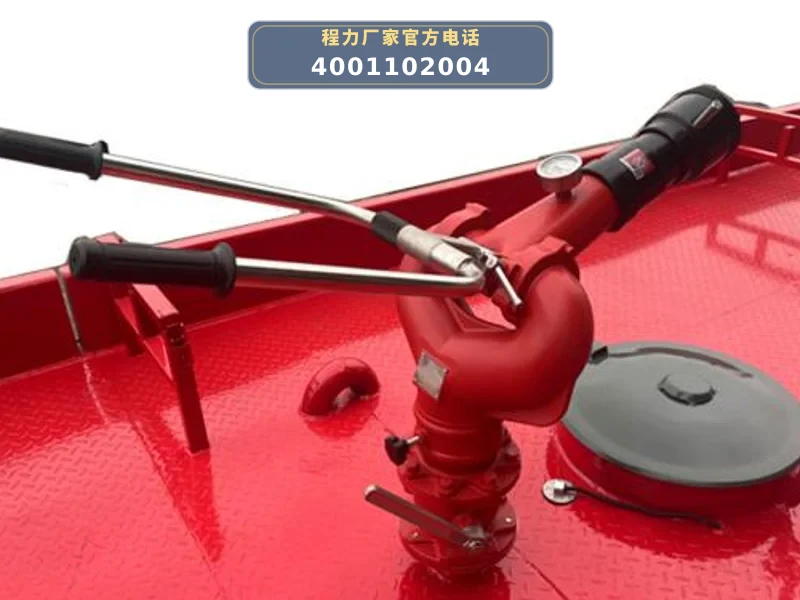

• 3. 消防炮保养：PS20消防炮手动操作机构需定期润滑，检查锁止机构是否可靠；炮头旋转部位加注润滑脂，确保射程≥45m。
• 4. 取力器及冷却系统：全功率夹心取力器采用强制水冷，定期检查冷却水管路不锈钢球阀及冷却液位；飞溅式油润滑需按保养周期更换润滑油。
• 5. 电器系统检查：检查长排警灯、爆闪灯、泵房照明灯及警报器（100W）功能；仪表板液位表、转速表、压力表、真空表应显示正常；蓄电池及线路无松动。
• 6. 器材箱及卷帘门：铝合金卷帘门两侧滑道铆钉检查紧固，把手和锁销无变形；器材架按清单核对器材，确保固定牢靠，取用方便。
