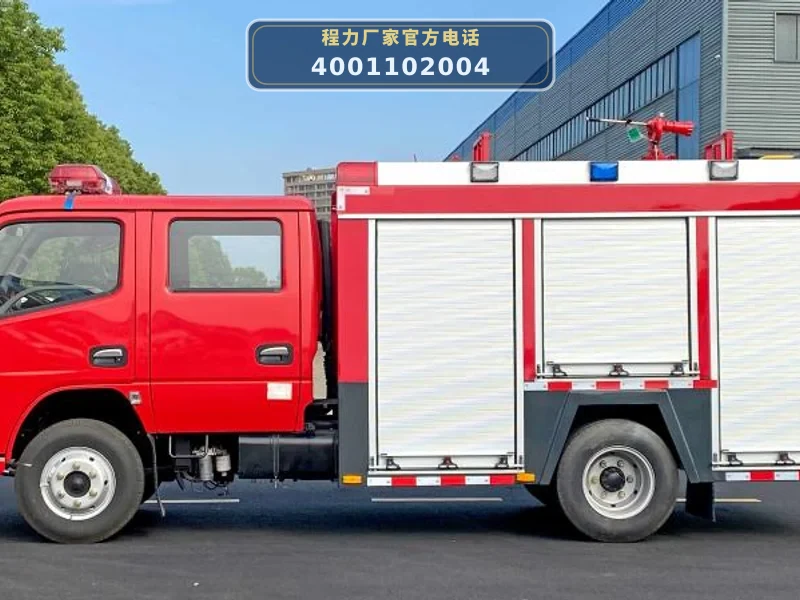

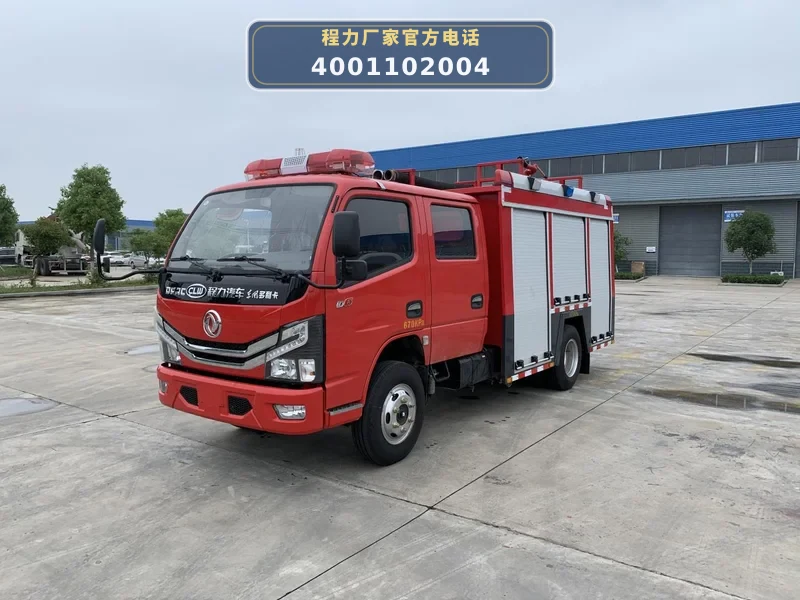

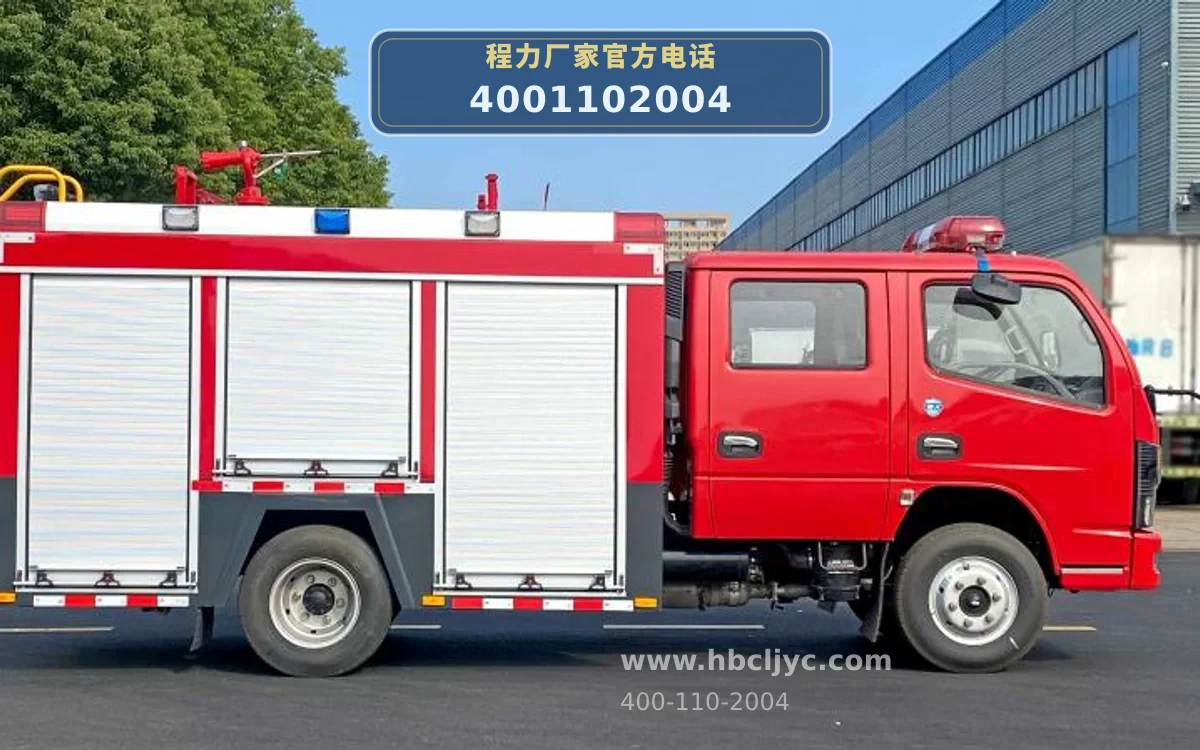

CLW5070GXFSG25/DF型东风2.5吨水罐消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

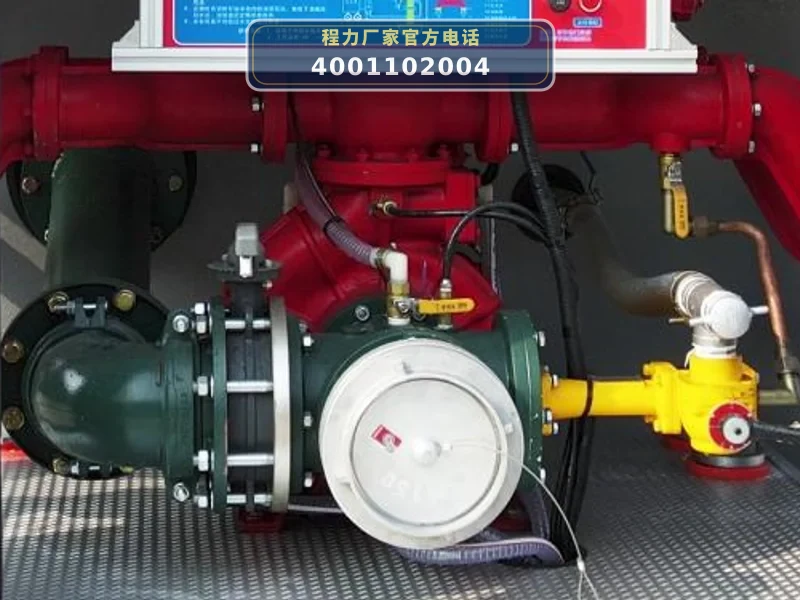

CLW5070GXFSG25/DF型水罐消防车以东风EQ1075DJ3CDF底盘为动力平台，发动机（全柴Q23-115E60，功率85kW）通过全功率夹心取力器驱动后置CB10/20消防泵。取力器在驾驶室内通过仪表盘开关挂取，结合平稳无异响，并配有强制式水冷管路确保长时间作业可靠性。

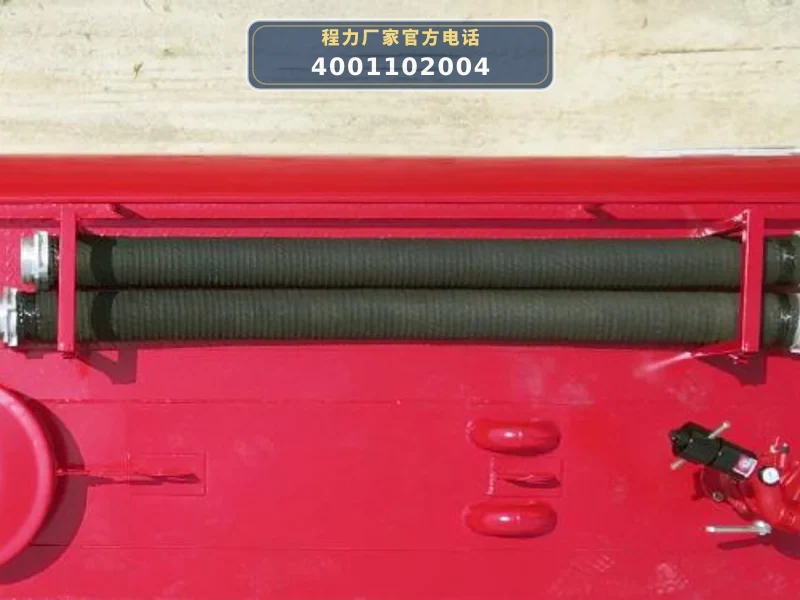

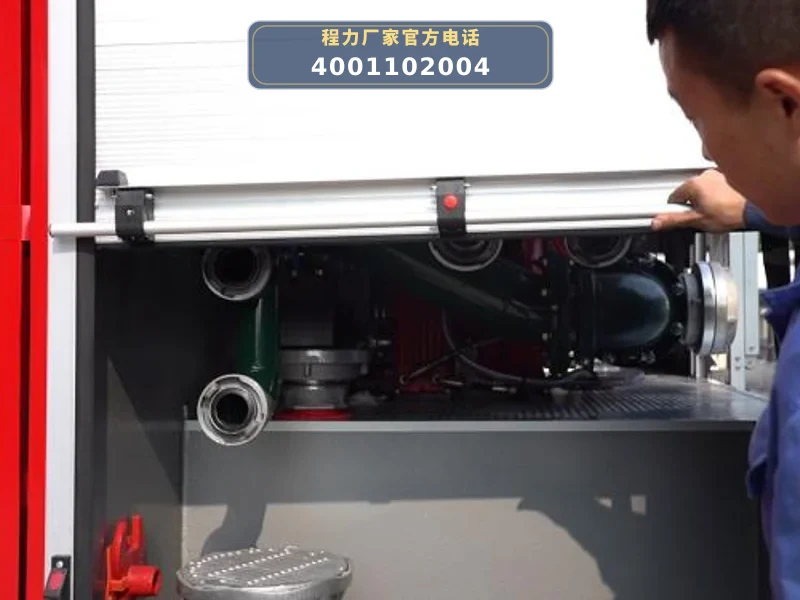

消防泵工作时，通过Φ100mm吸水管路从天然水源、消防水池或消防栓吸水，也可从水罐自吸。水经泵加压后，通过出水管路输送：车顶设置Φ76mm管路连接PS8/20W消防炮（手动控制，带锁止机构，流量20L/s，射程水≥50m）；泵房左右两侧各设一个Φ65mm出水口，可连接消防水带进行灭火作业。罐内设有不锈钢浮球式液位指示器，通过仪表板液位表实时显示水量。

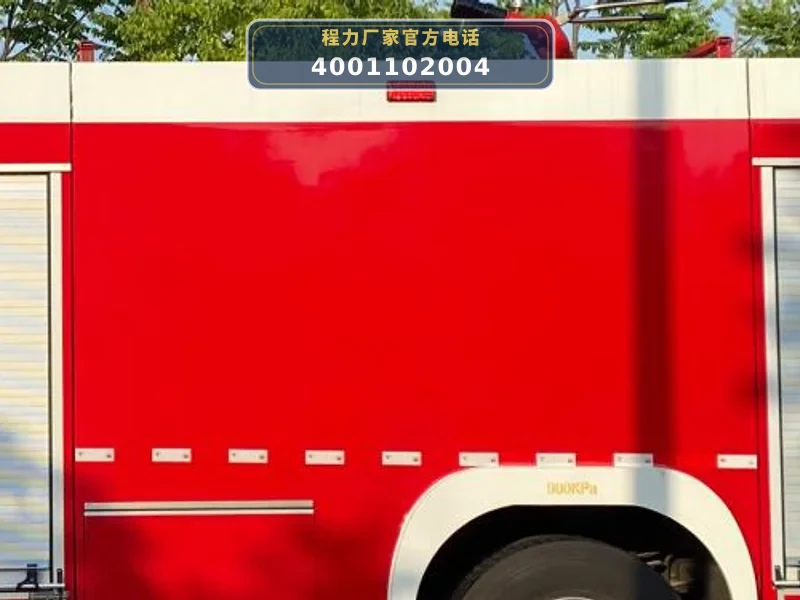

整车水罐容积2.5立方米（公告水罐尺寸2060×1000×1270mm），罐体采用优质碳钢板焊接，内部防腐处理，并设置纵、横防荡板以减少行驶中水对罐体的冲击。罐顶设快速开启式人孔，罐底设带球阀的排污口。作业完毕后，通过放余水管路排出泵及管路内余水，防止冻裂。

06 / 适用作业场景

• 城镇消防救援：适用于城镇消防站、企业专职消防队，用于扑救一般物质火灾（如木材、纺织品、纸张等A类火灾），额定载水2.5吨，可满足初期火灾控制需求。
• 农村及乡镇火灾扑救：轴距3308mm，外形尺寸6040×1980×2830mm，整车小巧灵活，适合狭窄乡村道路通行，可快速到达火灾现场进行供水灭火。
• 消防演练与培训：配备CB10/20消防泵（20L/s）和PS8/20W消防炮（射程≥50m），可用于消防演练、技能培训及消防宣传展示。
• 应急救援辅助供水：可通过Φ100mm吸水口从天然水源吸水，也可通过Φ65mm注水口接收外部供水，作为移动水源为其他消防车或手抬泵供水。

07 / 产品核心优势

• 1. 成熟底盘动力可靠：采用东风EQ1075DJ3CDF底盘，轴距3308mm，匹配全柴Q23-115E60发动机（85kW），国六排放，动力充足，满足城镇及乡村道路行驶需求。
• 2. 高效消防泵系统：后置CB10/20消防泵，常压流量20L/s，压力1.0MPa，引水时间≤35s，吸深≥7m，最大真空度≥85kPa，可快速从天然水源或消防栓取水。

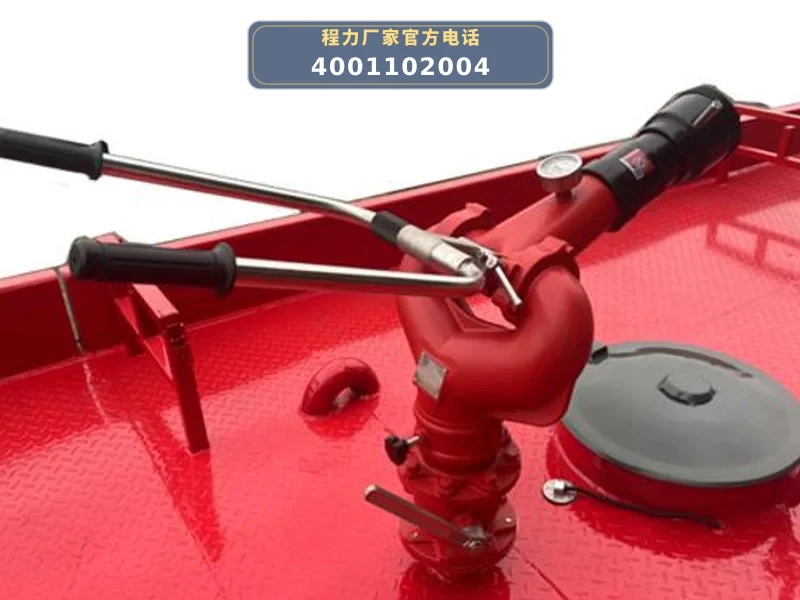

• 3. 大射程消防炮：车顶PS8/20W消防炮，流量20L/s，射程水≥50m，手动控制带锁止机构，操作简便，可有效覆盖火场。
• 4. 防腐水罐设计：水罐容积2.5m³，采用优质碳钢板焊接，内部防腐处理，设置纵、横防荡板，罐顶快速开启人孔，罐底带球阀排污口，液位指示器便于监控水量。

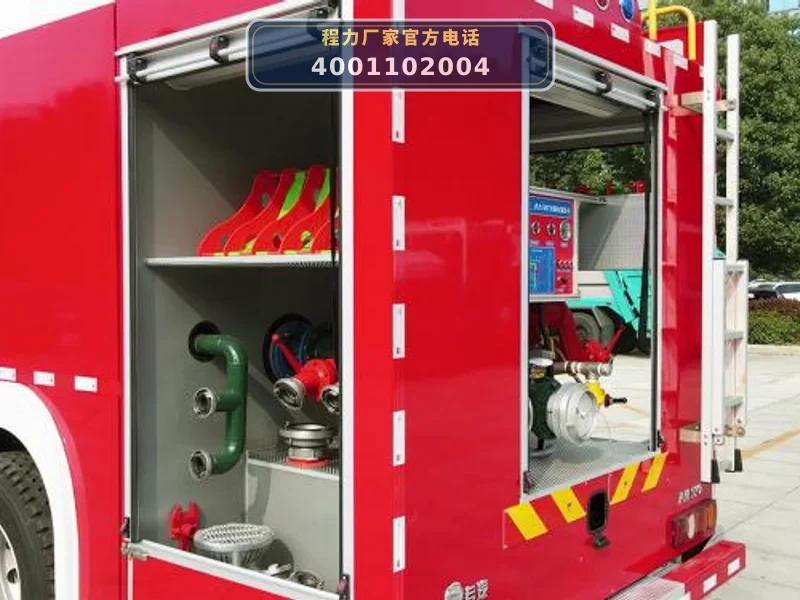

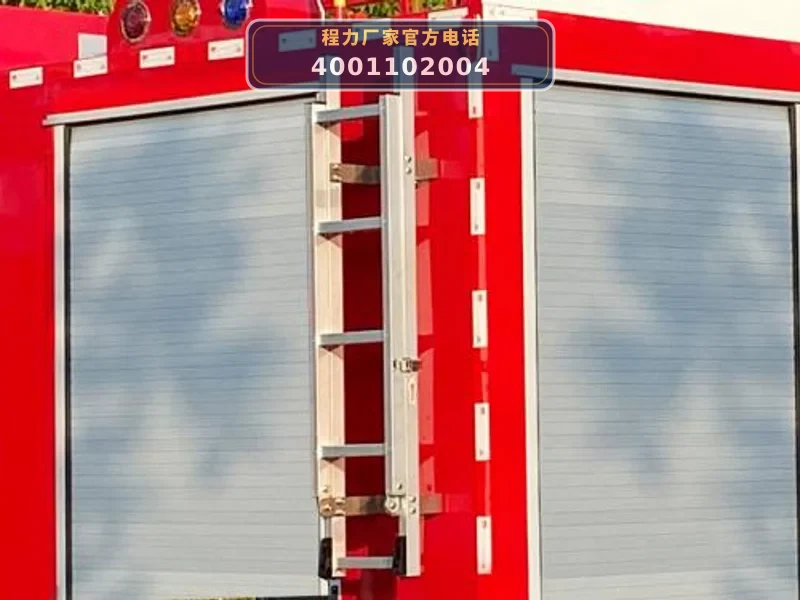

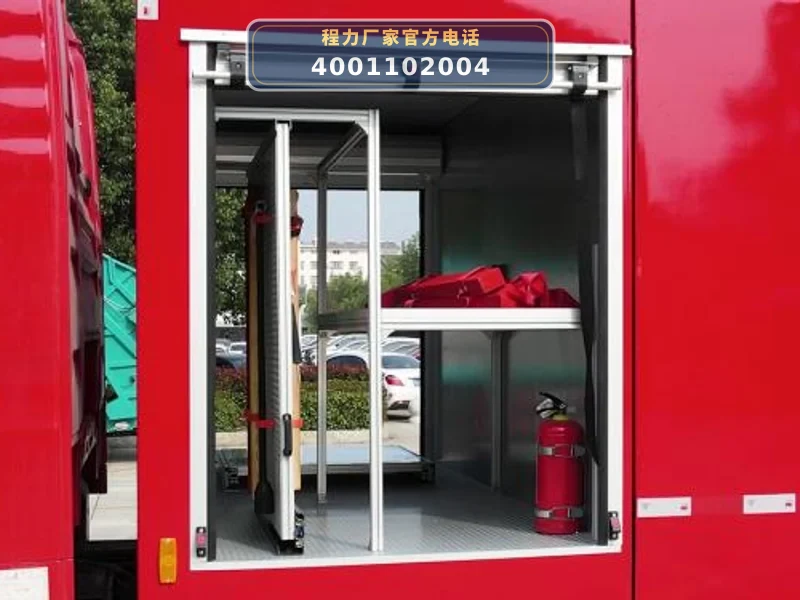

• 5. 人性化器材箱与照明：器材箱及泵房骨架蒙皮为优质碳钢，内部铝合金型材架，内饰铝板；所有器材箱及泵室均设带锁卷帘门，并配有LED照明灯，由卷帘门开闭控制，满足夜间作战需求。

08 / 操作与保养

• 1. 作业前检查：检查发动机机油、冷却液、燃油及尿素液位；确认取力器开关处于断开状态；检查消防泵、消防炮及管路连接是否紧固；检查水罐液位及排污阀是否关闭。
• 2. 消防泵操作：启动发动机，待气压达到安全值后，在驾驶室内挂取力器。打开泵室仪表板上的真空泵开关进行引水，观察真空表达到要求后打开出水阀。作业时监控压力表和转速表，避免超压。
• 3. 消防炮使用：手动旋转消防炮手柄调整喷射方向，通过锁止机构固定角度。开启炮前应缓慢打开球阀，防止水锤冲击。使用后关闭球阀，并松开锁止机构复位。
• 4. 管路放余水：每次作业完毕后，打开放余水管路球阀，排尽消防泵及管路内的余水，防止冬季冻裂。检查各球阀密封性，如有渗漏及时更换密封件。
• 5. 罐体维护：定期检查水罐内部防腐层，如有脱落及时修补。清洗罐体时避免使用硬质工具刮擦。检查液位指示器浮球是否卡滞，排污阀是否堵塞。
• 6. 器材箱及卷帘门保养：定期清洁卷帘门滑道，涂抹润滑脂；检查门锁及铆钉是否松动。器材架按使用频率调整布局，确保取用方便。照明灯由卷帘门开关控制，检查线路是否正常。

09 / 采购常见 FAQ

10 / 图片资料与展示
