CL5040TSL6QZ扫路车水罐0.5m³, 垃圾箱2.0m³

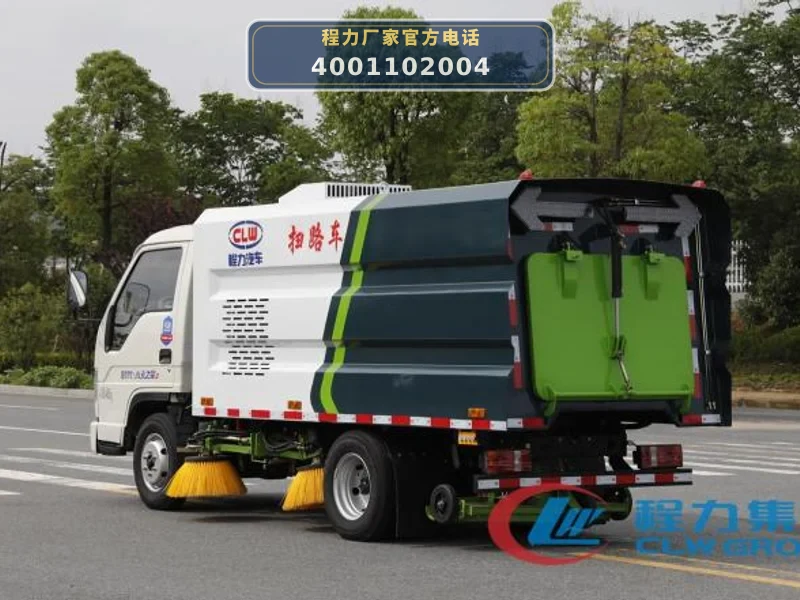

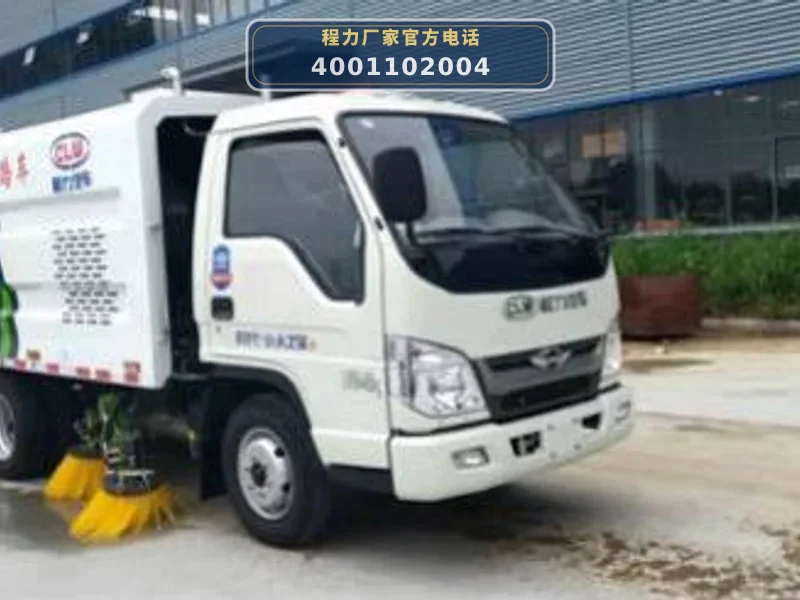

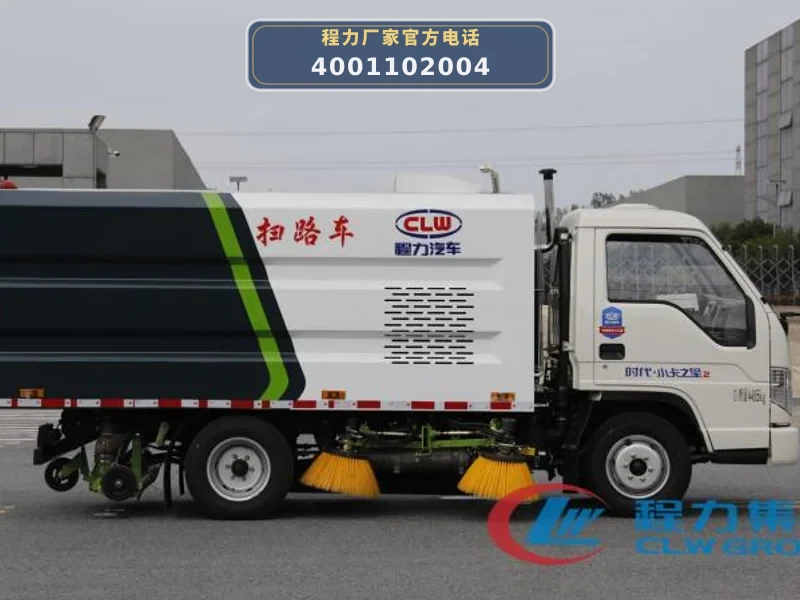

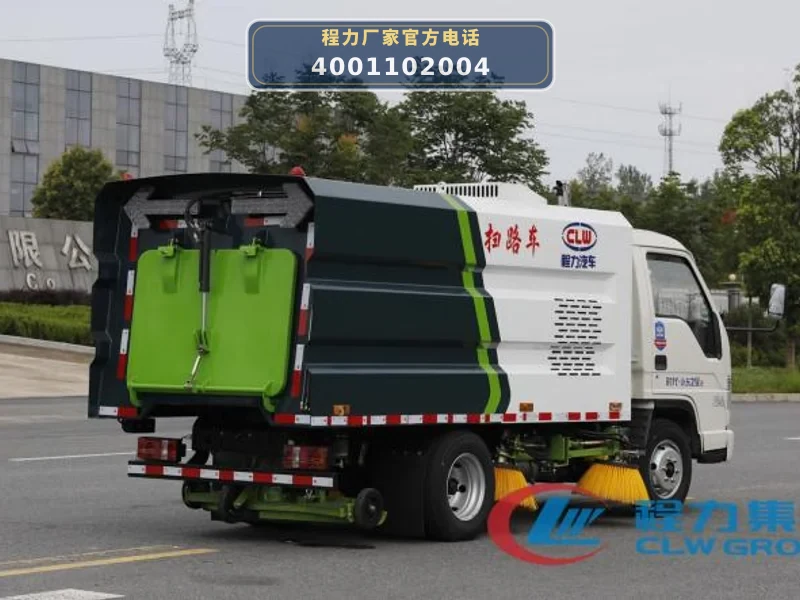

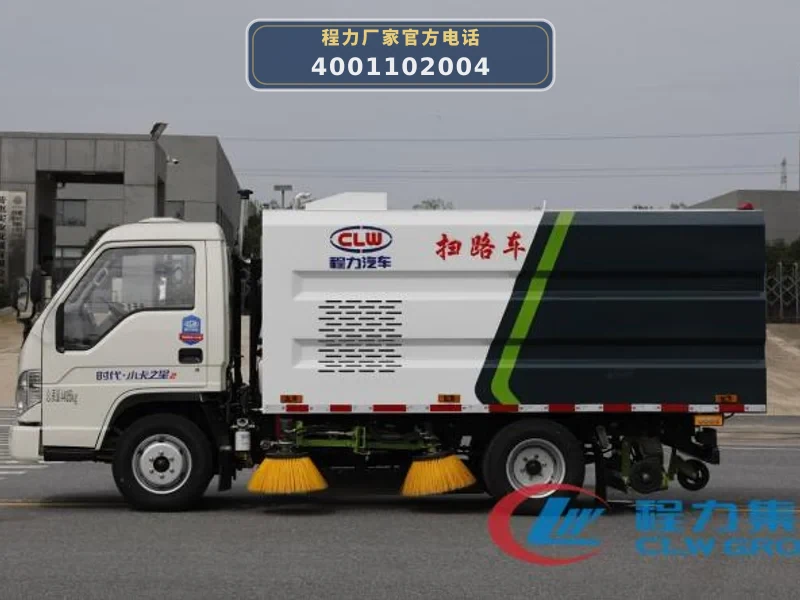

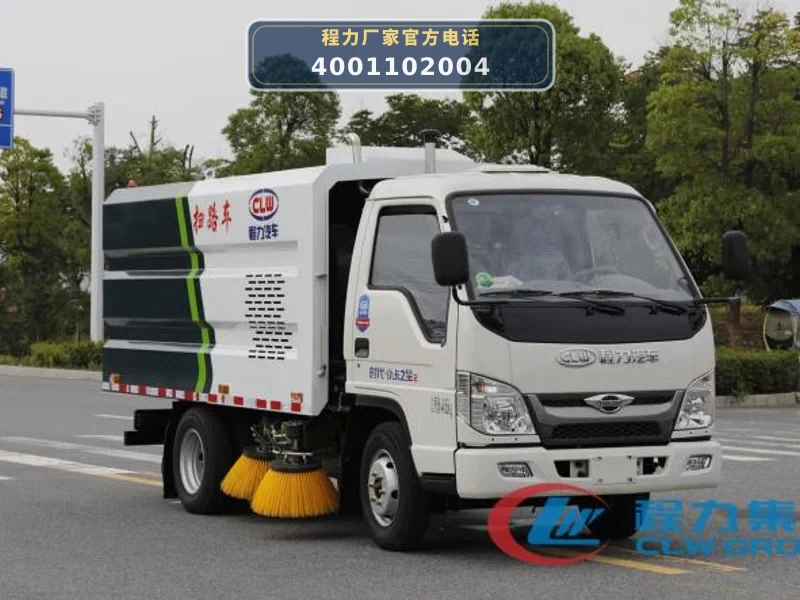

CL5040TSL6QZ型福田时代2.5方扫路车

CL5040TSL6QZ型扫路车，采用福田时代2600mm轴距底盘，全柴100马力发动机，上装配备中置四扫盘、后置吸盘、云内57马力副发动机、2.0m³垃圾箱及0.5m³水箱，清扫宽度2.2m，最大清扫能力33000m²/h，适用于城市道路、广场、公园等路面清扫保洁。

立即获取定制报价

01 / 核心技术参数

整车型号	CL5040TSL6QZ
产品名称	CL5040TSL6QZ型扫路车
底盘型号	BJ1045V9JB3-55
实际容积	水罐0.5m³, 垃圾箱2.0m³
整车长	5650,5400 mm
整车宽	1990 mm
整车高	2330 mm
总质量	4495 kg
整备质量	4200,3850 kg
额定载质量	165 kg
公告轴距	2600,2850,2800 mm
轮胎	6.00R15 10PR,6.00R15LT 10PR,185R14LT 8PR,6.50R15LT 10PR
轴荷	1710/2785 kg
接近角/离去角	18/16 °
前轮距	1345,1365,1410 mm
后轮距	1292,1430,1420 mm
钢板弹簧片数	7/5+3,7/5+2,3/5+2,2/3+2,2/5+3
轴数	2 个
驾驶室准乘人数	2 人
最高车速	110 km/h

02 / 动力与传动系统

公告动力选型：共 5 款

序号	型号	排量	功率	生产企业
1	Q23-95C60	2300 ml	70 kW	安徽全柴动力股份有限公司
2	Q23-95E60	2300 ml	70 kW	安徽全柴动力股份有限公司
3	Q23A-100C60	2300 ml	73 kW	安徽全柴动力股份有限公司
4	Q23A-100E60	2300 ml	73 kW	安徽全柴动力股份有限公司
5	Q23A-110C60	2300 ml	80 kW	安徽全柴动力股份有限公司

公告状态标志

免征是燃油否环保是

其他动力与传动配置

底盘平台	BJ1045V9JB3-55
能源类型	柴油
制动系统	有
轮胎规格	6.00R15 10PR,6.00R15LT 10PR,185R14LT 8PR,6.50R15LT 10PR

03 / 上装配置

1. 副发动机

云内57马力副发动机

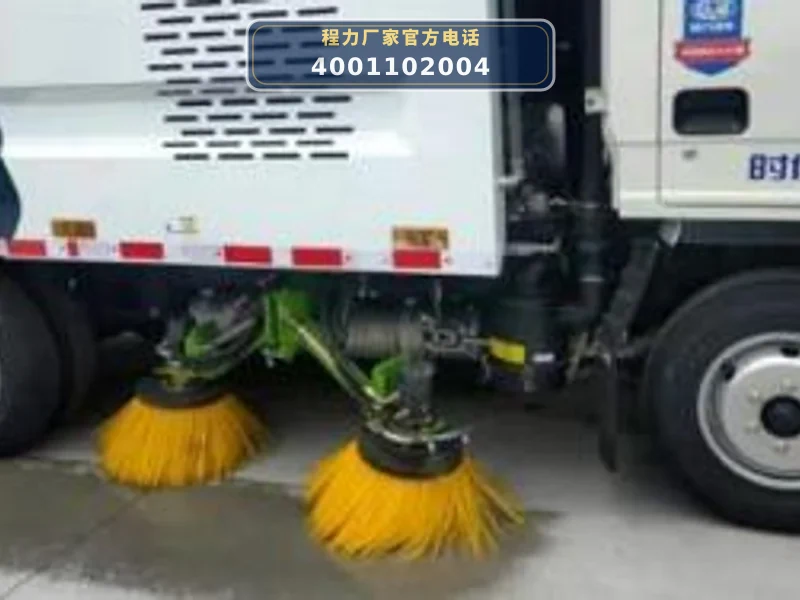

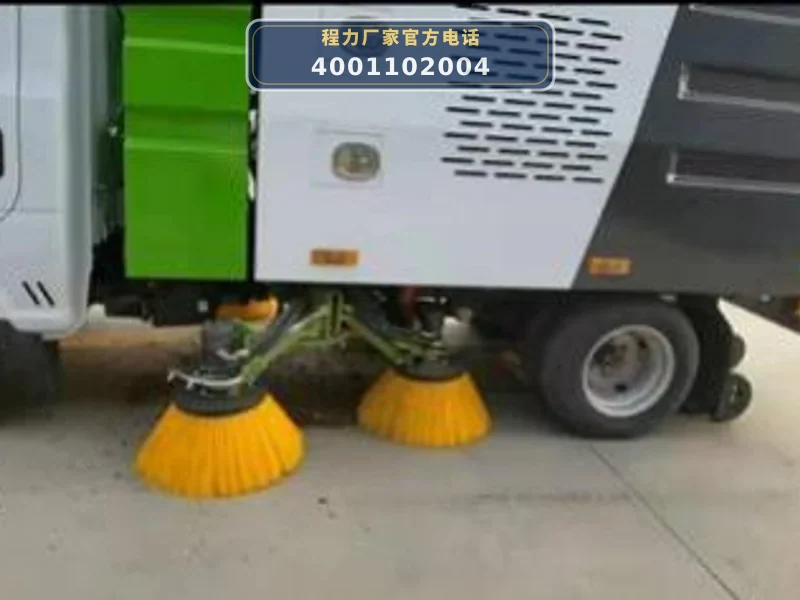

2. 扫盘装置

中置四个扫盘，液压马达驱动，右前可独立控制，具有避让回复功能。扫盘直径300mm，扫盘角度前倾：10-15度外倾：10-15度

3. 吸盘

单吸口，液压控制，弹簧悬浮。吸口直径200mm

4. 液压系统

开式、电气控制。主要元件：齿轮泵、液压马达、液压缸、电磁阀。系统压力12MPa，液压油箱容量40L

5. 电气系统

DC24V，电压24V，蓄电池24V（2只12V串联）

6. 洒水系统

电动隔膜泵、水滤器、喷嘴等

7. 水箱与垃圾箱

碳钢水箱及不锈钢垃圾箱，水罐额定容量0.5m³，垃圾箱额定容量2.0m³

8. 风机

免维护离心风机

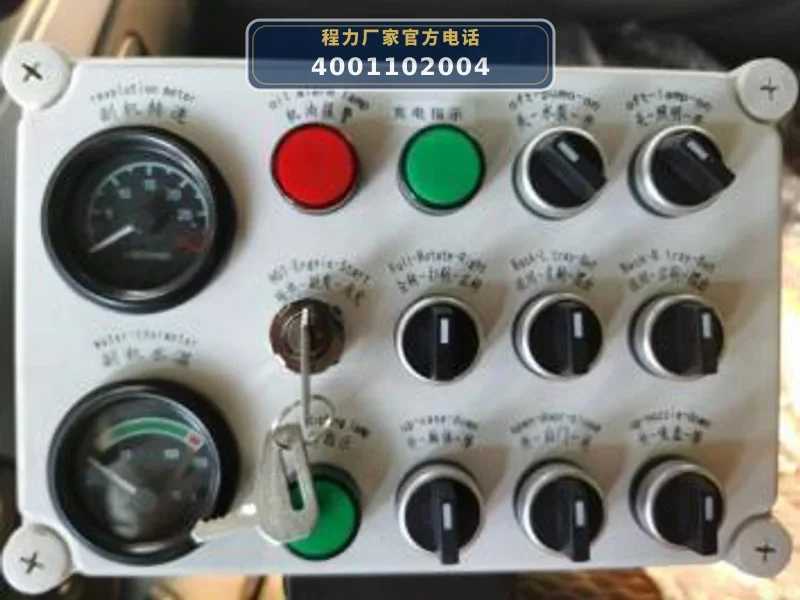

9. 控制系统

西门子控制开关，驾驶室及尾部两套操作

10. 安全装置

尾部LED箭头灯

04 / 工信部公告

免征：是燃油：否环保：是

公告车型编号	CL5040TSL6QZ
公告产品名称	CL5040TSL6QZ型扫路车
公告品牌	程力牌
公告企业	程力汽车集团股份有限公司
公告批次	406
发布日期	20260509

ABS型号:CM4YL;ABS生产企业:广州瑞立科密汽车电子股份有限公司;选装部件名称及其相关描述:随底盘选装驾驶室;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧防护由车辆两侧专用装置替代,后防护装置材料为Q235,连接方式为焊接连接,后部防护断面尺寸(宽×高)50×100(mm),后部防护离地高度(mm):390;专用功能及装置描述:该车主要用于道路清扫,主要专用装置为箱体,清扫总成;其他说明:整车长(mm)/轴距(mm)对用关系为:5400/2600,5650/2850,随底盘选装驾驶室。

05 / 工作原理

CL5040TSL6QZ型扫路车以福田BJ1045V9JB3-55二类底盘为动力平台，底盘发动机采用全柴动力Q23A-100C60（100马力），通过取力器驱动行走系统；上装作业由云内57马力副发动机独立驱动液压油泵、高压水泵和风机，实现清扫、吸尘、降尘功能。整车总质量4495kg，轴距2600mm，外形尺寸5400×1990×2330mm。

作业时，副发动机驱动液压油泵，通过海德瑞沃电磁阀组控制力沃液压摆线马达，带动中置四个扫盘（直径300mm）旋转，扫盘可前倾10-15°、外倾10-15°，右前扫盘可独立控制并具备避让回复功能。扫刷将两侧垃圾扫至吸盘前方；同时，新西山电子隔膜水泵将0.5m³清水箱中的水加压后经喷嘴喷出，形成水幕降尘。

吸盘为单吸口（直径200mm），液压控制、弹簧悬浮，利用免维护离心风机产生的负压，将垃圾经风管吸入2.0m³不锈钢垃圾箱贮存。垃圾箱举升角度约42°，便于卸料。电气系统为DC24V（2只12V串联），驾驶室和尾部各有一套操作面板，可选择“全清扫”或“右清扫”模式。清扫效率≥95%，最大吸入粒度约50mm，吸扫宽度2.2m，最大清扫能力33000m²/h，吸扫行驶速度3-15km/h。

06 / 适用作业场景

城市道路与市政广场清扫：适用于城市主干道、次干道、人行道及市政广场的日常清扫保洁。2.2m吸扫宽度配合中置四扫盘，可有效收集路面灰尘、树叶、饮料瓶等杂物，最大清扫能力33000m²/h，适合大面积机械化作业。
高速公路与桥梁路面清洁：底盘最高车速110km/h，可快速转场至高速公路、桥梁、隧道等路段进行清扫作业。吸扫行驶速度3-15km/h，配合后置吸盘，可清除路面石子、砖头等较大颗粒物（最大吸入粒度约50mm）。
机场道面与码头场地清扫：整车外形紧凑（5400×1990×2330mm），机动灵活，适合机场道面、码头、物流园区等封闭或半封闭场地的路面清洁。0.5m³水箱可满足短时降尘需求，减少二次扬尘。
城市住宅区与公园道路清扫：低噪声设计（满足噪声二阶段要求≤84dB(A)），适合住宅区、公园等对噪声敏感的区域作业。右扫模式可独立控制，便于贴近路沿清扫，垃圾箱容积2.0m³，可满足单次长时间作业需求。

07 / 产品核心优势

1. 高效清扫系统，作业范围广：中置四扫盘（直径300mm）+后置吸盘（直径200mm）布局，清扫宽度2.2m，最大清扫能力33000m²/h，清扫效率≥95%。可清扫从几十微米灰尘至40-80mm的石子、砖头、树叶、饮料水瓶等杂物，一次作业完成。
2. 独立副发动机驱动，作业稳定可靠：云内57马力副发动机通过侧取力口（PTO口）直接驱动液压泵，减少支撑座过渡，提高传递效率，节省油耗。副发动机独立于底盘发动机，确保行走与清扫作业互不干扰。
3. 免维护离心风机，寿命长：采用高效免维护离心风机，叶片材料为特殊钢，形状不易磨损，风机效率高，使用寿命长，降低维护成本。
4. 水箱与垃圾箱容积大，作业时间长：清水箱额定容量0.5m³，垃圾箱额定容量2.0m³，可满足长时间连续作业需求，减少加水、卸料频次，提升作业效率。垃圾箱采用不锈钢材质，耐腐蚀易清洁。
5. 双操控系统，操作便捷安全：驾驶室及尾部各设一套操作面板，驾驶员可在行进中及作业状态调整作业模式（全清扫/右清扫），安全性高。电控系统采用西门子控制开关，箱体举升、尾门开关、吸盘升降均为液压控制，动作平稳。

08 / 操作与保养

1. 作业前检查：检查底盘发动机机油、冷却液、制动液及轮胎气压（6.00R15钢丝胎）。启动副发动机，检查云内57马力副发动机运转是否平稳，液压系统压力（12MPa）是否正常，各管路接头无渗漏。
2. 扫盘与吸盘维护：定期检查中置四个扫盘的磨损情况，扫盘直径300mm，磨损后及时更换刷毛。检查吸盘（单吸口，直径200mm）的弹簧悬浮机构是否灵活，吸口橡胶裙边是否破损，确保负压密封。
3. 风机与风管保养：免维护离心风机无需定期润滑，但需检查风机叶轮有无异物卡滞，风管连接处密封性。每工作200小时清理风机内部积尘，检查叶片磨损。
4. 液压系统维护：液压油箱容量40L，使用抗磨液压油，每500小时更换滤芯并检查油位。检查海德瑞沃电磁阀组、力沃液压摆线马达及液压缸有无泄漏，系统压力12MPa，调整溢流阀时需参照说明书。
5. 水路与洒水系统保养：新西山电子隔膜水泵、水滤器、喷嘴等部件需定期清洗，防止堵塞。清水箱0.5m³，每次作业后放空余水，冬季需防冻。检查喷嘴喷水角度，确保降尘效果。
6. 垃圾箱与卸料操作：垃圾箱额定容量2.0m³，举升角度约42°，卸料时确保车辆停放在平坦地面，操作液压举升开关，垃圾箱倾斜后垃圾自动排出。定期清理箱体内壁，检查箱体密封条，防止污水泄漏。
