CLW5120TSL6SL型东风12方扫路车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5120TSL6SL型东风12方扫路车以EQ1120GL6NJ底盘为动力平台，发动机YCS04160N-60（排量4156ml，功率118kW/160PS）通过取力器驱动上装清扫系统。底盘总质量12400kg，轴距3800/3950mm，为扫路车上装提供稳定的行驶与承载基础。

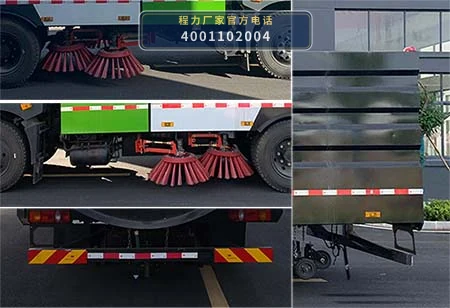

清扫作业时，取力器将发动机动力传递至风机与液压系统，风机在吸口处形成负压气流，路面垃圾与尘土经吸口进入垃圾箱；同时液压系统驱动扫刷旋转，将路面垃圾聚拢至吸口范围，完成“扫—吸”协同动作。

进入垃圾箱的含尘气流经过滤筒（或除尘滤袋）过滤后由风机排出，粉尘被截留在箱体内；垃圾箱满后，通过液压举升机构将箱体倾翻，垃圾自卸排出。整个作业链路围绕风机负压吸拾、扫刷聚拢、滤筒除尘、液压倾翻卸料展开。

06 / 适用作业场景

• 城市主干道及辅道路面清扫：CLW5120TSL6SL型扫路车总质量12400kg，轴距3800/3950mm，适合城市主干道、辅道及慢车道的日常路面清扫，扫刷与吸口协同作业可清除路面浮尘、纸屑、烟头等轻质垃圾。
• 厂区及园区道路保洁：该车采用东风EQ1120GL6NJ底盘，玉柴YCS04160N-60发动机118kW/160PS，动力匹配适合厂区、工业园区内部道路的常态化保洁作业，可对路面散落物料及粉尘进行清扫收集。
• 市政道路及广场路面清洁：公告用途为扫路车，上装清扫系统可对市政道路、广场等硬化路面进行扫吸作业，垃圾箱收集的垃圾通过液压倾翻机构集中排放，适合市政环卫日常保洁调度。
• 工地周边及渣土运输沿线降尘清扫：针对工地出入口及渣土运输沿线易产生路面撒漏和积尘的路段，该车扫刷聚拢与风机负压吸拾配合，可对路面散落尘土和细碎物料进行清扫收集，减少路面扬尘。

07 / 产品核心优势

• 1. 东风底盘与玉柴动力匹配：采用EQ1120GL6NJ底盘，搭载玉柴YCS04160N-60发动机，排量4156ml，功率118kW/160PS，动力输出与扫路车取力作业需求匹配，底盘总质量12400kg，承载与行驶稳定性有公告数据支撑。
• 2. 双轴距公告覆盖不同上装布置：公告轴距覆盖3800mm和3950mm两种规格，对应外形尺寸7750×2480mm与2500×2800mm，可适应不同上装布置与作业装置安装空间需求。
• 3. 扫吸结合清扫方式：上装采用扫刷聚拢与风机负压吸拾相结合的作业方式，路面垃圾经扫刷归拢后由吸口吸入垃圾箱，适合城市道路轻质垃圾与浮尘的清扫收集。
• 4. 液压倾翻卸料结构：垃圾箱配置液压举升倾翻机构，作业结束后可将箱体举升倾翻，实现垃圾集中自卸排放，减少人工清掏环节。
• 5. 公告免征与环保状态：公告库标记该车型免征为“是”，环保状态为“是”，燃油公告状态为“否”，车辆类型为扫路车，公告批次344，相关状态以公告字段为准。

08 / 操作与保养

• 1. 作业前检查清扫装置：作业前检查扫刷磨损情况及扫刷离地间隙，检查吸口周边有无杂物缠绕，确认风机皮带张紧度与滤筒安装到位，避免因扫刷过度磨损或吸口堵塞影响清扫效果。
• 2. 液压系统检查：检查液压油箱油位及液压管路接头有无渗漏，确认垃圾箱举升油缸、扫刷升降油缸动作平稳；作业中避免液压系统长时间超负荷运行。
• 3. 滤筒与垃圾箱清理：定期清理垃圾箱内积存垃圾，检查滤筒（除尘滤袋）积尘情况，按作业环境粉尘量及时清灰或更换，保持风机排气通畅，防止除尘效果下降。
• 4. 底盘常规保养：按EQ1120GL6NJ底盘保养要求，定期检查发动机YCS04160N-60机油、冷却液及空气滤清器，检查取力器传动轴连接与润滑状态，确保取力作业可靠。
• 5. 作业后检查与停放：作业结束后将垃圾箱内垃圾卸净，降下扫刷与吸口，检查轮胎气压及制动系统，车辆停放时确认取力器已脱开，避免下次启动带载。

09 / 产品常见 FAQ

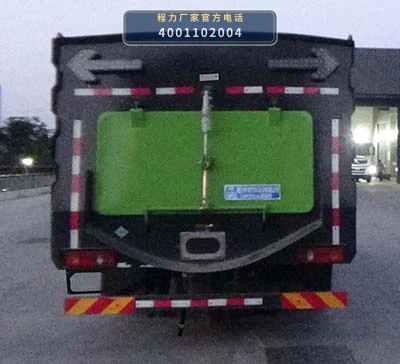

10 / 图片资料与展示
