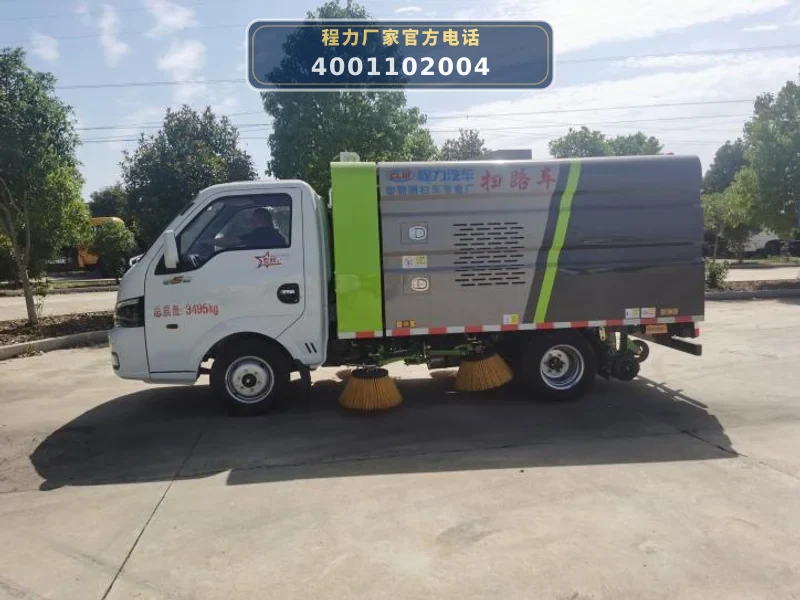

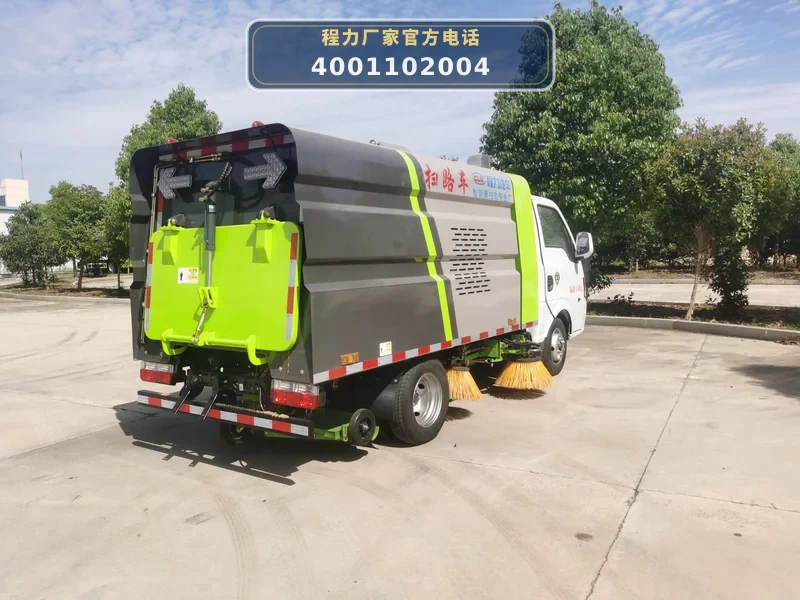

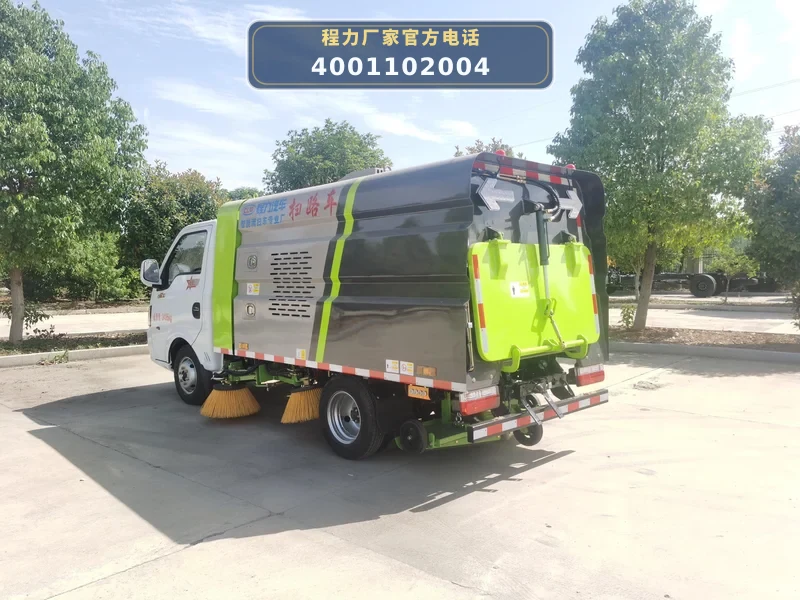

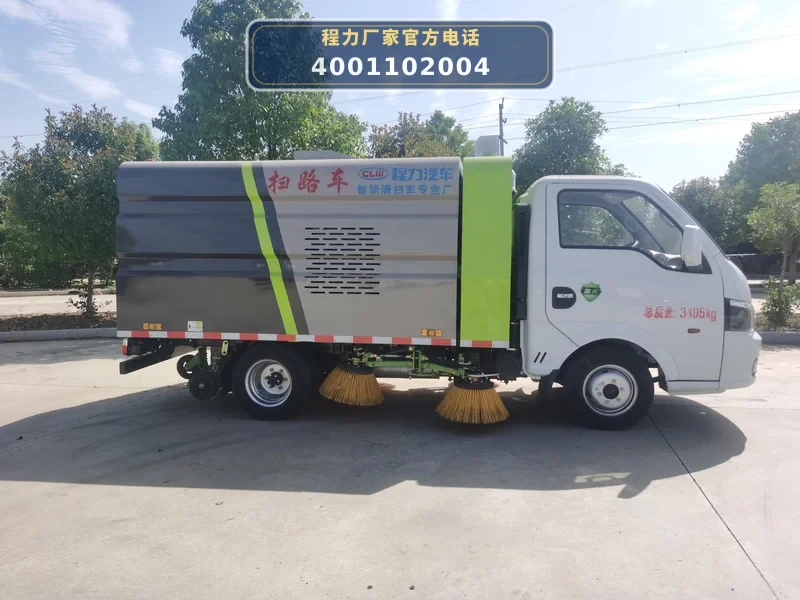

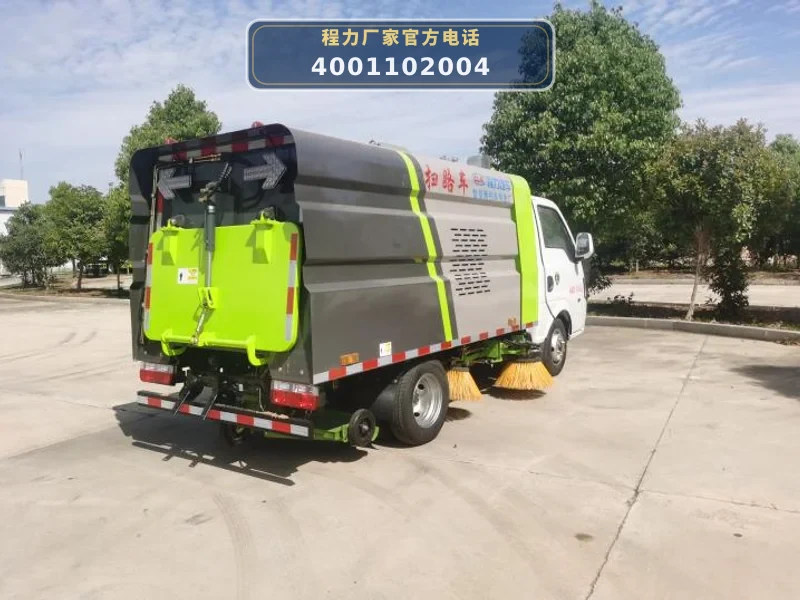

CLW5030TSL6HL型东风途逸2.5方蓝牌扫路车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

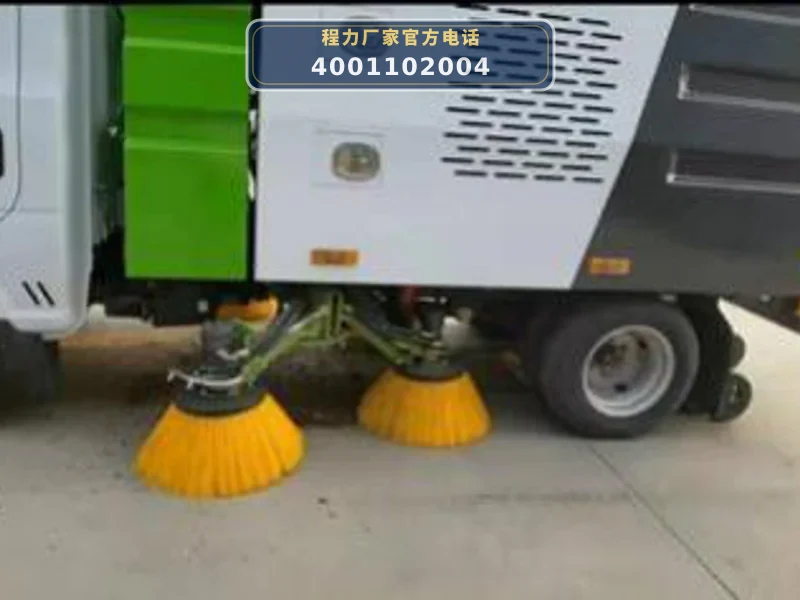

CLW5030TSL6HL型扫路车以东风EQ1035SJ16QC底盘为动力平台，底盘发动机采用柳州五菱柳机动力LJ4A15Q6汽油发动机，额定功率83kW，满足国六排放标准。作业时，副发动机（云内，额定功率42kW）驱动液压油泵和离心风机工作。液压油泵驱动中置四个扫盘（液压马达驱动）进行伸缩、升降和旋转，扫盘直径300mm，前倾10-15度、外倾10-15度，将两侧垃圾扫至吸盘前方。

同时，洒水系统的电动隔膜泵将0.5m³水罐中的清洁水加压后通过喷嘴喷出，形成水幕降尘。吸盘为单吸口，液压控制、弹簧悬浮，吸口直径200mm，利用风机产生的负压将垃圾经风管吸入2m³垃圾箱贮存。垃圾箱举升角度≥45°，便于卸料。整车总质量3495kg，整备质量3300kg，轴距2600mm，外形尺寸5150×1690×2240mm。

06 / 适用作业场景

• 城市道路清扫：适用于城市主干道、次干道、人行道等路面的日常清扫，清扫宽度2.2m，最大清扫能力33000m²/h，可清除灰尘、树叶、石子、饮料瓶等杂物。
• 广场与机场道面清洁：用于广场、机场道面、码头等大面积硬化路面的保洁作业，吸扫行驶速度3-15km/h，清扫效率≥95%。
• 住宅区与公园道路清扫：适用于城市住宅区、公园内部道路的清扫，0.5m³水罐和2m³垃圾箱可满足长时间作业需求，减少加水卸料频次。
• 桥梁与隧道清洁：可用于桥梁、隧道等封闭或半封闭路面的清扫，湿扫模式有效降尘，减少二次污染。

07 / 产品核心优势

• 1. 高效清扫系统：中置四扫盘（液压马达驱动）+后置吸盘（单吸口，弹簧悬浮）布局，清扫宽度2.2m，最大清扫能力33000m²/h，最大吸入粒度50mm，清扫效率≥95%。
• 2. 大容量水箱与垃圾箱：水罐额定容量0.5m³，垃圾箱额定容量2m³，垃圾箱举升角度≥45°，可长时间连续作业，减少中途加水卸料次数。
• 3. 可靠底盘与动力：采用东风途逸EQ1035SJ16QC底盘，轴距2600mm，柳州五菱LJ4A15Q6汽油发动机（83kW），国六排放，带ABS、方向助力、原厂空调，动力强劲，爬坡能力30%。
• 4. 高品质上装配置：云内副发动机（42kW）、力沃液压摆线马达、海德瑞沃电磁阀组、伟业免维护离心风机、新西山电子隔膜水泵，西门子控制开关，尾部LED箭头灯，手动泵应急系统。

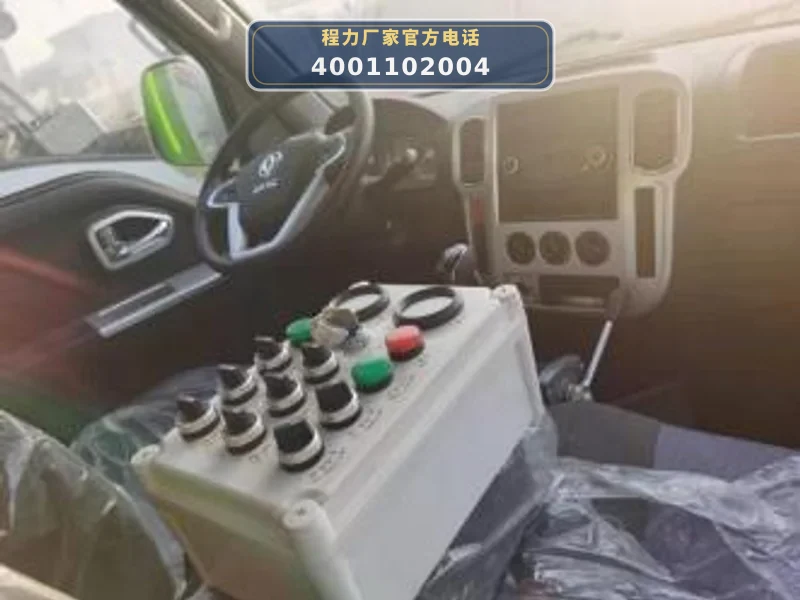

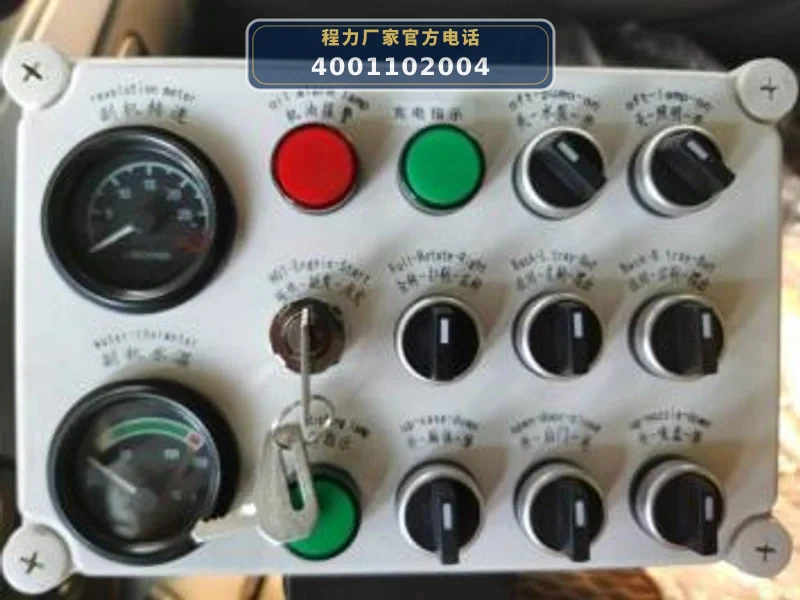

• 5. 灵活作业模式与操控：扫盘右前可独立控制，具有避让回复功能；驾驶室及尾部两套电控系统，可选“全清扫”、“右清扫”模式，适应不同路况。

08 / 操作与保养

• 1. 扫盘装置：每日作业前检查四个扫盘（直径300mm）的磨损情况，确保扫盘角度（前倾10-15度、外倾10-15度）正常；检查液压马达及管路有无渗漏；刷臂转动使用工程隔套免打黄油，但仍需定期检查转动灵活性。
• 2. 吸盘与风机：检查吸盘（单吸口，直径200mm）的液压控制和弹簧悬浮功能，确保吸口离地间隙合适；定期清理吸盘及风管内的堵塞物；检查伟业免维护离心风机运转是否平稳，皮带张紧度是否正常。
• 3. 液压系统：检查液压油箱油位（容量60L），油温不超过60°C；定期更换液压油滤芯；检查齿轮泵、液压马达、液压缸、电磁阀组（海德瑞沃）有无渗漏，系统压力保持在12MPa。
• 4. 洒水系统：检查电动隔膜泵（新西山）、水滤器、喷嘴是否畅通；每日作业后清空水罐（0.5m³）并冲洗管路，防止杂质堵塞喷嘴。
• 5. 电气系统：检查蓄电池（24V，两只12V串联）电压及接线；测试驾驶室及尾部两套电控开关、西门子控制开关、尾部LED箭头灯功能是否正常；检查分离式自动离合器动作是否灵敏。
• 6. 垃圾箱与举升机构：定期检查垃圾箱（2m³）密封条是否完好，举升角度≥45°时液压缸有无异响；手动泵应急系统需每月测试一次，确保断电时能手动举升卸料。
