CLW5030TSL6型东风3方扫路车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5030TSL6型东风3方扫路车以EQ1035SJ16QC底盘为动力平台，发动机DAM16KLQ（排量1597ml，功率90kW/122PS）通过取力器驱动上装清扫系统。底盘总质量3495kg，整备质量3220kg，额定载质量145kg，轴距2600mm，为清扫装置和垃圾箱体提供紧凑的承载基础。

作业时，取力器将发动机动力传递至风机和液压系统。风机在吸口处形成负压气流，路面垃圾与粉尘在气流作用下经吸管进入垃圾箱；同时，清扫机构（扫刷）将路面垃圾聚拢至吸口范围，完成“扫—吸”联合动作。垃圾箱内设置滤筒或除尘装置，对含尘气流进行过滤，洁净空气排出，粉尘留在箱内。

垃圾箱满后，车辆驶至指定倾倒点，通过液压油缸举升箱体或开启后门，将垃圾卸出。液压系统由取力器驱动的油泵供油，通过多路阀控制举升、开门等动作。上装作业与底盘行驶通过取力器切换，确保清扫作业时动力输出稳定。

06 / 适用作业场景

• 城市道路及街巷清扫保洁：CLW5030TSL6扫路车外形尺寸5010×1660×2190mm，轴距2600mm，车身紧凑，适合城市次干道、背街小巷、人行道及辅道的机械化清扫保洁作业，可替代人工完成路面粉尘、纸屑、烟头等垃圾的清扫与收集。
• 厂区及园区道路清洁：总质量3495kg，整备质量3220kg，额定载质量145kg，搭载DAM16KLQ汽油发动机，适合厂矿企业、物流园区、学校、医院等内部道路的日常清扫，汽油机噪声相对较低，对周边环境影响较小。
• 公园及广场硬质地面清扫：车辆尺寸小巧，轴距2600mm，转弯半径小，可在公园步道、广场、停车场等硬质铺装地面进行清扫作业，吸扫结合的方式能有效清除地面浮尘和细小垃圾。
• 物业小区道路及地下车库入口清扫：整车高度2190mm（选装状态2410mm），宽度1660mm，可适应住宅小区内部道路及地下车库出入口坡道等狭窄区域的清扫需求，汽油动力便于在封闭或半封闭环境中使用。

07 / 产品核心优势

• 1. 紧凑车身，机动灵活：CLW5030TSL6外形尺寸5010×1660×2190mm，轴距2600mm，整备质量3220kg，车身短小，转弯半径小，适合城市狭窄街巷、小区道路及园区通道的清扫作业，通过性好。
• 2. 汽油动力，排放环保：搭载DAM16KLQ汽油发动机，排量1597ml，功率90kW/122PS，公告环保状态为“是”，免征状态为“是”，适合对排放和噪声有要求的城区及园区作业环境。
• 3. 扫吸结合，作业效率高：上装采用扫刷聚拢与风机负压吸拾相结合的作业方式，可同步完成路面清扫和垃圾收集，减少扬尘，适用于硬质路面的日常保洁。
• 4. 液压卸料，操作便捷：垃圾箱卸料采用液压举升或开门方式，由取力器驱动油泵供油，多路阀控制动作，卸料操作集中，降低人工劳动强度。
• 5. 公告参数齐全，上牌有据：CLW5030TSL6已在工信部第402批公告登记，公告型号、总质量3495kg、整备质量3220kg、额定载质量145kg、外形尺寸及发动机型号等参数完整，免征与环保状态均有明确标注，便于办理相关手续。

08 / 操作与保养

• 1. 作业前检查清扫装置：作业前检查扫刷磨损情况、吸口有无堵塞、吸管连接是否紧固；检查垃圾箱内是否清空，箱体密封条是否完好，避免作业中漏尘。
• 2. 检查风机与滤筒：定期检查风机皮带张紧度、风机叶轮有无异物缠绕；清理或更换滤筒（除尘滤芯），保持过滤通畅，防止箱内负压不足影响吸拾效果。
• 3. 液压系统维护：检查液压油油位及油质，按周期更换液压油和滤芯；检查油缸、油管及接头有无渗漏，多路阀操作是否顺畅，确保举升卸料动作可靠。
• 4. 取力器与传动检查：作业前确认取力器挂挡到位，传动轴连接螺栓无松动；作业结束后及时脱开取力器，避免行驶中误操作。
• 5. 底盘常规保养：按DAM16KLQ发动机保养要求定期更换机油、机滤、空滤；检查制动系统、轮胎气压及灯光信号，保持底盘技术状态良好。

09 / 产品常见 FAQ

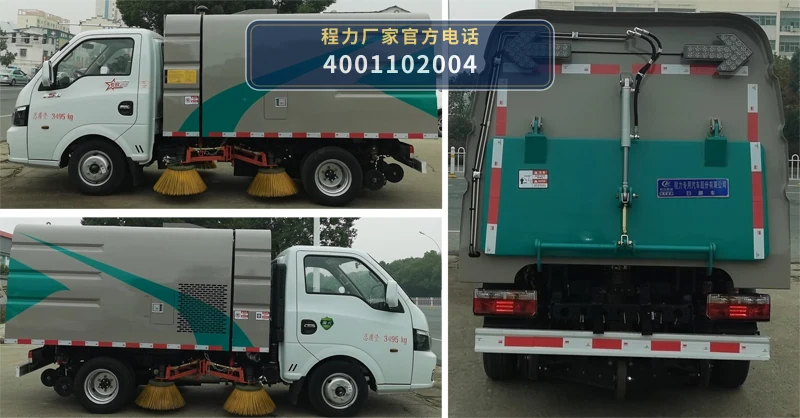

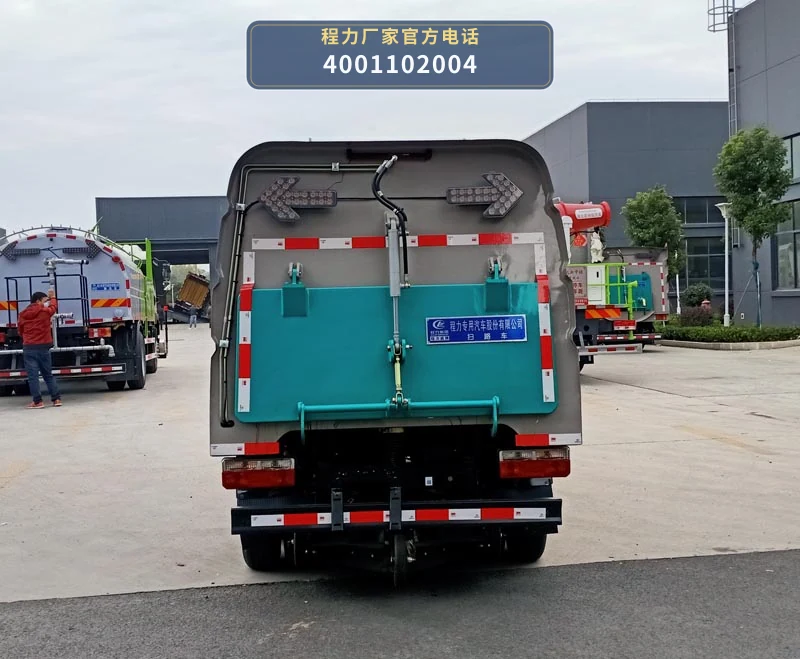

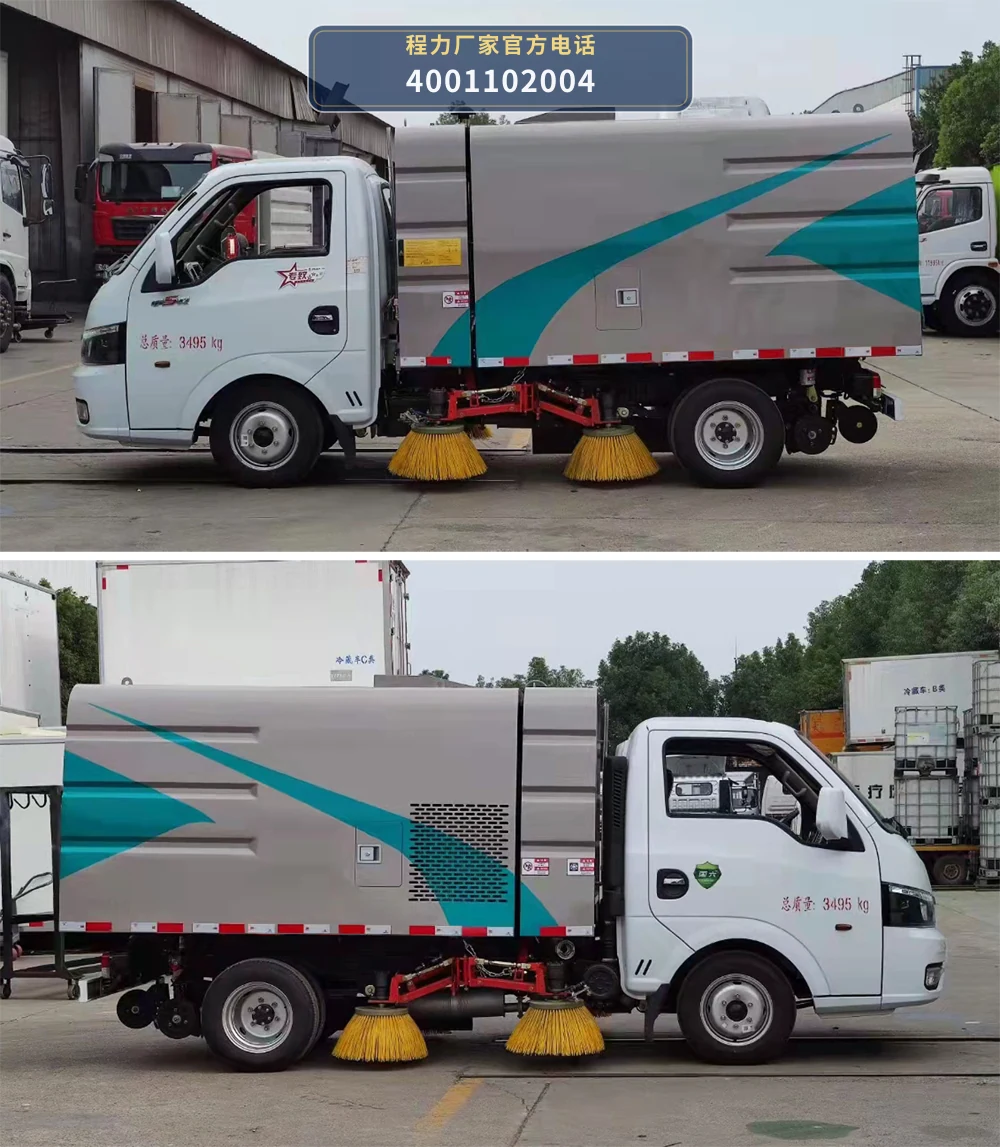

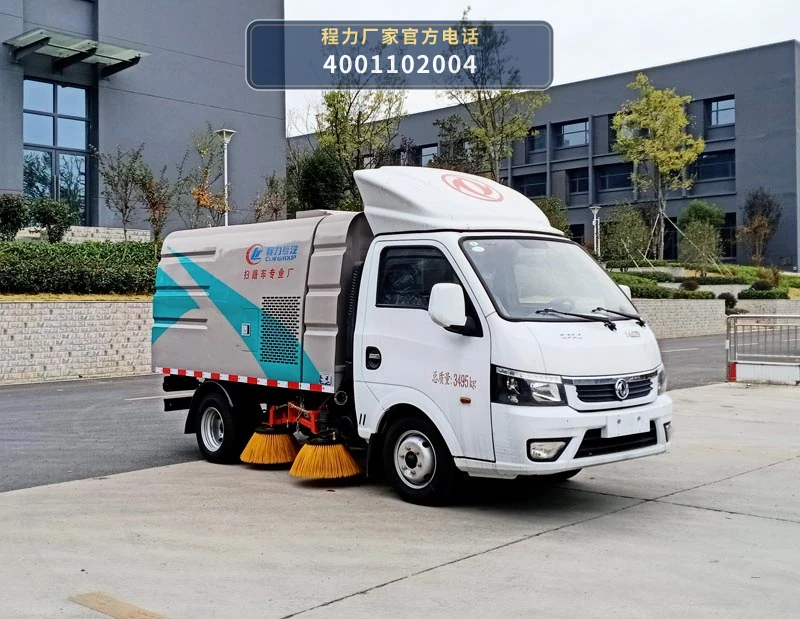

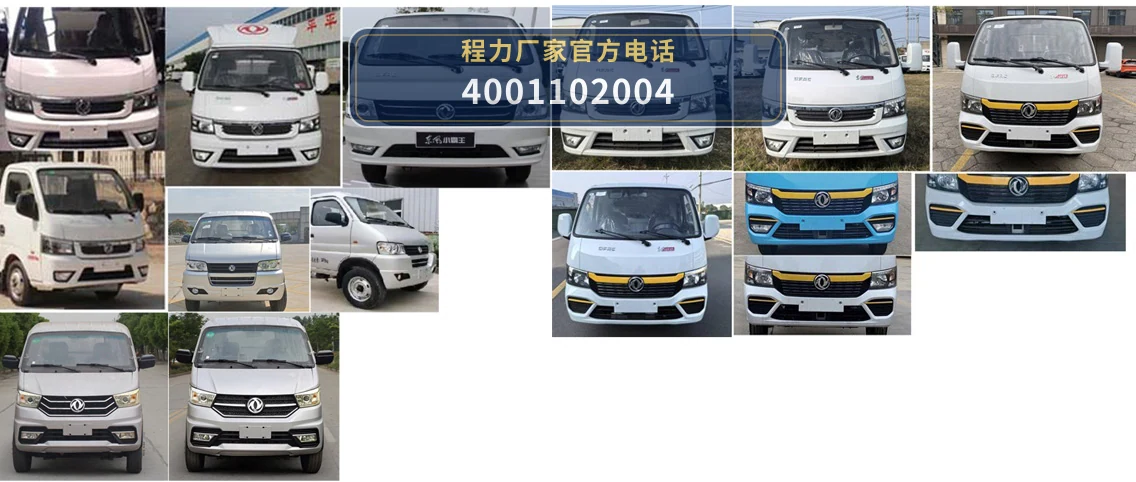

10 / 图片资料与展示
