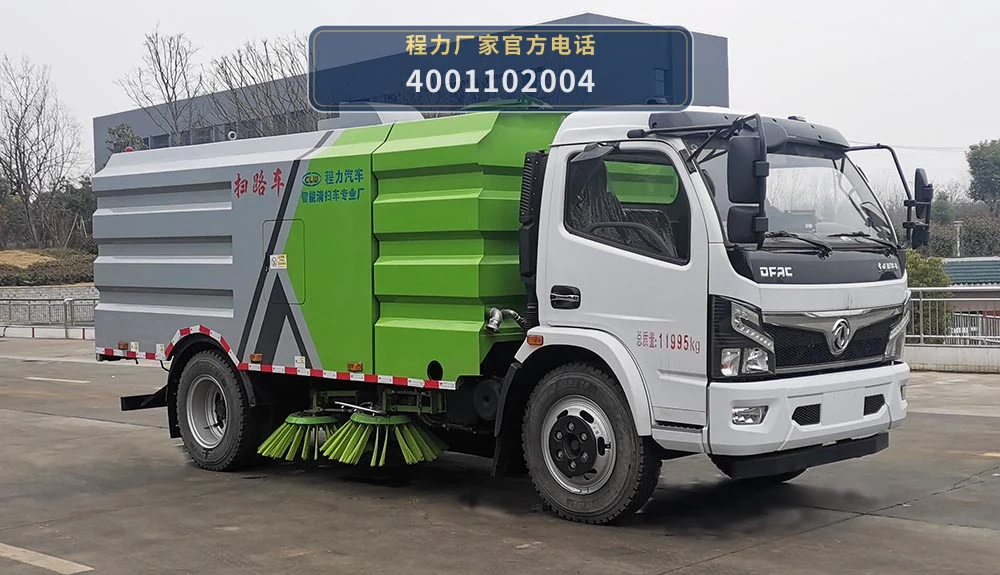

CL5120TSL6QZ型东风12方扫路车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

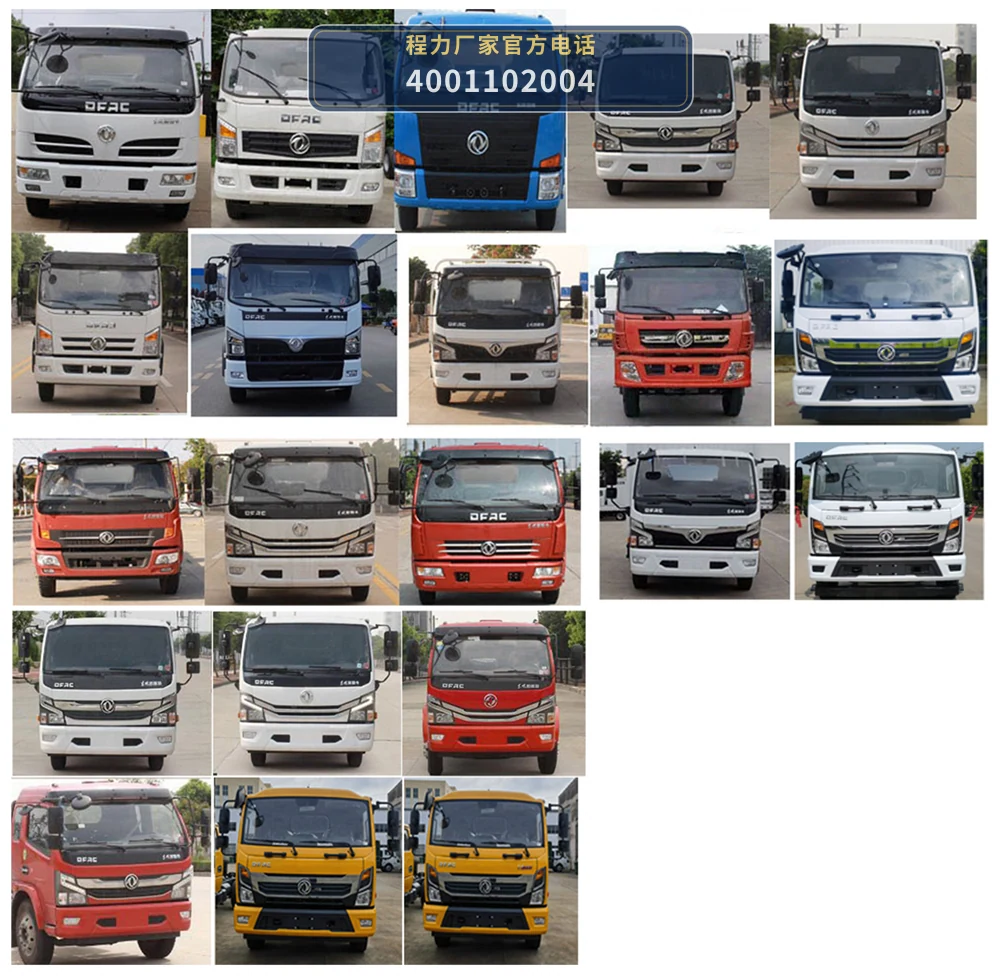

CL5120TSL6QZ型东风12方扫路车以东风EQ1125SJ8CDC底盘为动力平台，发动机（可选YCY30165-60、D30TCIF1、CY4SK361、NV30-C6D、ZD30D16-6N、D25TCIF1、CY4SK161、NV30-C6G、D4.0NS6B185、CA4DD2-18E6-30、YCS04190-68、D40TCIF1、D4.0NS6B195、D4.0NS6B170、H30-165E60、D4.0NS6B160、NV30-C6C、Q28-156E60、CA4DB2A16E68、CA4DB2-17E68、YCY30170-60、YN25PLUS160B、Q25D-160E60等）通过取力器驱动上装作业系统。底盘总质量11995kg，轴距覆盖3600mm至4700mm多种规格，整备质量6250kg，额定载质量5615kg（部分轴距对应5550kg），为扫路作业提供稳定的动力与承载基础。

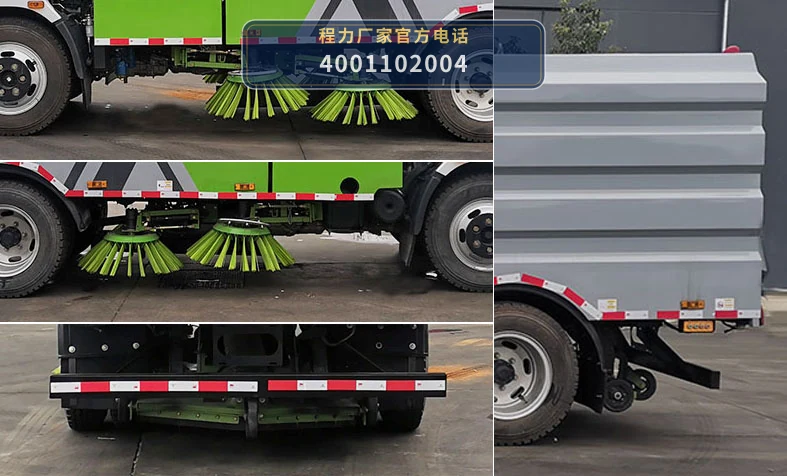

扫路车作业时，取力器将发动机动力传递至风机和液压系统。风机高速旋转在吸口处形成负压，将路面垃圾、灰尘经吸管吸入垃圾箱；同时，扫刷（中置或后置）由液压马达驱动旋转，将路面垃圾集中至吸口附近，形成“扫刷聚拢+负压抽吸”的联合清扫链路。垃圾在垃圾箱内实现气固分离，干净空气经出风口排出，垃圾沉降在箱体内。

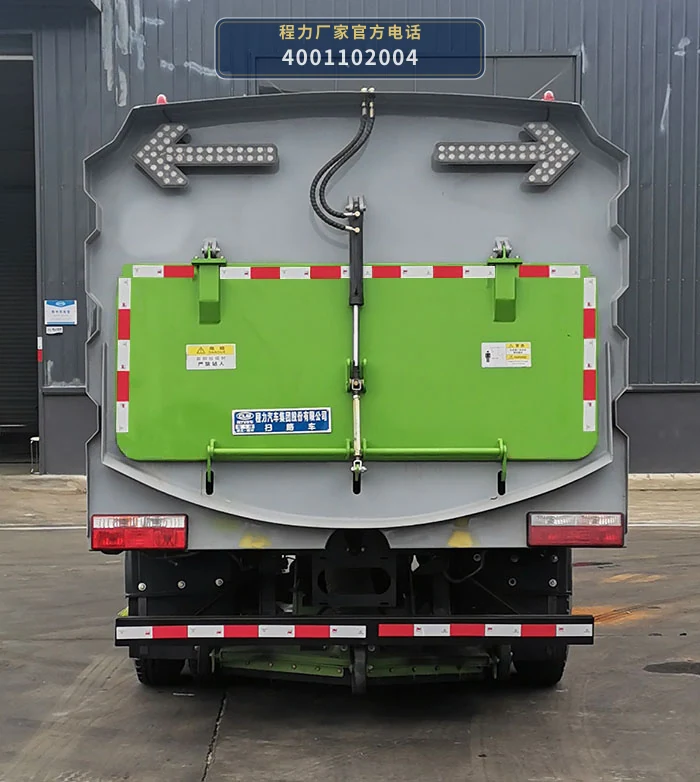

清扫作业结束后，车辆行驶至垃圾倾倒点，通过液压系统举升垃圾箱或开启后门，将收集的垃圾排出。箱体容积与公告尺寸（6710×2210×2770mm）相匹配，具体有效容积以实际配置为准。液压系统由底盘取力器驱动液压泵，通过控制阀组操纵扫刷升降、垃圾箱举升等动作，作业过程由驾驶室内控制面板集中操作。

06 / 适用作业场景

• 城市主干道及次干道路面清扫：CL5120TSL6QZ扫路车总质量11995kg，轴距覆盖3600-4700mm，适合城市道路机动清扫作业。扫刷聚拢与负压抽吸联合工作，可清除路面尘土、纸屑、塑料袋等常见垃圾，适用于市政环卫部门对主干道、次干道的日常保洁。
• 厂区及工业园区道路保洁：该车采用东风EQ1125SJ8CDC底盘，发动机功率覆盖110-143kW，动力储备满足厂区道路清扫需求。扫路车可对厂区内部道路、车间周边路面进行机械化清扫，减少人工清扫扬尘，适合工业园区、物流园区等场所的日常保洁作业。
• 公园及景区道路清扫：扫路车轴距3600mm等较短规格可选，转弯半径相对较小，适合公园内部道路、景区环线等较窄路面的清扫作业。扫刷与吸口配合可清理落叶、尘土等垃圾，保持景区路面整洁。
• 学校及医院周边道路保洁：公告标记该车环保状态为是，适合对排放有一定要求的城区路段清扫。扫路车可对学校、医院周边道路进行机械化清扫，减少人工清扫带来的扬尘，作业时由驾驶室集中控制，操作便捷。

07 / 产品核心优势

• 1. 东风底盘平台，轴距覆盖范围广：CL5120TSL6QZ采用东风EQ1125SJ8CDC底盘，轴距可选3600、3800、3950、4050、4100、4200、4400、4700mm共8种规格，用户可根据道路条件与上装布置需求选择合适轴距，适应不同清扫场景。
• 2. 多发动机可选，动力覆盖110-143kW：公告涵盖玉柴、云内、朝柴、全柴、康明斯、一汽等多家发动机，排量2.44L至4.156L，功率110kW/149PS至143kW/194PS，用户可根据当地排放政策、动力需求与维保便利性选择合适动力配置。
• 3. 总质量11995kg，额定载质量5615kg：该车总质量11995kg，整备质量6250kg，额定载质量5615kg（部分轴距对应5550kg），承载能力满足扫路车垃圾箱、水箱及上装设备的重量要求，支持作业续航与清扫效率。
• 4. 公告标记免征、环保：公告库标记该车免征状态为是、环保状态为是，燃油公告状态为否。用户可依据公告字段了解车辆税费与环保属性，具体政策执行以当地主管部门规定为准。
• 5. 扫刷+负压抽吸联合清扫，作业链路完整：上装采用扫刷聚拢与风机负压抽吸相结合的清扫方式，扫刷由液压马达驱动，风机由取力器驱动，垃圾经吸管进入垃圾箱实现气固分离，清扫、收集、排放链路完整，适合多种路面垃圾的机械化清扫。

08 / 操作与保养

• 1. 作业前检查扫刷与吸口：作业前检查扫刷磨损情况，调整扫刷接地压力，确保扫刷与路面接触适中；检查吸口周边密封胶条是否完好，吸管有无堵塞或破损，支持负压抽吸效果。
• 2. 检查风机与液压系统：检查风机皮带张紧度及风机轴承润滑情况；检查液压油油位、油质，检查液压泵、液压马达及控制阀组有无渗漏，确保扫刷升降和垃圾箱举升动作平稳可靠。
• 3. 垃圾箱与滤清装置维护：定期清理垃圾箱内部，检查箱体密封条是否老化；检查气固分离装置（滤网或滤筒）是否堵塞或破损，及时清理或更换，支持排气通畅和分离效果。
• 4. 取力器与传动部件检查：检查取力器结合与分离是否顺畅，传动轴及万向节有无松动或异响；作业时观察取力器工作状态，发现异常及时停机检查。
• 5. 底盘常规保养：按底盘说明书要求定期更换发动机机油、机滤、空滤及燃油滤清器；检查制动系统、转向系统及轮胎气压，确保底盘行驶与作业安全。
