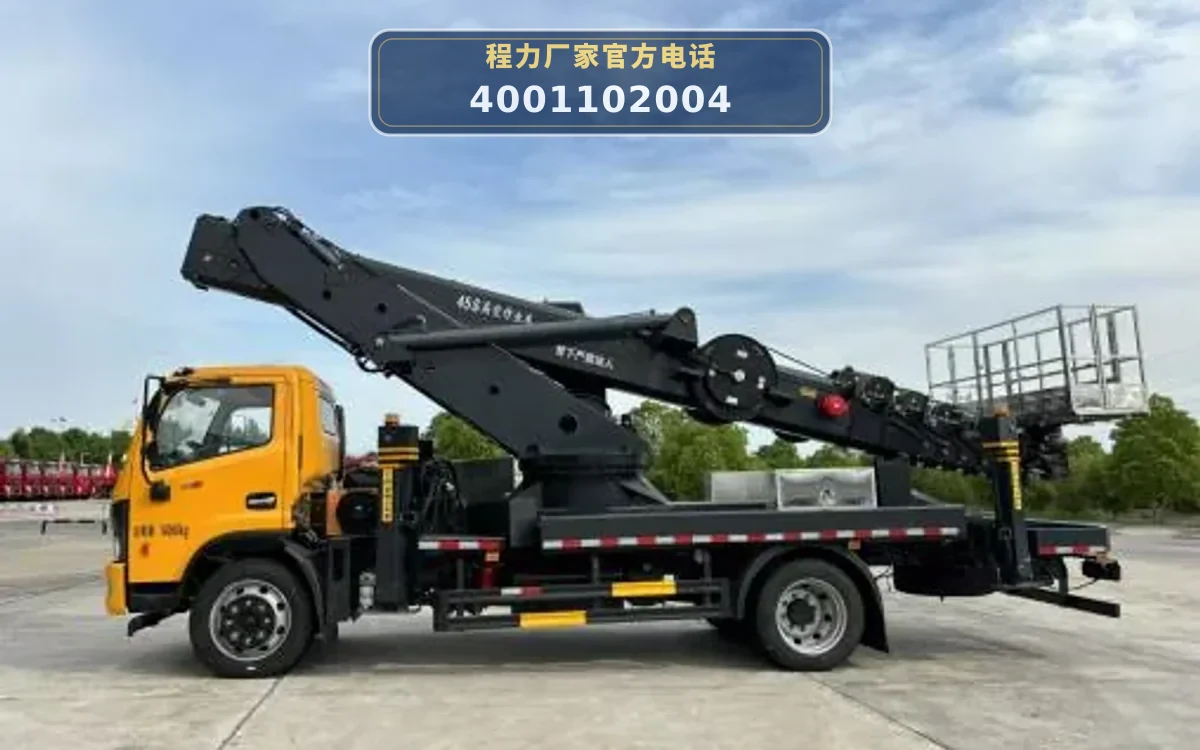

CL5140JGK6ADS型东风福瑞卡45米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5140JGK6ADS型高空作业车以东风福瑞卡EQ1145S8EDC底盘为动力平台，发动机（云内D40TCIF1/D30TCIF1等，最大功率135kW）通过取力器驱动液压油泵，为整车液压系统提供动力。液压油经负载敏感比例阀、平衡阀等控制元件，按操作指令分配至各执行机构。

作业时，前V后V型支腿（跨距8200/8000mm）首先展开并调平，确保整车稳定。随后，七节多边形工作臂（同步伸缩，钢丝绳伸缩机构）在双变幅油缸驱动下举升，回转装置实现360°连续回转，将工作平台（高强度不锈钢，尺寸2000×700×1000mm，额定载荷200kg）送至目标作业位置。CAN总线控制系统实时监测臂长、仰角、平台高度等参数，并具备自动限幅和软腿保护功能。作业完成后，通过手动应急泵或电控操作将臂架收回，支腿复位，车辆恢复行驶状态。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度45米、作业幅度20米，可满足10kV及以上架空线路的带电或停电作业，工作平台可载3人及工具，配合绝缘措施进行线路检修。
• 城市路灯及景观照明安装维护：适用于城市道路、广场、公园等场所的路灯、景观灯安装、维修和更换，工作平台360°回转便于多角度操作。
• 通信基站天线架设与维护：45米作业高度可覆盖多数通信塔高度，用于天线、馈线安装及设备检修，平台额定载荷200kg可承载人员和工具。
• 高空建筑物外墙清洗与装饰：适用于高层建筑外墙清洗、涂料喷涂、广告牌安装等，支腿跨距大，稳定性好，可在狭窄街道作业。
• 园林树木修剪与养护：用于高大树木的修剪、病虫害防治及果品采摘，工作平台可旋转，臂架伸缩灵活，提高作业效率。

07 / 产品核心优势

• 1. 最大作业高度45米，作业幅度20米：七节多边形工作臂同步伸缩，最大作业高度45米，最大作业幅度20米，最大作业高度时作业幅度5米，覆盖范围广，满足多种高空作业需求。

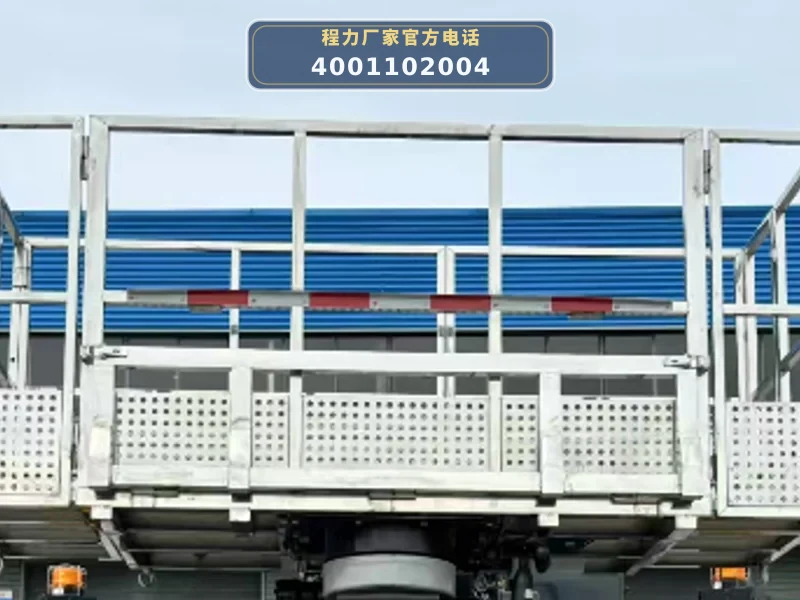

• 2. 高强度不锈钢工作平台，额定载荷200kg：工作平台采用高强度不锈钢材质（2000×700×1000mm），耐腐蚀、易清洁，额定载荷200kg，可承载3名作业人员及工具。

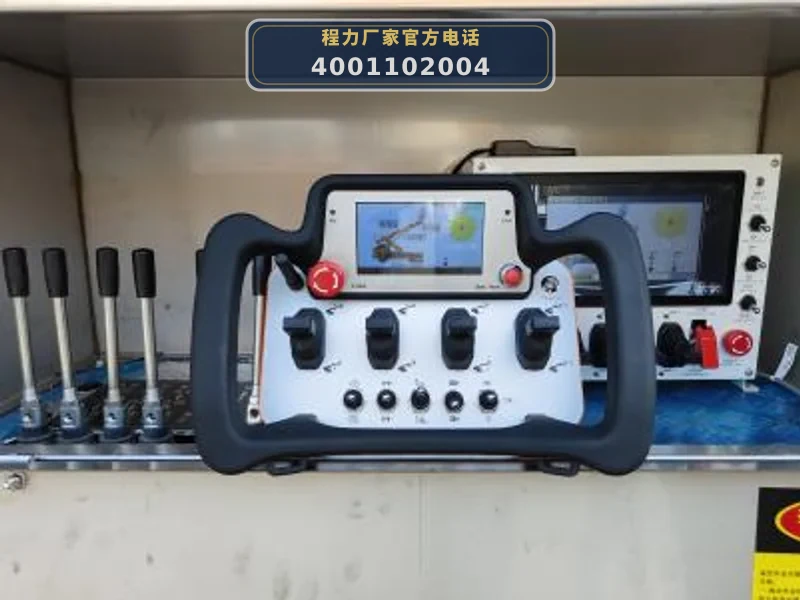

• 3. CAN总线控制系统，配备无线遥控器：电液比例阀组配合CAN总线控制系统，实现无级调速和精准控制；标配无线遥控器，操作安全方便；下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。
• 4. 前V后V型支腿，带软腿保护功能：三节前V后V型支腿，横向跨距8200/8000mm，稳定性强；标配软腿保护功能，支腿支地不实时自动限制危险方向工作，提升安全性。
• 5. 手动应急操作系统，保障安全：配备手动应急泵，当发动机或主泵发生故障时，可通过应急系统将工作人员安全送回地面并将整车收回至行车状态。

08 / 操作与保养

• 1. 作业前检查支腿系统：检查前V后V型支腿的液压管路有无渗漏，支腿伸缩是否顺畅，支腿盘是否完好；确认支腿完全展开并支撑在坚实路面，观察水平仪确保整车水平。

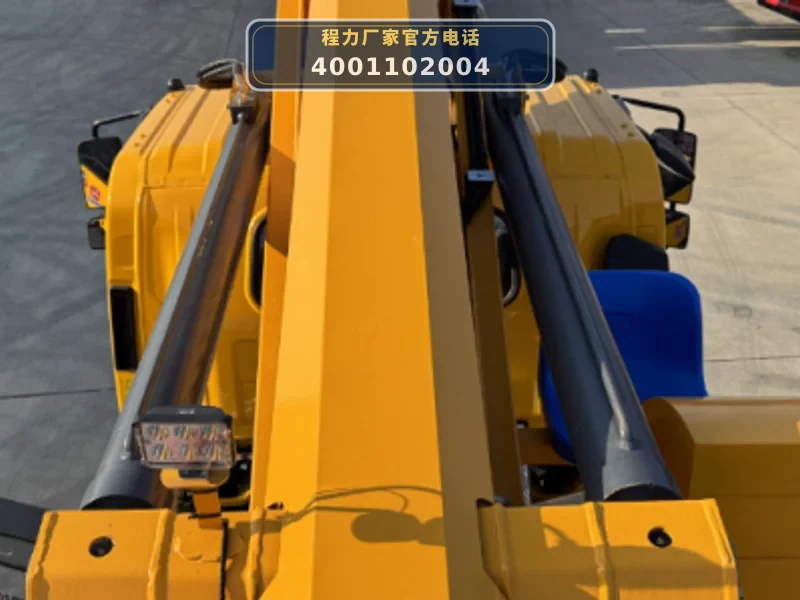

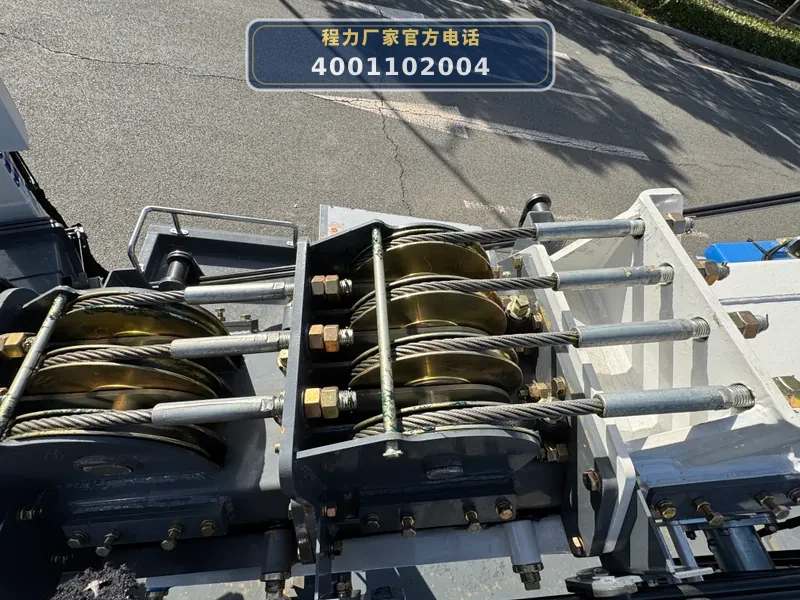

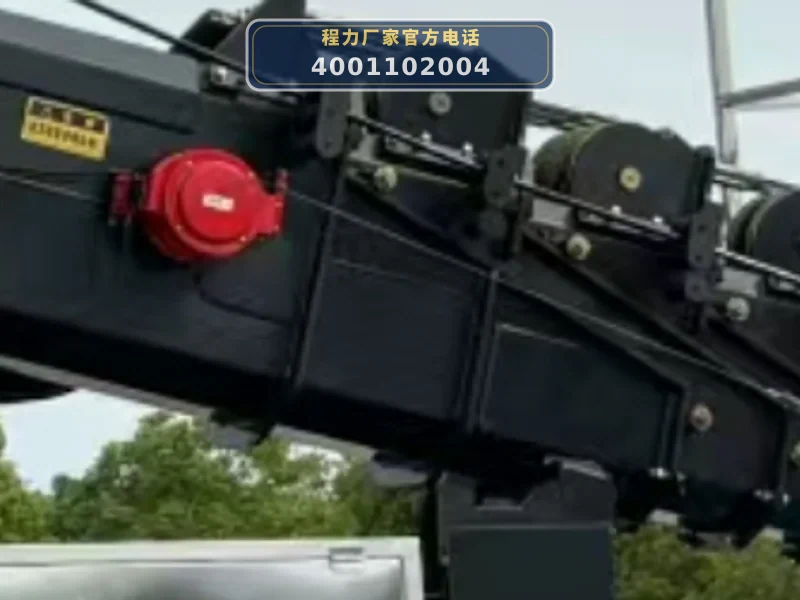

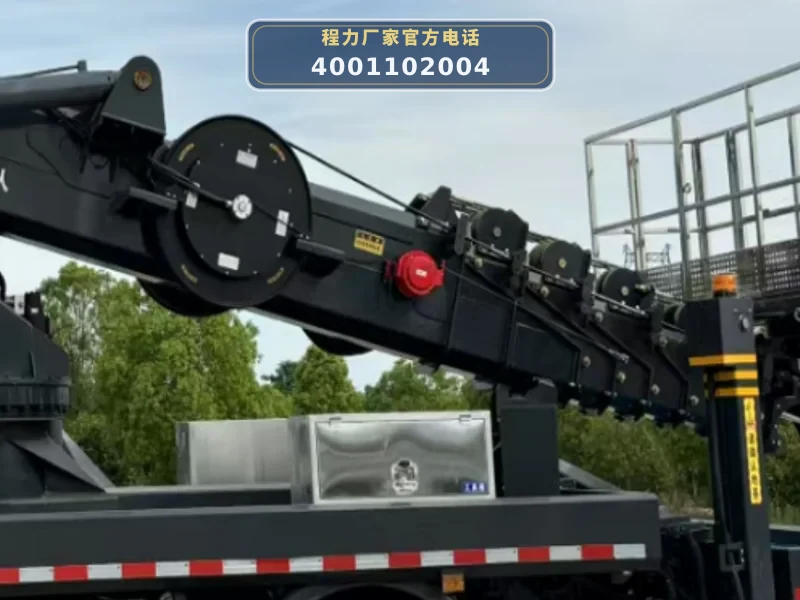

• 2. 检查臂架及钢丝绳：定期检查七节多边形工作臂的伸缩钢丝绳有无断丝、磨损或松弛，钢丝绳接头螺丝是否松动；检查外置伸缩油缸有无渗油，臂架表面有无裂纹。

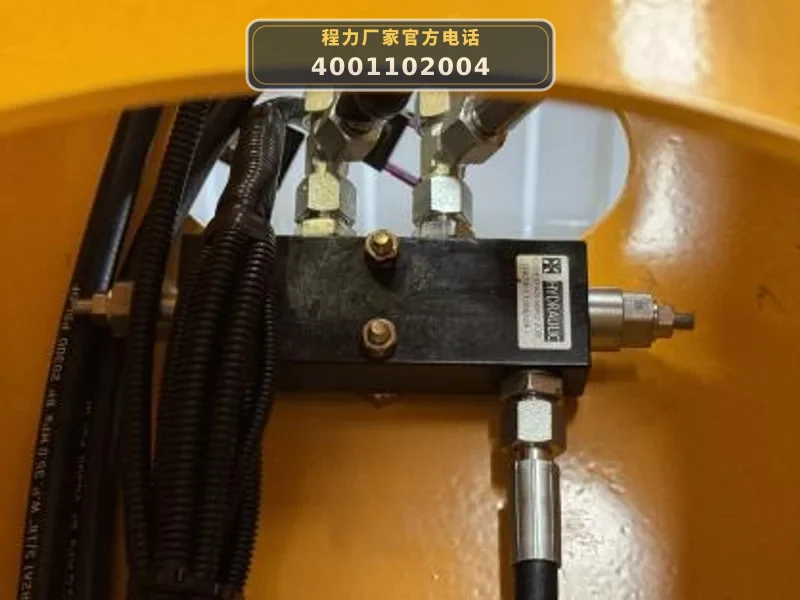

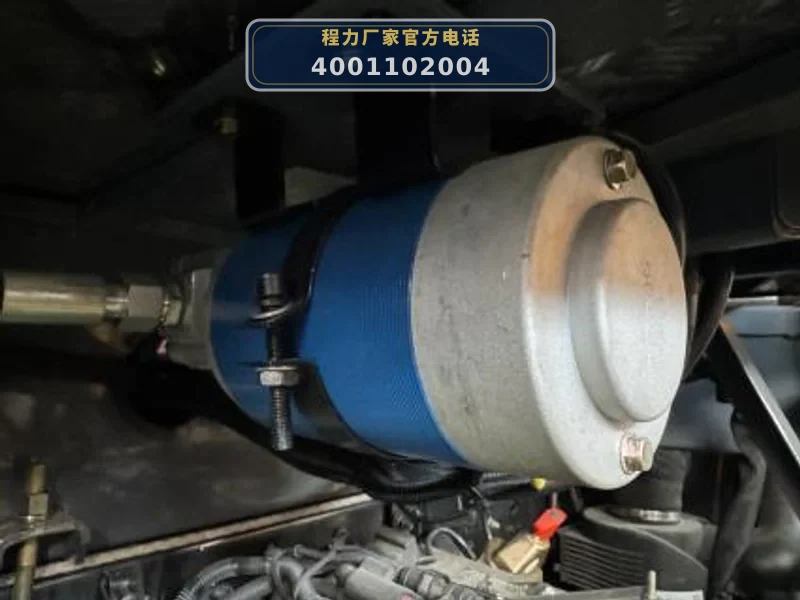

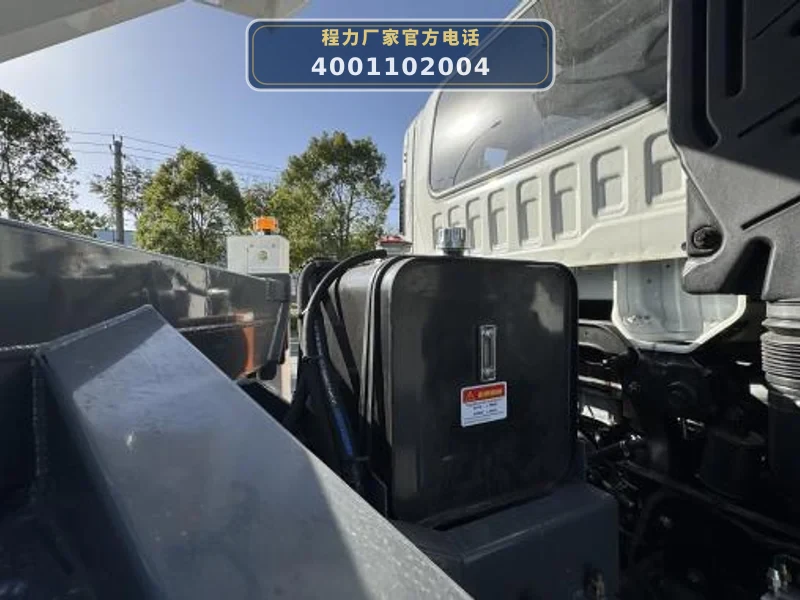

• 3. 液压系统维护：检查液压油箱油位，不足时添加同型号液压油；定期更换液压油滤芯；检查负载敏感比例阀、平衡阀等元件有无泄漏；手动应急泵每月测试一次。
• 4. 电气系统检查：检查CAN总线控制器、无线遥控器电池电量及信号；检查下车5寸液晶显示屏显示是否正常；测试紧急停止装置功能；检查工作平台称重风速传感器。

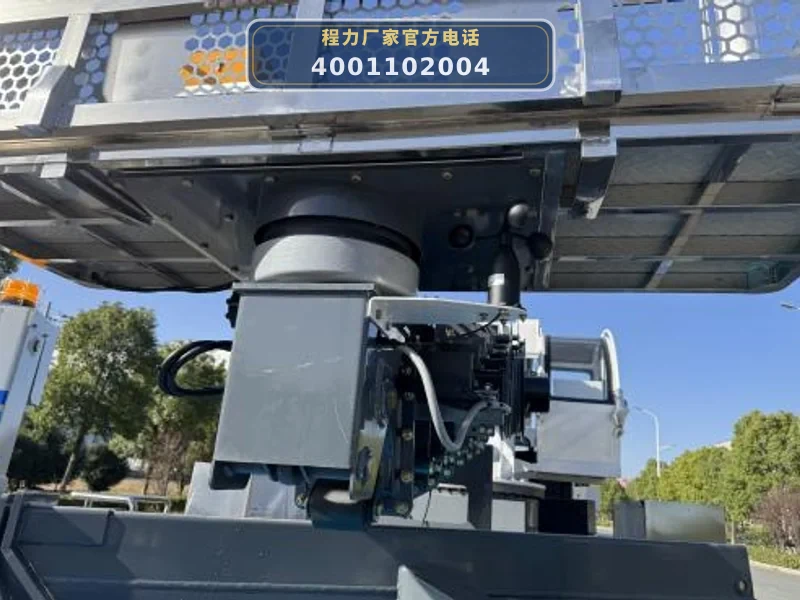

• 5. 回转机构保养：检查回转支撑连接处螺母是否松动，定期加注润滑脂；检查回转减速机齿轮油油位，按保养周期更换。
• 6. 取力器及油泵检查：检查取力器接合与分离是否正常，有无异响；检查液压油泵运转是否平稳，有无异常振动或泄漏。

09 / 采购常见 FAQ

10 / 图片资料与展示
