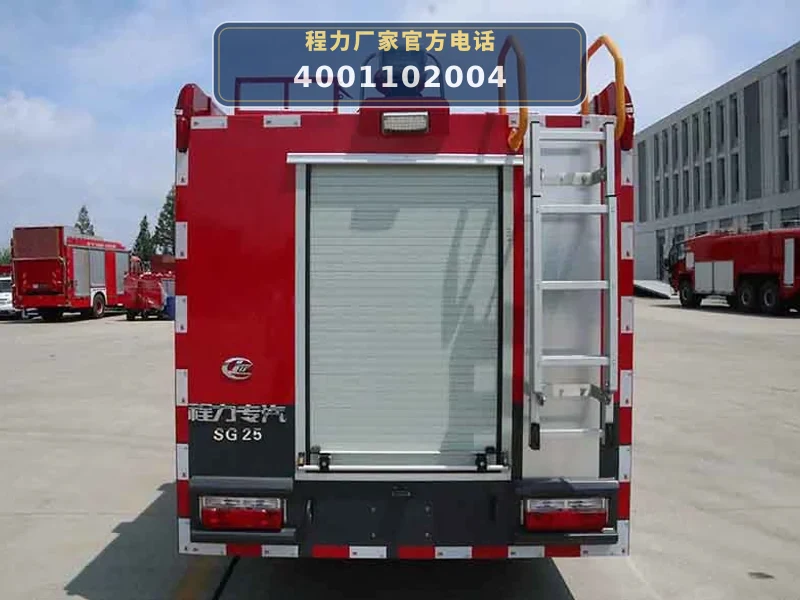

CLW5071GXFSG25型/AXF型水罐消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5071GXFSG25/AXF型水罐消防车以东风EQ1075DJ3CDF底盘为动力平台，搭载安徽全柴Q23-132E60发动机（额定功率97kW），通过全功率夹心取力器将底盘动力传递至后置CB10/30低压消防泵。取力器采用强制式水冷和飞溅式油润滑，在驾驶室内通过仪表盘开关控制挂合，结合平稳无异响。

消防泵额定流量30L/s、压力1.0MPa，配套活塞式真空泵（引水时间≤35s，吸深≥7m，最大真空度≥85kPa）。作业时，水泵可通过Φ125mm进水口从天然水源、消防蓄水池或消防栓吸水，经罐体注水管路向水罐（容积2.500立方米，尺寸2060×1000×1270mm）补水；也可直接通过出水管路向消防炮或左右两侧Φ65mm出水口供水。车顶PS30消防炮（手动控制，带锁止机构）流量30L/s，水射程≥50m，压力1.0MPa。

水罐采用优质钢板焊接，内部设置纵、横防荡板，罐体前后壁板折有梯形折筋，罐顶设快速开启人孔，罐内设不锈钢浮球式液位指示器和防旋涡装置。管路系统包含吸水管路、出水管路、注水管路、放余水管路和冷却水管路，各管路均配有控制阀，确保系统可靠运行。整车电器系统独立供电，驾驶室顶部安装长排警灯，车顶设火场照明灯，器材箱和泵房内均设LED照明灯，满足夜间作业需求。

06 / 适用作业场景

• 城镇初期火灾扑救：CLW5071GXFSG25型水罐消防车水罐容积2.500立方米，额定载质量2500kg，轴距3308mm，外形尺寸6030×1980×2870mm，机动灵活，适合城镇街道、社区、商业区等狭窄道路的初期火灾扑救，可快速到达现场并利用消防炮或水带出水灭火。
• 工矿企业消防保障：车辆总质量7135kg，整备质量4260kg，承载能力强，适用于工矿企业厂区、仓库、堆场等场所的消防保障。配备CB10/30消防泵（30L/s）和PS30消防炮（射程≥50m），可对较大面积火源进行远距离压制。
• 乡镇及农村消防救援：底盘采用东风EQ1075DJ3CDF，发动机可选多种全柴动力（如Q23-132E60，97kW），排放达国六标准，适应乡镇及农村道路条件。水罐容积2.500立方米，可满足一般农村建筑火灾的供水需求，配合吸水管可从天然水源（河流、池塘）取水。
• 消防演练与培训：车辆配备齐全的消防器材（消防水带6盘、吸水管8米、水枪2支、灭火器1具等），且器材箱按战斗编成和人体工程学设计，取用便捷，适合消防队日常演练和培训使用。

07 / 产品核心优势

• 1. 高效消防泵与真空系统：配备CB10/30低压消防泵，流量30L/s、压力1.0MPa；活塞式真空泵引水时间≤35s，吸深≥7m，最大真空度≥85kPa，确保快速引水、持续供水。
• 2. 大射程消防炮：车顶安装PS30消防炮，手动控制带锁止机构，流量30L/s，水射程≥50m，压力1.0MPa，可对远距离火源进行有效打击。
• 3. 高强度防腐水罐：水罐容积2.500立方米，采用优质钢板经防腐处理，内部设防荡板和梯形折筋，罐体强度高、刚度好；焊后经24小时静水压试验确保不渗漏。
• 4. 人性化器材箱与泵房：器材箱和泵房采用整体框架焊接结构，骨架蒙皮为优质碳钢，内饰板为氧化铝板；铝合金卷帘门带锁，密封防水；器材按战斗编成和人体工程学布置，取用便捷。
• 5. 国六排放与可靠底盘：底盘EQ1075DJ3CDF，发动机可选全柴Q23-132E60（97kW）等，排放达国六标准；轴距3308mm，轮胎7.00R16，ABS系统（型号ABS/ASR-24V-4S/4M）为标配，行驶安全可靠。

08 / 操作与保养

• 1. 消防泵与真空泵操作：作业前检查CB10/30消防泵和活塞式真空泵的润滑油位及密封性。启动时，在驾驶室内挂合取力器，待发动机转速稳定后，打开真空泵引水，观察真空表达到规定值后开启出水阀。使用后应打开放余水管路球阀，排尽泵内余水，防止冻裂。
• 2. 水罐及管路维护：定期检查水罐（容积2.500立方米）内壁防腐层，清理罐底排污口（带不锈钢球阀）沉积物。检查各管路（吸水管Φ125mm、出水管Φ65mm、注水管Φ76mm）的蝶阀、球阀及接口密封性，确保无渗漏。
• 3. 消防炮保养：PS30消防炮使用后应清洗炮筒和旋转机构，检查锁止机构是否可靠。定期在转动部位加注润滑脂，确保手动操作灵活。
• 4. 取力器检查：全功率夹心取力器采用强制水冷和飞溅润滑，每行驶5000公里检查冷却水管路和润滑油位。挂合取力器时应在驾驶室内操作，确保结合平稳无异响，无自行脱落。
• 5. 电器系统检查：检查驾驶室顶部长排警灯、车顶火场照明灯、器材箱LED照明灯及爆闪灯是否正常。警报器功率100W，线路采用整体线束和防水插头，定期检查线路连接和保险丝。
• 6. 器材箱及卷帘门维护：铝合金卷帘门把手和锁销应保持清洁，滑道内铆钉无松动。器材箱内器材按固定位置放置，使用后及时归位，保持箱内干燥。
