CLW5220TXFZX100消防车

CLW5220TXFZX100型德国曼自装卸式消防车

CLW5220TXFZX100型自装卸式消防车采用德国曼TGS26.470底盘改装,总质量22000kg,搭载D2676LF99发动机(470马力),配备20吨拉臂钩系统和模块厢体,适用于消防器材运输、模块化救援保障。

立即获取定制报价

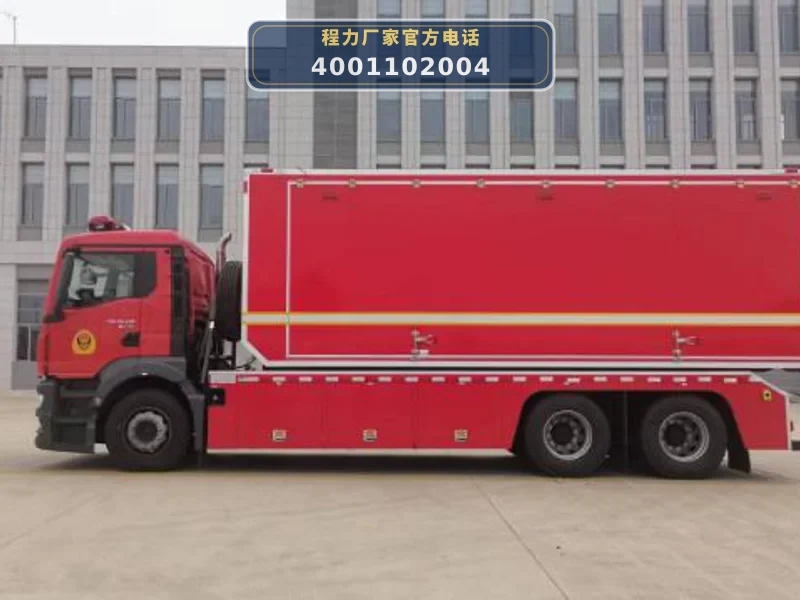

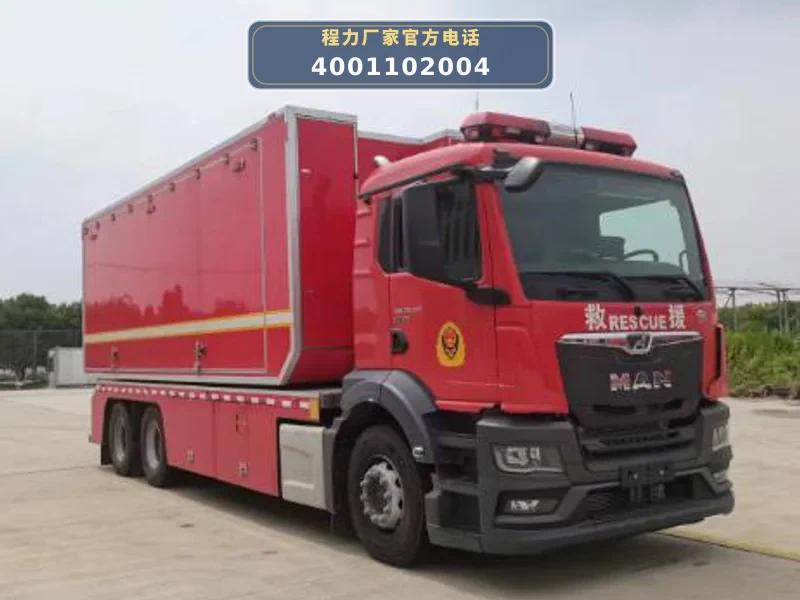

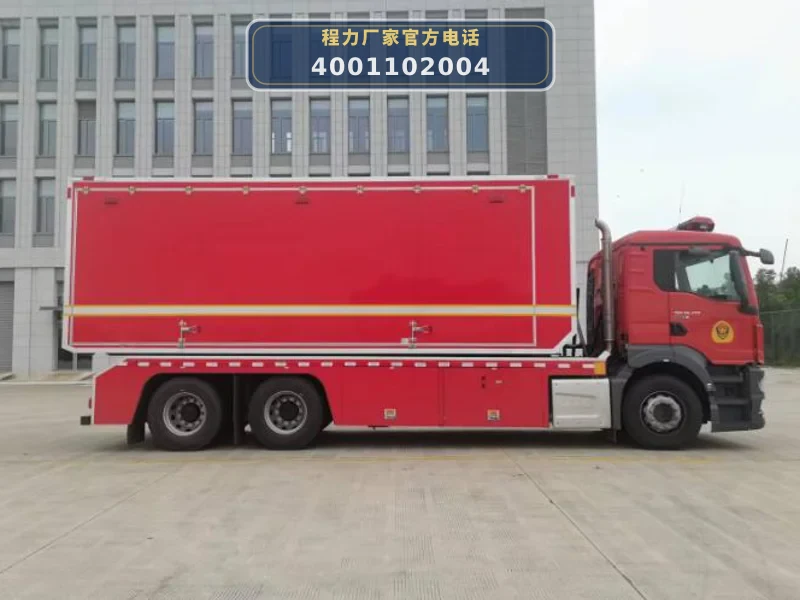

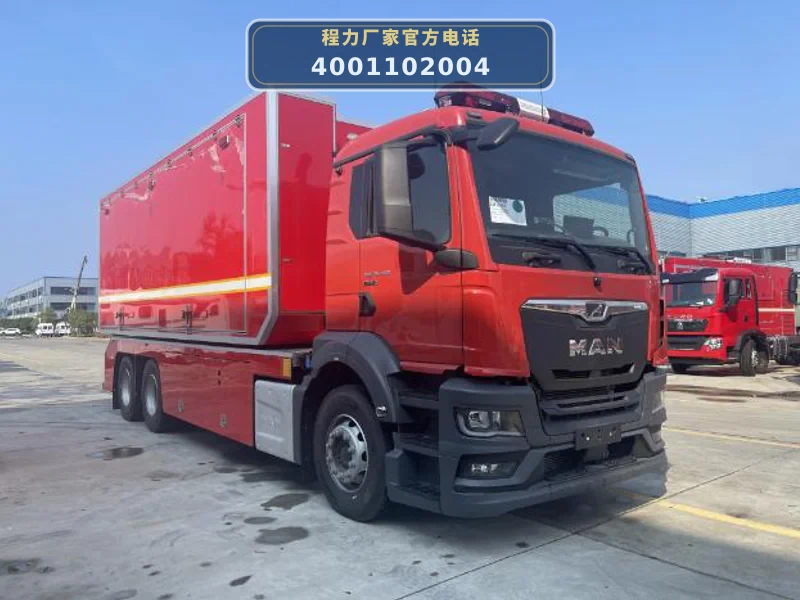

CLW5220TXFZX100型德国曼自装卸式消防车整车图

01 / 核心技术参数

整车型号CLW5220TXFZX100
产品名称自装卸式消防车
底盘型号TGS26.470
整车长9695 mm
整车宽2520 mm
整车高3850 mm
总质量22000 kg
整备质量21850 kg
公告轴距5100+1400 mm
轮胎295/80R22.5
轴荷7500/7250/7250 kg
接近角/离去角14/16 °
前轮距2048 mm
后轮距1804/1804 mm
钢板弹簧片数3/5
轴数3 个
驾驶室准乘人数2 人
最高车速95 km/h

02 / 动力与传动系统

公告动力选型:共 1 款

序号型号排量功率生产企业
1D2676LF9912419 ml348 kW德国曼恩商用车辆股份公司

公告状态标志

免征否燃油否环保查

其他动力与传动配置

底盘平台TGS26.470
能源类型柴油
制动系统有
轮胎规格295/80R22.5

03 / 上装配置

1. 拉臂钩系统

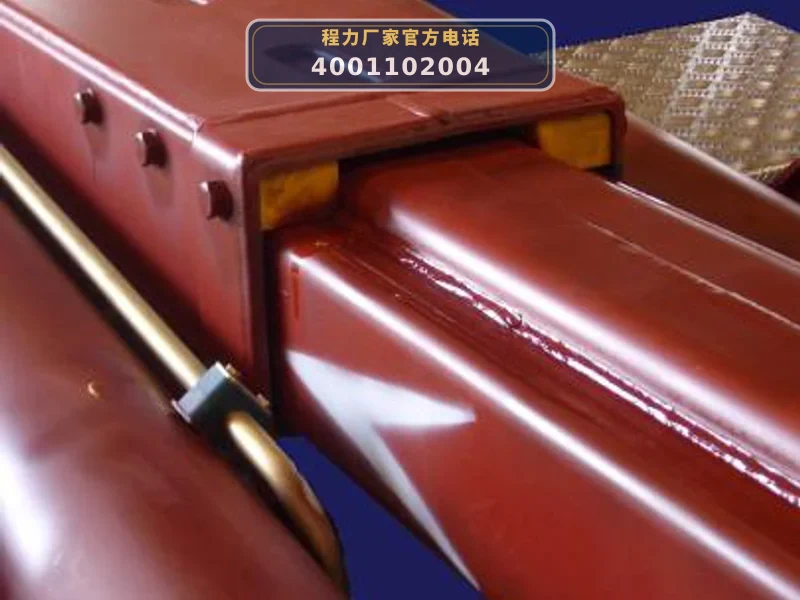

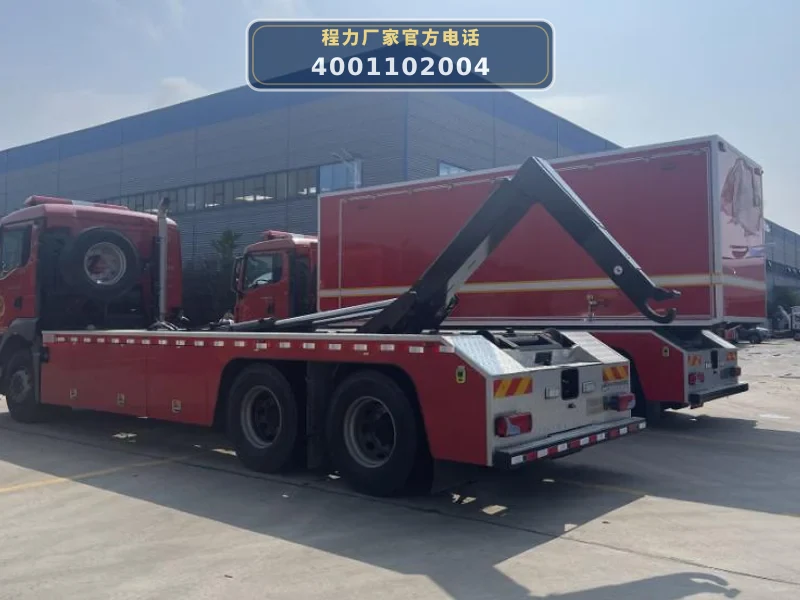

拉臂品牌HYVA,拉臂型号20-60-SNT,额定起重量(t)20,吊钩中心到后绞点的水平距离(mm)6000,吊臂滑行行程(mm)1400,钩心高度(mm)1570,导入宽度(mm)1070,导入高度(mm)130,装载时间(s)40,卸载时间(s)54,液压系统额定工作压力(MPa)32.5。拉臂主要由副车架、举升臂、主框架、导向装置、箱体锁紧机构等组成。全套液压系统,能够执行箱体的起吊、平移、锁紧功能。液压油泵、液压油箱和响应管路。

2. 模块厢体

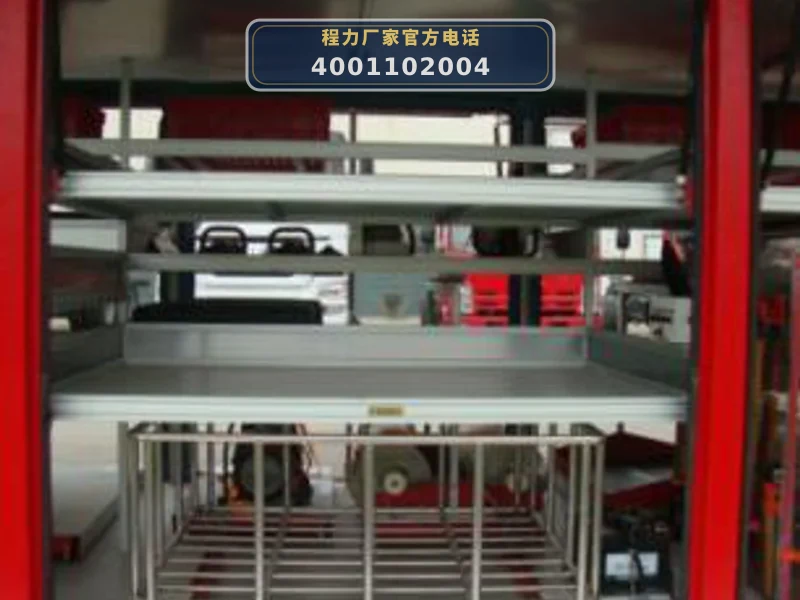

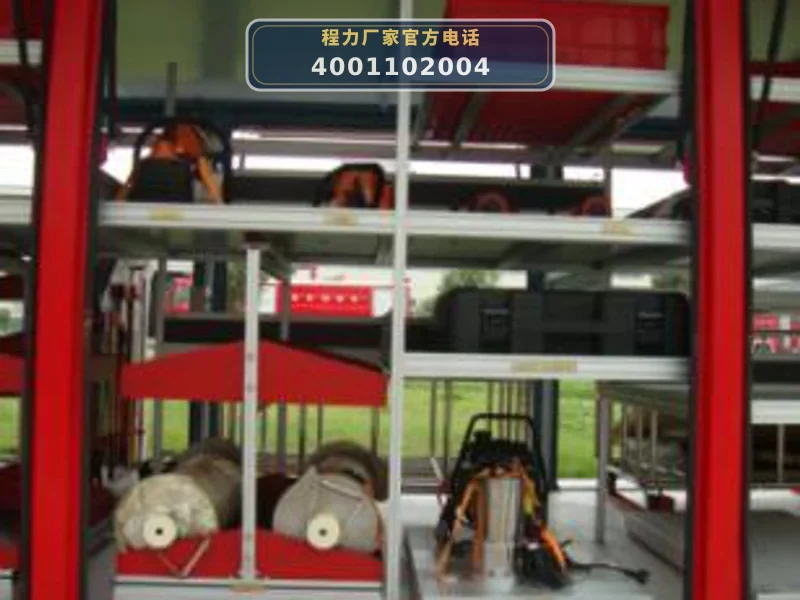

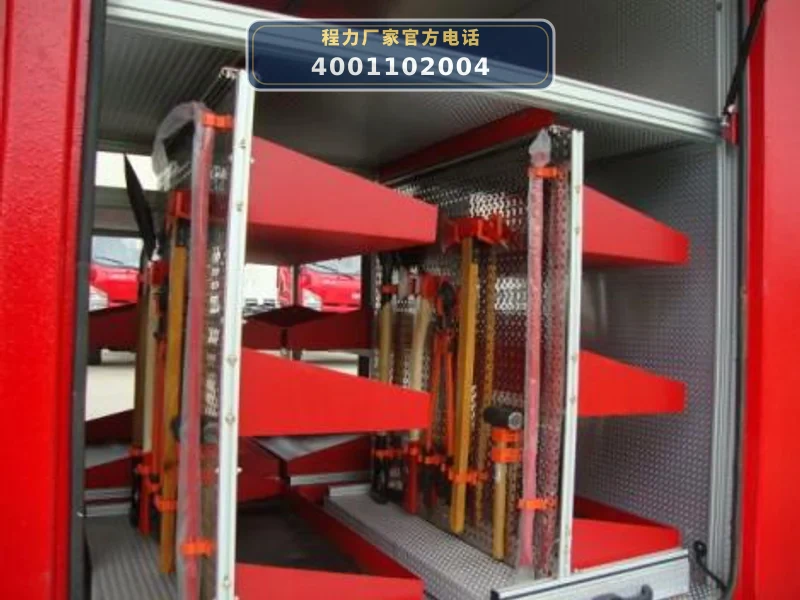

材质:蒙皮及主骨架采用优质方管焊接,并采取防腐处理,内部器材架采用铝合金型材,内饰板均为氧化铝合金花纹板。同时,蒙皮与主骨架采用磷化处理工艺后喷漆,增强防腐能力。结构:器材箱底部为整体式托架总成,上部为整体焊接式箱体,主框架采用优质型钢焊接,整体磷化;箱体内部为器材装夹,内装饰板和地板采用铝板。器材箱:整车配置一个器材箱,内部为全铝型材内藏式连接结构以及装备的各种后援器材、个人防护器材。内部设照明灯。车厢内、底装饰板材为防滑铝合金花纹板,可根据器材大小任意调节。器材箱内部采用各种专用拖架、旋转架、破拆工具拖架、抽屉、推车、可调器材盒等机构放置和固定各种器材装备,另外还可以固定2艘冲锋舟。厢体内部根据器材功能分隔为若干个隔仓,骨架材质为高强度铝型材;蒙板为铝合金板粘结结构。器材箱内分隔采用可调节结构,牢固可靠,可上下调节。卷帘门:器材厢两侧采用轻质铝合金带锁卷帘门,把手和锁坚固耐用,不易变形。均经过水淋密封性能试验。门边有密封条以防水淋和灰尘;卷帘门两侧滑道内固定滑块应有固定装置以免脱落。器材厢内有照明灯,由卷帘门开闭控制,并在驾驶室内有集中控制开关。

04 / 工信部公告

免征:否燃油:否环保:查
公告车型编号CLW5220TXFZX100
公告产品名称CLW5220TXFZX100型自装卸式消防车
公告品牌程力威牌
公告企业程力专用汽车股份有限公司
公告批次376
发布日期20231120
整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:385mm,后伸:295mm。EBS生产企业为KNORR,型号为0 486 106。主要专用装置有拉臂钩。

05 / 工作原理

CLW5220TXFZX100型自装卸式消防车以德国曼TGS26.470底盘为动力平台,发动机型号D2676LF99,最大功率348kW(470马力),总质量22000kg,轴距5100+1400mm。底盘取力器驱动液压油泵,为拉臂钩系统提供液压动力。

上装由拉臂钩系统和模块厢体两部分构成。拉臂钩系统(HYVA 20-60-SNT)额定起重量20吨,通过液压油缸控制举升臂、拉钩臂和主框架的动作,实现模块厢体的起吊、平移、装载(40秒)和卸载(54秒)。模块厢体采用高强度钢骨架和铝合金蒙皮,内部可根据需要布置消防器材、冲锋舟等装备,厢体两侧铝合金卷帘门可完全打开,方便器材取放。

作业时,车辆停放平稳,操作液压系统控制拉臂钩将模块厢体从地面吊起并锁紧在副车架上,或反向操作完成卸载。厢体内照明灯由卷帘门开闭控制,驾驶室内设有集中控制开关。整车满足《机动车运行安全技术条件》等标准,具备高机动性和模块化保障能力。

06 / 适用作业场景

  • 消防器材模块化运输:利用20吨拉臂钩快速装卸模块厢体,将消防水带、破拆工具、个人防护装备等器材整体运输至火灾或救援现场,提高响应效率。
  • 应急保障物资中转:在大型灾害或演习中,作为物资中转平台,通过拉臂钩系统快速更换不同功能模块(如照明模块、通信模块),实现多任务保障。
  • 冲锋舟及水域救援装备运输:模块厢体内部可固定2艘冲锋舟,配合拉臂钩装卸,适用于洪涝灾害等水域救援场景,快速将舟艇运抵水岸。
  • 复杂路况下的器材输送:德国曼底盘具备良好机动性(最高车速95km/h,最小转弯直径21.7米),可适应城市、郊区及部分非铺装道路,将救援器材送达一线。

07 / 产品核心优势

  • 1. 大吨位拉臂钩系统:配备HYVA 20-60-SNT拉臂钩,额定起重量20吨,吊钩中心到后绞点水平距离6000mm,可适配多种标准模块厢体,装载/卸载时间分别为40秒和54秒,作业高效。
  • 2. 德国曼底盘动力强劲:采用德国曼TGS26.470底盘,D2676LF99发动机(470马力,最大扭矩2400Nm),国六b排放,ZF 16挡手动变速箱,满足复杂路况机动需求。
  • 3. 模块化设计灵活适配:上装由模块厢体和拉臂钩组成,厢体内部采用铝合金型材可调隔仓,可根据任务需求快速更换不同器材模块,实现一车多用。
  • 4. 高承载与可靠结构:整车总质量22000kg,整备质量21850kg,模块厢体主框架采用高强度钢焊接并磷化防腐,蒙皮与骨架粘接,确保运输安全。
  • 5. 人性化取放设计:厢体两侧采用轻质铝合金卷帘门,可完全打开;内部设有照明灯(由卷帘门控制)、抽屉、旋转架等,器材取放便捷,支持多人同时操作。

08 / 操作与保养

  • 1. 拉臂钩系统操作与检查:作业前检查HYVA 20-60-SNT拉臂钩的液压管路、油缸及锁紧机构,确保无泄漏;操作时控制液压系统完成装载/卸载,注意吊钩自锁装置是否到位。
  • 2. 模块厢体锁紧与固定:装载后确认箱体锁紧机构将模块厢体与副车架可靠锁固;运输前检查厢体内器材夹具、拖架是否紧固,防止行驶中移位。
  • 3. 卷帘门及照明维护:定期清理卷帘门滑道,检查密封条完好性;照明灯由门控开关触发,若灯不亮需检查线路及门磁开关。
  • 4. 液压系统保养:每500小时更换液压油滤芯,检查油箱油位;拉臂钩各铰接点按手册加注润滑脂,延长铜套和销轴寿命。
  • 5. 底盘日常维护:按德国曼底盘手册进行发动机、变速箱、制动系统保养;注意轮胎气压(295/80R22.5)及EBS系统状态。

09 / 产品常见 FAQ

Q:CLW5220TXFZX100型自装卸式消防车的总质量是多少?

A:公告显示总质量为22000kg,整备质量为21850kg。

Q:这款车采用什么底盘和发动机?

A:底盘型号为德国曼TGS26.470,发动机型号D2676LF99,最大功率348kW(470马力),排量12.4升,国六b排放。

Q:拉臂钩的额定起重量是多少?

A:拉臂钩系统(HYVA 20-60-SNT)额定起重量20吨,装载时间约40秒,卸载时间约54秒。

Q:车辆外形尺寸和轴距是多少?

A:外形尺寸为9695×2520×3850mm,轴距为5100+1400mm。

Q:这款车有哪些主要专用装置?

A:公告注明主要专用装置为拉臂钩,上装还包括模块厢体、液压系统、卷帘门等。

Q:最高车速和轮胎规格是什么?

A:最高车速为95km/h,轮胎规格为295/80R22.5,共10条(含备胎)。

Q:车辆是否配备ABS或EBS?

A:公告显示有ABS,EBS生产企业为KNORR,型号0 486 106。

Q:模块厢体内部可以装什么?

A:厢体内部可布置消防器材、个人防护装备、冲锋舟(可固定2艘)等,采用铝合金型材可调隔仓和专用夹具固定。

Q:这款车的排放标准是什么?

A:发动机排放依据GB17691-2018国Ⅵ标准,为国六b排放。

Q:CLW5220TXFZX100的价格是多少?

A:价格需联系销售经理(销售专线:15071653332),根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。

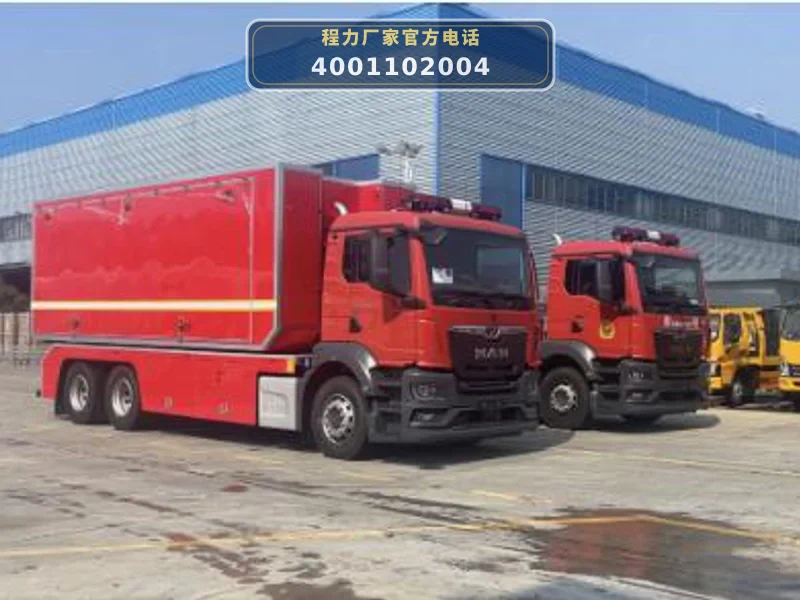

10 / 图片资料与展示
