CL5061JGK6DS型江铃23米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

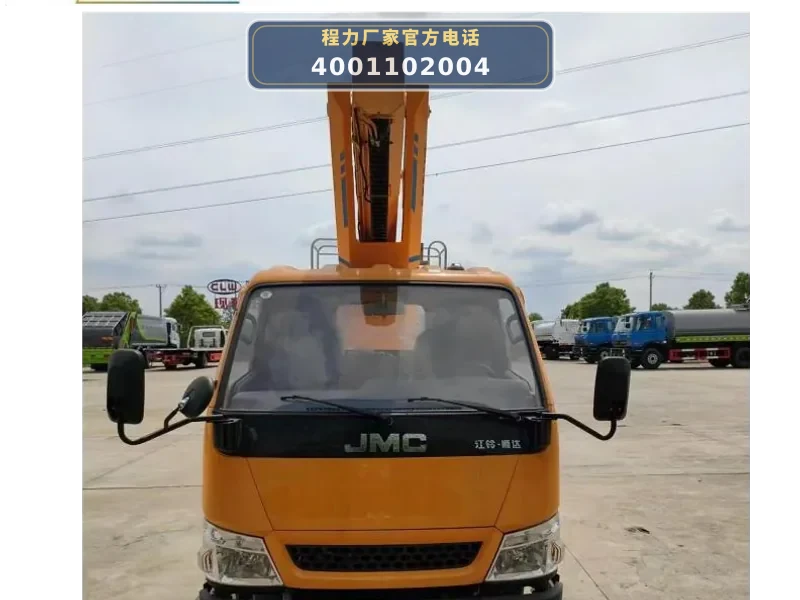

CL5061JGK6DS型高空作业车以江铃顺达JX1061TSGA26底盘为动力平台，搭载江铃JX493ZLQ6A发动机（最大功率90kW，国VI排放），通过机械取力器驱动液压油泵。液压油泵将压力油输送至电液比例阀组，经CAN总线控制系统精确分配至各执行机构。

作业时，首先操作前V后H型液压支腿（支腿跨距4200/4000mm）展开并调平，确保整车稳定。随后通过无线遥控器或下车电控面板控制臂架动作：四节六边形工作臂（同步伸缩）在变幅油缸和钢丝绳伸缩机构驱动下举升、伸缩，同时回转机构（19寸涡轮，360°连续回转）实现平台方位调整。工作平台（高强度不锈钢，1600×700×1000mm，额定载荷200kg）通过静液自动调平系统保持水平。

整车CAN总线控制系统实时监测臂长、仰角、平台高度等参数，并在下车5寸液晶显示屏显示。当达到安全限幅时，系统自动限制危险方向动作。若发动机或主泵故障，可通过手动应急泵将平台降回地面。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度23米，工作平台额定载荷200kg（可载3人），适用于10kV及以下架空线路的故障抢修、绝缘子更换、导线绑扎等作业。360°连续回转和11米最大作业幅度可覆盖杆塔周围区域，减少车辆移动。
• 路灯安装与维修：整车外形尺寸紧凑（长6900/6955mm，宽2050mm），通过性好，适合城市道路、小区、园区等狭窄路段的路灯安装、灯具更换、线路检修。双排驾驶室可乘坐5人，满足班组人员运输需求。
• 通信基站天线维护：四节六边形工作臂同步伸缩，作业高度23米可覆盖多数通信塔天线位置。工作平台可选配220V市电接口，为电动工具供电，方便天线调整、馈线固定等作业。
• 园林树木修剪：最大作业幅度11米，可对行道树、公园乔木的高枝进行修剪。支腿跨距大（4200/4000mm），稳定性好，可在非硬化地面通过垫板使用。
• 石化、通信行业高空设备检修：公告明确该车用于抢修电力、通讯、路灯等高空作业。不锈钢工作平台耐腐蚀，适合石化厂区、通信机房等环境下的设备检修、仪表维护。

07 / 产品核心优势

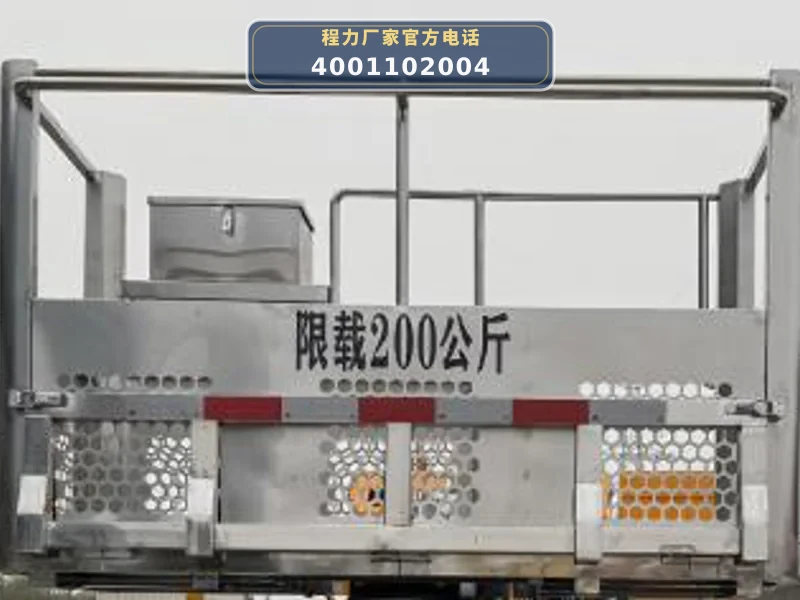

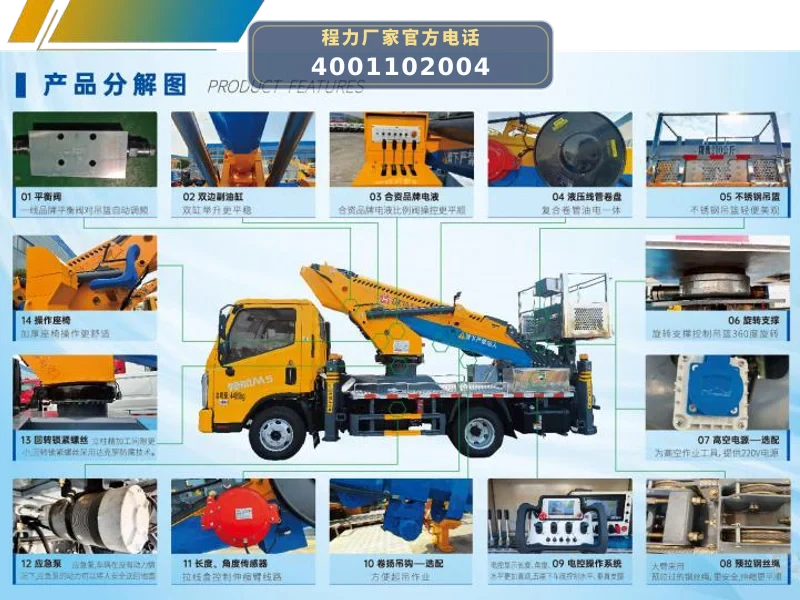

• 1. 最大作业高度23米，工作平台承载200kg：采用四节六边形工作臂同步伸缩，最大作业高度23米，最大作业幅度11米。工作平台额定载荷200kg，可搭载3名作业人员及工具，高强度不锈钢材质耐腐蚀、易清洁。
• 2. CAN总线控制系统，配备无线遥控器：电液比例阀组配合CAN总线控制系统，实现无级调速和自动限幅。标配无线遥控器，可在车外安全距离操作；下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。

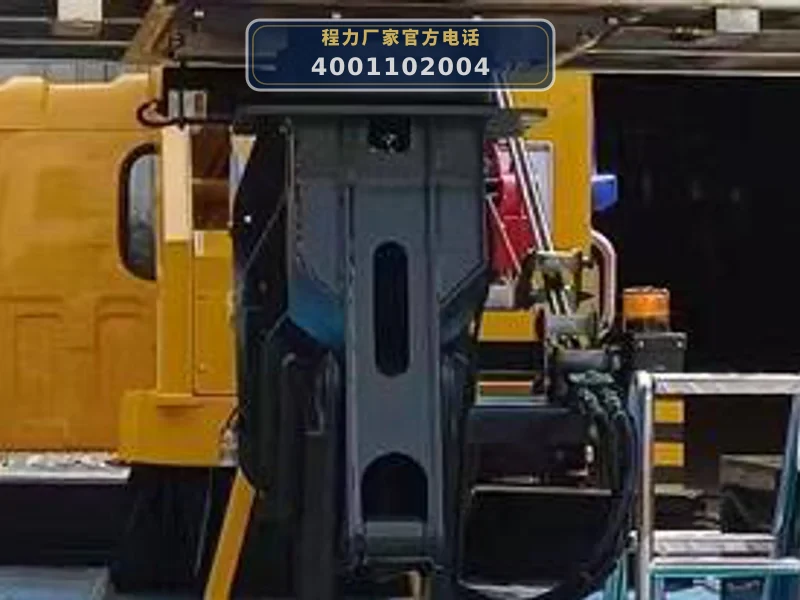

• 3. 前V后H型支腿，稳定性强：支腿跨距4200/4000mm，前V后H型结构，单独可调。可选配“软腿”保护功能，当支腿支地不实时自动限制危险方向工作。
• 4. 360°连续回转，作业范围大：回转装置采用19寸涡轮，可360°连续回转，配合11米最大作业幅度，无需频繁移动车辆即可覆盖大范围作业区域。
• 5. 多重安全保护装置：配备手动应急泵（发动机或主泵故障时可将平台降回地面）、工作平台紧急停止装置、长度角度传感器、防爆阀等。整车电器采用CAN总线，线路整齐可靠。

08 / 操作与保养

• 1. 作业前检查：检查液压油位、取力器是否分离（行车时严禁驱动油泵）；确认支腿液压管路无渗漏，支腿伸缩正常；检查工作平台紧急停止装置和无线遥控器电池电量。
• 2. 支腿操作：将车辆停放在平坦坚实路面（坡度≤5°），先操作前V型支腿，再操作后H型支腿，确保支腿完全着地且车身水平。严禁作业过程中（工作斗上带人）调整支腿。

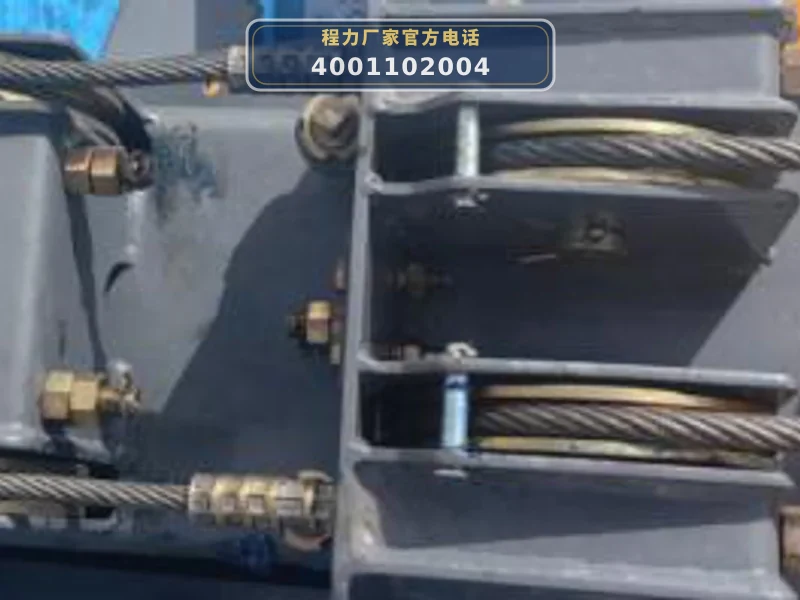

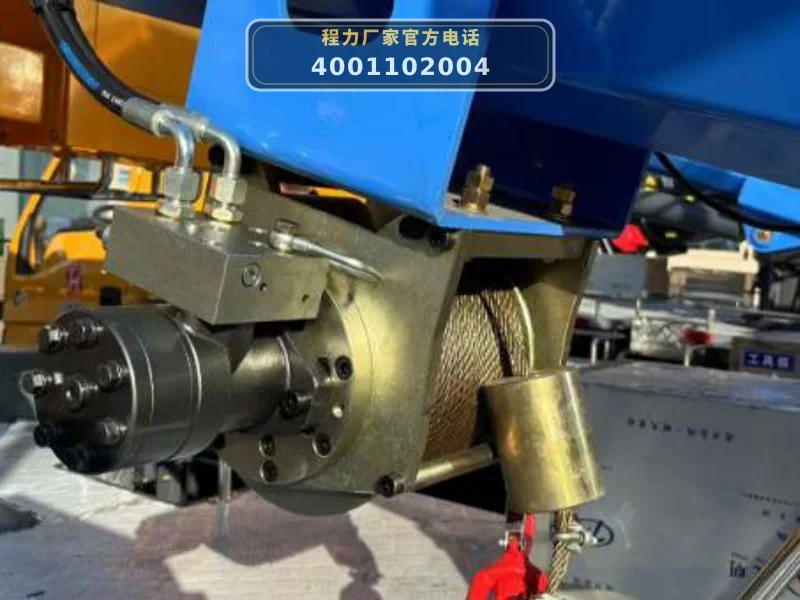

• 3. 臂架与回转机构维护：定期检查四节六边形工作臂的钢丝绳伸缩机构，观察钢丝绳有无断丝、磨损；检查变幅油缸及防爆阀密封性；回转机构（19寸涡轮）每半年加注润滑脂。

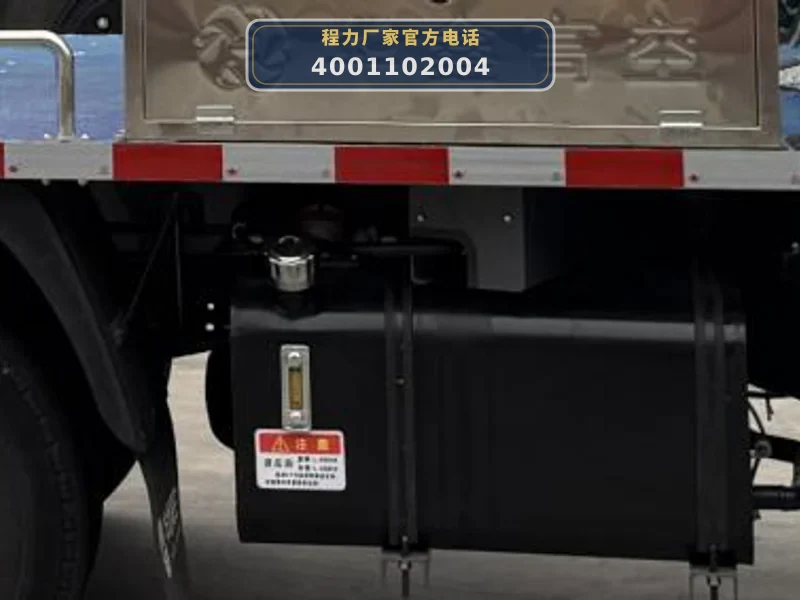

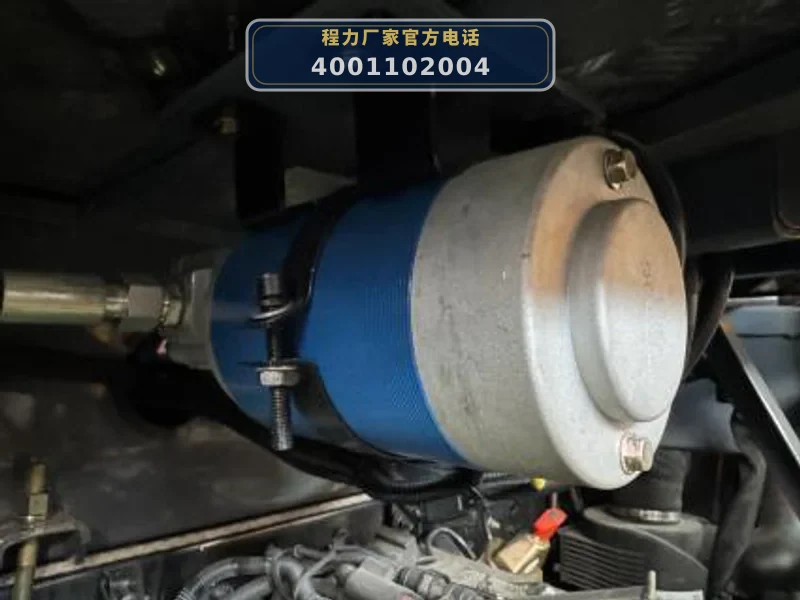

• 4. 液压系统保养：定期更换液压油滤芯（高压管路过滤器），检查液压油箱油位及油温；检查平衡阀、比例阀工作是否平稳；手动应急泵每季度测试一次。
• 5. 电气系统检查：检查CAN总线控制器及线束连接是否牢固；下车显示屏显示是否正常；无线遥控器功能测试；选配的220V市电接口及逆变器需定期检查绝缘。
• 6. 定期紧固与安全复检：每季度检查大臂钢丝绳螺丝接口、回转支撑连接螺母、骑马螺栓是否松动；按《用户服务手册》进行定期保养。
