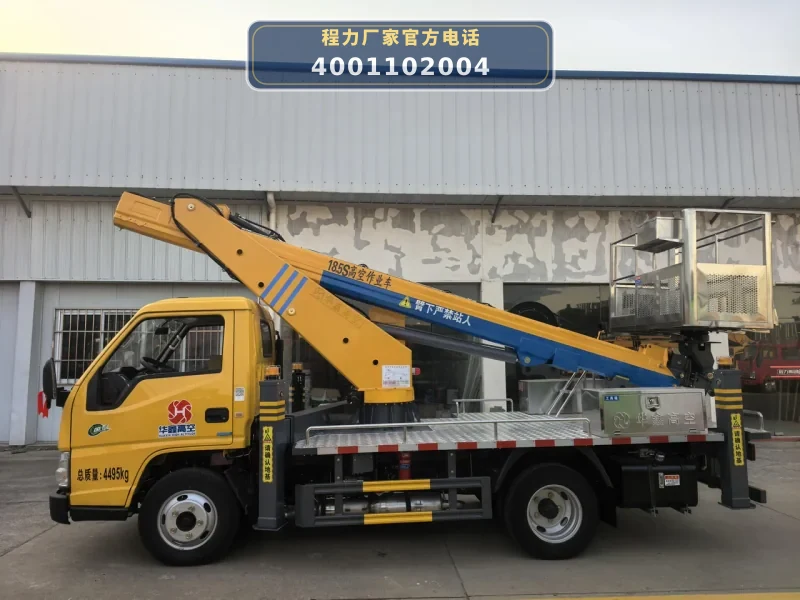

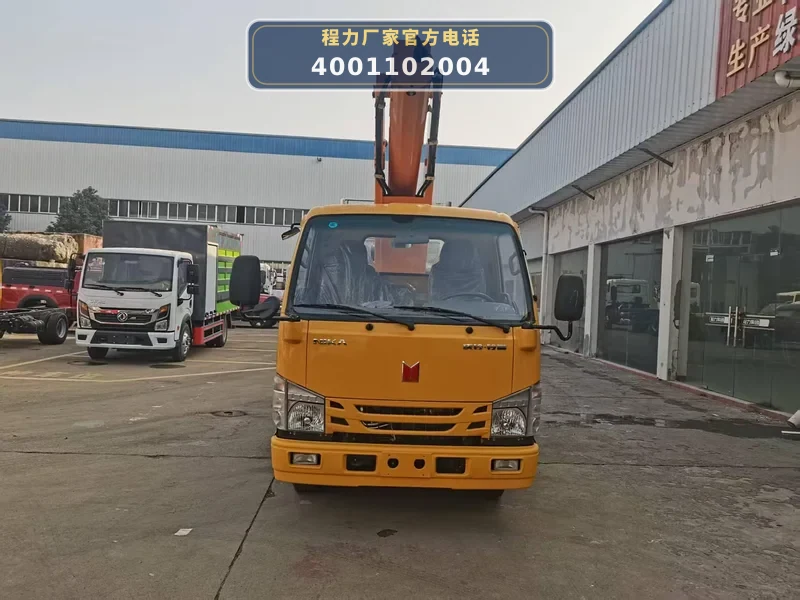

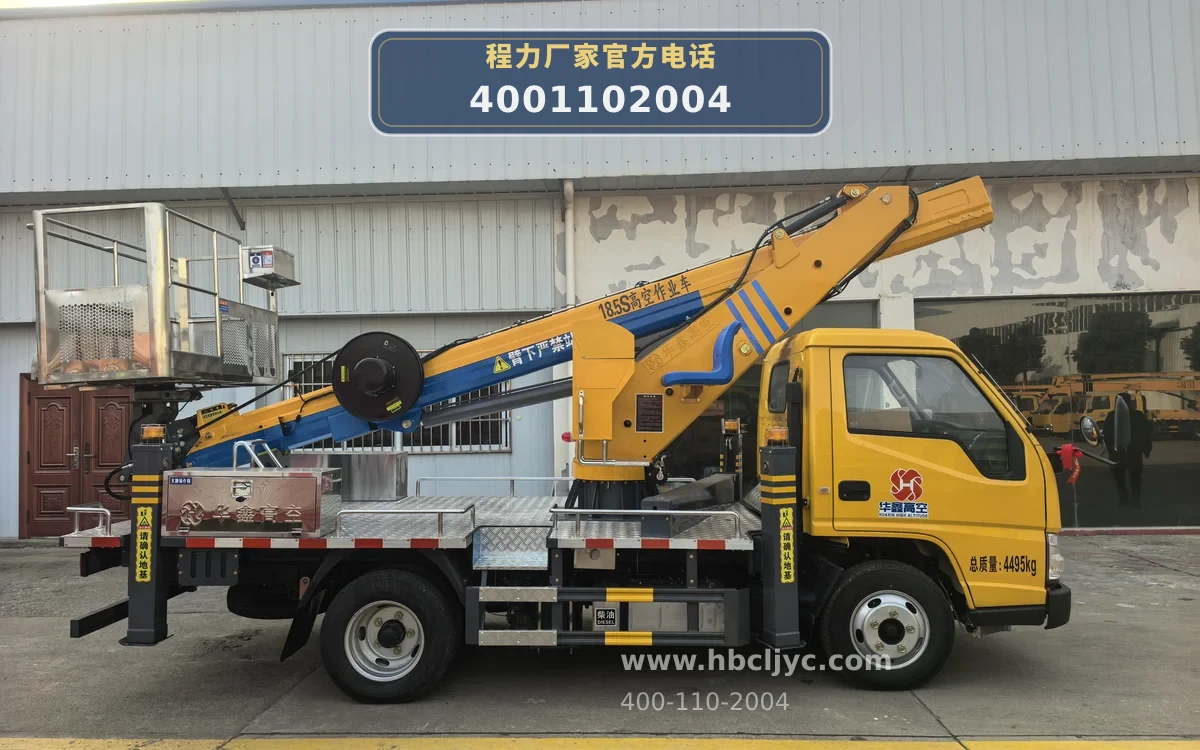

CL5047JGK6ADS型庆铃18.5米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5047JGK6ADS型高空作业车以庆铃QL1040MFHAY底盘为动力平台，搭载德威D20TCIF15柴油发动机（最大功率90kW，国VI排放），通过机械取力器驱动液压油泵，为整车液压系统提供动力。底盘总质量4495kg，轴距2800mm，满足蓝牌C照驾驶要求。

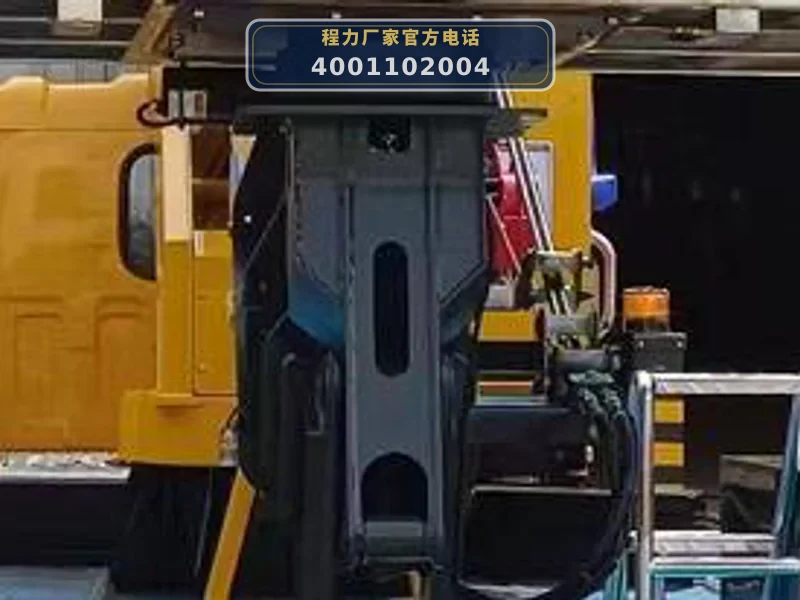

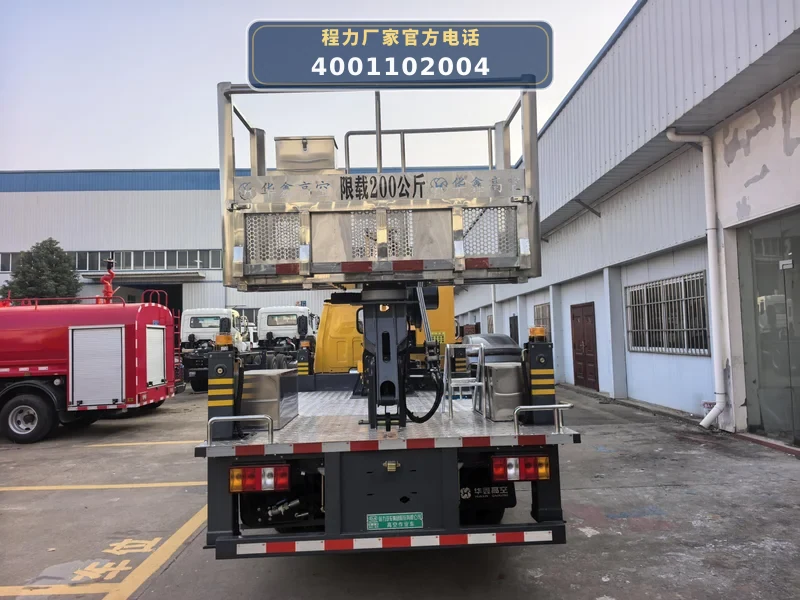

作业时，操作人员通过CAN总线控制系统（标配无线遥控器）发出指令，电液比例阀组精确调节液压油流量，驱动各执行机构：前V后H型液压支腿（单节，横向跨距4200/4000mm）伸出并调平车辆；三节工作臂（同步伸缩，钢丝绳伸缩机构）通过变幅油缸和伸缩油缸实现举升和伸缩；工作平台（高强度不锈钢，尺寸1600×700×1000mm，额定载荷200kg）可360°连续回转，并配备静液自动调平系统，确保平台水平。下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。

当发动机或主泵故障时，可启动手动应急泵，将工作人员安全送回地面并收回整车至行车状态。整车设有紧急停止装置，当工作幅度达到规定值时自动限制危险方向工作（选配软腿保护功能）。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度18.5米，工作平台可载2-3人（200kg），适用于10kV及以下配电线路的带电或停电检修、绝缘子更换、金具紧固等高空作业。
• 城市照明设施维护：路灯、景观灯、高杆灯的安装、维修和更换。整车外形尺寸5998×2050×3050mm，轴距2800mm，蓝牌C照可驾驶，通过性好，可进入狭窄街道作业。
• 通信基站天线架设与维护：最大作业幅度10米，可覆盖基站周围较大范围，配合工作平台360°回转，方便天线安装、馈线整理和设备检修。
• 园林树木修剪与养护：适用于行道树、公园乔木的高枝修剪、病虫害防治及果品采摘。工作平台可旋转，臂架同步伸缩，作业范围大，效率高。
• 交通设施安装与维护：用于交通信号灯、监控摄像头、标志标牌等设施的高空安装、调试和维修。车辆可快速到达现场，支腿单独可调，适应不平整路面。

07 / 产品核心优势

• 1. 蓝牌C照，市区通行便利：整车总质量4495kg，外形尺寸5998×2050×3050mm，符合蓝牌标准，C1驾照即可驾驶，不受市区限行限制，适合城市内频繁转场作业。
• 2. 18.5米作业高度，200kg大载荷平台：最大作业高度18.5米，工作平台额定载荷200kg（可载2-3人），高强度不锈钢平台尺寸1600×700×1000mm，可携带工具和材料，提升作业效率。
• 3. 三节同步伸缩臂，CAN总线智能控制：臂架采用三节工作臂同步伸缩结构，内置伸缩油缸和钢丝绳伸缩机构，运行平稳。CAN总线控制系统配合无线遥控器，实现无级调速和自动限幅，安全可靠。
• 4. 前V后H型支腿，稳定可靠：支腿跨距4200/4000mm，前V后H型单节液压支腿，单独可调，适应多种地面。可选配软腿保护功能，当支腿支地不实时自动限制危险方向工作。
• 5. 多重安全配置，保障作业安全：配备手动应急泵（发动机故障时应急收回）、紧急停止装置、长度角度传感器、平衡阀、防爆阀等。下车5寸显示屏实时显示作业参数，危险工作报警。

08 / 操作与保养

• 1. 支腿系统检查：作业前检查前V后H型液压支腿（单节）是否完好，支腿油缸有无渗漏，支腿盘是否牢固。确认支腿完全伸出并可靠支撑，横向跨距达到4200/4000mm。

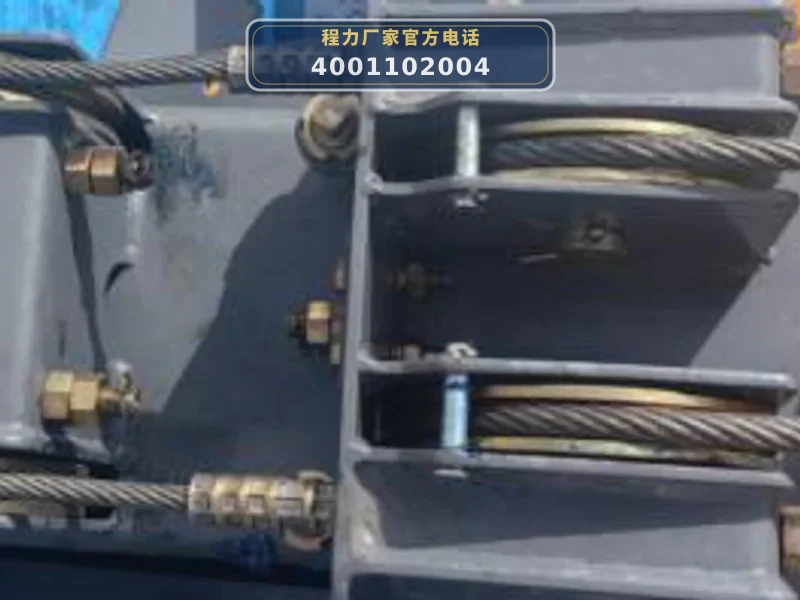

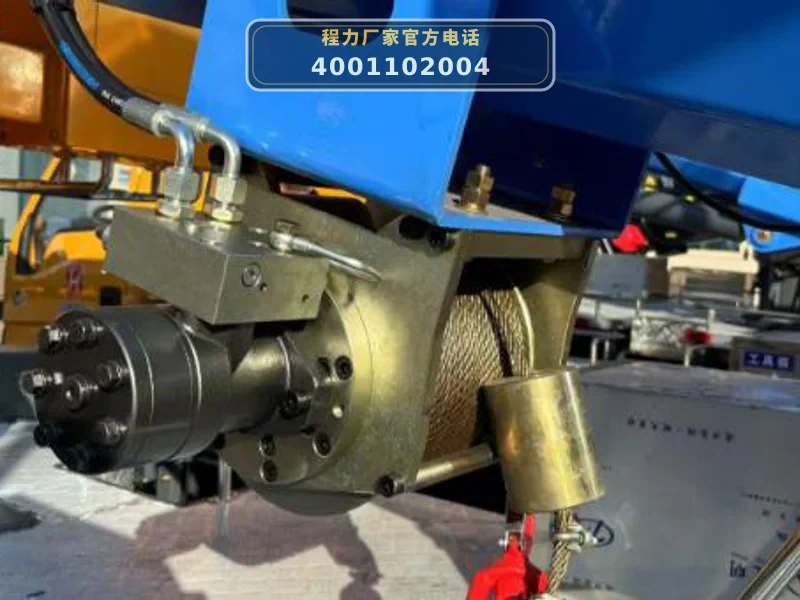

• 2. 臂架与钢丝绳检查：定期检查三节工作臂的伸缩油缸、钢丝绳伸缩机构及滑轮。重点检查钢丝绳有无断丝、磨损，预拉钢丝绳张力是否正常，臂架连接螺栓是否松动。

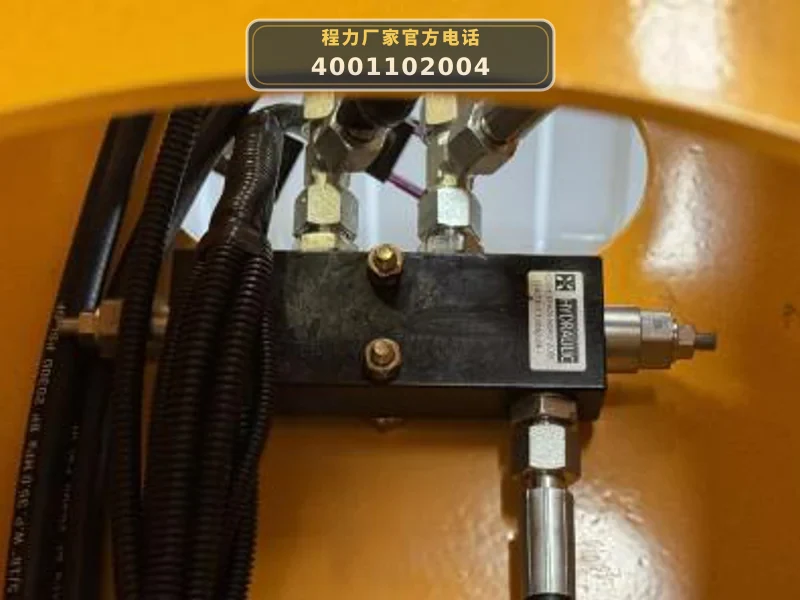

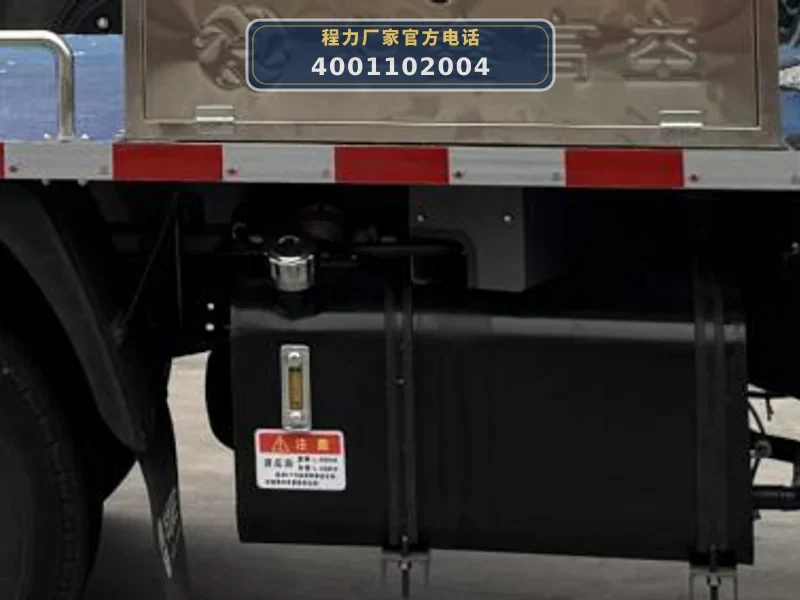

• 3. 液压系统维护：检查液压油箱油位及油质，液压油泵、比例阀、平衡阀、变幅油缸等有无泄漏。定期更换液压油滤芯，清洗高压管路过滤器。手动应急泵应定期测试。

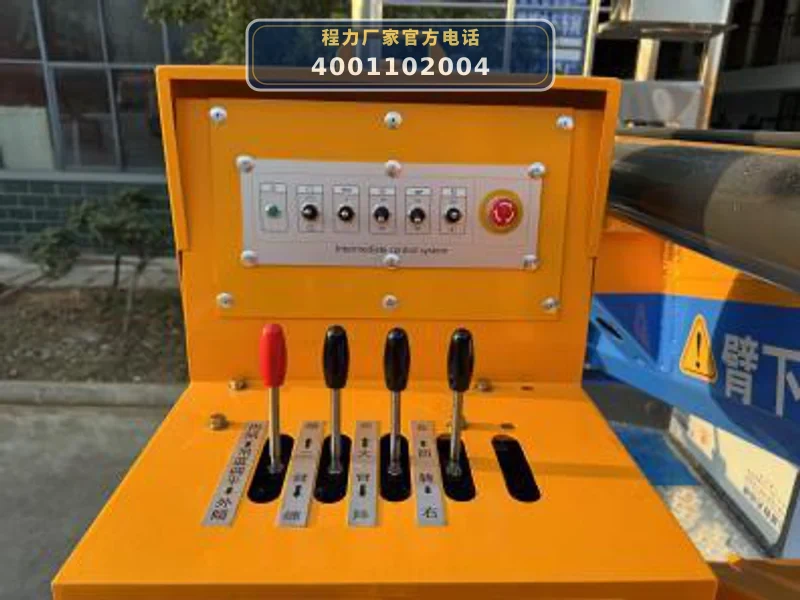

• 4. 电气与控制系统检查：检查CAN总线控制器、无线遥控器、下车显示屏、长度角度传感器、紧急停止装置功能是否正常。检查线路接头有无松动、氧化。

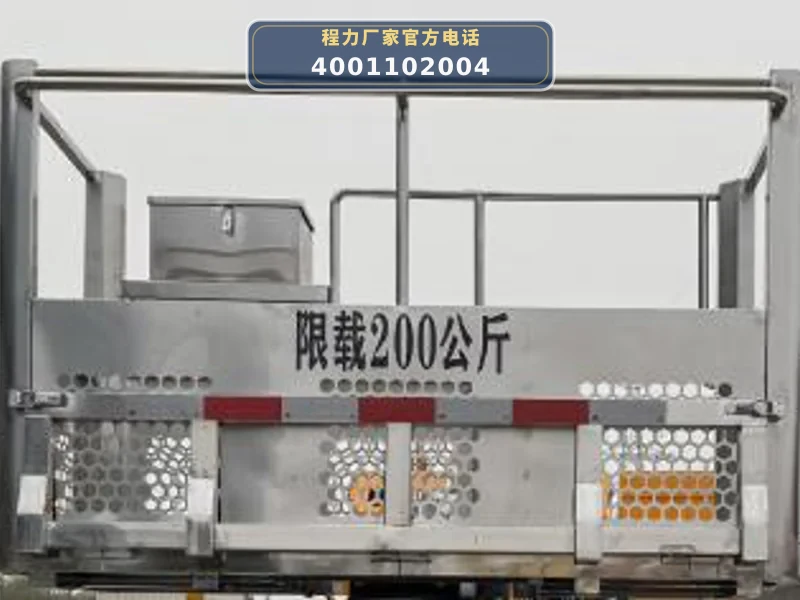

• 5. 回转机构与工作平台保养：检查17寸涡轮回转机构运转是否平稳，回转支撑连接螺母是否松动。工作平台（高强度不锈钢）检查有无变形，平台紧急停止装置是否有效。
• 6. 取力器与底盘相关检查：检查机械取力器接合/分离是否正常，行驶时务必关闭取力器。定期检查底盘骑马螺栓、传动轴等关键部位。
