CL5131JGK6ADS型东风天锦高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

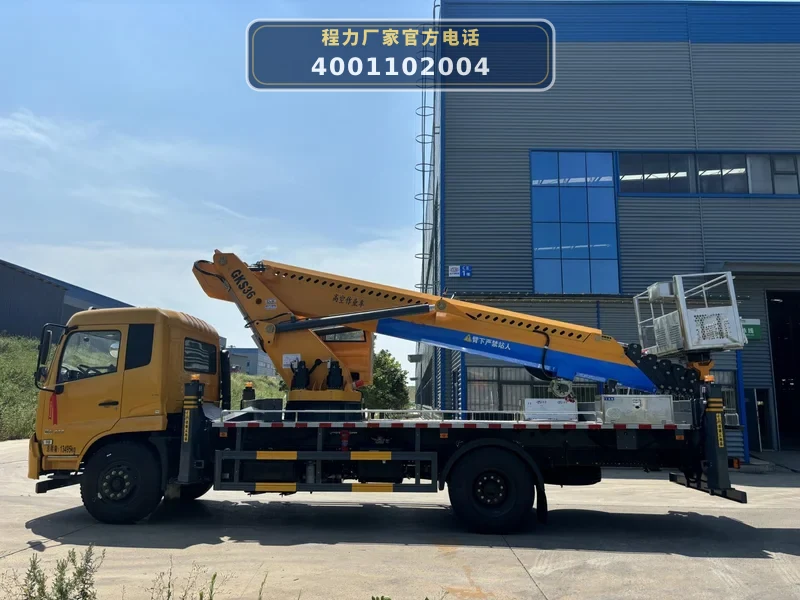

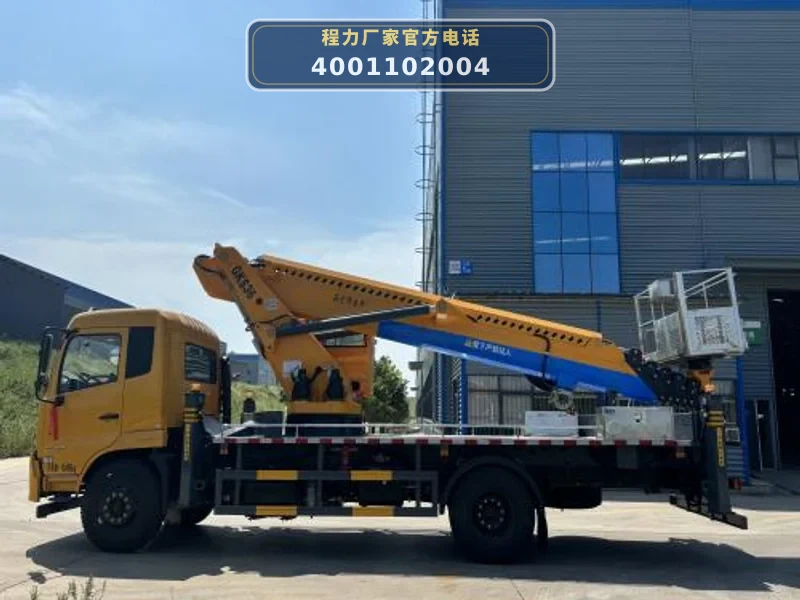

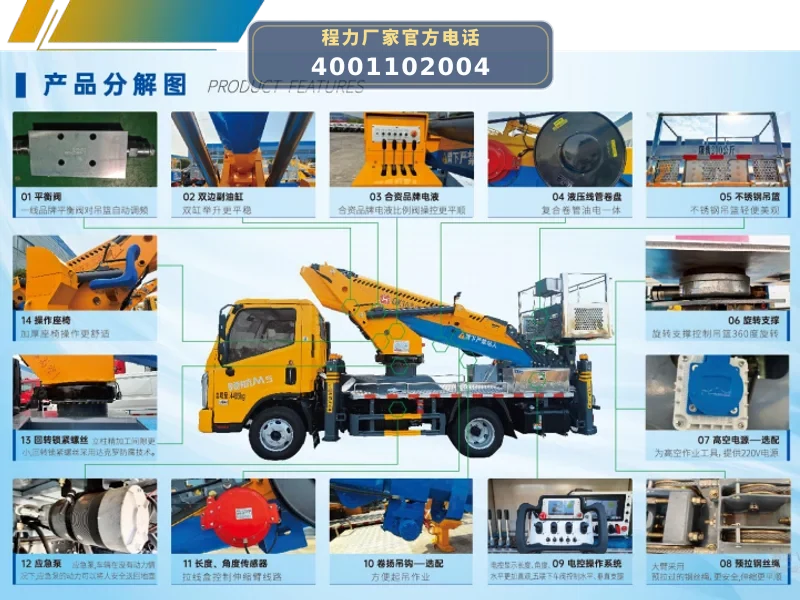

CL5131JGK6ADS型高空作业车以东风天锦DFH1180EX8底盘为动力平台，搭载康明斯B6.2NS6B230发动机（功率169kW/230马力，排量6.2L，国VI排放），通过取力器驱动液压油泵，为整车液压系统提供动力。整车总质量13495kg，采用4700mm轴距改装，上装由臂架系统、工作平台、回转装置、支腿系统、控制系统、液压系统、安全装置、取力系统、卷盘等模块构成。

作业时，车辆停稳后首先操作前V后V型双节液压支腿（横向跨距6300/5600mm）单独调平，确保车身稳定。通过CAN总线控制系统（配备无线遥控器）或电控操作，控制七节六边形工作臂（同步伸缩）展开，变幅油缸调整臂架仰角，回转装置实现360°连续回转。工作平台（高强度不锈钢，尺寸1600×700×1000mm，额定载荷200kg）通过静液自动调平系统保持水平，长度角度传感器实时监测臂长与仰角，下车5寸液晶显示屏显示作业高度、幅度等参数。作业完成后，臂架收回，支腿复位，取力器分离，车辆恢复行驶状态。

06 / 适用作业场景

• 电力线路抢修与维护：36米最大作业高度和18米最大作业幅度，可覆盖10kV及以下架空线路的抢修、绝缘子更换、导线绑扎等作业，工作平台可载3人（200kg），配备220V市电接口（选配）方便使用电动工具。
• 城市路灯与景观照明维护：适用于城市道路、广场、公园等场所路灯及景观灯的安装、检修和更换，七节臂同步伸缩可实现灵活定位，360°回转满足不同角度作业需求。
• 通信基站天线安装与维护：最大作业高度36米可满足多数通信基站天线（高度15-30米）的安装、调试及日常维护，工作平台稳定承载，无线遥控操作便于地面观察。
• 园林树木修剪与高空管护：用于行道树、景区高大树木的修剪、枯枝清理及病虫害防治，支腿跨距宽（6300/5600mm）适应不平整地面，手动应急系统保障作业安全。
• 建筑外墙装饰与清洗：18米最大作业幅度可覆盖建筑外墙较大范围，适用于幕墙安装、外墙清洗、广告牌维护等，工作平台可旋转，方便调整作业位置。

07 / 产品核心优势

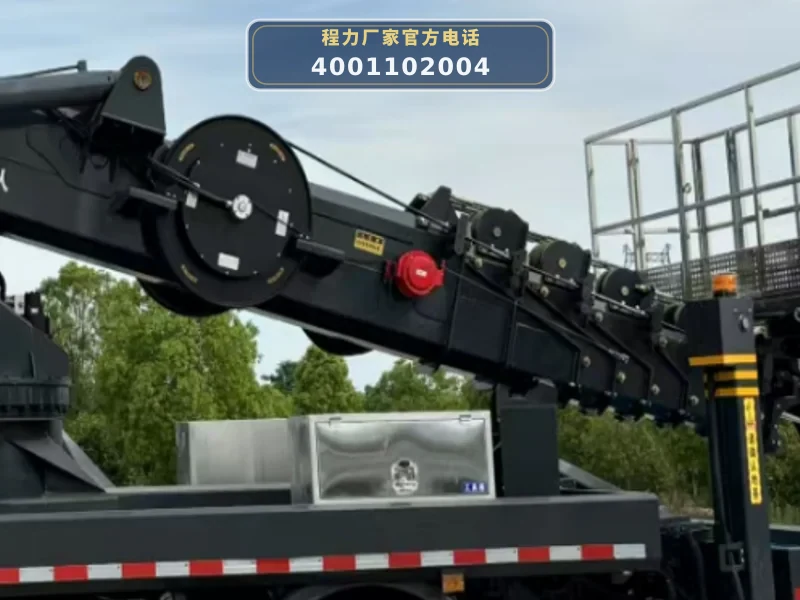

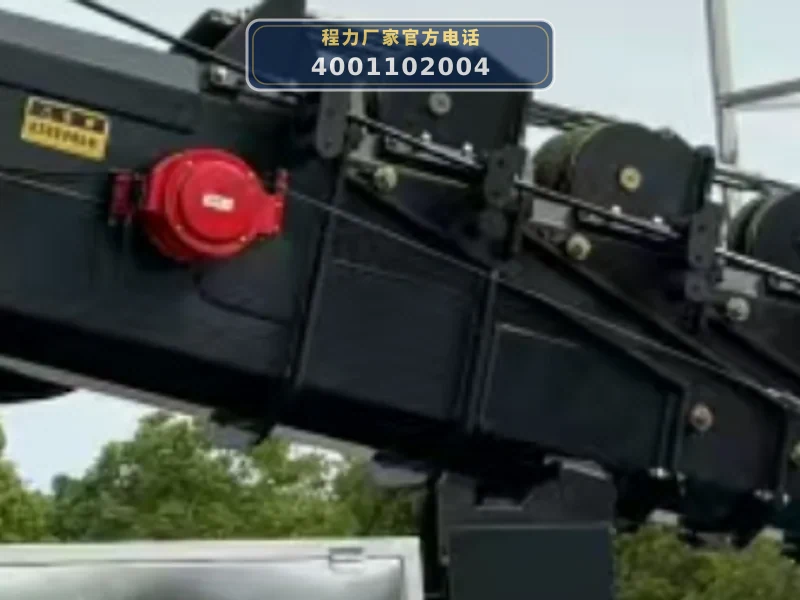

• 1. 36米最大作业高度，七节六边形工作臂同步伸缩：最大作业高度36米，最大作业幅度18米，七节六边形工作臂采用钢丝绳伸缩结构，同步伸缩，作业效率高、范围大；外置伸缩油缸便于观察故障点，方便维修。
• 2. CAN总线控制系统，配备无线遥控器：电液比例阀组配合CAN总线控制系统，实现无级调速；标配无线遥控器，可在平台或地面操作；下车5寸液晶显示屏实时显示臂长、仰角、作业高度等参数，操作安全便捷。
• 3. 前V后V型双节支腿，横向跨距宽，稳定性强：前V后V型双节液压支腿，横向跨距6300/5600mm，单独可调，适应多种工况；可选配软腿保护功能，支腿支地不实时限制危险方向工作。

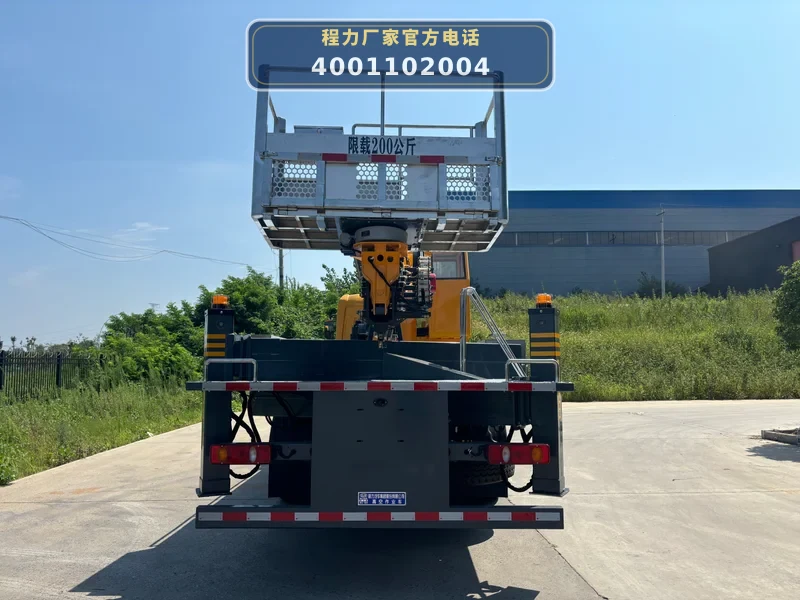

• 4. 高强度不锈钢工作平台，承载200kg，可载3人：工作平台采用高强度不锈钢制造，尺寸1600×700×1000mm，额定载荷200kg，最多可载3人；平台可旋转360°，静液自动调平，作业舒适安全。

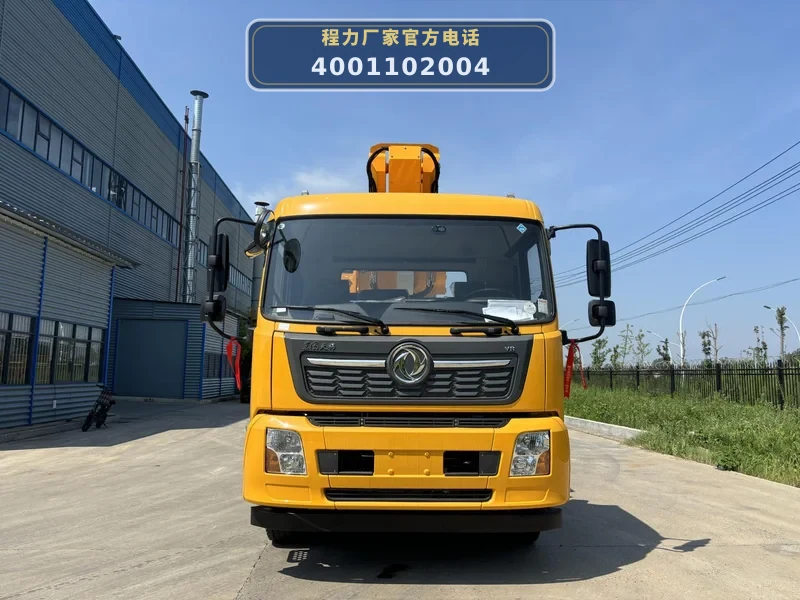

• 5. 国VI排放东风天锦底盘，康明斯230马力发动机：底盘型号DFH1180EX8，搭载康明斯B6.2NS6B230发动机，功率169kW（230马力），排量6.2L，国VI排放；配备空调、液压助力转向，最高车速89km/h，行驶舒适。

08 / 操作与保养

• 1. 作业前检查支腿系统：检查前V后V型双节液压支腿是否完好，液压管路有无渗漏；操作支腿单独调平，确认支腿完全接地且车身水平，横向跨距达到6300/5600mm。
• 2. 检查臂架系统及钢丝绳：检查七节六边形工作臂外观有无变形、裂纹；检查双钢丝绳伸缩结构是否预紧、有无断丝；检查外置伸缩油缸及钢丝绳滑轮是否正常。
• 3. 检查液压系统及应急泵：检查液压油箱油位及油质，高压管路过滤器是否清洁；测试手动应急泵功能，确保在主泵故障时能将工作人员送回地面并收回臂架。
• 4. 检查控制系统及安全装置：测试CAN总线控制系统、无线遥控器及电控操作是否正常；检查长度角度传感器、紧急停止装置、限幅报警功能；确认下车显示屏参数显示准确。

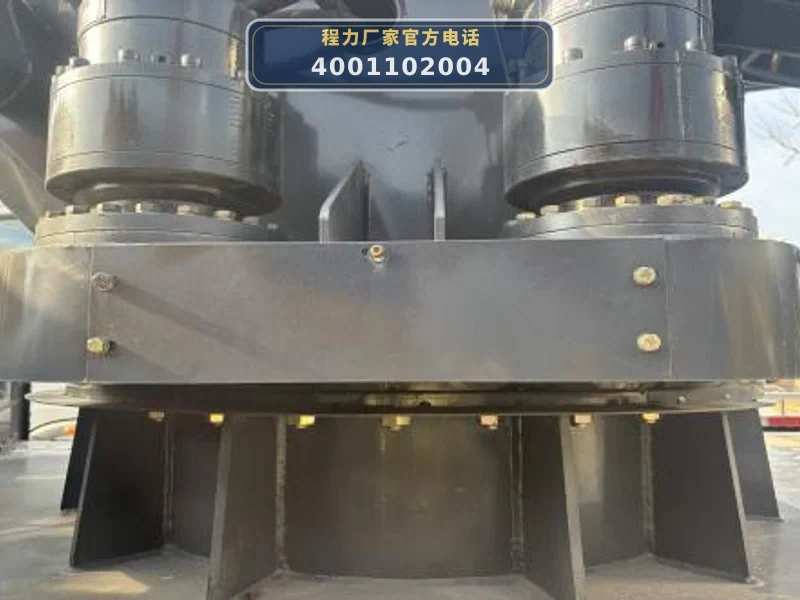

• 5. 定期保养回转装置及卷盘：检查900回转机构及双减速机润滑情况，确保360°连续回转顺畅；检查三合一复合卷盘（油电一体）的电缆及液压管路有无磨损。
• 6. 作业后收车及日常维护：作业完毕，收回臂架至行驶状态，支腿复位；清洁整车，特别是工作平台及液压件；定期复检大臂钢丝绳螺丝接口、回转支撑连接螺母、骑马螺栓是否松动。
