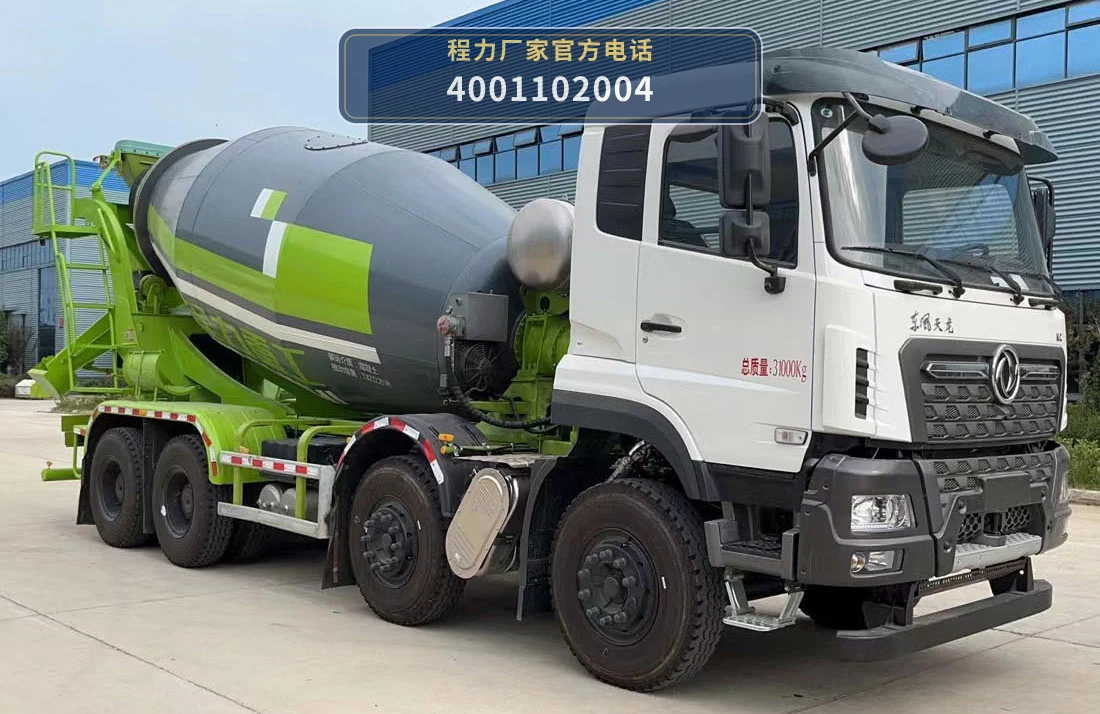

CLH5316GJBD6型混凝土搅拌运输车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5316GJBD6型混凝土搅拌运输车以DFH1310A10底盘为动力平台，发动机（可选DDi11E430-60、DDi75E350-60、DDi75E340-60、DDi90E385-60）通过取力器驱动液压系统，将动力传递至搅拌罐的减速机，带动罐体旋转。整车总质量31000kg，轴距配置为1995+2855+1350mm、2050+3200+1350mm、2050+3600+1350mm或1995+3200+1350mm，罐体容积7.82m³。

上装核心模块为罐体。在运输过程中，罐体保持低速旋转，使混凝土在罐内不断翻滚，防止离析和初凝；到达工地后，通过操纵液压系统控制罐体反转，将混凝土从出料口卸出。罐体的正转、反转和转速调节由液压马达和减速机执行，操作人员在驾驶室外部或驾驶室内通过控制杆完成。

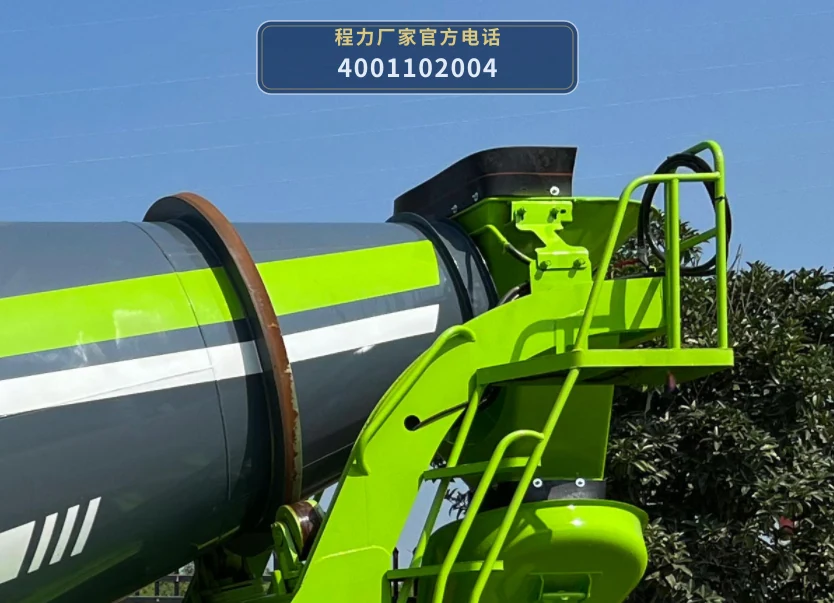

作业流程围绕“装料—运输—卸料”展开：装料时罐体正转，混凝土经进料斗进入罐内；运输途中罐体持续慢速旋转；卸料时罐体反转，混凝土沿出料溜槽排出。底盘提供行驶动力，取力器在驻车状态下接合，将发动机动力输出至液压泵，驱动整个搅拌作业链路。

06 / 适用作业场景

• 商品混凝土搅拌站至工地运输：CLH5316GJBD6型车罐体容积7.82m³，总质量31000kg，适合从混凝土搅拌站装载商品混凝土，运往建筑工地、市政工程现场，运输途中罐体旋转保持混凝土和易性。
• 中小型建筑工程混凝土浇筑：轴距1995+2855+1350mm等配置，整车尺寸10600×2550×3995mm（部分配置10250×2550×3995mm），适合在城区及城郊中小型建筑工地内周转，卸料时通过反转罐体配合溜槽完成浇筑。
• 道路桥梁等基础设施施工供料：可选DDi11E430-60发动机（324kW/440PS），动力储备适合重载运输，配合7.82m³罐体，可为道路、桥梁等基础设施施工点提供混凝土运输保障。
• 预拌混凝土配送：公告用途为混凝土搅拌运输车，罐体在运输中持续旋转，适用于预拌混凝土从搅拌站到浇筑点的配送，减少混凝土离析。

07 / 产品核心优势

• 1. 罐体容积7.82m³，装载能力明确：公告罐体容积为7.82m³，总质量31000kg，整备质量13800kg，额定载质量17070kg，适合商品混凝土运输的装载需求。
• 2. 多款国六发动机可选，动力匹配灵活：可选DDi11E430-60（324kW/440PS，10800ml）、DDi75E350-60（257kW/349PS，7500ml）、DDi75E340-60（250kW/340PS，7500ml）、DDi90E385-60（283kW/384PS，8900ml），均由东风商用车有限公司生产，用户可根据运输工况选择。
• 3. 四种轴距配置，适应不同上装布置：轴距覆盖1995+2855+1350mm、2050+3200+1350mm、2050+3600+1350mm、1995+3200+1350mm，不同轴距对应不同整车长度（10600mm或10250mm），便于匹配搅拌罐体及附件布置。
• 4. 东风DFH1310A10底盘，四轴结构承载稳定：底盘型号DFH1310A10，四轴设计，总质量31000kg，适合混凝土搅拌运输车的重载工况，底盘与上装罐体匹配后形成完整的搅拌运输单元。
• 5. 罐体旋转作业，防止混凝土离析：上装核心为罐体，运输中通过取力器驱动液压系统使罐体低速旋转，保持混凝土均匀性；卸料时反转罐体，混凝土经出料溜槽排出，作业方式符合混凝土运输工艺要求。

08 / 操作与保养

• 1. 作业前检查罐体及传动部件：检查罐体外观有无变形、裂纹，检查减速机与罐体连接螺栓是否紧固，检查液压油油位和油质，确认取力器接合正常。
• 2. 运输途中监控罐体旋转：运输过程中保持罐体低速旋转，观察液压系统压力是否稳定，听减速机有无异响；停车等待时根据混凝土状态适当调整旋转速度，防止离析或初凝。

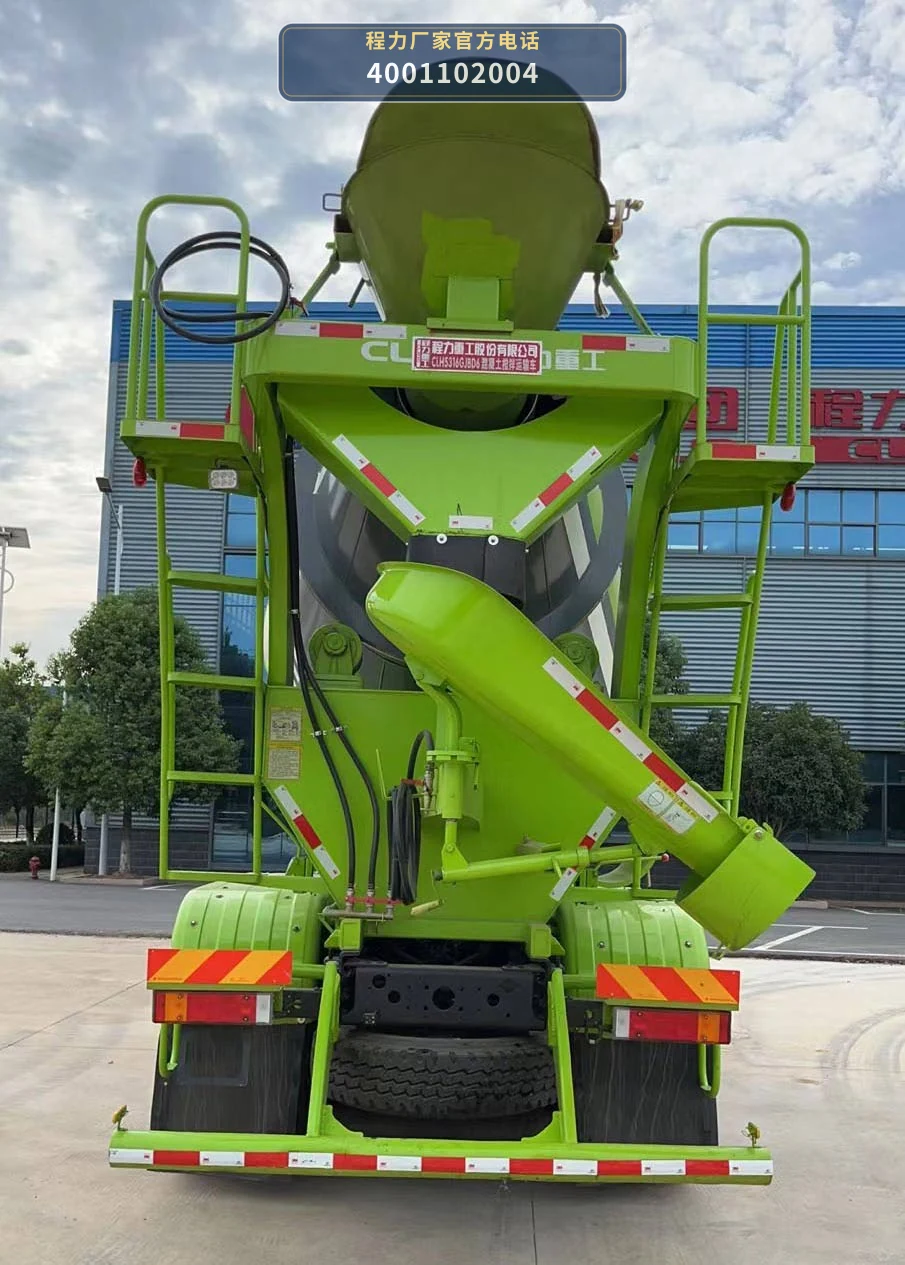

• 3. 卸料操作与溜槽管理：卸料前将车辆停稳，接合取力器，操纵控制杆使罐体反转；根据浇筑点位置调整出料溜槽角度，卸料完毕后清理溜槽及出料口残留混凝土。
• 4. 液压系统与取力器保养：定期检查液压泵、液压马达、控制阀及管路接头有无渗漏，按保养要求更换液压油和滤芯；检查取力器齿轮啮合及润滑情况，确保动力传递可靠。
• 5. 罐体内部清洗：每班作业结束后，向罐内注入清水并正转清洗，将残留混凝土排出；定期检查罐内叶片磨损情况，磨损严重时进行修补或更换。
• 6. 底盘常规维护：按DFH1310A10底盘保养手册检查发动机机油、冷却液、制动系统及轮胎气压，确保整车行驶与作业安全。
