CLH9170TCL型中置轴车辆运输挂车

01 / 核心技术参数

04 / 工信部公告

05 / 工作原理

CLH9170TCL型中置轴车辆运输挂车为无动力挂车，本身不配发动机，由牵引车通过牵引装置拖曳行驶。该车总质量17480kg，整备质量6500kg，额定载质量10980kg，轴距5580+1310mm，外形尺寸11230×2550×3730mm，整车以中置轴结构布置，承载与行驶由牵引车牵引完成。

作为车辆运输挂车，其核心作业链路为：牵引车牵引行驶至装车点→通过挂车配置的装载平台、跳板及绑带固定装置完成商品车上下与固定→运输途中依靠绑带及车轮挡块保持车辆位置→到达目的地后解除固定并驶离。公告未列明上装具体型号与参数，实际装载平台、跳板及固定装置以出厂配置为准。

该车公告未标注发动机、燃油及环保状态，免征状态为否，作业时需由符合法规要求的牵引车牵引，并遵守挂车相关道路通行规定。

06 / 适用作业场景

• 乘用车商品车公路运输：CLH9170TCL型中置轴车辆运输挂车额定载质量10980kg，适合在公路干线及支线运输中承载多台乘用车商品车，配合牵引车完成从主机厂或物流基地到经销网点的批量转运。
• 汽车物流中转场站短驳：该车外形尺寸11230×2550×3730mm，轴距5580+1310mm，中置轴结构转弯半径相对较小，可在汽车物流中转场站内完成商品车装卸与短距离驳运。
• 商品车多台集中转运：额定载质量10980kg，按乘用车整备质量不同可装载多台商品车，适用于经销商批量提车、展车调拨等需要集中转运的场景。
• 港口及口岸商品车集疏运：该挂车可用于港口码头与内陆堆场之间的商品车集疏运，配合牵引车完成进出口商品车短驳运输。

07 / 产品核心优势

• 1. 额定载质量10980kg，装载能力明确：公告额定载质量10980kg，整备质量6500kg，总质量17480kg，装载质量参数清晰，便于用户按商品车整备质量核算单次装载台数。
• 2. 中置轴结构，轴距5580+1310mm：采用中置轴布置，轴距5580+1310mm，整车长度11230mm，在满足装载长度的同时兼顾行驶稳定性。
• 3. 外形尺寸11230×2550×3730mm，空间适配商品车：外形尺寸11230×2550×3730mm，宽度2550mm、高度3730mm，可适配多数乘用车商品车的装载尺寸需求。
• 4. 程力重工牌公告产品，资质可查：该车为程力重工股份有限公司申报的工信部公告车型，公告批次320，产品型号CLH9170TCL，可在工信部公告系统查询。
• 5. 无动力挂车结构，维护环节少：作为中置轴挂车，本身不配发动机、燃油系统及排放后处理系统，日常维护主要围绕行走机构、制动系统及装载固定装置展开。

08 / 操作与保养

• 1. 出车前检查牵引装置与制动管路：检查牵引销、牵引环及连接螺栓是否紧固，制动气管路有无破损漏气，确保挂车与牵引车连接可靠。
• 2. 检查装载平台、跳板及固定装置：检查装载平台有无变形开裂，跳板铰接部位是否灵活，绑带、车轮挡块等固定装置是否齐全有效。
• 3. 检查轮胎与轮毂：检查各轴轮胎气压及磨损情况，轮毂螺栓有无松动，清除胎面异物。
• 4. 装载作业时按规范固定商品车：商品车驶上平台后，使用绑带穿过车轮或车身指定固定点进行绑扎，确认车辆前后左右均无位移后再收起跳板。
• 5. 行驶途中定期检查固定状态：长途运输途中应在服务区停车检查绑带松紧及商品车位置，发现松动及时重新紧固。
• 6. 定期检查灯光信号与反光标识：检查挂车尾灯、转向灯、制动灯及侧后反光标识是否完好，确保夜间及低能见度条件下可被识别。

09 / 产品常见 FAQ

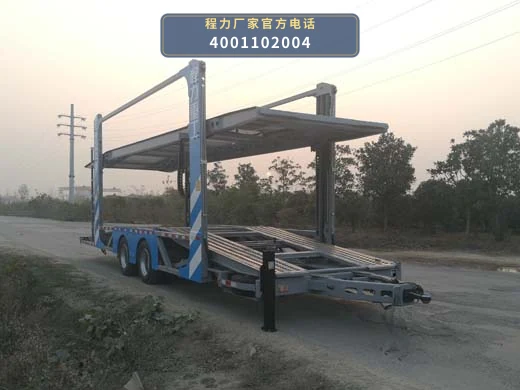

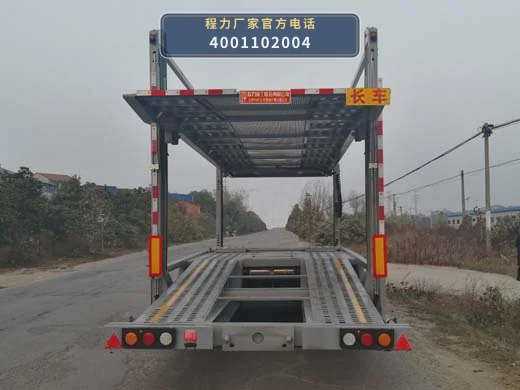

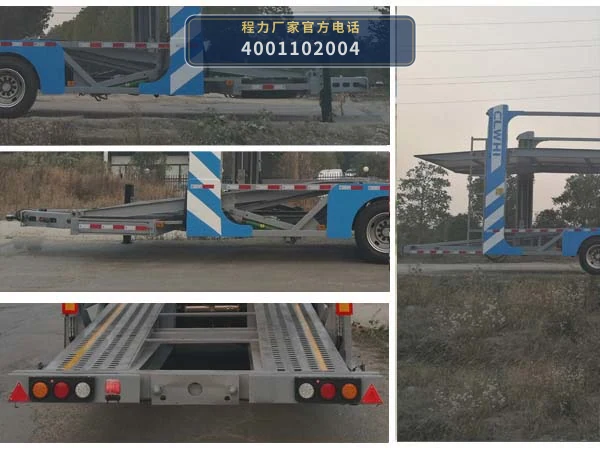

10 / 图片资料与展示
