CLW5047XWTC6型解放舞台车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5047XWTC6型舞台车以解放CA1040P40K61L2BE6A84底盘为动力平台，发动机（如F2.8NS6B156、CA4DB1-13E6、WP2.3NQ130E61等，功率覆盖85kW至129kW）通过取力器驱动液压泵，为舞台展开机构提供液压动力。底盘总质量4495kg，外形尺寸5995×2200×3200mm，轴距可选3300mm、3600mm、3800mm或3000mm，为舞台厢体提供稳定的承载基础。

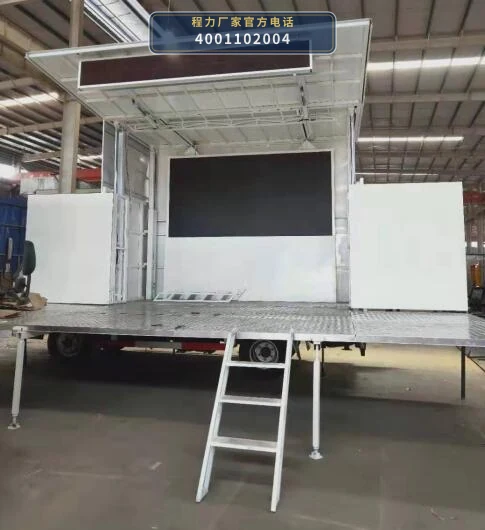

舞台厢体采用液压展翼或翻转结构，作业时液压泵将液压油输送至各执行油缸，驱动侧板或顶板展开，形成平整的舞台台面。展开动作由多路换向阀控制，操作人员可通过手动或电控方式调节各油缸的伸缩顺序，实现舞台的平稳展开与收拢。

舞台台面展开到位后，通过机械锁止装置固定，确保演出过程中台面稳定。车厢内部可集成灯光、音响等演出设备（具体配置以实际选装为准），供电系统为演出设备提供电力。收车时按相反顺序操作液压阀，将舞台板收回厢体并锁紧，恢复车辆行驶状态。

06 / 适用作业场景

• 流动文艺演出：适用于剧团、文化馆等单位的下乡演出、社区文化活动，车辆到达现场后展开舞台，快速形成演出平台，总质量4495kg、轴距3300mm等规格适应城乡道路行驶条件。
• 产品推广与路演：用于企业产品宣传、品牌路演等商业活动，舞台展开后可进行产品展示、宣讲互动，车厢空间可容纳演出设备，5995mm车长便于在城市街道通行。
• 庆典与集会活动：适用于开业庆典、节日集会等场合的临时舞台搭建，液压展开机构可快速完成舞台布置，减少现场搭建时间，轴距3000mm版本转弯半径较小，适合场地受限区域。

07 / 产品核心优势

• 1. 液压展翼快速展开：舞台厢体采用液压展翼结构，通过取力器驱动液压泵，操作多路阀即可控制舞台板展开与收拢，减少人工搭建环节。
• 2. 多轴距适配不同场景：公告轴距覆盖3000mm、3300mm、3600mm、3800mm四种规格，用户可根据道路条件与场地需求选择合适轴距，兼顾机动性与内部空间。
• 3. 动力选择丰富：可选F2.8NS6B156、CA4DB1-13E6、WP2.3NQ130E61等多款发动机，功率从85kW到129kW，满足不同地区排放与动力需求，环保状态为是。
• 4. 总质量4495kg合规蓝牌：总质量4495kg，符合轻型货车公告类别，C1驾驶证即可驾驶（具体以当地车管政策为准），降低用车门槛。
• 5. 厢体空间集成演出设备：车厢内部可布置灯光、音响等演出设备，舞台展开后与厢体形成连贯表演区域，5995mm车长在有限尺寸内提供较完整的舞台功能。

08 / 操作与保养

• 1. 液压系统检查：作业前检查液压泵、多路换向阀、油缸及管路接头有无渗漏，液压油位是否在标尺范围内，油液是否清洁；定期更换液压油滤芯，保持系统清洁。
• 2. 舞台展开机构检查：检查展翼铰链、锁止销、支撑杆等部件有无变形或裂纹，活动部位加注润滑脂；展开舞台时观察各油缸动作是否同步，如有异常及时排查。
• 3. 取力器与传动检查：检查取力器结合与分离是否顺畅，传动轴连接螺栓有无松动；作业时确认取力器完全结合后再操作液压阀，避免打齿。
• 4. 电气与照明检查：检查舞台照明、音响供电线路绝缘是否完好，配电箱开关动作是否正常，接地线连接可靠；演出前测试各用电设备工作状态。
• 5. 底盘常规保养：按照底盘保养手册定期更换发动机机油、机滤、空滤，检查制动系统、转向系统及轮胎气压，确保行驶安全。

09 / 产品常见 FAQ

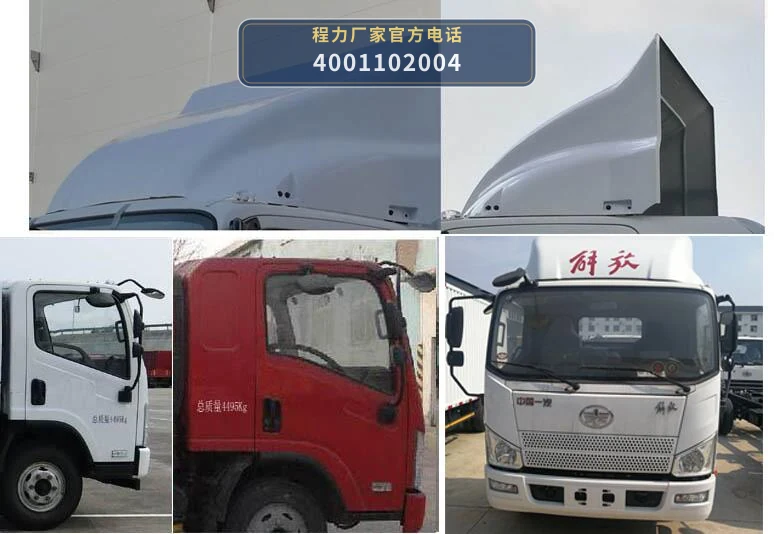

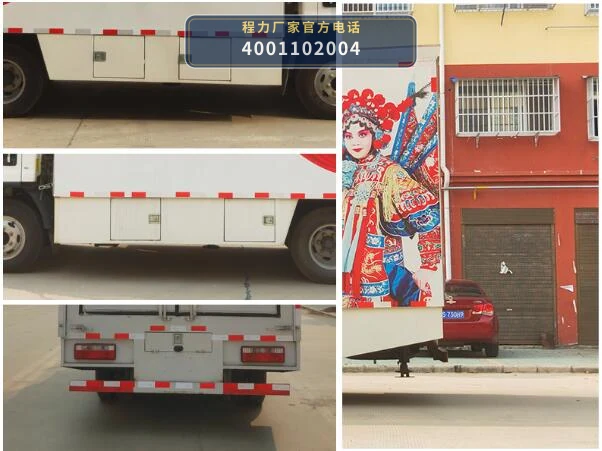

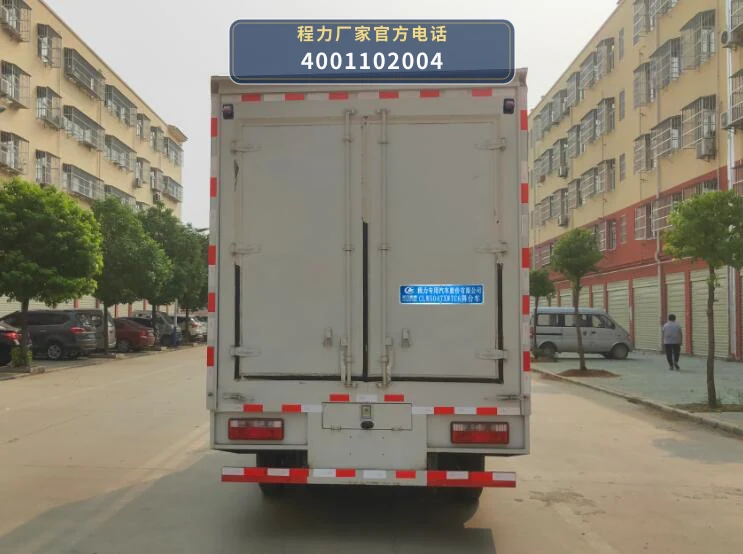

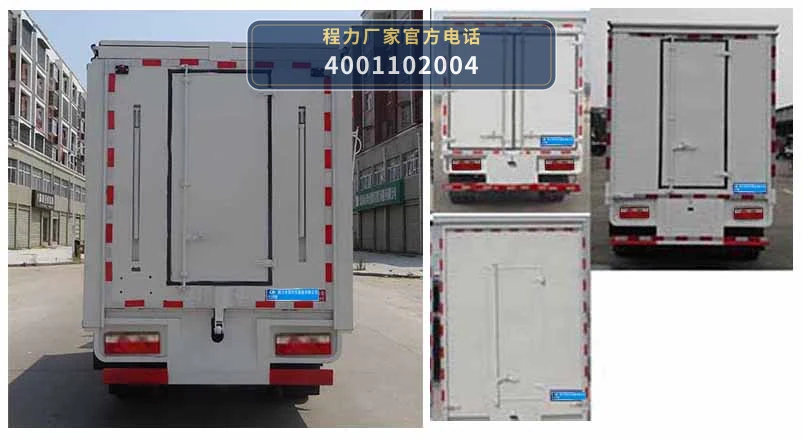

10 / 图片资料与展示
