CL5140JSQ6BL型随车起重运输车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CL5140JSQ6BL型随车起重运输车以ZZ1148G17FB0底盘为动力平台，发动机（可选WP4.1NQ190E61、WP3NQ220E62、WP3NQ210E62、WP3NQ200E62、WP4.6NQ220E62、WP3NQ170E62、WP5NQ245E62、WP4.6NQ240E62）通过取力器驱动液压泵，将发动机机械能转化为液压能，为随车起重装置和货厢作业提供动力。总质量14060kg，轴距覆盖3800mm至4700mm多种规格，整备质量8600kg或9300kg，额定载质量根据配置不同为5265kg、5330kg、4565kg、4630kg。

上装由随车起重装置和货厢构成。作业时，取力器结合后液压泵输出高压油，通过控制阀组分配至起重装置的变幅油缸、伸缩油缸和回转马达，实现吊臂的变幅、伸缩和回转动作；起升机构通过液压马达驱动卷扬，完成吊钩的升降。货厢用于承载和转运吊装后的货物，实现吊装与运输一体化作业。

完成吊装后，操作控制阀使吊臂回缩、变幅复位，取力器脱开，液压系统卸荷，车辆即可转入运输状态。整个作业链路围绕液压动力传递与执行机构动作展开，各动作通过液压阀控制，操作平稳。

06 / 适用作业场景

• 设备吊装与就位：CL5140JSQ6BL型随车起重运输车配备随车起重装置，总质量14060kg，额定载质量最高5330kg，可用于工厂设备、工程机械等中小型设备的吊装、装卸和短距离转运，货厢可同步承载设备附件，减少车辆调度环节。
• 树木移植与绿化工程：在园林绿化施工中，该车起重装置可完成带土球树木的吊装、装车和定植就位，货厢用于运输树木及工具。轴距覆盖3800mm至4700mm，可根据作业场地道路条件选择合适轴距配置，适应城区和郊区绿化作业。
• 建材转运与工地配送：该车货厢与起重装置配合，可运输钢材、水泥制品、预制构件等建筑材料，到达工地后利用起重装置直接卸货，减少对随车吊或人工卸货的依赖，适用于建筑工地、建材市场等场景的配送作业。
• 市政工程与应急抢修：公告用途为随车起重运输车，可用于市政设施维护中的小型构件吊装、抢修物资运输等作业。底盘总质量14060kg，轴距可选，能够适应城区道路和狭窄作业场地的通行与停放需求。

07 / 产品核心优势

• 1. 吊运一体，减少设备投入：CL5140JSQ6BL型随车起重运输车将随车起重装置与货厢集成于同一底盘，吊装和运输功能合一，用户无需单独配置吊车和货车，可减少车辆购置与调度成本，适合吊装与转运交替进行的作业模式。
• 2. 总质量14060kg，载质量配置灵活：公告总质量14060kg，整备质量8600kg或9300kg，额定载质量对应为5265kg、5330kg、4565kg、4630kg，用户可根据吊装能力与载货需求选择不同配置，兼顾起重作业与货物运输。
• 3. 多轴距可选，适应不同场地：轴距覆盖3800mm、3900mm、4200mm、4500mm、4700mm多种规格，短轴距配置机动性较好，适合城区狭窄场地；长轴距配置行驶稳定性更佳，适合长途转运和较大货厢需求。
• 4. 潍柴动力多功率段覆盖：可选WP4.1NQ190E61（140kW/190PS）、WP3NQ220E62（162kW/220PS）、WP3NQ210E62（147kW/199PS）、WP3NQ200E62（147kW/199PS）、WP4.6NQ220E62（162kW/220PS）、WP3NQ170E62（125kW/170PS）、WP5NQ245E62（177kW/240PS）、WP4.6NQ240E62（177kW/240PS）等多款潍柴发动机，排量覆盖2970ml至4580ml，可根据动力需求和运营成本选择。
• 5. 环保状态标记为是：公告库环保状态标记为是，燃油公告状态为否，免征状态为否。车辆排放水平按公告字段执行，适合对环保准入有要求的区域使用，具体当地上牌政策需结合车管部门要求核验。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查取力器结合是否顺畅、液压泵及管路有无渗漏、液压油油位是否在标尺范围内。检查起重装置各油缸、油管接头有无松动，控制阀组操作手柄是否回位正常。
• 2. 起重装置检查与空载试运行：检查吊臂伸缩、变幅、回转动作是否平稳，钢丝绳有无断丝、变形，吊钩防脱装置是否有效。空载试运行各动作，确认无异响和卡滞后再进行负载作业。

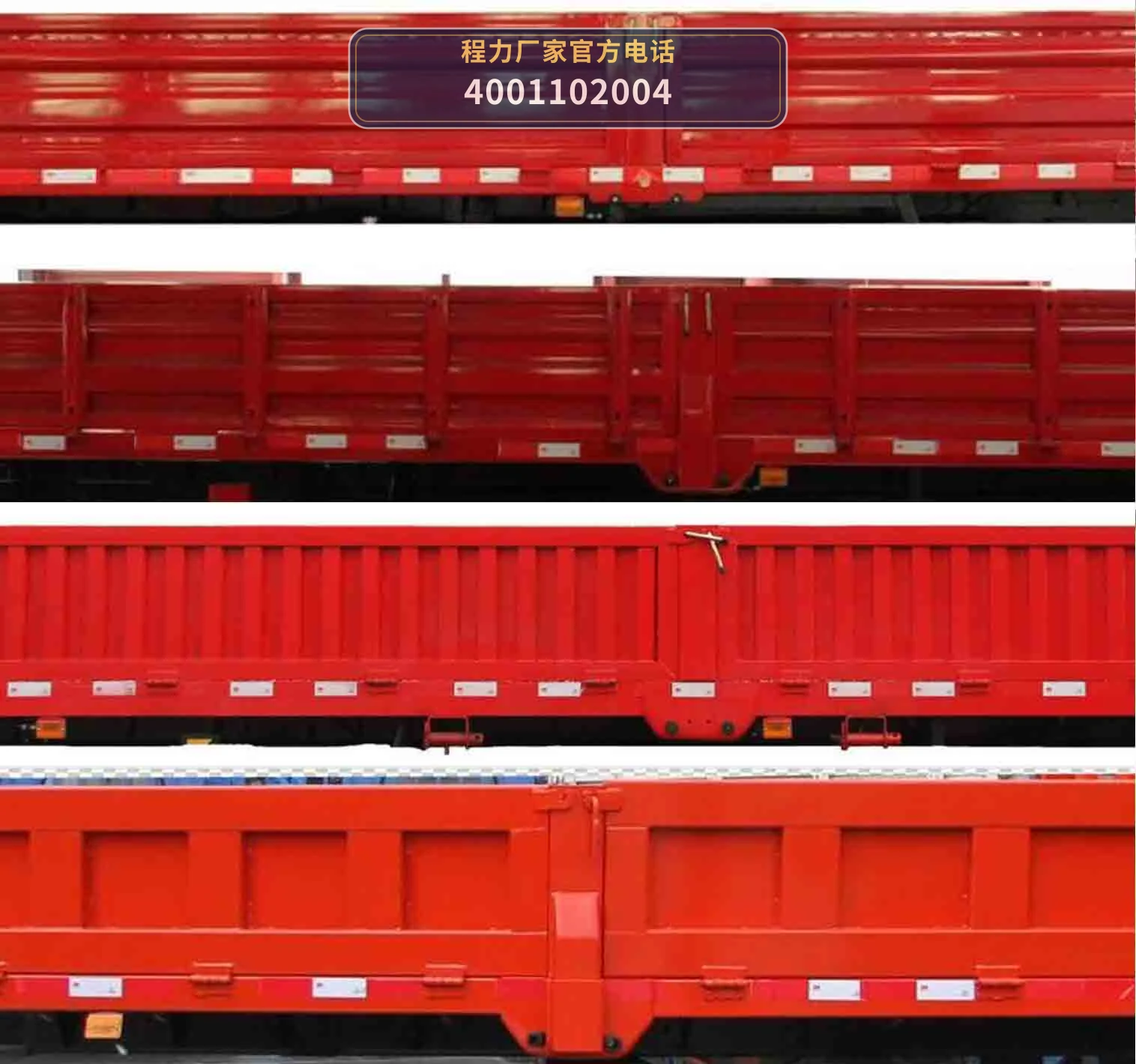

• 3. 货厢与底盘连接检查：检查货厢与底盘副车架的连接螺栓有无松动，货厢门锁止机构是否可靠。运输前确认货厢内货物固定牢靠，避免行驶中移位。

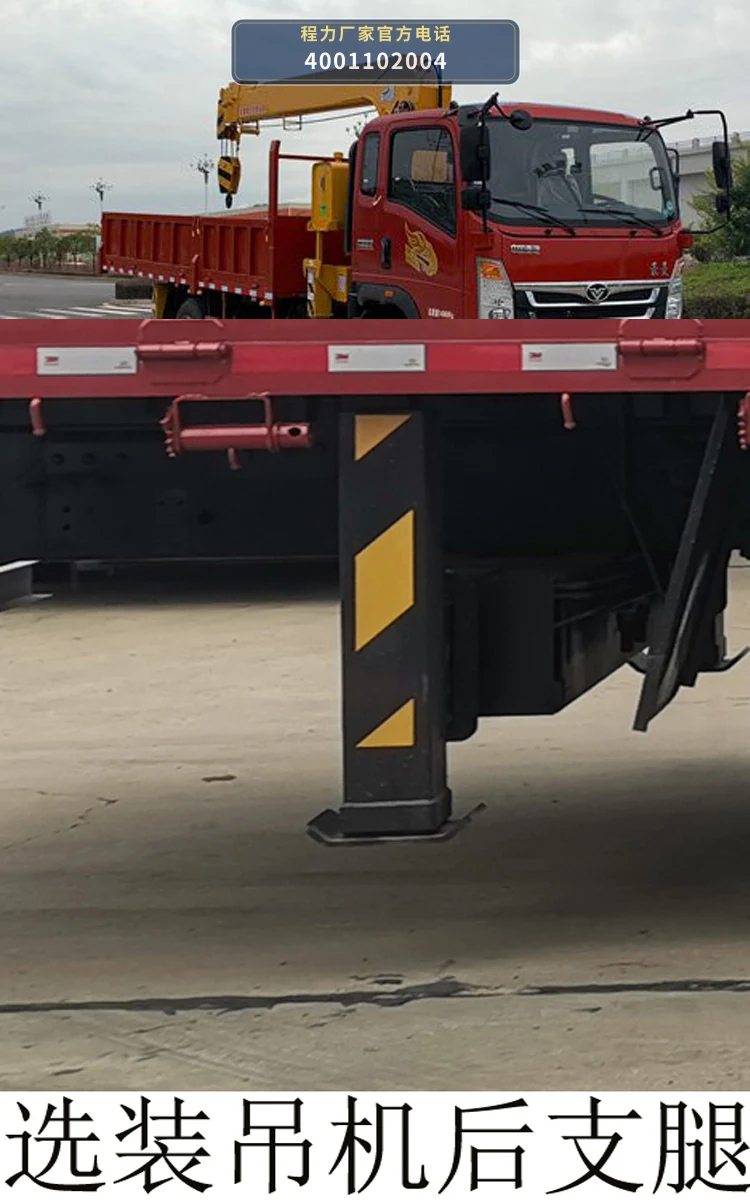

• 4. 作业时底盘停放与支腿使用：吊装作业时选择坚实平整地面停放，拉紧驻车制动，必要时使用支腿（如配置）增加稳定性。作业半径内禁止人员停留，风力过大时应停止吊装作业。
• 5. 定期保养液压油与滤芯：按保养周期更换液压油和液压滤芯，检查液压油清洁度。定期检查取力器传动轴、液压泵驱动连接部位润滑情况，保持液压系统散热良好。

09 / 产品常见 FAQ

10 / 图片资料与展示
