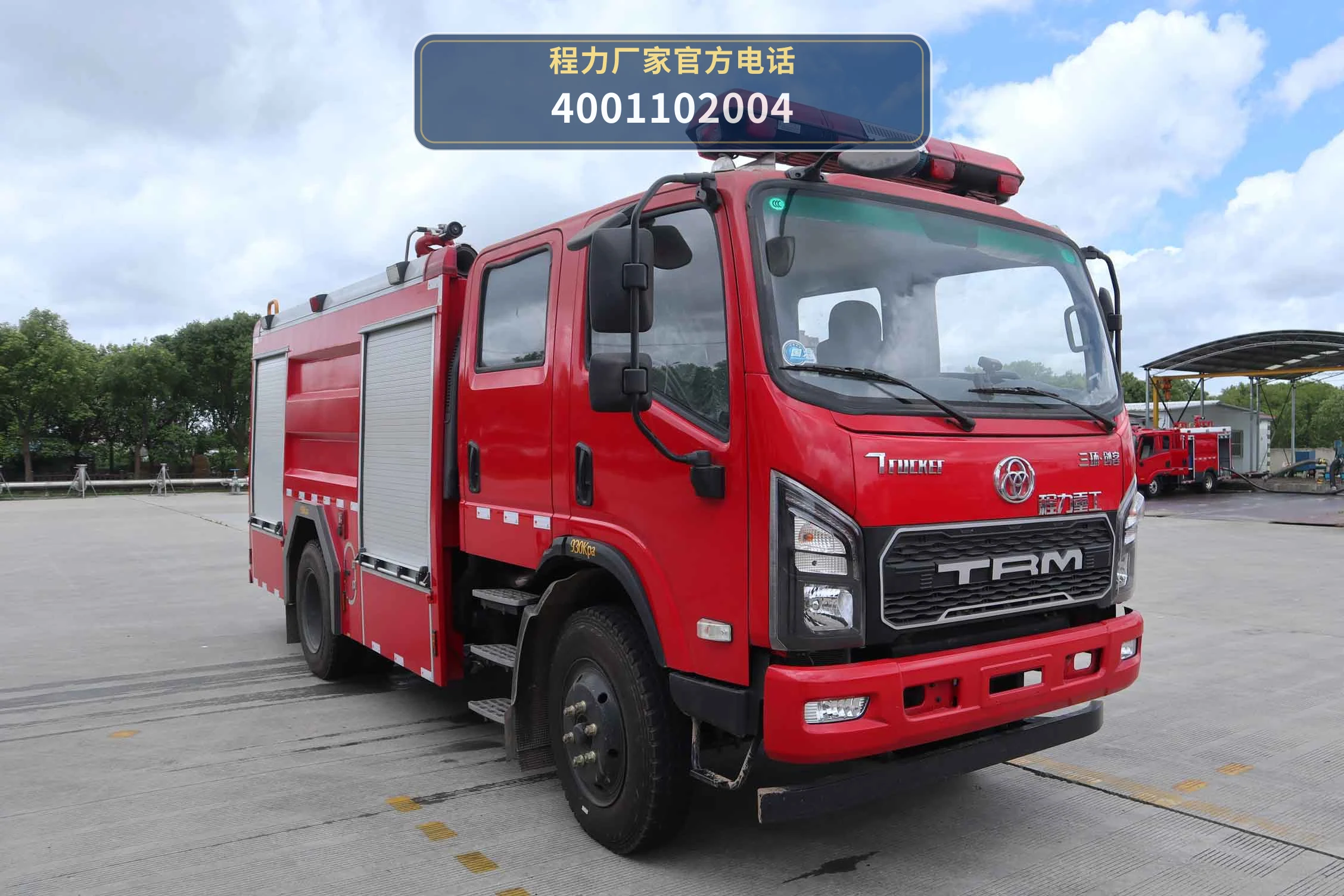

CLH5130GXFSG60型/ST型水罐消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5130GXFSG60/ST型水罐消防车以STQ1146L06Y3N6底盘为动力平台，发动机型号为D30TCIF-180（功率132kW）或YCS04200-68（功率147kW），轴距可选3800mm、3950mm、4200mm、4500mm，总质量12700kg，整备质量6450kg，额定载质量5800kg。车辆行驶至火场后，通过底盘取力器驱动消防泵运转，将罐内或外接水源的水加压后经管路输送至消防炮或出水口。

水罐为“凸”型罐，容积5.800立方米，前端尺寸1250×1150×1300mm，后端尺寸1600×2000×1300mm。作业时，消防泵从罐体吸水口取水加压，通过消防炮完成远距离喷射灭火，或通过出水口向其他消防车辆及火场供水。主要专用装置为消防泵和消防炮，构成取水—加压—喷射的完整作业链路。

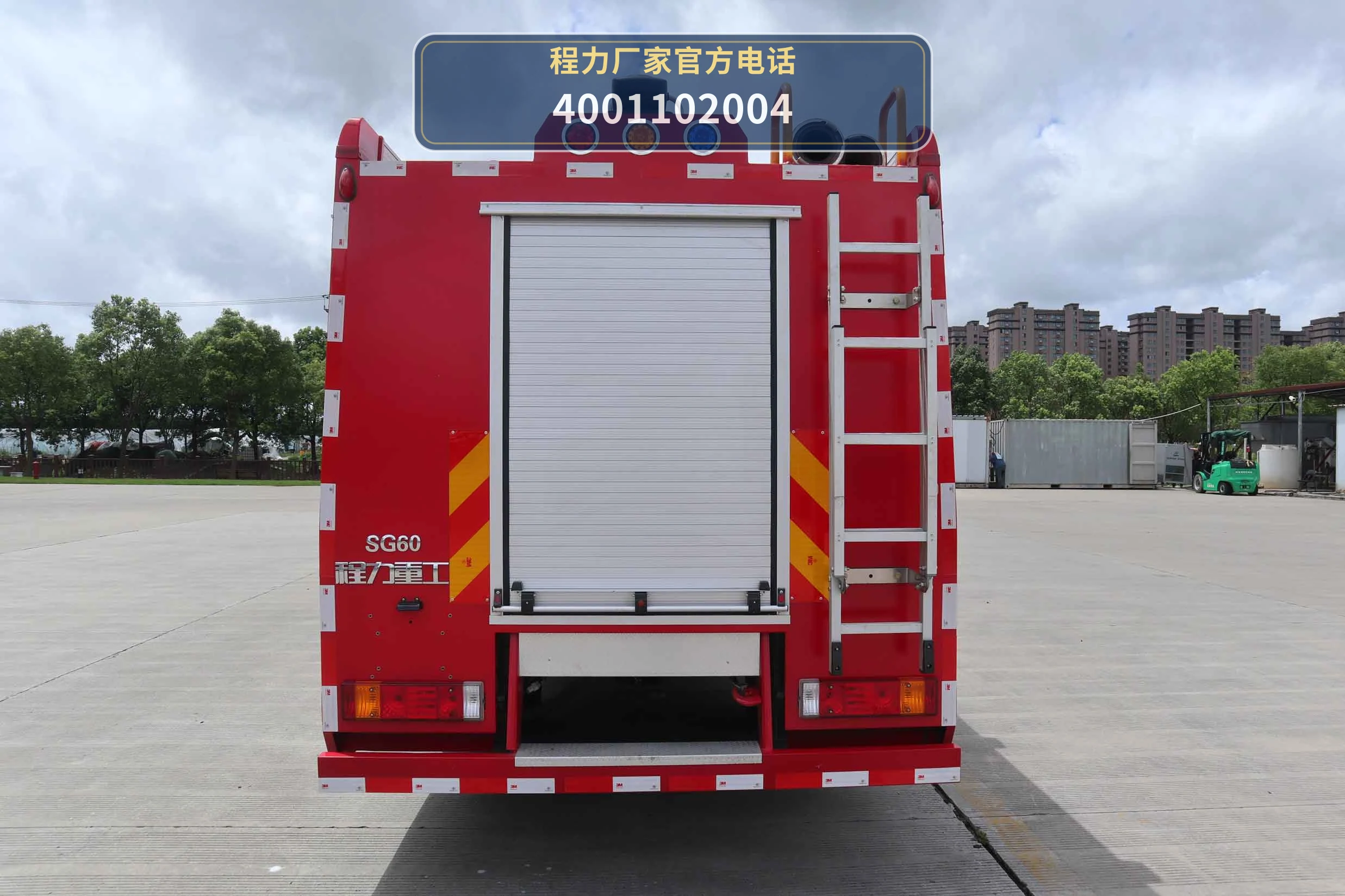

车辆采用整体式侧防护结构，后防护装置材料为Q235A，截面尺寸50×120mm，与车辆螺栓连接，后防护离地高度450mm。ABS生产企业为东科克诺尔商用车制动系统(十堰)有限公司，型号为ABS/ASR-24V-4S/4M，保障行驶与作业转场过程中的制动稳定性。

06 / 适用作业场景

• 初期火灾扑救：适用于城镇、厂区、仓储等场所的初期火灾扑救。5.800立方米水罐配合消防泵、消防炮，可快速抵达现场并展开灭火作业，控制火势蔓延。
• 火场供水与接力：可作为火场供水车辆，通过消防泵和出水口向主战消防车或火场管网接力供水，适用于需要持续水源补充的灭火现场。
• 乡镇及企业专职消防队：整车外形尺寸7225×2215×3250mm，轴距可选3800mm至4500mm，机动性适合乡镇道路和企业厂区通行，满足专职消防队日常执勤与应急出动需求。
• 重点单位消防备勤：适用于化工、物流园区、大型市场等重点单位的消防备勤，水罐容积5.800立方米，可搭载消防泵、消防炮执行先期处置任务。

07 / 产品核心优势

• 1. 水罐容积5.800立方米，满足初期灭火用水需求：水罐为“凸”型罐，容积5.800立方米，前端尺寸1250×1150×1300mm，后端尺寸1600×2000×1300mm，在总质量12700kg的底盘上实现额定载质量5800kg，兼顾载液量与整车合规性。
• 2. 双发动机可选，动力匹配灵活：可选D30TCIF-180发动机（功率132kW）或YCS04200-68发动机（功率147kW），对应不同动力需求，轴距可选3800mm、3950mm、4200mm、4500mm，适应不同上装布置与使用场景。
• 3. 专用装置为消防泵和消防炮，作业链路完整：公告明确主要专用装置有消防泵、消防炮，形成取水、加压、喷射的完整消防作业系统，可直接投入灭火与供水作业。
• 4. 底盘承载与制动配置明确：总质量12700kg，整备质量6450kg，轴荷3720/8980，配备ABS（型号ABS/ASR-24V-4S/4M），轮胎规格8.25R20 16PR，为消防车满载转场和作业提供承载与制动保障。
• 5. 防护结构符合公告要求：采用整体式侧防护结构，后防护装置材料Q235A，截面尺寸50×120mm，螺栓连接，后防护离地高度450mm，防护配置在公告中明确。

08 / 操作与保养

• 1. 消防泵与管路的日常检查：每次作业前检查消防泵的进出水口、阀门及连接管路是否密封良好，确认泵体无渗漏、管路无堵塞；作业后应放净泵内及管路余水，防止锈蚀和冻裂。
• 2. 水罐及罐体附件的维护：定期检查“凸”型水罐（前端1250×1150×1300mm，后端1600×2000×1300mm）的罐体焊缝、人孔盖、液位装置和通气口，保持罐内清洁，避免杂物进入消防泵。
• 3. 消防炮的操作与保养：作业时确认消防炮安装牢固、回转和俯仰机构灵活；使用后清理炮口杂物，检查密封件，定期对转动部位加注润滑脂，支持喷射方向调节顺畅。
• 4. 底盘与取力系统的检查：定期检查STQ1146L06Y3N6底盘的取力器连接、传动轴及操纵机构，确认取力器接合与分离正常；按底盘说明书要求更换发动机机油、滤芯，检查ABS系统工作状态。
• 5. 轮胎与制动系统的维护：轮胎规格为8.25R20 16PR，应定期检查胎压和磨损情况；ABS型号为ABS/ASR-24V-4S/4M，如仪表出现ABS报警应及时检修，确保满载行驶制动可靠。
• 6. 防护装置与随车器材的检查：检查整体式侧防护和后防护装置（材料Q235A，截面50×120mm，离地高度450mm）的螺栓连接是否紧固，随车消防器材应固定牢靠、取用方便。

09 / 产品常见 FAQ
