CL5070JGK6ADS型程力牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

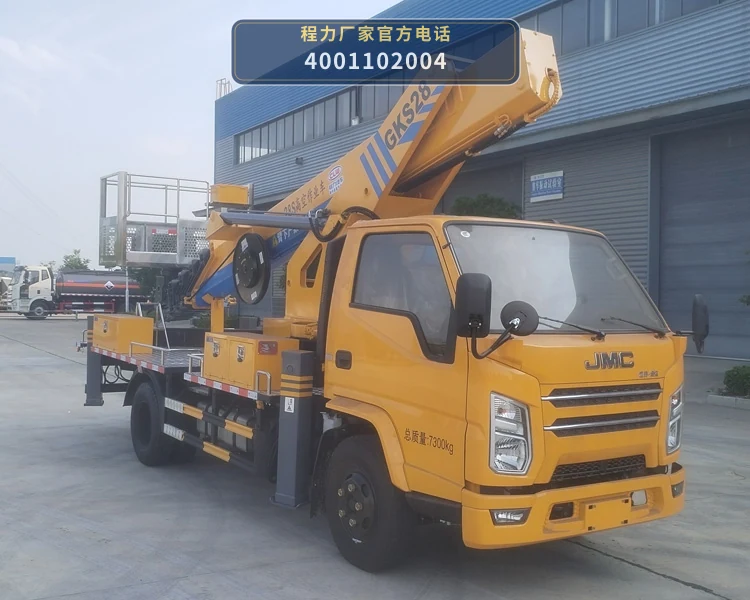

程力牌CL5070JGK6ADS高空作业车以江铃JX1071TG26底盘为动力平台，发动机可选JX4D30D6H（85kW/115PS，排量2892ml）、JX493ZLQ6C（90kW/122PS，排量2771ml）或JX493ZLQ6A（90kW/122PS，排量2771ml），三款发动机均由江铃汽车股份有限公司生产。车辆总质量7300kg，轴距3360mm，整车外形尺寸为6610×2098mm，高度为3250mm、3150mm或3050mm（对应不同上装状态）。

作业时，底盘发动机通过取力器将动力传递至液压系统，驱动高空作业装置的液压泵站工作。液压油经控制阀组分配后，驱动支腿油缸伸出将车辆调平固定，再驱动臂架变幅油缸和回转机构动作，使工作斗到达目标作业高度和位置。作业人员在工作斗内通过操作手柄或电控面板控制臂架升降、回转和伸缩，完成高空检修、安装或修剪等动作。

作业结束后，臂架收回至行驶状态，支腿油缸缩回，取力器脱开，车辆恢复道路行驶状态。整个作业链路为：底盘动力→取力器→液压泵站→控制阀组→支腿油缸/臂架油缸/回转马达→工作斗动作，各执行机构由液压油路集中控制，动作平稳、定位准确。

06 / 适用作业场景

• 路灯检修与维护：适用于城市道路、厂区、园区路灯的灯泡更换、灯杆检修和线路维护。车辆总质量7300kg、轴距3360mm，整车长度6610mm，可在城市道路和厂区道路正常通行，工作斗将作业人员送至路灯高度进行检修作业。
• 园林绿化修剪：适用于行道树、公园景观树木的高枝修剪和枯枝清理。高空作业装置可将作业人员送至树冠位置，配合油锯或高枝剪完成修剪作业，避免人员攀爬带来的安全风险。
• 广告牌安装与维护：适用于沿街广告牌、门头招牌、楼体标识的安装、更换和维修。工作斗可承载作业人员及工具到达广告牌位置，完成螺栓紧固、面板更换、灯具检修等作业。
• 电力与通信线路辅助作业：适用于低压电力线路和通信线路的辅助检修作业，如线缆整理、金具更换、绝缘子检查等。作业时车辆支腿展开调平，工作斗将人员送至线路位置进行作业。
• 厂房与场馆高空设施维护：适用于厂房内部照明、通风管道、桥架以及体育场馆、会展中心等场所高空设施的安装与维护。车辆尺寸紧凑，可在厂区通道和场馆周边道路通行作业。

07 / 产品核心优势

• 1. 江铃底盘平台，动力匹配成熟：采用江铃JX1071TG26底盘，轴距3360mm，可选JX4D30D6H（85kW/115PS）、JX493ZLQ6C（90kW/122PS）、JX493ZLQ6A（90kW/122PS）三款江铃发动机，排量分别为2892ml和2771ml，动力输出覆盖85kW至90kW，底盘与上装动力匹配成熟。
• 2. 总质量7300kg，公告参数明确：车辆总质量7300kg，整车外形尺寸6610×2098mm，高度3250mm/3150mm/3050mm，轴距3360mm，公告参数清晰，便于用户根据作业需求和道路条件进行选型匹配。
• 3. 公告免征标记为是，环保标记为是：公告库标记免征为是、环保为是、燃油为否，用户可依据公告字段了解车辆状态，具体购置税减免和上牌手续按当地政策办理。
• 4. 高空作业装置，作业动作集中控制：上装为高空作业装置，通过取力器驱动液压系统，实现支腿调平、臂架变幅、回转和工作斗定位等动作，操作集中、动作平稳，适合路灯检修、园林修剪、广告牌维护等多种高空作业。
• 5. 整车尺寸紧凑，城市道路适应性好：整车长度6610mm、宽度2098mm，轴距3360mm，转弯半径和通过性适合城市道路、厂区道路和园区道路行驶，可在作业点就近停靠展开支腿作业。

08 / 操作与保养

• 1. 作业前检查液压系统与支腿：作业前检查取力器结合是否到位，液压油箱油位是否在标尺范围内，液压管路及接头有无渗漏。检查支腿油缸、支腿盘是否完好，确认支腿展开区域地面坚实平整，必要时加垫木板或钢板。
• 2. 检查臂架与工作斗：检查臂架结构有无变形、裂纹，臂架油缸销轴和连接螺栓是否紧固，工作斗底板和护栏是否牢固，工作斗与臂架连接部位有无松动。检查回转机构运转是否正常，有无异响。
• 3. 作业中保持底盘稳定：作业时车辆应停放在坚实平整地面，拉紧手刹，支腿完全伸出并调平，确认轮胎离地或受力均匀后方可进行高空作业。作业过程中注意观察支腿有无下沉，臂架回转范围内有无障碍物和人员。
• 4. 定期检查液压油与滤芯：按使用情况定期检查液压油清洁度，如发现油液乳化、变色或杂质增多应及时更换。液压油滤芯按保养周期更换，更换时注意清洁加油口周围，防止杂质进入液压系统。
• 5. 检查电气控制与安全装置：检查操作面板按钮、手柄、指示灯和蜂鸣器工作是否正常，上下车互锁装置和紧急停止按钮功能是否可靠。检查工作斗水平传感器和限位开关动作是否准确，发现异常及时维修。
• 6. 行驶前收车检查：作业结束后将臂架收回至行驶状态，工作斗复位并锁定，支腿油缸完全缩回，取力器脱开。检查各锁止装置是否到位，确认无工具或杂物遗留在工作斗和臂架上，方可上路行驶。

09 / 产品常见 FAQ

10 / 图片资料与展示
