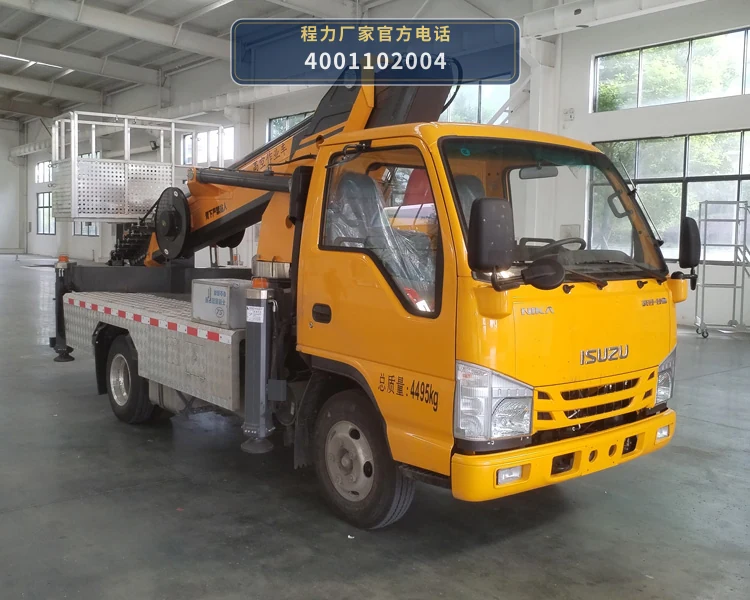

CL5049JGK6ADS高空作业车

CL5049JGK6ADS型程力牌高空作业车

程力牌CL5049JGK6ADS高空作业车，采用QL1041DCFAY底盘，总质量4495kg，外形尺寸5998x2090,2030x3000,2900,2800,2690,2750,2700,3400,3250,3150mm。

01 / 核心技术参数

整车型号	CL5049JGK6ADS
产品名称	程力牌CL5049JGK6ADS高空作业车
底盘型号	QL1041DCFAY
外形尺寸	5998x2090,2030x3000,2900,2800,2690,2750,2700,3400,3250,3150
总质量	4495 kg
整备质量	4365 kg
公告轴距	2800 mm

02 / 动力与传动系统

公告动力选型：共 5 款

序号	型号	排量	功率	生产企业
1	D20TCIF15	1999ml	90kW/122PS	昆明云内动力股份有限公司
2	D20TCIF64	1999ml	90kW/122PS	昆明云内动力股份有限公司
3	D20TCIF63	1999ml	93kW/126PS	昆明云内动力股份有限公司
4	4KB1-TCG60	2499ml	96kW/130PS	五十铃(中国)发动机有限公司
5	D20TCIF61	1999ml	103kW/140PS	昆明云内动力股份有限公司

其他动力与传动配置

底盘平台	QL1041DCFAY

03 / 上装配置

1. 高空作业装置

高空作业车，公告型号CL5049JGK6ADS，采用QL1041DCFAY底盘，总质量4495kg，外形尺寸5998x2090,2030x3000,2900,2800,2690,2750,2700,3400,3250,3150mm。

2. 底盘

底盘型号QL1041DCFAY，总质量4495kg。

04 / 工信部公告

免征：是燃油：否

公告车型编号	CL5049JGK6ADS
公告产品名称	程力牌CL5049JGK6ADS高空作业车
公告品牌	程力牌
公告企业	程力汽车集团股份有限公司
公告批次	405

05 / 工作原理

程力牌CL5049JGK6ADS高空作业车以庆铃QL1041DCFAY二类底盘为动力平台，发动机（可选云内D20TCIF15、D20TCIF64、D20TCIF63、D20TCIF61或五十铃4KB1-TCG60，功率90-103kW）通过取力器驱动液压系统，将发动机机械能转换为液压能，为高空作业装置提供升降动力。底盘总质量4495kg，整备质量4365kg，轴距2800mm或3000mm，整车外形尺寸5998×2090mm，公告标记免征。

作业时，操作人员通过支腿控制系统将支腿伸出并支撑于地面，确保整车稳定；随后通过多路阀控制液压油缸和液压马达，驱动臂架变幅、伸缩和回转机构，将工作斗举升并送至目标作业高度和位置。工作斗调平系统保持斗体水平，保障作业人员安全。

作业完成后，操作人员通过控制系统将臂架收回至行驶状态，支腿收回，取力器脱开，车辆恢复行驶状态。整个作业链路为：发动机→取力器→液压泵→多路阀→液压缸/马达→臂架/工作斗→完成高空作业。

06 / 适用作业场景

路灯检修与维护：适用于城市道路、小区、厂区路灯的日常检修、更换灯泡、灯具维护等作业。CL5049JGK6ADS高空作业车总质量4495kg，轴距2800/3000mm，整车长度5998mm，机动性较好，可灵活停靠于路灯旁，通过高空作业装置将作业人员举升至灯杆作业位置。
园林绿化修剪：适用于行道树修剪、公园景观树木造型、枯枝清理等园林作业。高空作业装置可将作业人员送至树冠高度，配合油锯、高枝剪等工具完成修剪，底盘轴距2800/3000mm，转弯半径较小，适合在园区道路和城市支路通行。
广告牌安装与维护：适用于沿街广告牌、灯箱、门头招牌的安装、更换画面、检修电路等作业。工作斗可搭载作业人员及工具，举升至广告牌位置，底盘总质量4495kg，公告标记免征，适合城区短途转场作业。
电力及通信线路辅助作业：适用于低压电力线路、通信线路的辅助检修、拉线调整、绝缘子检查等作业。高空作业装置提供稳定作业平台，作业人员可在工作斗内进行线路维护，底盘可选云内D20TCIF15、D20TCIF64、D20TCIF63、D20TCIF61或五十铃4KB1-TCG60发动机，动力覆盖90-103kW。
厂房及场馆高空设施维护：适用于厂房照明、通风设备、场馆幕墙、钢结构等高空设施的安装与检修。CL5049JGK6ADS高空作业车外形尺寸5998×2090mm，宽度2090mm，可在厂区道路和场馆周边通行，高空作业装置提供稳定作业平台。

07 / 产品核心优势

1. 蓝牌C照可驾驶，城区通行便利：CL5049JGK6ADS总质量4495kg，整车长度5998mm，宽度2090mm，符合蓝牌轻卡尺寸标准，持C1驾驶证即可驾驶，适合在城区道路、小区、园区等限行区域灵活通行。
2. 多款发动机可选，动力覆盖90-103kW：可选云内D20TCIF15（90kW/122PS）、D20TCIF64（90kW/122PS）、D20TCIF63（93kW/126PS）、D20TCIF61（103kW/140PS）及五十铃4KB1-TCG60（96kW/130PS）五款发动机，排量1999ml或2499ml，用户可根据动力需求和使用工况选择。
3. 轴距2800/3000mm，机动灵活：提供2800mm和3000mm两种轴距选择，短轴距版本转弯半径更小，适合狭窄街道和密集作业点；长轴距版本行驶稳定性更好，适合中短途转场作业。
4. 庆铃底盘，承载可靠：采用庆铃QL1041DCFAY二类底盘，整备质量4365kg，总质量4495kg，底盘承载能力与上装匹配，适合加装高空作业装置后保持行驶和作业稳定性。
5. 公告标记免征，上装为高空作业装置：公告库标记免征为是，上装为高空作业装置，包含臂架、工作斗、支腿、液压系统等部件，专为高空作业设计，适用于路灯检修、园林修剪、广告安装等场景。

08 / 操作与保养

1. 作业前检查液压系统：作业前检查液压油箱油位是否在标尺范围内，检查液压泵、多路阀、液压缸、液压马达及管路接头有无渗漏，检查取力器结合与脱开是否正常。若发现油液乳化或杂质过多，应及时更换液压油和滤芯。
2. 检查支腿与臂架机构：检查支腿伸缩是否顺畅，支腿盘有无变形或开裂，支腿液压锁是否有效；检查臂架变幅油缸、伸缩油缸销轴及连接螺栓有无松动，臂架焊缝有无裂纹，工作斗与臂架连接是否牢固。
3. 检查工作斗与调平系统：检查工作斗底板、护栏有无锈蚀或变形，斗门锁止是否可靠；检查调平拉杆、调平油缸或调平钢丝绳是否正常，确保工作斗在举升过程中保持水平。
4. 底盘日常保养：按庆铃QL1041DCFAY底盘保养手册要求，定期更换发动机机油、机滤、柴滤和空滤；检查制动系统、转向系统、轮胎气压及磨损情况；检查取力器与变速箱连接部位有无异响或渗漏。
5. 作业后收车检查：作业完成后，将臂架收回至行驶状态，支腿完全收回并锁定，取力器脱开，检查各操作手柄是否归位；清洁工作斗和臂架表面泥土，检查液压管路有无刮擦，确认无异常后方可行驶。
6. 定期检查电气与安全装置：定期检查上下车操作面板、急停按钮、水平仪、幅度限位器、高度限位器等安全装置是否有效；检查警示灯、工作灯、喇叭等电气设备工作是否正常，确保作业安全。
