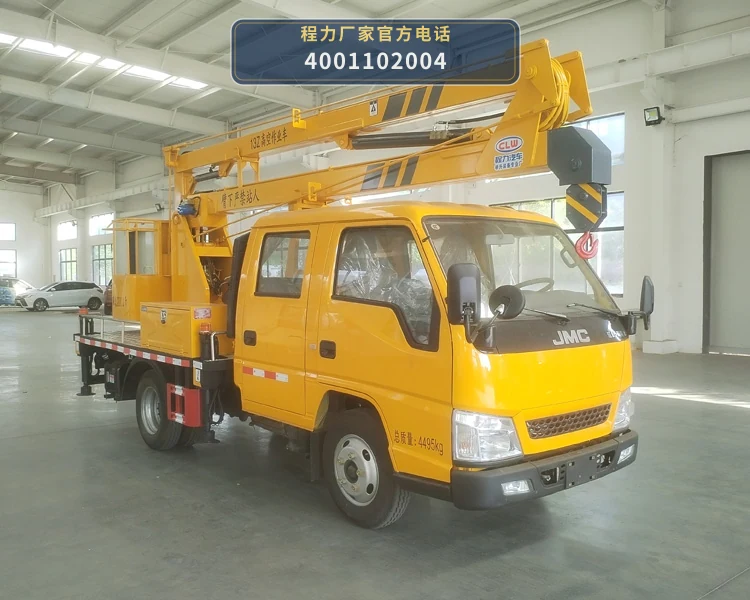

CL5046JGK6ADS型程力牌高空作业车以江铃JX1041TSCB26底盘为动力平台，总质量4495kg，轴距2800mm，外形尺寸5998×2020(2000)×3050(2950)mm。发动机可搭载D20TCIF12、JX4D30B6H、JX493ZLQ6A、JX4D25A6H、JX493ZLQ6D、JX495ZLQ6C、JX493ZLQ6F、D20TCIF17等多款机型，通过取力器将底盘动力传递至液压系统，驱动液压泵为整车上装提供压力油源。

上装作业装置由液压支腿、回转机构、伸缩臂架和工作斗等模块构成。作业时先展开液压支腿将底盘支撑稳定，再通过多路阀控制回转机构带动臂架旋转对位，伸缩臂架在液压缸推动下完成举升与伸出动作，将工作斗送至目标高度和位置。

操作人员在绝缘工作斗内通过斗内控制盒或地面控制箱操纵臂架动作，完成灯具检修、树枝修剪、广告牌安装等高空作业。作业结束后，臂架依次收回、回转复位，液压支腿收起，车辆恢复行驶状态。

06 / 适用作业场景

• 路灯与市政照明检修：CL5046JGK6ADS型高空作业车总质量4495kg、轴距2800mm，整车外形紧凑，适合城区道路路灯、庭院灯及市政照明设施的日常巡检与灯泡、灯罩更换作业。工作斗可将作业人员送至灯杆检修位置，减少搭梯登高作业风险。
• 园林绿化修剪：该车外形尺寸5998×2020(2000)×3050(2950)mm，轴距2800mm，可在城区道路和公园内部道路通行，配合工作斗用于行道树枯枝修剪、绿篱高处整形等园林养护作业。
• 广告牌与标识安装维护：公告用途为高空作业车，上装工作斗可承载作业人员对沿街广告牌、门店招牌、交通标识进行安装、更换和紧固作业，适用于商业街区及道路沿线标识维护场景。
• 建筑外墙与设施检修：总质量4495kg、轴距2800mm的底盘平台配合液压支腿和工作斗，可用于厂房外墙、小区公共设施、监控设备等高处设施的检查与简易维修作业。
• 电力与通信线路辅助作业：该车工作斗可将作业人员送至线路附近位置，用于低压电力线路和通信线路的辅助巡检、线缆整理等作业，具体作业范围需按当地电力部门安全规程执行。

07 / 产品核心优势

• 1. 江铃底盘平台，总质量4495kg：CL5046JGK6ADS采用江铃JX1041TSCB26底盘，总质量4495kg，轴距2800mm，整车尺寸5998×2020(2000)×3050(2950)mm，底盘成熟、维修网点覆盖广，适合城区高频次短途转场作业。
• 2. 多款发动机可选，适配不同排放需求：公告可搭载D20TCIF12、JX4D30B6H、JX493ZLQ6A、JX4D25A6H、JX493ZLQ6D、JX495ZLQ6C、JX493ZLQ6F、D20TCIF17等多款发动机，用户可根据当地排放要求和动力偏好选择匹配机型。
• 3. 公告库标记免征为是：公告库对该车型标记免征为是，环保状态标记为是，用户可依据公告信息办理相关手续，具体以当地主管部门核验结果为准。
• 4. 液压支腿加回转臂架，作业对位灵活：上装配置液压支腿、回转机构、伸缩臂架和工作斗，作业时支腿展开支撑底盘，回转机构带动臂架旋转对位，伸缩臂架完成举升伸出，可将工作斗送至目标位置。
• 5. 整车尺寸紧凑，城区通行适应性强：外形尺寸5998×2020(2000)×3050(2950)mm，轴距2800mm，车身长度不足6米，在城区支路、小区道路和背街小巷等狭窄路段具备较好的通行和转场能力。

08 / 操作与保养

• 1. 作业前检查液压支腿与液压管路：作业前检查CL5046JGK6ADS的液压支腿、液压油缸、油管及接头有无渗漏，确认支腿支垫地面坚实平整；检查液压油箱油位是否在标尺范围内，不足时按底盘和上装要求补充规定牌号液压油。
• 2. 检查回转机构与伸缩臂架：检查回转机构的回转支承、减速机及连接螺栓有无松动，伸缩臂架的滑块、销轴和液压缸连接部位是否正常；臂架伸缩时观察有无异响、抖动或卡滞，发现异常应停止作业排查。
• 3. 检查工作斗与控制盒：检查工作斗底板、护栏和连接支架有无变形、裂纹，斗内控制盒按钮、线束和急停开关功能是否正常；作业人员进入工作斗后应系好安全带，确认斗门关闭到位。
• 4. 检查多路阀与液压泵：定期检查多路阀操纵手柄动作是否顺畅、回位是否正常，液压泵有无异响和渗油；液压系统滤芯应按保养周期更换，保持液压油清洁，防止杂质进入阀组和油缸。
• 5. 底盘与取力器日常维护：按江铃JX1041TSCB26底盘保养手册定期更换机油、机滤和空滤；检查取力器结合与分离是否可靠，取力器传动轴、连接法兰螺栓有无松动，确保底盘动力向液压系统传递正常。
• 6. 作业后收车与停放：作业结束后将臂架收回至行驶位置、回转机构复位、液压支腿完全收起，确认各操纵阀处于中位；车辆停放在平整坚实场地，长期停放时对臂架销轴、回转支承等部位加注润滑脂防锈。
