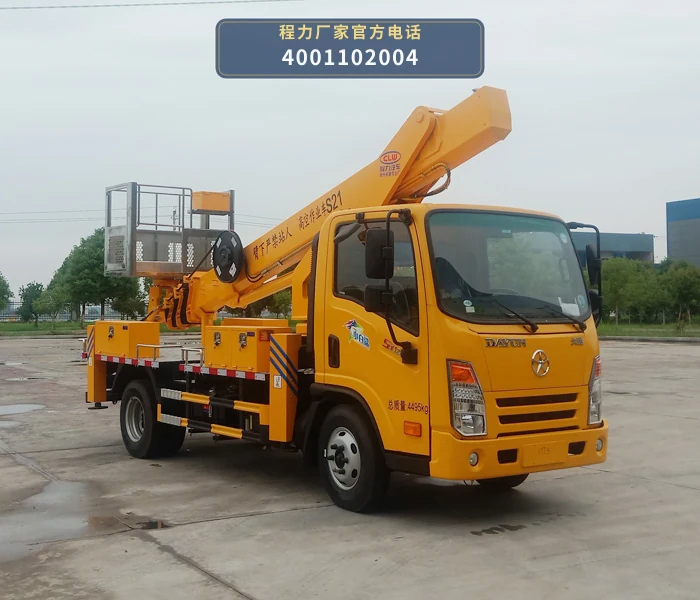

CL5040JGKA6DS型大运20米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5040JGKA6DS型大运20米高空作业车以CGC1041HDD33F底盘为动力平台，发动机通过取力器驱动液压系统，将底盘动力转化为液压能，为高空作业装置提供升降与回转动力。整车总质量4495kg，外形尺寸5998x2090x3050mm，轴距覆盖2600mm至3550mm多个规格，公告发动机包括D20TCIF3、Q23-115E60、D20TCIF1、D20TCIF14、D20TCIF11、Q23-132E60、490PLUS1、YN25PLUS160C等型号，不同发动机配置对应不同轴距组合。

上装由高空作业装置与底盘两大模块构成。作业时，液压系统驱动支腿展开并调平，为整车提供稳定的作业基础；随后液压油缸驱动臂架举升、伸缩与回转，将工作斗送至目标高度和位置。工作斗调平机构保持斗内水平，操作人员在斗内通过电控或手动阀组控制臂架动作，完成高空检修、安装、清洁等作业。

作业结束后，臂架依次收回至行驶状态，支腿收拢，取力器脱开，车辆恢复道路行驶状态。整个作业链路为：底盘动力→取力器→液压泵→控制阀组→液压油缸/马达→臂架举升回转→工作斗定位，各环节均依托底盘与上装模块的匹配设计实现。

06 / 适用作业场景

• 路灯与市政设施高空检修：CL5040JGKA6DS型高空作业车总质量4495kg，外形紧凑，轴距覆盖2600-3550mm，适合在城市道路及街巷开展路灯检修、交通信号灯维护、市政监控设备安装等高空作业。工作斗可将作业人员送至目标高度，减少登高攀爬风险。
• 园林绿化高空修剪：该车可配合园林部门进行行道树修剪、枯枝清理等高空作业。底盘轴距规格多样，可根据作业区域道路条件匹配相应轴距，工作斗提供稳定作业平台，便于操作人员在高空完成修剪作业。
• 建筑外墙与广告牌维护：适用于建筑外墙清洗、广告牌安装与维护、幕墙检修等高空作业场景。整车总质量4495kg，尺寸5998x2090x3050mm，可在城区道路通行，工作斗承载作业人员及工具完成外墙作业。
• 电力与通信线路检修：可用于电力线路巡检、通信线缆维护等高空作业。作业时支腿展开调平，臂架将工作斗送至线路附近，操作人员在斗内完成检修操作，适用于城区及郊区线路维护场景。
• 厂房与场馆高空维护：适用于厂房内部照明更换、场馆顶部设施维护、钢结构检修等高空作业。车辆尺寸紧凑，可在厂区道路及场馆周边通行，工作斗提供稳定的高空作业平台。

07 / 产品核心优势

• 1. 底盘轴距规格丰富，适配多种作业路况：CL5040JGKA6DS型高空作业车轴距覆盖2600mm、2800mm、2820mm、3000mm、3100mm、3150mm、3200mm、3300mm、3550mm等多个规格，可根据作业区域道路条件和上装布置需求匹配相应轴距，提升车辆在不同场景下的通过性与作业稳定性。
• 2. 多款发动机配置，满足不同动力需求：公告发动机包括D20TCIF3、Q23-115E60、D20TCIF1、D20TCIF14、D20TCIF11、Q23-132E60、490PLUS1、YN25PLUS160C等型号，用户可根据使用工况和当地排放要求选择相应发动机配置。
• 3. 总质量4495kg，蓝牌合规区间：整车总质量4495kg，处于轻型载货汽车总质量限值以内，外形尺寸5998x2090x3050mm，车身长度控制在6米以内，适合城市道路及街巷通行，便于在城区作业场景中调度使用。
• 4. 免征与环保状态均为是：公告库标记该车型免征状态为是，环保状态为是，用户可依据公告信息办理相关手续，具体以当地主管部门执行口径为准。
• 5. 高空作业装置与底盘一体化设计：上装由高空作业装置与底盘两大模块构成，臂架、支腿、工作斗等部件与CGC1041HDD33F底盘匹配布置，整车结构紧凑，作业时支腿调平提供稳定支撑，工作斗调平机构保持作业平台水平。

08 / 操作与保养

• 1. 作业前检查液压系统与支腿：作业前检查CL5040JGKA6DS型高空作业车的液压泵、控制阀组、液压油缸及管路接头，确认无渗漏、油位正常。检查支腿展开与调平功能，确认支腿垫板完好，在松软地面作业时应加垫枕木或钢板，确保支腿支撑稳固。
• 2. 检查臂架与工作斗：检查臂架伸缩、变幅、回转机构动作是否顺畅，各铰点销轴及润滑点应定期加注润滑脂。检查工作斗与臂架连接螺栓紧固情况，工作斗调平机构应动作灵活，斗内护栏及防滑底板无破损。
• 3. 检查取力器与传动系统：检查取力器挂挡与脱挡是否到位，传动轴及连接法兰螺栓无松动。作业时确认取力器完全啮合后再操作液压系统，作业结束后先脱开取力器再行驶，避免取力器长时间空转。
• 4. 定期更换液压油与滤芯：按使用工况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时应及时更换液压油并清洗油箱。液压油滤芯应按保养周期更换，更换时注意滤芯型号与安装方向，防止杂质进入液压系统。
• 5. 检查电气控制系统与安全装置：检查操作面板、限位开关、紧急停止按钮及报警装置功能是否正常。检查工作斗与臂架上的电气线路绝缘层无破损，各接插件连接可靠。发现限位开关动作异常时应及时调整或更换，不得短接安全装置。
• 6. 底盘日常保养与行驶检查：按底盘保养手册定期检查发动机机油、冷却液、制动液及轮胎气压。检查制动系统、转向系统及灯光信号工作状态。行驶前确认臂架完全收回、支腿收拢并锁定，工作斗内无遗留工具和杂物。
