CLW5030ZZZLS6型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

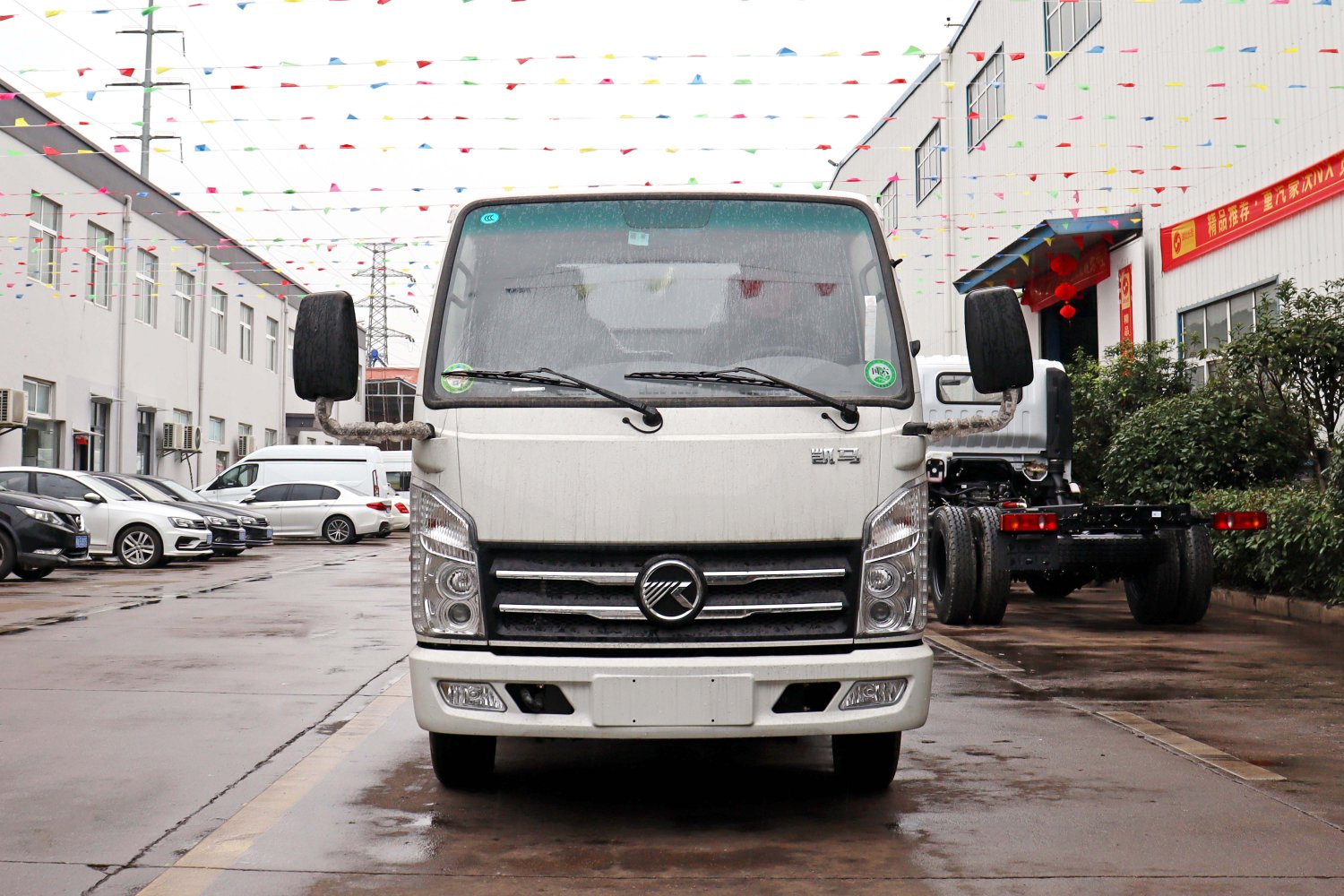

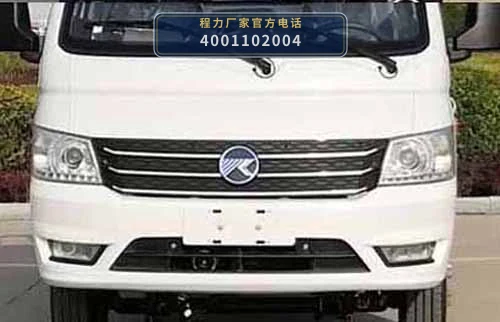

CLW5030ZZZLS6型自装卸式垃圾车以KMC1031Q318D6底盘为动力平台，发动机型号LJ4A15Q6，排量1499ml，功率83kW/112PS，由柳州五菱柳机动力有限公司生产。车辆总质量3340kg，整备质量2880kg，轴距为3180mm、2900mm、2650mm三种规格，外形尺寸为5130/5380/5600×1850×2230mm。作业时，底盘发动机通过取力器驱动液压系统，为自装卸装置提供动力。

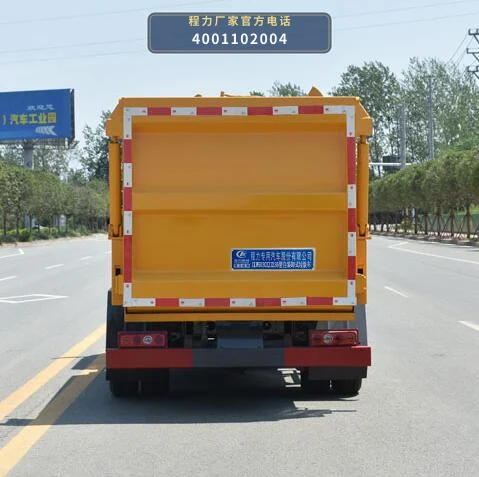

上装由自装卸装置与底盘构成。自装卸装置是核心作业模块，通过液压油缸驱动挂桶机构与举升翻转机构，完成对标准垃圾桶的抓取、提升、翻转和倒料动作。垃圾桶中的生活垃圾经翻转后倒入垃圾箱体内，箱体为封闭结构，减少运输过程中的抛洒和异味扩散。

卸料时，液压系统驱动箱体举升或推板机构，将箱内垃圾排出。整个作业流程为：垃圾桶挂接→液压提升翻转→垃圾倒入箱体→箱体封闭转运→液压举升卸料。各动作由液压阀组控制，操作人员在驾驶室或车侧操作阀杆完成循环作业。

06 / 适用作业场景

• 城市居民小区生活垃圾收集：CLW5030ZZZLS6型自装卸式垃圾车总质量3340kg，整备质量2880kg，轴距2650mm规格车身长5600mm，适合在居民小区内部道路及楼间通道通行。自装卸装置可对小区标准垃圾桶进行挂桶、提升、翻转倒料，将生活垃圾收集至封闭箱体，减少收集过程中的异味和抛洒。
• 商业街区及农贸市场垃圾转运：商业街区和农贸市场垃圾桶分布集中、日产垃圾量大，该车自装卸装置可快速完成挂桶倒料循环，箱体封闭转运至中转站或处理场。轴距2900mm规格车身长5380mm，在街区道路具备较好的通过性。
• 背街小巷及城中村垃圾收运：背街小巷和城中村道路狭窄，该车轴距2650mm、车身长5600mm的规格相对紧凑，配合自装卸装置可减少人工搬运环节，将分散垃圾桶中的生活垃圾集中收集后转运。
• 乡镇及农村生活垃圾集中收集：乡镇和农村地区垃圾收集点分散，该车搭载LJ4A15Q6发动机，功率83kW/112PS，可满足乡镇道路行驶需求。自装卸装置适配标准垃圾桶，收集后封闭运输至乡镇中转站，减少沿途遗撒。
• 环卫部门日常垃圾清运作业：该车公告用途为自装卸式垃圾车，环保状态为是，适用于环卫部门日常生活垃圾收集与转运。自装卸装置与封闭箱体配合，可完成从垃圾桶收集点到中转站或处理场的短途转运作业。

07 / 产品核心优势

• 1. 蓝牌底盘，市区通行便利：CLW5030ZZZLS6型自装卸式垃圾车总质量3340kg，整备质量2880kg，采用KMC1031Q318D6底盘，属于蓝牌车型范畴，司机用工成本相对较低，适合在城区道路开展生活垃圾收集转运作业。
• 2. 自装卸装置减少人工搬运：上装配备自装卸装置，通过液压系统驱动挂桶、提升、翻转机构，可将标准垃圾桶中的生活垃圾自动倒入箱体，减少环卫工人直接接触垃圾和人工搬运环节。
• 3. 封闭箱体减少二次污染：垃圾箱体为封闭结构，收集和转运过程中生活垃圾处于封闭状态，有助于减少异味扩散和沿途抛洒，适应居民小区、商业街区等对环境卫生要求较高的场景。
• 4. 多轴距规格适应不同道路条件：该车轴距覆盖3180mm、2900mm、2650mm三种规格，外形尺寸对应5130mm、5380mm、5600mm三种长度，可根据小区道路、背街小巷、乡镇道路等不同通行条件选择合适规格。
• 5. 国六发动机满足环保要求：搭载LJ4A15Q6发动机，排量1499ml，功率83kW/112PS，由柳州五菱柳机动力有限公司生产，公告环保状态为是，可满足当前排放法规要求。

08 / 操作与保养

• 1. 作业前检查自装卸装置：作业前检查CLW5030ZZZLS6自装卸装置的挂桶机构、举升臂、翻转架等部件是否完好，液压油缸及油管接头有无渗漏，各连接销轴是否紧固。确认液压油箱油位在正常范围，检查液压阀组操作手柄动作是否顺畅。
• 2. 挂桶倒料操作要点：作业时将标准垃圾桶推入挂桶机构并确认卡紧到位，操作液压阀杆使提升臂平稳举升，翻转架翻转倒料时注意垃圾桶与箱体进料口的对位，避免垃圾散落。倒料完成后将垃圾桶平稳放回地面，确认脱钩后方可移车。
• 3. 液压系统日常维护：定期检查液压油缸、液压阀组、油管及接头有无渗漏，保持液压油清洁。按底盘及上装维护要求定期更换液压油和滤芯，检查取力器工作状态，确保液压系统压力稳定。
• 4. 箱体及密封检查：定期检查垃圾箱体焊缝、密封条和卸料门锁紧机构，发现箱体变形、密封条老化或锁紧不严应及时修复，保持箱体封闭性能，减少转运过程中的异味和渗漏。
• 5. 底盘及发动机保养：按KMC1031Q318D6底盘和LJ4A15Q6发动机保养要求，定期更换机油、机滤、空滤，检查制动系统、转向系统和轮胎气压。车辆长期停放后重新启用前，应检查电瓶电量和各油液液位。
• 6. 作业后清洁与停放：每次作业结束后清理箱体内部残留垃圾和挂桶机构上的污物，冲洗箱体外部。车辆停放时收起自装卸装置，确认各操作手柄回中位，切断取力器动力输出。
