CLW5121ZZZ6SL型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5121ZZZ6SL型自装卸式垃圾车以东风EQ1120GL6DJ底盘为动力平台，发动机（可选玉柴YCY30165-60、云内D25TCIF1、D30TCIF1、D25TCIF170、YCY30200-66、YCY30180-66、YN25PLUS160A、YCF25160-66、YCY25180-66等多款国六柴油机）通过取力器驱动液压油泵，将发动机机械能转换为液压能，为挂桶提升机构和垃圾箱体举升机构提供动力。整车总质量11990kg，轴距覆盖2900mm、3800mm、3950mm、4500mm多种规格，公告环保状态为是。

作业时，操作人员将标准垃圾桶推至车尾提升机构挂桶位，液压油缸驱动提升臂沿导轨将垃圾桶举升并翻转，桶内生活垃圾在重力作用下经投料口落入密封垃圾箱体内；随后提升臂复位，完成单桶收集循环。箱体顶部设有密封盖，投料口在非作业状态保持闭合，减少运输过程中的垃圾散落和气味外溢。

当箱体内垃圾达到装载量后，车辆驶至垃圾转运站或处理场，液压举升油缸推动箱体后翻或侧翻卸料，垃圾在重力作用下排出箱体，完成收集—转运—卸料全流程。卸料完毕后箱体复位，车辆可继续下一轮收集作业。

06 / 适用作业场景

• 城乡生活垃圾挂桶收集：CLW5121ZZZ6SL型自装卸式垃圾车总质量11990kg，轴距覆盖2900-4500mm，可匹配玉柴、云内多款国六柴油发动机，适合在城区街道、居民小区、乡镇主干道等场景对标准垃圾桶进行逐桶收集，替代人工搬运，降低环卫工人劳动强度。
• 垃圾中转站箱体周转：车辆收集满箱后可直接驶入垃圾中转站或处理场，通过液压举升机构将箱体后翻卸料，实现从收集点到中转站的短途转运衔接，减少垃圾在居民区停留时间。
• 乡镇及农村环卫保洁：公告轴距覆盖2900mm短轴距规格，配合EQ1120GL6DJ底盘，在乡镇窄路、村道等通行条件下具备较好的通过性，适合农村生活垃圾集中收集和转运作业。
• 商业街区与集贸市场保洁：自装卸式挂桶作业方式适合商业街区、集贸市场等垃圾桶集中摆放区域，车辆可定点停靠，逐桶提升倾倒，减少垃圾落地和二次污染。

07 / 产品核心优势

• 1. 东风EQ1120GL6DJ底盘，动力匹配成熟：CLW5121ZZZ6SL采用东风EQ1120GL6DJ二类底盘，总质量11990kg，轴距覆盖2900mm、3800mm、3950mm、4500mm多种规格，可根据城乡不同道路条件选择合适轴距，底盘通用性强，维修保养便利。
• 2. 多款国六柴油发动机可选，功率覆盖114-145kW：公告可匹配玉柴YCY30165-60（121kW/164PS）、云内D25TCIF1（110kW/149PS）、D30TCIF1（125kW/170PS）、D25TCIF170（125kW/170PS）、YCY30200-66（145kW/197PS）、YCY30180-66（132kW/179PS）、YN25PLUS160A（114kW/155PS）、YCF25160-66（116kW/157PS）、YCY25180-66（130kW/176PS）等多款国六柴油发动机，用户可根据当地排放要求和动力需求灵活选择。
• 3. 自装卸挂桶作业，降低人工搬运强度：车辆配备液压挂桶提升机构，操作人员将标准垃圾桶挂入提升臂后，液压油缸驱动提升、翻转、倾倒、复位，单桶收集循环由液压系统完成，减少人工直接接触垃圾，改善作业卫生条件。
• 4. 密封箱体结构，减少运输过程散落：垃圾箱体采用密封结构设计，投料口在非作业状态保持闭合，运输过程中可减少垃圾散落和气味外溢，适合居民区、商业街区等对环境卫生要求较高的区域作业。
• 5. 公告环保状态为是，满足国六排放阶段要求：CLW5121ZZZ6SL公告环保状态标记为是，可匹配的发动机均为国六排放阶段柴油机，整车总质量11990kg，额定载质量覆盖5495-5860kg，整备质量6000-6300kg，适合当前环卫车辆排放管理要求。

08 / 操作与保养

• 1. 作业前检查液压挂桶提升机构：作业前检查提升臂、挂桶爪、翻转油缸及连接销轴是否完好，确认挂桶爪无变形、销轴无松动、液压油管无渗漏；检查液压油箱油位是否在标尺范围内，油液有无乳化或杂质。
• 2. 作业中保持底盘停放稳定：挂桶收集时，将EQ1120GL6DJ底盘停放在平坦坚实路面，拉紧驻车制动，必要时垫好三角木；确认提升臂运动范围内无人员和障碍物后再操作液压手柄，避免在坡道上进行举升卸料作业。
• 3. 定期检查液压油泵、油缸和阀组：定期检查取力器、液压油泵、多路换向阀、举升油缸和翻转油缸的工作状态，观察各接头和密封处有无渗漏；按底盘和上装保养要求更换液压油和滤芯，保持液压系统清洁。
• 4. 箱体密封条和投料口维护：定期检查垃圾箱体投料口密封盖和密封条，发现老化、破损或闭合不严时及时更换，保持箱体密封性能；卸料后清理箱体内残留垃圾，避免积存腐蚀箱体。
• 5. 底盘发动机按公告匹配型号保养：按所选发动机型号（如YCY30165-60、D25TCIF1、D30TCIF1等）的保养手册要求，定期更换机油、机滤、柴滤和空滤；检查冷却液、制动液和转向助力油液位，保持底盘处于良好运行状态。
• 6. 长期停用时的防护：车辆长期停用时，应将箱体卸空并清洗，提升臂复位至运输位置，液压系统各油缸活塞杆涂防锈油；断开电瓶负极，停放在干燥通风场地，定期启动发动机运转。

09 / 产品常见 FAQ

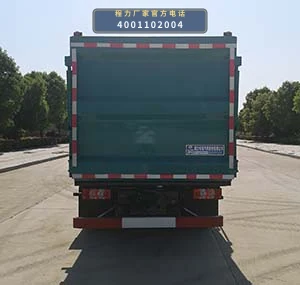

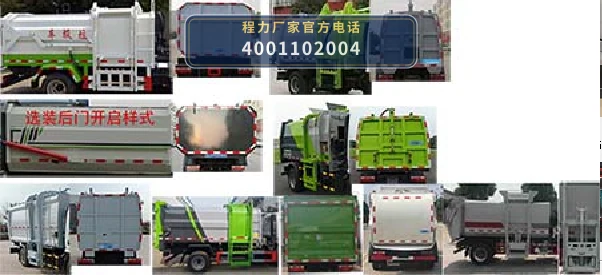

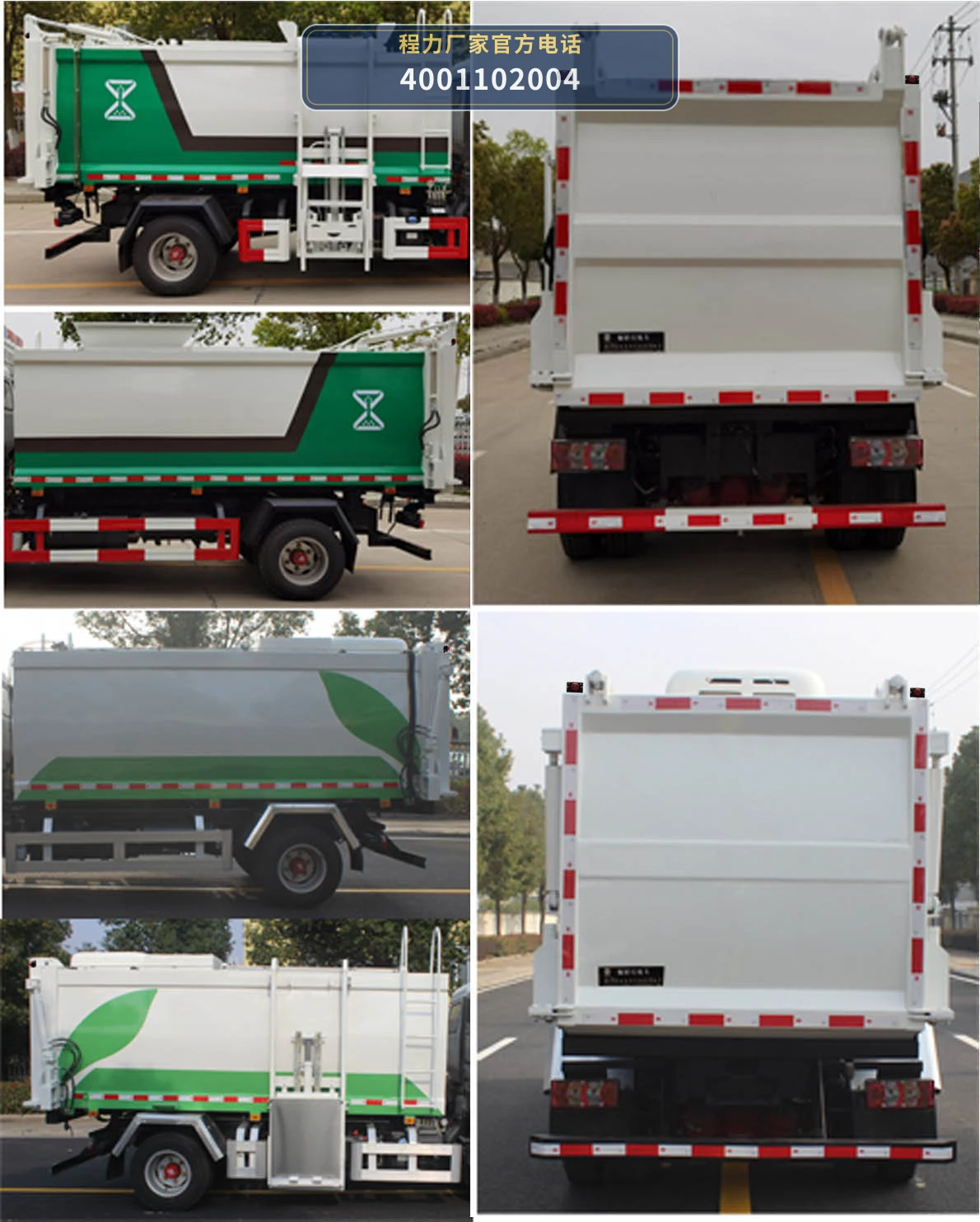

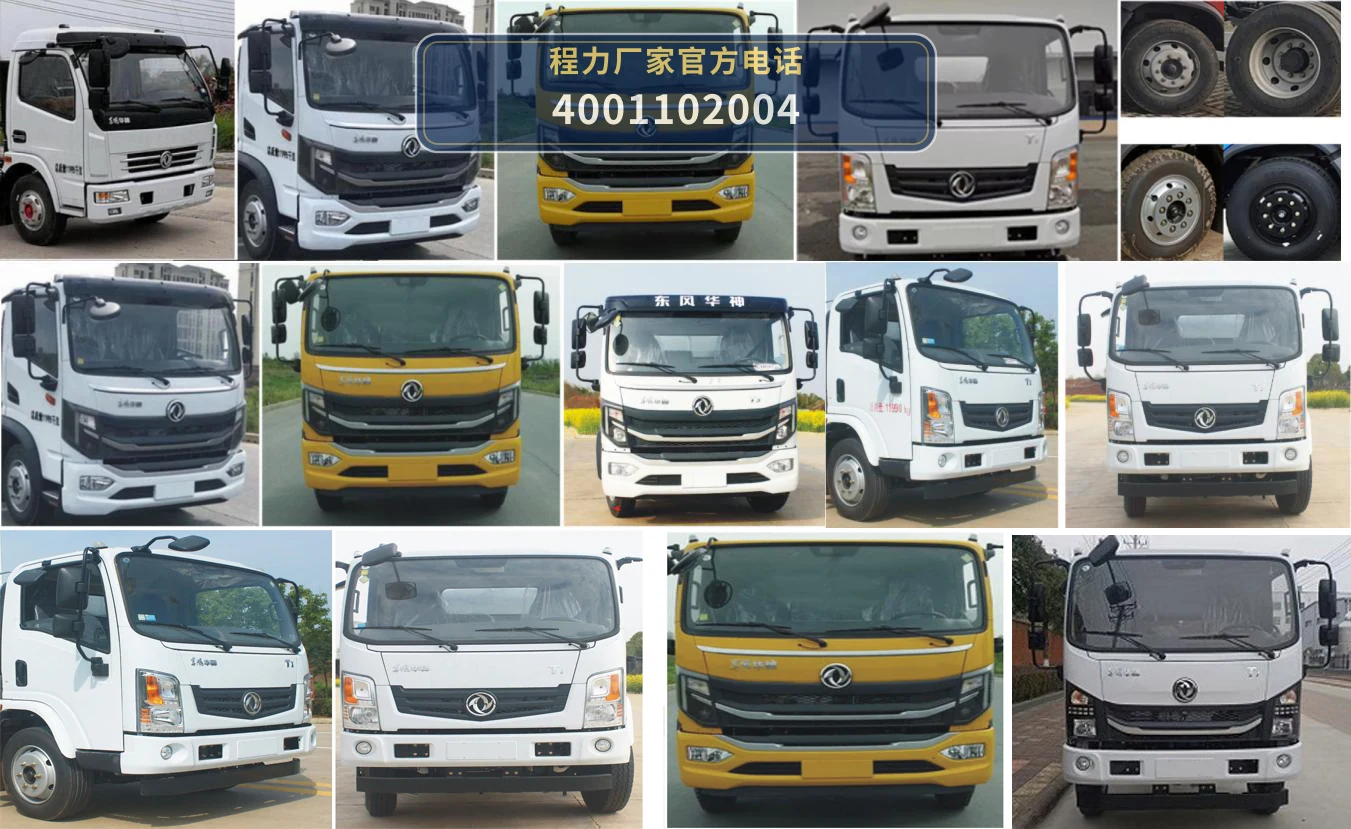

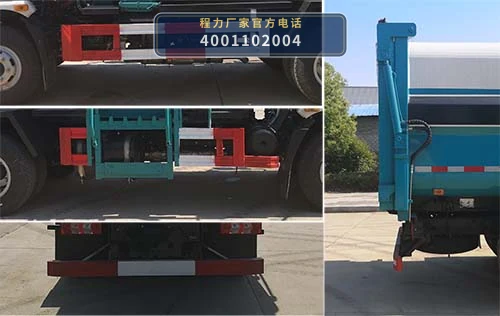

10 / 图片资料与展示
