CLW5120ZZZBZW型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

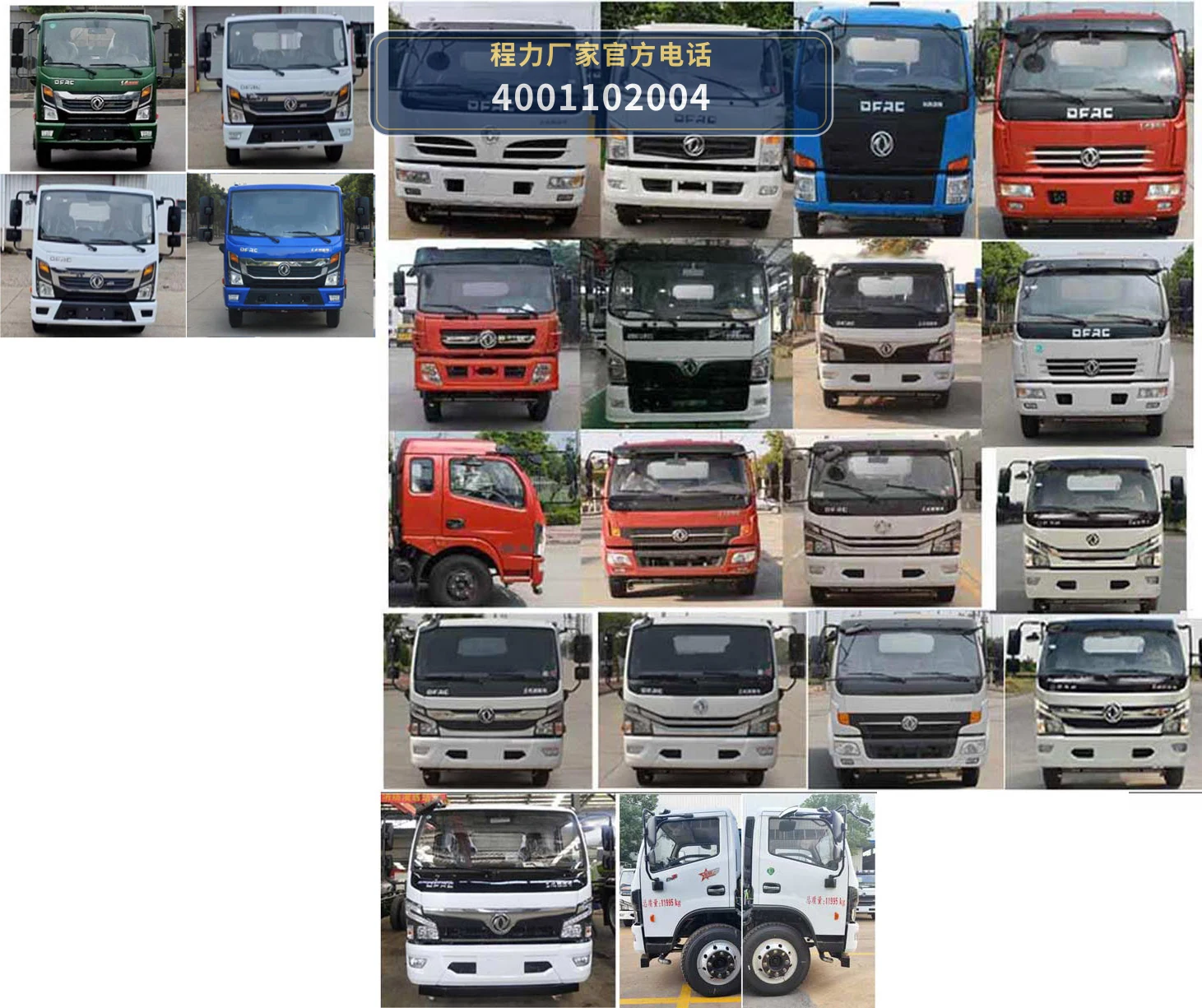

CLW5120ZZZBZW型自装卸式垃圾车以东风EQ1125SJ8CDC底盘为动力平台，发动机可选玉柴YCY30165-60（121kW/164PS）、云内D30TCIF1（125kW/170PS）、朝柴CY4SK361（125kW/170PS）、康明斯D4.0NS6B195（143kW/194PS）等多款国六机型，动力经变速箱、取力器输出至液压系统，驱动上装举升、翻转与自卸机构动作。整车总质量11995kg，外形尺寸6260,6310×2200×2580mm，轴距覆盖3600mm至4700mm共8种规格，可根据收集点道路条件和转运站布局匹配轴距。

作业时，车辆停靠于垃圾桶摆放点，操作人员通过液压控制阀组操纵挂桶翻转机构，将标准垃圾桶提升、翻转，垃圾倒入密封垃圾箱体内；箱体顶部设有投料口，翻转架回位后投料口闭合，减少垃圾散落和气味外溢。箱体与底盘之间通过液压举升油缸连接，满载后驶往转运站或处理场，操纵举升油缸将箱体举升倾斜，后门开启，垃圾在重力作用下自卸排出。

液压系统由取力器、齿轮泵、多路换向阀、举升油缸、翻转油缸及油箱管路组成，各执行机构按阀组顺序动作；箱体采用密封结构，后门配有锁紧装置，运输过程中防止污水滴漏。整车制动系统匹配底盘ABS，保障收集与转运途中的行驶安全。

06 / 适用作业场景

• 城区居民小区生活垃圾挂桶收集：适用于居民小区、社区街道等已配置标准垃圾桶的收集点。CLW5120ZZZBZW型自装卸式垃圾车总质量11995kg，轴距可选3600mm或3800mm等较短规格，转弯半径相对较小，便于在小区道路和楼间通道内通行，通过挂桶翻转机构将桶内生活垃圾倒入密封箱体，减少人工搬运。
• 城镇街道沿街垃圾桶定时清运：针对城镇主次干道、商业街沿街摆放的垃圾桶，车辆可逐点停靠，由液压翻转机构完成挂桶、提升、倾倒、回位动作，箱体密封运输，避免沿途撒漏。轴距3950mm、4050mm等规格可兼顾行驶稳定性与街巷通过性。
• 垃圾转运站箱体周转与短驳：在垃圾中转站与末端处理场之间承担短途转运任务。车辆满载后驶往转运站，通过液压举升油缸将箱体举升倾斜自卸，完成垃圾转卸。总质量11995kg、轴距4100mm至4700mm规格可匹配不同转运站场地条件。
• 乡镇及城乡结合部垃圾收运：适用于乡镇街道、城乡结合部等垃圾收集点分散的区域。车辆搭载玉柴、云内、朝柴、全柴、一汽、康明斯等多款国六发动机，功率覆盖110kW至143kW，可根据当地油品供应和维修条件选择动力配置，配合挂桶翻转和箱体自卸功能完成收集与转运。

07 / 产品核心优势

• 1. 东风EQ1125SJ8CDC底盘平台，轴距规格丰富：CLW5120ZZZBZW型自装卸式垃圾车采用东风EQ1125SJ8CDC底盘，轴距覆盖3600mm、3800mm、3950mm、4050mm、4100mm、4200mm、4400mm、4700mm共8种规格，可根据收集点道路宽度、转弯条件和转运站场地灵活匹配，适应城区街巷与乡镇道路不同通行需求。
• 2. 多款国六发动机可选，动力覆盖110-143kW：公告匹配玉柴YCY30165-60、云内D30TCIF1、朝柴CY4SK361、全柴H30-165E60、一汽CA4DD2-18E6-30、康明斯D4.0NS6B195等23款发动机，功率从110kW/149PS到143kW/194PS，排量2496ml至4156ml，用户可根据当地排放要求、油品条件和动力需求选择配置。
• 3. 总质量11995kg，额定载质量7170kg/7235kg：整车总质量11995kg，整备质量4630kg，额定载质量7170kg或7235kg，单次可转运较多生活垃圾，减少往返频次。整车外形尺寸6260,6310×2200×2580mm，在12吨级环卫车中尺寸适中，兼顾装载能力与道路通过性。
• 4. 挂桶翻转与箱体自卸联动，减少人工搬运：上装由挂桶翻转机构、密封垃圾箱体、液压举升油缸、后门锁紧装置等组成。作业时液压系统驱动翻转架完成垃圾桶提升、翻转、倾倒、回位，箱体满载后通过举升油缸举升倾斜自卸，降低环卫工人劳动强度，减少垃圾与人员直接接触。

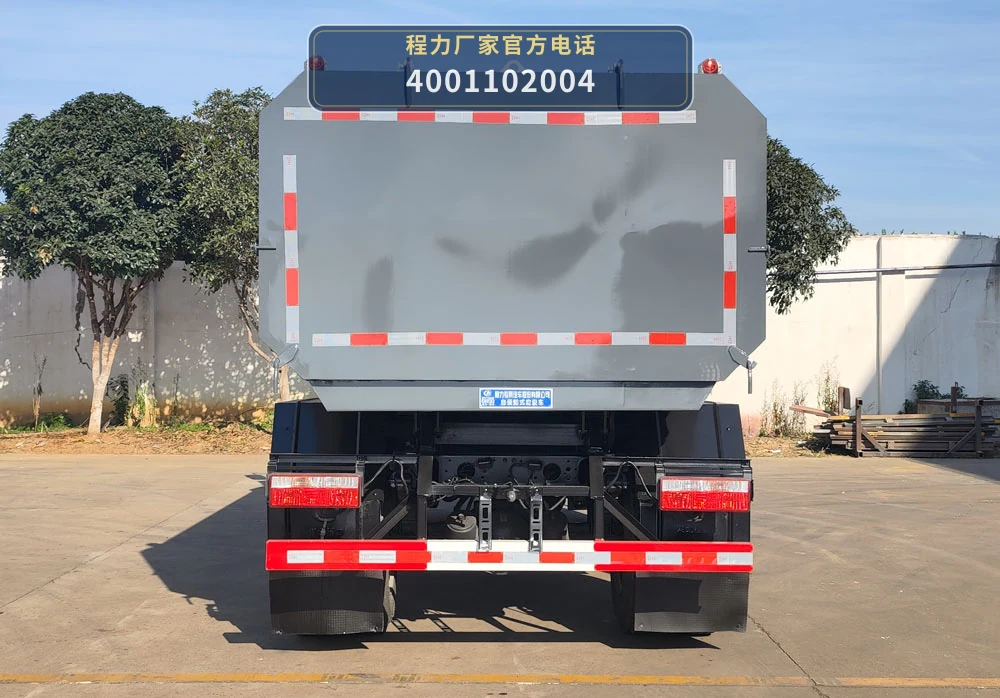

• 5. 密封箱体结构，运输过程减少撒漏：垃圾箱体采用密封结构，顶部投料口在翻转架回位后闭合，后门配有锁紧装置，运输途中可减少垃圾散落和气味外溢，适应居民小区、商业街区等对环境卫生要求较高的收集场景。

08 / 操作与保养

• 1. 作业前检查液压系统与取力器：启动底盘发动机前，检查取力器结合是否到位、液压油箱油位是否在标尺范围内、齿轮泵及多路换向阀有无渗漏。确认举升油缸、翻转油缸的管路接头无松动，操纵阀手柄处于中位。
• 2. 挂桶翻转作业时保持车辆停放稳定：车辆停靠在垃圾桶摆放点后，拉紧手刹，确认底盘停放平稳。操纵翻转机构时观察垃圾桶与翻转架的挂接是否牢固，避免提升过程中垃圾桶脱落。翻转架回位后确认投料口闭合到位。
• 3. 箱体举升自卸时注意后门锁紧与场地空间：到达转运站或处理场后，确认车辆后方及上方有足够空间，先开启后门锁紧装置，再操纵举升油缸将箱体举升倾斜。自卸过程中人员应远离箱体举升区域，防止箱体回落或垃圾滑落伤人。
• 4. 定期检查密封件与后门锁紧装置：定期检查箱体投料口密封条、后门密封条及锁紧机构是否磨损或变形，发现密封失效应及时更换，以维持箱体密封效果。检查后门铰接销轴润滑情况，按需加注润滑脂。
• 5. 液压油与滤芯按周期更换：按底盘及上装使用要求定期检查液压油清洁度，按周期更换液压油和回油滤芯。更换液压油时注意排空系统内空气，避免液压缸动作爬行。长期停用后重新启用前应检查油液是否乳化变质。
• 6. 底盘按东风EQ1125SJ8CDC保养要求维护：底盘部分按东风EQ1125SJ8CDC底盘使用说明书要求进行发动机机油、滤清器、制动系统、轮胎气压等常规保养。发动机可选玉柴、云内、朝柴、全柴、一汽、康明斯等多款机型，保养时按对应发动机型号的保养规范执行。

09 / 产品常见 FAQ
