01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

本车CLW5040ZZZBEVCDP型纯电动自装卸式垃圾车，可配CKS1040D5BD61BEV系列底盘，上户吨位1165kg。上装配置按整车公告参数生产，支持按作业需求选装定制，具体配置项以工信部公告及购车合同为准。

04 / 工信部公告

05 / 工作原理

CLW5040ZZZBEVCDP型纯电动自装卸式垃圾车以CKS1040D5BD61BEV纯电动底盘为动力平台，搭载TZ210XS103驱动电机，峰值功率130kW，通过电机驱动车辆行驶及上装作业。整车总质量4495kg，轴距2850mm，采用后倾式自卸方式，实现垃圾箱体的举升倾倒。

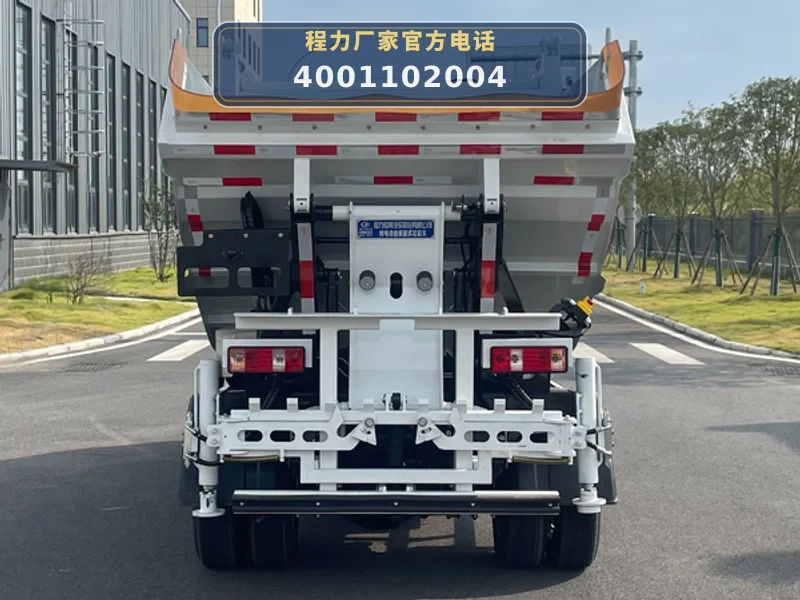

上装部分主要由垃圾箱体、提桶机构、液压系统及后部工作灯等组成。作业时，提桶机构将标准垃圾桶提升并翻转，将桶内垃圾倒入垃圾箱体；垃圾箱体采用Q355材质，厢体边板、底板、前板、后板厚度均为2.5mm，顶板厚度2.0mm，箱体尺寸为2187×1625×1246mm，有效收集桶装垃圾。

垃圾收集完成后，车辆行驶至转运或处理场所，通过液压系统驱动箱体后倾，将垃圾卸出。后部工作灯仅在作业时使用，行驶时不可开启，确保行车安全。

06 / 适用作业场景

• 居民小区桶装垃圾收集：适用于居民小区、社区等场所的桶装生活垃圾收集，通过提桶机构快速将标准垃圾桶内垃圾倒入箱体，额定载质量1165kg，单次可收集多桶垃圾，提高收集效率。
• 乡镇垃圾转运站短驳：整车外形尺寸5145×1800×2390mm，轴距2850mm，机动灵活，适合乡镇狭窄道路行驶，将垃圾从收集点转运至垃圾转运站或处理设施。
• 城市背街小巷垃圾清运：纯电动驱动，零排放，适合城市背街小巷等对环境要求较高的区域作业，减少噪音和尾气污染，符合环保趋势。
• 企事业单位垃圾集中收集：适用于企事业单位、学校、商场等产生桶装垃圾的场所，自装卸式设计减少人工搬运，提升作业便捷性。

07 / 产品核心优势

• 纯电动零排放：采用纯电动驱动，无尾气排放，符合环保要求，适合城市及对环境敏感区域作业。
• 高效动力系统：搭载TZ210XS103驱动电机，峰值功率130kW，额定功率60kW，动力强劲，满足垃圾收集转运的功率需求。
• 大容量垃圾箱体：垃圾箱体尺寸2187×1625×1246mm，材质Q355，边板/底板/前板/后板厚度2.5mm，顶板2.0mm，坚固耐用，装载能力强。
• 自装卸作业便捷：配备提桶机构，实现桶装垃圾的机械化收集，降低劳动强度；后倾式自卸方式，卸料高效。
• 安全配置齐全：配备ABS系统（型号CM4YL），侧防护采用铝合金材质，后防护由专用装置代替，离地高度430mm，提升行车与作业安全性。

08 / 操作与保养

• 作业前检查：检查提桶机构的挂钩、销轴是否完好，液压管路有无渗漏，确保垃圾桶提升顺畅；检查后部工作灯是否正常，作业时开启，行驶时关闭。
• 液压系统维护：定期检查液压油油位和油质，及时补充或更换；检查液压油缸、油管接头有无松动或渗漏，确保自卸和提桶动作平稳。
• 垃圾箱体保养：每次作业后清理箱体内残留垃圾，防止腐蚀；检查箱体焊缝及边板、底板有无变形或开裂，发现损伤及时修复。
• 底盘与电机检查：定期检查底盘紧固件、轮胎气压（185R15LT 8PR），确保行驶安全；检查电机及电控系统工作状态，保持电池组清洁干燥。
• 防护装置检查：检查侧防护（铝合金材质）及后防护（专用装置代替）是否牢固，离地高度430mm，确保符合安全要求。

09 / 采购常见 FAQ

10 / 图片资料与展示
