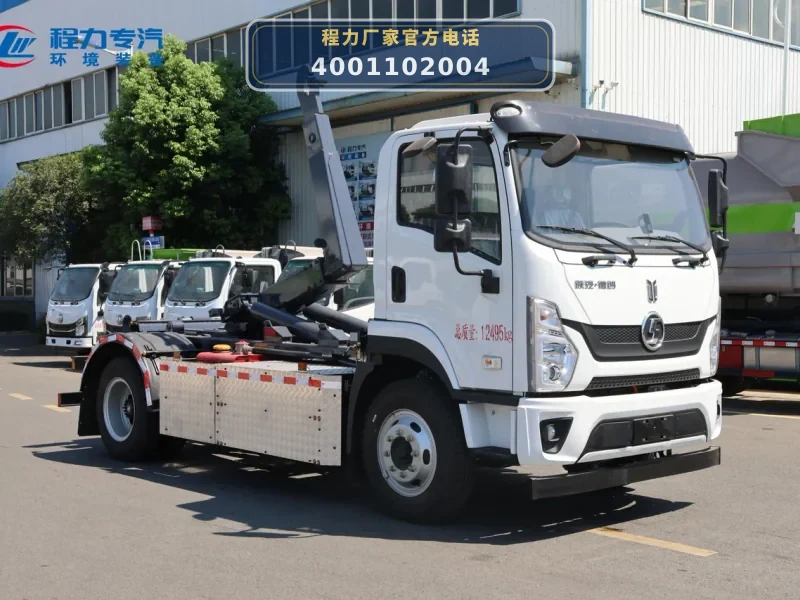

CLW5120ZXXBEVAHJ型纯电动车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5120ZXXBEVAHJ型纯电动车厢可卸式垃圾车以陕西汽车集团股份有限公司生产的SX1120EV421N纯电动底盘为动力平台，驱动电机峰值功率160kW（TZ365XSC12）或220kW（TZ375XSZZM006），通过取力器驱动液压油泵工作。整车总质量12495kg，整备质量7100kg，轴距3800mm，配备宁德时代165.68kWh磷酸铁锂电池组，续航里程220公里。

上装由拉臂系统、液压系统、控制系统和后支承系统组成。作业时，操作遥控器或驾驶室内控制盒，液压油泵驱动多路阀，控制拉臂油缸实现大臂的翻转、伸缩和锁紧动作。具体流程：车辆倒至垃圾箱前方，松开液压锁，大臂向后翻转使钩臂对准箱体钩环，后支承伸出撑实地面，大臂下降钩起箱体，伸缩臂将箱体拉至副车架并锁紧，支腿收回后运输至卸料场。卸料时，后支承再次伸出，液压快接头对接箱体，举升大臂使箱体自卸，垃圾倾卸完毕后复位。

该车通过拉臂装置及液压系统，实现对垃圾的装载及卸料的作业功能，实现一车配带多箱循环转运，高效、节能、节约成本。

06 / 适用作业场景

• 市政生活垃圾收集清运：适用于城市街道、居民小区的生活垃圾收集，车辆可配合多个垃圾箱循环作业，提高运输效率。
• 转运站箱体周转：在垃圾中转站与处理厂之间往返运输，利用一车多箱模式减少空驶，降低运营成本。
• 物业管理及商业区垃圾收运：适用于商场、写字楼、学校等场所的垃圾集中收集，箱体可灵活放置，车辆定时清运。
• 工业及建筑垃圾转运：配合专用垃圾箱，可运输工业废料、建筑垃圾等，起重能力14吨，满足重载需求。

07 / 产品核心优势

• 纯电驱动，零排放低噪音：采用宁德时代165.68kWh磷酸铁锂电池，续航220公里，适合城市环卫作业，无尾气排放，噪音低。
• 14吨起重能力，一车多箱高效循环：起重能力14吨，可适配多种规格垃圾箱，实现一车配多箱循环运输，提高车辆利用率。
• 高强度上装，耐用抗腐蚀：上装全部采用T700高强度板成型焊接，吊钩为加厚合金钢，整体抛丸处理+电泳喷涂，抗锈蚀能力强。

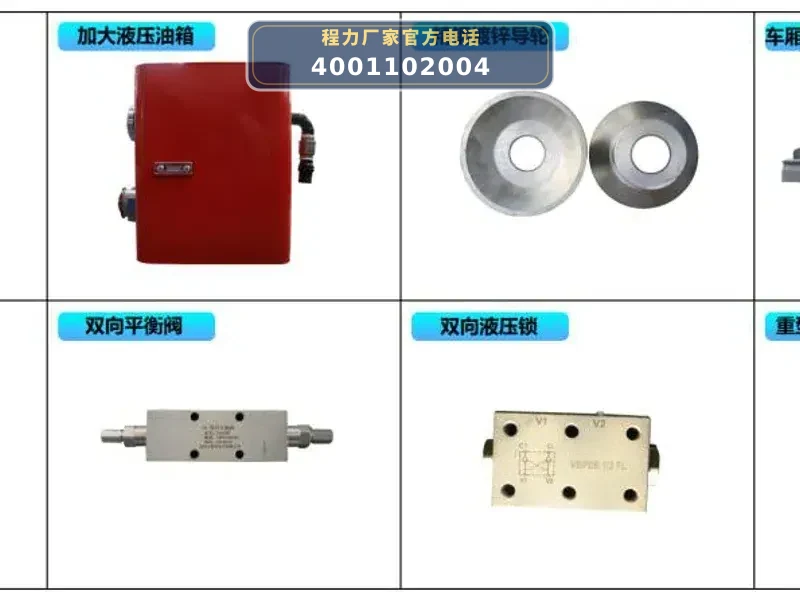

• 多重液压与电子保护，安全可靠：主油缸内置双向行程阀，多路阀各回路设安全阀，油缸平衡阀一体联接；操作系统设主臂落下检测、箱锁松开检测、后支承伸出报警等多重电子保护，防止误操作。
• 液压系统匹配合理，怠速可完成作业：发动机、变速箱、油泵、多路阀、液压锁、平衡阀、油管匹配合理，发动机怠速下即可完成勾箱、卸箱全部工况，避免熄火或油温过高。

08 / 操作与保养

• 日保养：以清洁、观察为主：检查拉臂、抓钩、液压管路有无渗漏，各连接螺栓是否松动，清理上装表面污物。
• 作业100小时保养：以紧固、润滑为重点：检查紧固车厢、作业装置、轴等部位连接螺栓；对各润滑点加注润滑脂；检查液压系统连接螺栓、接头、管箍，有无渗漏；检查取力器工作是否正常。
• 作业500小时保养：以调整为重点：检查各作业装置零部件是否有轻微变形并校正；检查密封胶条磨损情况，必要时更换；检查液压元件工作状态，渗漏时更换密封件。
• 作业1500小时保养：全面技术检查和调整：检查并修复各处焊缝，特别是重要部位；检查各装置零部件磨损和操作情况，严重者更换；检查液压元件；清洗液压油箱、滤油器、空气滤清器和管路，更换液压油，及时更换损伤的密封件和软管。

09 / 产品常见 FAQ

10 / 图片资料与展示
