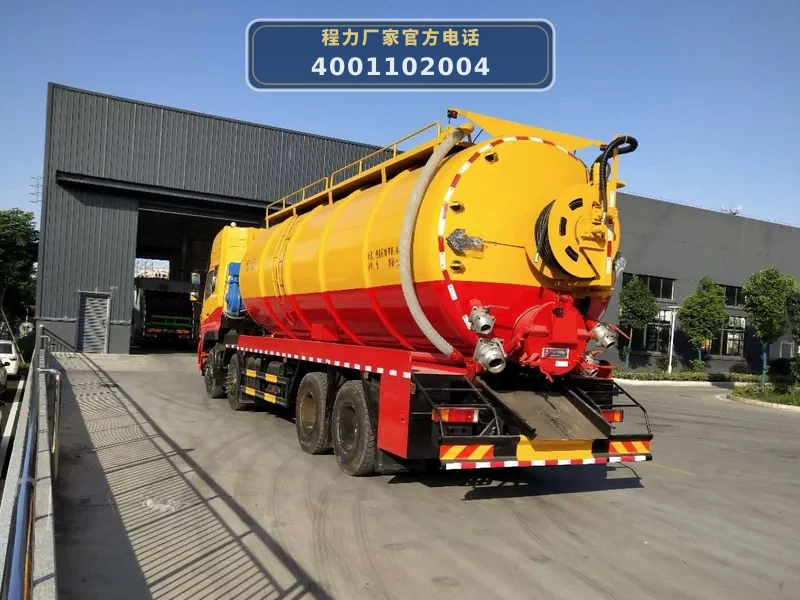

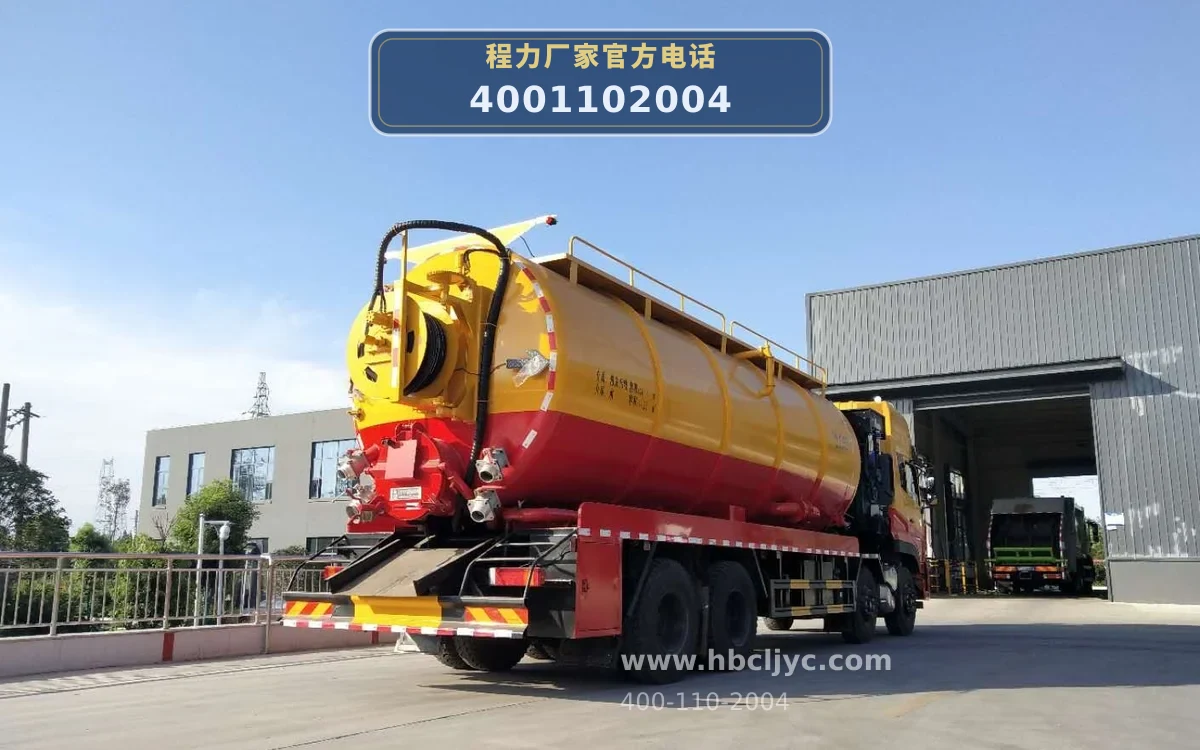

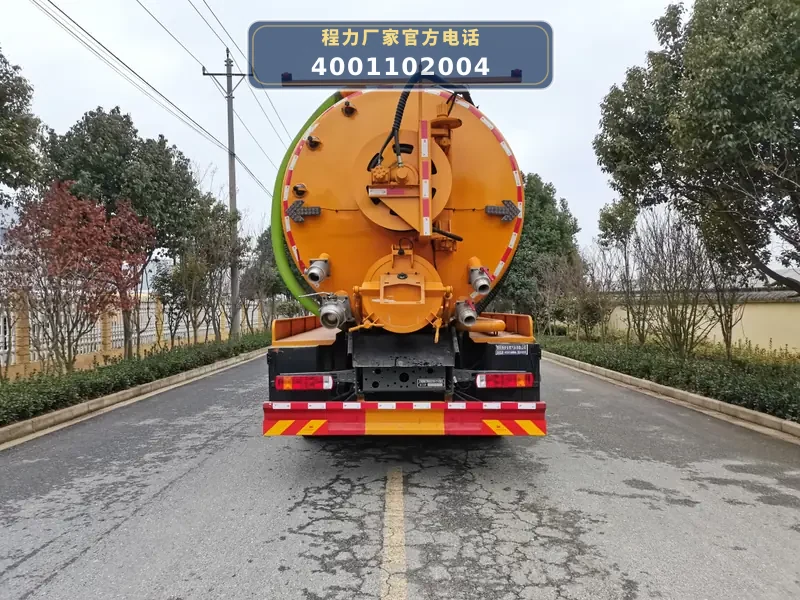

CLW5313GQWD6型东风天龙33方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5313GQWD6型清洗吸污车以东风天龙DFH1310A12底盘为动力平台，发动机DDi11E465-60（343kW）通过取力器驱动两套独立作业系统：高压清洗系统和真空吸污系统。底盘总质量31000kg，轴距2050+4400+1350mm，为双系统提供稳定承载。

高压清洗系统：发动机通过夹心取力器驱动GTM系列柱塞式高压泵，工作流量370L/min，压力16MPa（160bar）。高压水经滤清器过滤后，通过液压卷盘（可160°旋转）输送至60米长Φ22高压管，最终由喷头（榴弹喷头、菱形喷头、蘑菇喷头等）以高压射流形式喷出，用于疏通800-1500mm市政管网。罐体前半段为清水罐（直段长3150mm×直径2350mm，有效容积11.30m³），设有呼吸排气阀和液位观察仪。

真空吸污系统：发动机通过侧取力器驱动420-258水环式真空泵机组（空气流量2868m³/h，真空度-0.93bar，垂直吸程≥10m），将吸污罐（直段长3950mm×直径2350mm，有效容积14.13m³）抽成负压，通过102mm真空抽污管吸入污水、污泥。罐体可举升（下置举升油缸，举升角度大于45°），便于卸料。系统配备气动切断防溢阀、泄压安全阀、真空度保护及进气口过滤保护，确保作业安全。清水罐与污水罐为独立容器，不能同时满载。

06 / 适用作业场景

• 市政管网疏通与清洗：利用高压泵（370L/min,16MPa）和60米高压管，配合多种喷头（榴弹喷头、菱形喷头等），可疏通800-1500mm直径的市政排水管网，清除管道内壁结垢、油脂及堵塞物。
• 化粪池及污水池清理：通过真空泵机组（空气流量2868m³/h，垂直吸程≥10m）和102mm真空抽污管，快速抽吸化粪池、污水井内的污泥及污水，罐体有效容积14.13m³，单次作业量大。
• 道路及广场高压清洗：利用高压泵和清洗喷枪，对路面、广场、停车场等区域进行高压冲洗，去除污渍和积尘。
• 工业厂区排污管道维护：适用于工业厂区内排水管道、沉淀池的定期疏通和清理，底盘总质量31000kg，承载能力强，可适应厂区复杂路况。
• 应急抢险与防汛排涝：在暴雨或管道堵塞导致积水时，可快速切换至吸污模式，抽排积水；高压泵也可用于冲洗淤泥。

07 / 产品核心优势

• 1. 双系统独立驱动，作业效率高：高压清洗与真空吸污由发动机通过不同取力器独立驱动，可同时或分别作业，互不干扰。高压泵流量370L/min、压力16MPa，真空泵空气流量2868m³/h，吸程≥10m，满足大深度、长距离管道疏通需求。
• 2. 大容量罐体，水污分离设计：罐体总容量11.86m³（清水罐有效容积11.30m³，污水罐有效容积14.13m³），清水与污水独立存储，避免交叉污染。罐体采用8mm（清水罐）和6mm（污水罐）钢板制造，封头厚度8mm，坚固耐用。
• 3. 东风天龙底盘，承载稳定：底盘型号DFH1310A12，前四后八驱动，轴距2050+4400+1350mm，总质量31000kg，整备质量19500kg，额定载质量11370kg。搭载DDi11E465-60发动机（343kW），国六排放，动力强劲。
• 4. 液压卷盘与多喷头配置，操作便捷：后挂式液压清洗卷盘可160°液压旋转，实现左右摆放、收管、放管，随车配备60米Φ22高压管及榴弹喷头、菱形喷头、蘑菇喷头、清洗喷枪各1个，适应不同堵塞工况。
• 5. 多重安全保护，作业可靠：吸污系统配备气动切断防溢阀、泄压安全阀、真空度保护及进气口过滤保护；清水罐设有呼吸排气阀、液位观察仪和水质颗粒过滤保护；冬季防冻保护设计，延长设备寿命。

08 / 操作与保养

• 1. 作业前检查：检查底盘DFH1310A12的轮胎气压、制动系统、灯光信号。确认取力器（夹心取力器/侧取力器）结合状态正常。检查高压泵（GTM系列）润滑油位、真空泵（420-258水环式）水位及密封性。
• 2. 罐体与管路检查：检查清水罐和污水罐的呼吸排气阀、液位观察仪是否正常；确认罐体举升油缸及液压管路无渗漏；检查102mm真空抽污管及接头密封性。
• 3. 高压系统操作：启动高压泵前，确保水质颗粒过滤保护装置清洁；冬季作业后需排空泵内余水以防冻裂。液压卷盘操作时，注意控制旋转角度（160°），避免高压管扭曲。
• 4. 真空系统操作：吸污作业时，先开启真空泵，待真空度达到-0.93bar后打开吸污阀门；注意观察气动切断防溢阀，防止污水满罐溢出。卸料时，操作下置举升油缸使罐体举升大于45°，并打开后盖。
• 5. 日常保养：每作业50小时更换高压泵机油；定期清洗真空泵过滤器；检查并紧固所有螺栓连接；润滑液压卷盘旋转机构；罐体内部定期冲洗，防止腐蚀。
• 6. 安全注意事项：作业时底盘必须停放在平坦地面，拉紧手刹；高压管未接喷头时严禁启动高压泵；吸污罐内压力未释放前不得打开罐盖；定期检查ABS系统（型号3631010-C2000）及制动系统。
