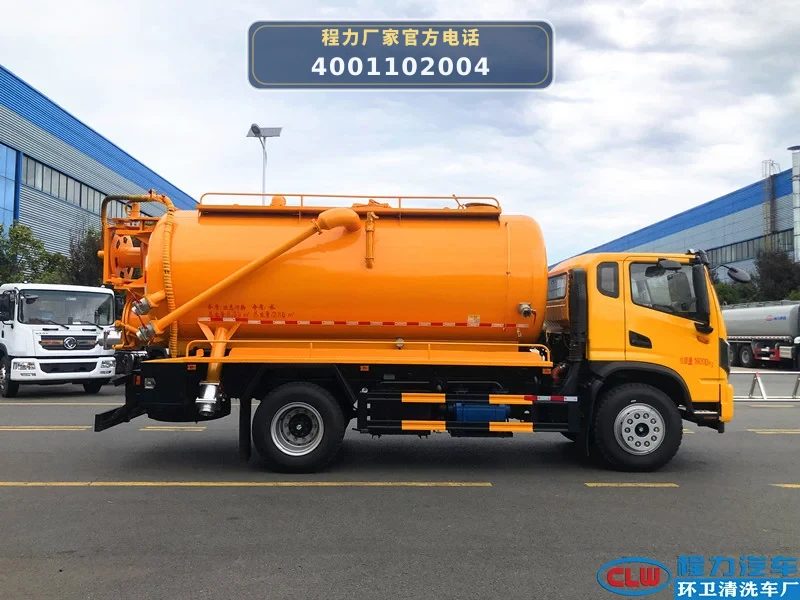

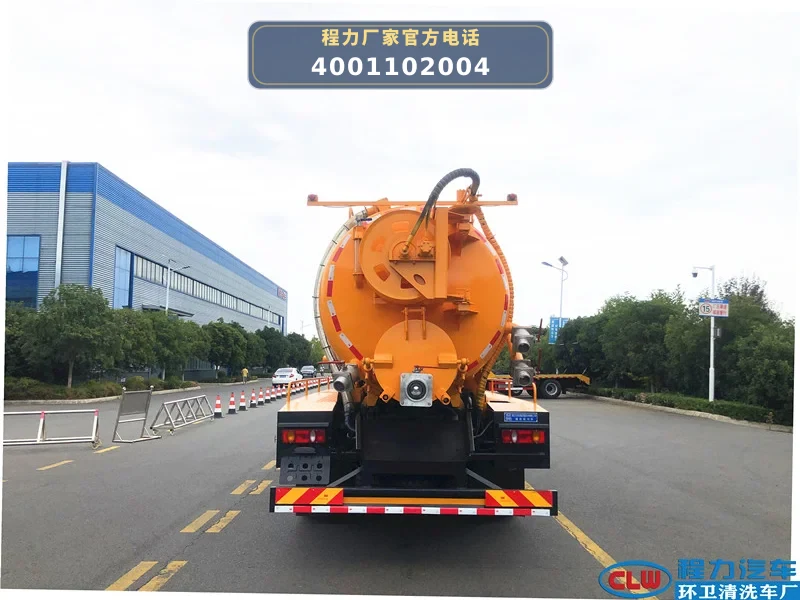

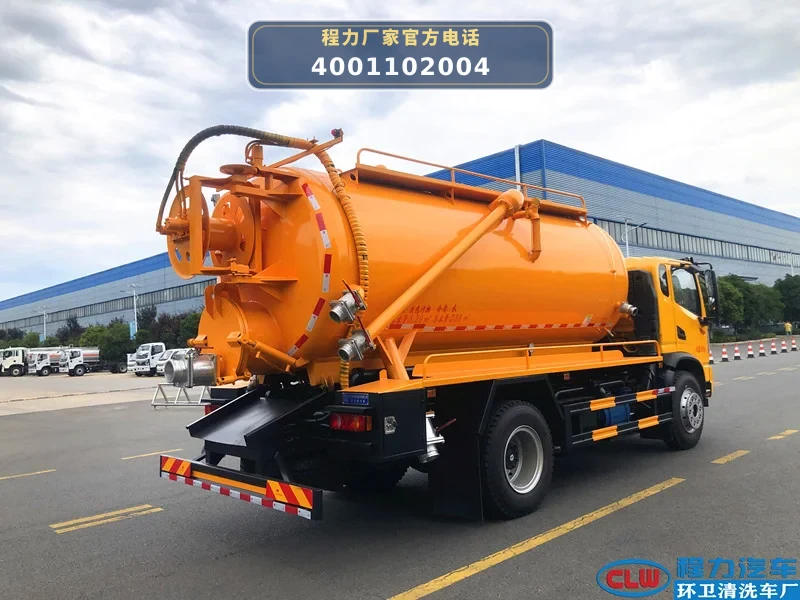

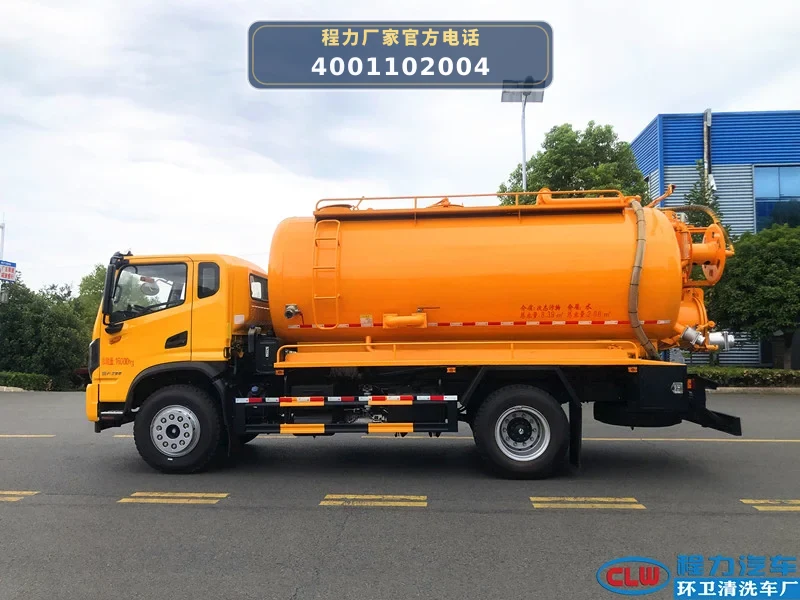

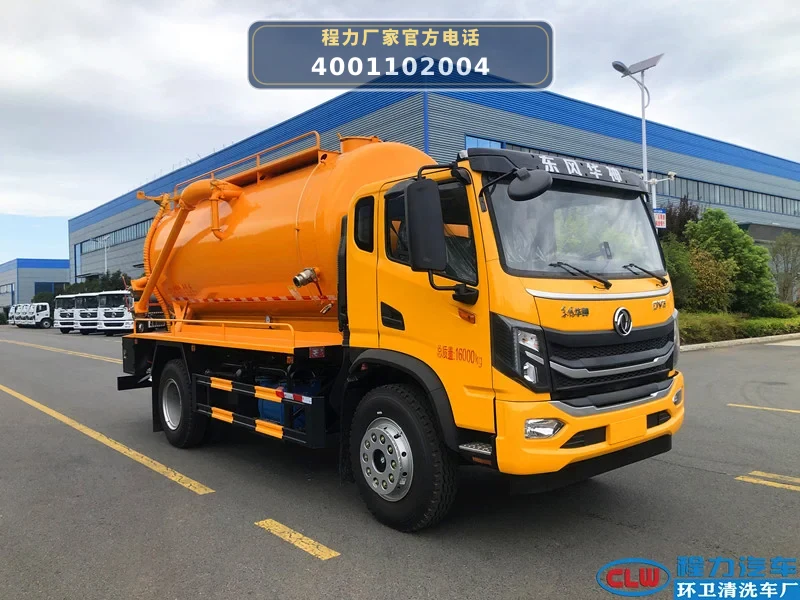

CL5165GQW6AHQ型东风华神12.5方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5165GQW6AHQ型清洗吸污车以东风EQ1160GL6DJ底盘为动力平台，发动机YCS04200-68（147kW）通过取力器驱动双作业系统。总质量16000kg，轴距3950mm，上装由罐体、泵组、管路及阀、安全装置、卷盘及平台、控制系统、气吹水功能等模块构成。

高压清洗系统：发动机取力驱动德国品孚255L高压柱塞泵（压力18MPa），清水从罐体前段清水罐（有效容积2.75m³）经不锈钢过滤网进入泵体，加压后通过后卷盘上的高压管（60米）和组合喷头射出，用于疏通下水道、清洗管道内壁。作业时，高压三通阀切换水路，耐震压力表实时显示压力。

真空吸污系统：发动机取力驱动山东淄博SK-15水循环真空泵，通过吸污四通阀和管路将污水罐（有效容积8.03m³）抽成负压，污物经100mm吸污口吸入罐体。罐顶防溢阀防止污物进入真空泵，进气口设两道不锈钢过滤网。吸污完成后，罐体可举升，通过150mm排污口（带球阀加力杆）排放污物。

两罐独立且不能同时满载，清洗时使用清水罐，吸污时使用污水罐。北方冬季可启用气吹水功能，将高压管和泵内残留清水吹净，防止冻裂。

06 / 适用作业场景

• 城市下水道疏通与清洗：利用高压清洗系统（18MPa压力、60米高压管）对城市排水管道进行高压冲洗，清除堵塞物；同时可用真空吸污系统（污水罐8.03m³）抽取管道内淤积的污物，实现疏通与清理一体化作业。
• 化粪池及污水池清理：通过100mm吸污口和真空泵（SK-15）抽取化粪池、污水池内的液态污物，污水罐有效容积8.03m³，单次作业可处理大量污物，罐体举升功能便于倾倒。
• 道路及广场路面清洗：利用高压清洗系统，通过手持喷头或组合喷头对路面、广场、停车场等区域进行冲洗，清水罐2.75m³可满足短时清洗需求。
• 工业厂区管道维护：适用于工厂内部排水管道、沉淀池的清洗和吸污，双系统协同作业，提高维护效率。

07 / 产品核心优势

• 1. 大容量一体罐，水污独立：罐体总容积12.5m³，前段清水罐2.88m³，后段污水罐8.39m³，两罐独立且不能同时满载，避免混装，清洗吸污可分别进行，作业灵活。
• 2. 双泵系统，性能可靠：高压泵采用德国品孚255L（18MPa），真空泵采用山东淄博SK-15水循环泵，吸力大、压力高，满足不同工况需求。泵入口均设不锈钢过滤网，保护泵体。
• 3. 罐体举升与防溢设计：污水罐具有举升功能，便于倾倒污物；罐顶安装防溢阀，真空泵进气口设两道不锈钢过滤网，防止污物进入真空泵，延长泵寿命。
• 4. 北方冬季适用，带气吹水功能：标配气吹水功能，冬季作业后可将高压管和高压泵内残留清水吹净，防止冻裂，适应寒冷地区使用。
• 5. 操作便捷，安全防护到位：操作系统集中布置在操作箱内，有操作说明及注意事项；高压三通阀和吸污四通阀处安装直径100耐震压力表，精准显示压力；后卷盘三角式双插栓固定，稳定可靠。

08 / 操作与保养

• 1. 高压泵及管路检查：作业前检查品孚255L高压泵润滑油位，确保不锈钢过滤网清洁；检查高压管（60米）有无破损，接头密封良好；启动后观察耐震压力表，压力应稳定在18MPa以内。
• 2. 真空泵及吸污系统维护：检查淄博SK-15水循环真空泵水位，排水阀保持畅通；清理进气口两道不锈钢过滤网，防止堵塞；吸污作业后冲洗罐体内部及排污口（150mm球阀），防止污物干结。
• 3. 罐体及阀门保养：定期检查罐体焊缝及防浪板，确保无渗漏；清水罐进水口球阀式消防栓、污水罐排污球阀加力杆应转动灵活；水污互通功能的不锈钢过滤网需定期清洗。
• 4. 卷盘及放管平台维护：后高压卷盘三角式双插栓应紧固，卷盘转动灵活；淋管器在收管时自动冲洗高压管表面；两边平铺花纹板放管平台及镀锌防护网应无变形，防滑护栏完好。
• 5. 气吹水功能操作：冬季作业结束后，开启气吹水功能，将高压管和高压泵内残留清水吹净，防止冻裂。定期检查气路接头密封性。
