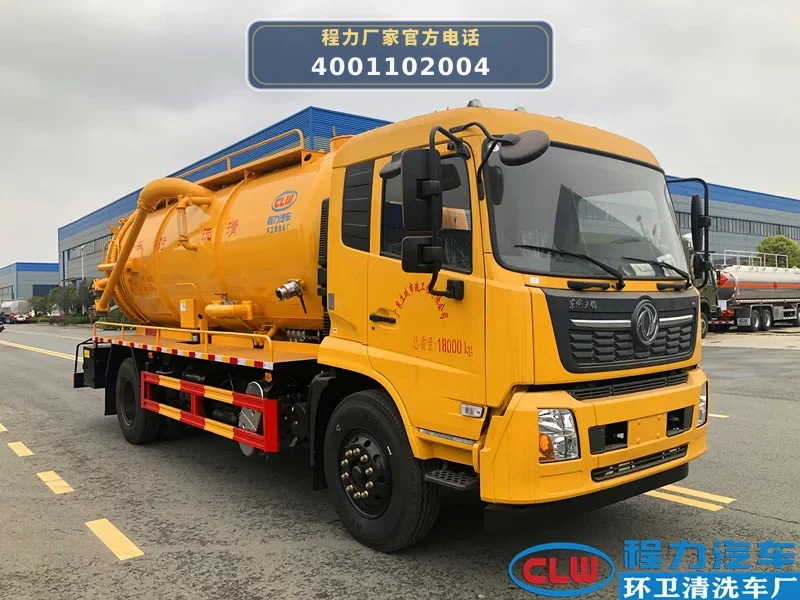

CL5181GQW6HQ型东风天锦15方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

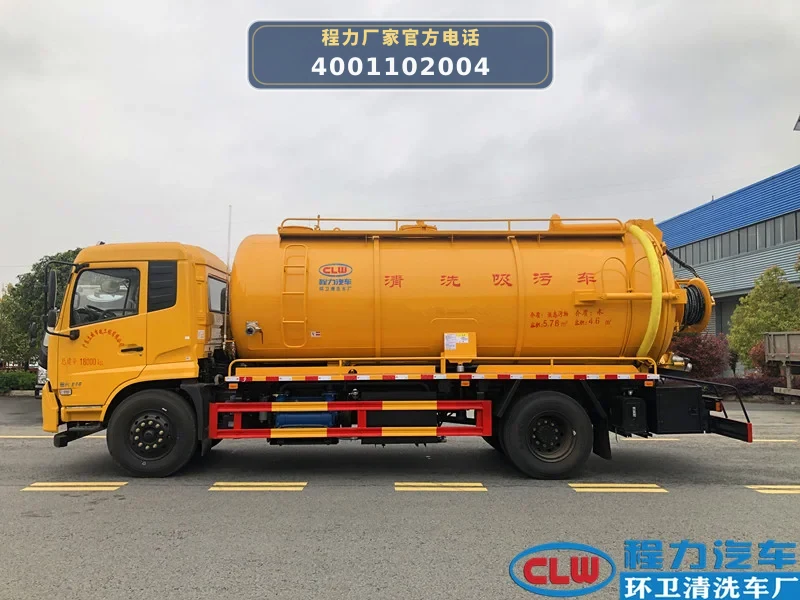

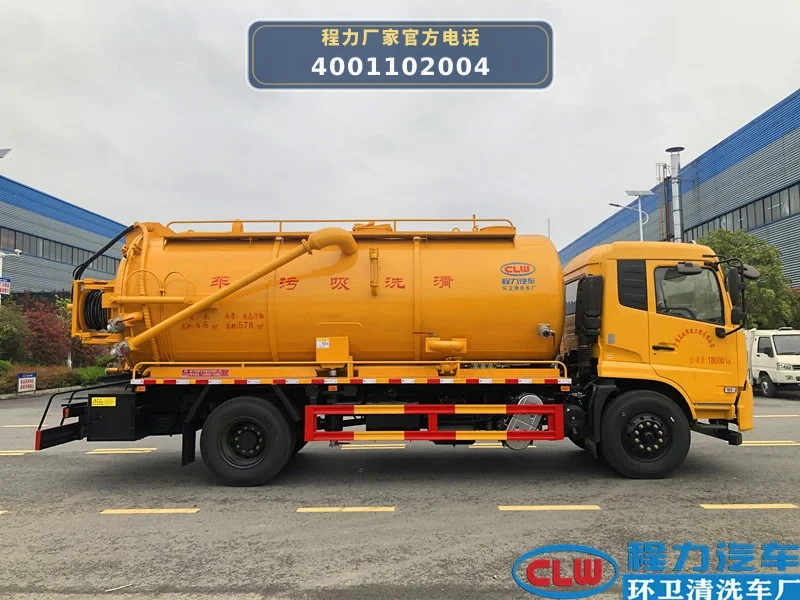

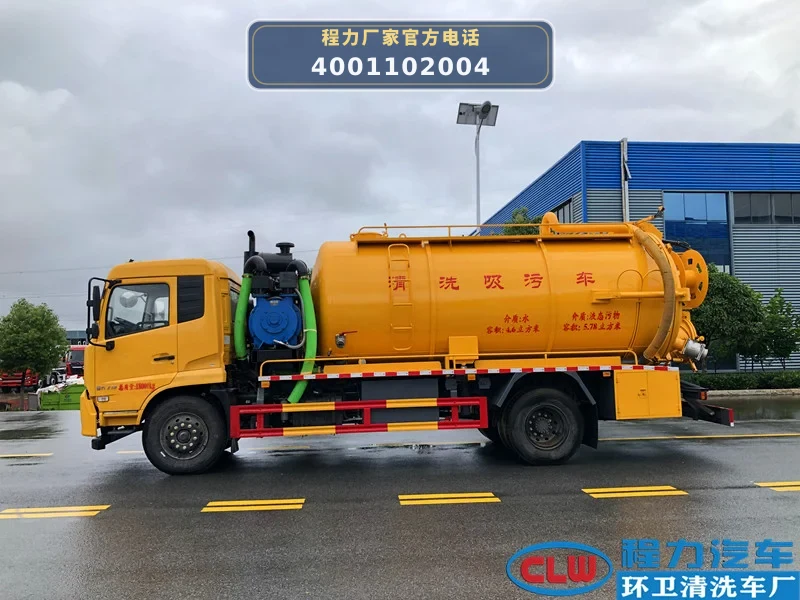

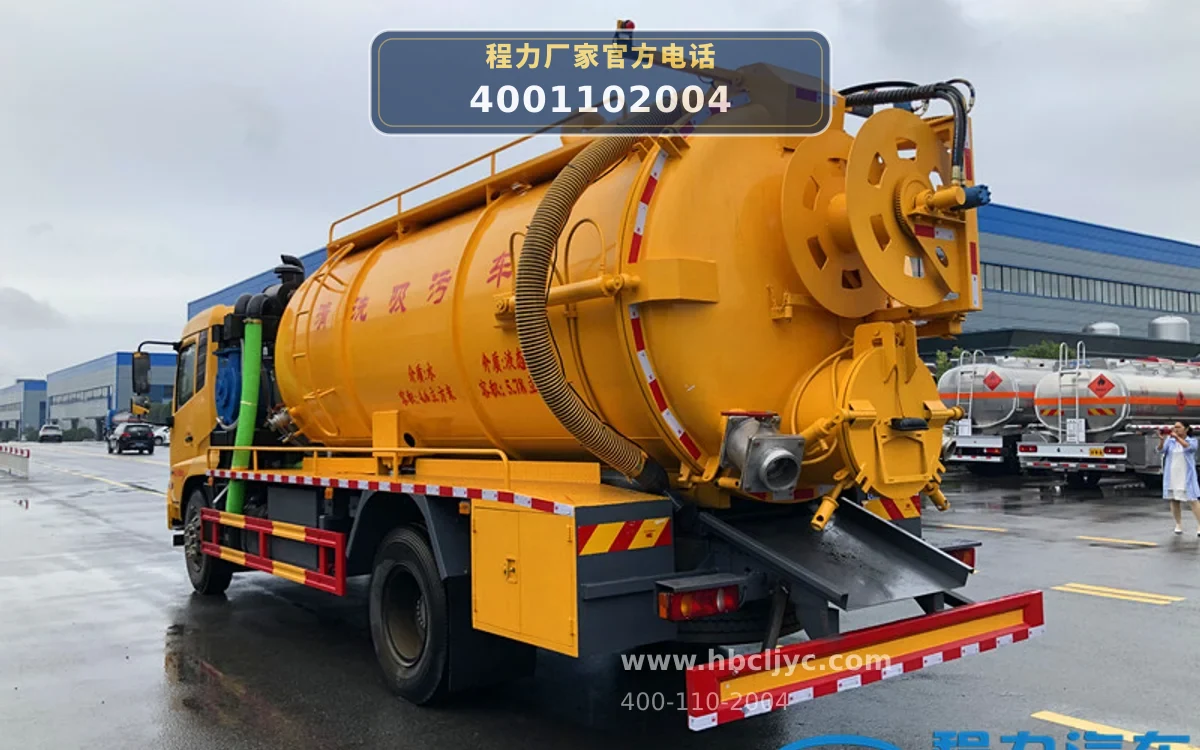

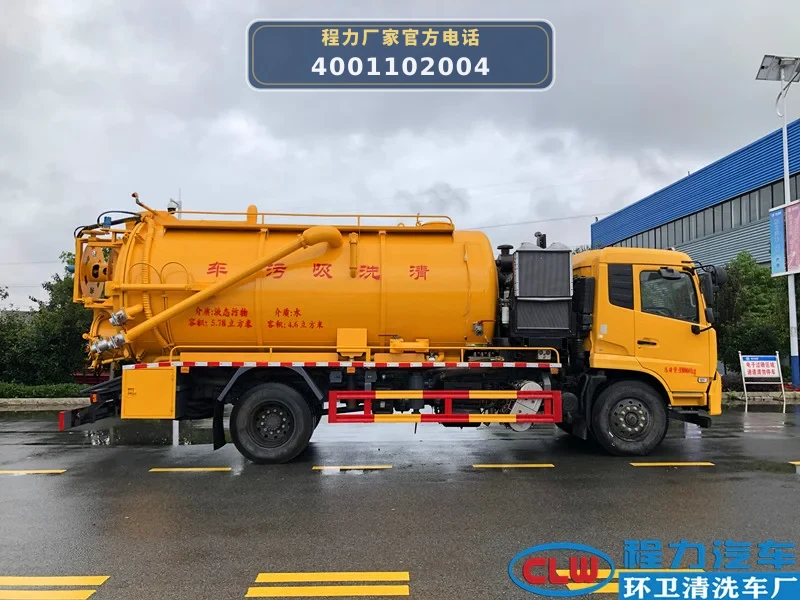

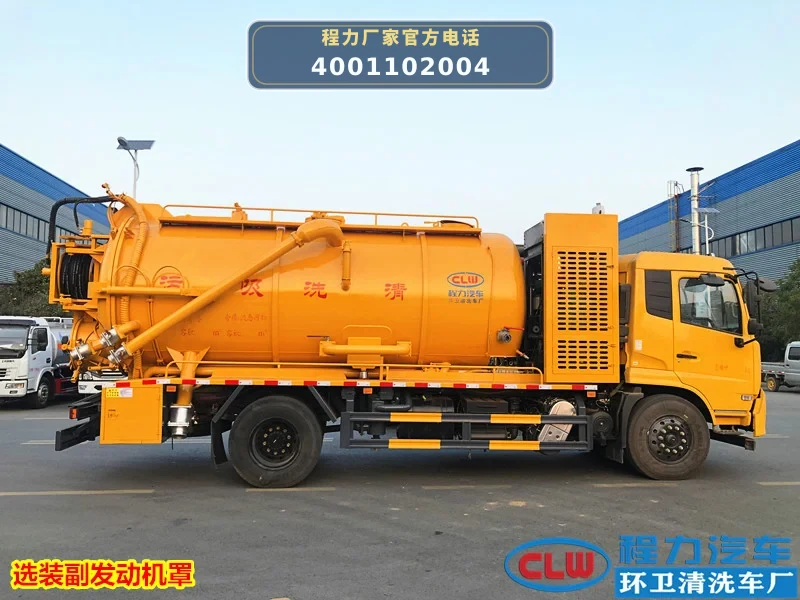

CL5181GQW6HQ型清洗吸污车以东风天锦DFH1180EX8底盘为动力平台，底盘搭载康明斯D6.7NS6B230发动机（功率169kW），通过底盘取力器驱动高压清洗泵，同时配备副发动机（如潍柴375马力）驱动真空吸污泵。整车总质量18000kg，轴距4700mm，上装由罐体（清水罐+吸污罐）、高压清洗系统、真空吸污系统、管路及阀组、卷盘及平台、控制系统六大模块构成。

高压清洗作业时，底盘发动机通过取力器带动品孚高压泵（流量215-350L/min，压力18-22MPa），将清水罐（有效容积4.40m³）内的水加压后经高压管、喷头射出，利用高压水射流冲击力破碎管道内堵塞物。真空吸污作业时，副发动机驱动SK-30或2BE-258水循环真空泵，在吸污罐（有效容积5.506m³）内产生负压，通过吸污管将污物吸入罐内。罐体带举升功能，可通过油缸双顶设计将罐体举升倾倒污物。两种功能独立运行，不同时使用。

06 / 适用作业场景

• 市政下水道疏通与清洗：利用高压清洗系统（品孚泵215-350L/min，22MPa）对城市排水管道进行高压冲洗，清除管道内壁油垢、淤泥、树根等堵塞物，配合吸污系统将冲散的污物吸入罐内，实现管道彻底疏通。
• 化粪池及污水池清理：通过吸污管（标配8米，可选配）连接化粪池或污水池，启动副发动机驱动的真空泵（SK-30或2BE-258），将液态及半固态污物吸入15m³罐体（污罐有效容积5.506m³），罐体可举升倾倒，适用于小区、工厂、养殖场等场所的定期清掏。
• 道路及广场路面清洗：利用高压卷盘（液压驱动，可180度旋转）及高压喷头，对路面、路沿、广场地面进行高压冲洗，去除尘土、污渍，提升城市环境卫生质量。
• 工业废水池及沉淀池清理：针对工厂、污水处理厂等工业场景的沉淀池、隔油池，使用吸污系统进行快速抽吸，罐体容积大（总容积15m³），减少往返排放次数，提高作业效率。

07 / 产品核心优势

• 1. 大容积罐体，作业效率高：罐体总容积15立方米，清水罐有效容积4.40m³，吸污罐有效容积5.506m³，水污罐容积可自由分配，减少加水/排污次数，适合长时间连续作业。
• 2. 双动力系统，清洗吸污独立运行：底盘发动机驱动高压清洗泵（品孚泵，流量215-350L/min，压力18-22MPa），副发动机（潍柴375马力等）驱动真空吸污泵（SK-30/2BE-258），两套系统独立工作，互不干扰，可同时准备或交替作业。

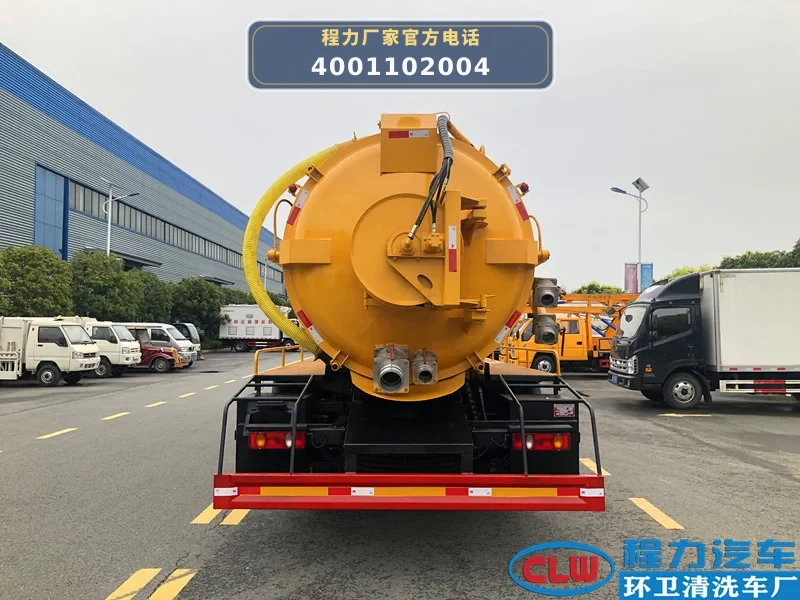

• 3. 罐体举升功能，卸料方便：罐体采用左右油缸双顶设计（带缓冲支撑杆），可举升倾倒污物，配合尾部600mm液压开启排污口，卸料快速彻底，减少人工清理。
• 4. 北方冬季适用，带气吹水功能：标配气吹水功能，冬季作业后可将高压管和高压泵内残留清水吹净，防止管路及泵体冻裂，适应北方寒冷地区使用。
• 5. 安全防护与操作便利性：污罐顶部安装防溢阀（带过滤网），防止污物进入真空泵；高压三通阀和吸污四通阀处安装直径100mm耐震压力表，实时显示压力；操作箱内排列整齐并有操作说明，防止误操作。

08 / 操作与保养

• 1. 高压泵及过滤器维护：每日作业前检查品孚高压泵润滑油位，定期更换机油；清洗大过滤器（免拆洗设计），防止杂质进入高压泵；冬季使用后必须开启气吹水功能，排空泵内及管路积水。
• 2. 真空泵及副发动机保养：检查副发动机机油、冷却液及燃油量；真空泵（SK-30/2BE-258）需定期检查水箱水位，泵座离地高度≥26cm，防止进水；真空泵进气口两道不锈钢过滤网需定期清洗。
• 3. 罐体及管路检查：检查罐体焊缝及防浪板，污罐内不锈钢衬板有无腐蚀；各球阀、消防接口、连通管（DN100）密封性；防溢阀及三爪罐口是否完好。

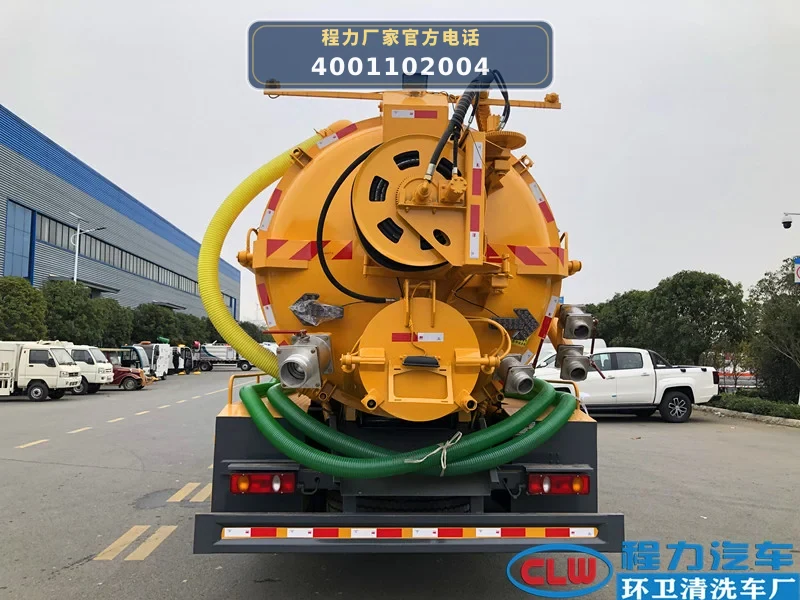

• 4. 卷盘及放管平台维护：检查后高压卷盘（液压驱动，可180度旋转）的三角双插栓固定是否牢固，卷盘淋管器功能是否正常；两边花纹板放管平台及护栏有无变形。
• 5. 液压系统及举升机构：检查左右油缸双顶举升系统（带缓冲支撑杆）的液压油位及管路密封性，定期更换液压油滤芯；举升时确保车辆停放平稳，支撑可靠。
